Antena NB-IoT

Hay tres tipos principales de antenas IoT disponibles en el mercado: antenas de parche integradas, antenas con ventosa montadas en vehículos y antenas externas impermeables montadas con tornillos.

La antena NB-IoT que se muestra en este artículo pertenece a la categoría de antenas impermeables para exteriores montadas con tornillos. Está especialmente diseñado para gabinetes de control eléctrico industrial, cajas de equipos integrados para exteriores y terminales de IoT municipales.

La antena NB externa del gabinete de Qianmu Communication admite NB-IoT de banda completa de 700 MHz a 960 MHz y es compatible con redes de banda estrecha de los tres principales operadores: China Mobile, China Unicom y China Telecom. Está disponible con dos tamaños de tornillos comunes, M12 y M16, que coinciden con los estándares de orificios de instalación de la mayoría de los gabinetes industriales nacionales e importados.

¿Qué es una antena externa para gabinetes NB-IoT?

Una antena externa de gabinete NB-IoT es una antena RF resistente al agua montada con tornillos diseñada para equipos industriales de IoT. Se instala externamente en gabinetes de equipos para proporcionar una transmisión de señal inalámbrica estable para terminales NB-IoT en entornos industriales y al aire libre.

Principio de funcionamiento

Muchos clientes creen erróneamente que una antena es sólo un oscilador metálico y que la carcasa impermeable no tiene ningún impacto en el rendimiento de la señal. De hecho, el diseño estructural de la antena externa del gabinete NB-IoT afecta directamente la estabilidad de las comunicaciones exteriores de larga distancia. El rendimiento del trabajo se puede probar y verificar mediante analizadores de redes vectoriales y cámaras anecoicas blindadas.

1. Estructura resonante del oscilador de baja frecuencia

NB-IoT opera en la banda de comunicación de baja frecuencia de 700 a 960 MHz, que tiene longitudes de onda más largas y mayores requisitos de longitud del oscilador y adaptación a tierra. La antena utiliza elementos radiantes de cobre segmentados en su interior, que combinan con precisión la resonancia de baja frecuencia de banda estrecha y evitan la compensación de resonancia y el aumento de la onda estacionaria que se encuentran en las antenas cortas comunes.

2. Estructura de radiación aislada en gabinete

La antena se instala fuera del gabinete. El tornillo metálico se utiliza para la fijación y el acoplamiento a tierra, mientras que el oscilador mantiene una distancia de aislamiento segura de la chapa del gabinete. Esto evita el blindaje y la absorción de la señal de RF causada por la carcasa metálica.

Para la misma especificación, una antena incorporada instalada dentro de un gabinete metálico puede experimentar una atenuación de 6 a 9 dB, mientras que la antena NB-IoT externa tiene una atenuación general de solo 1 a 2 dB.

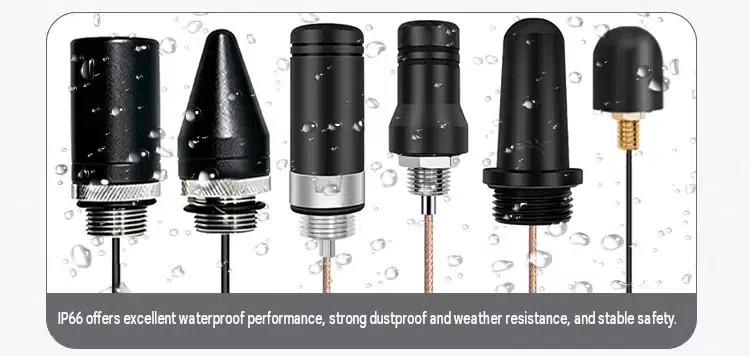

3. Estructura impermeable sellada multicapa

La antena adopta una junta de silicona impermeable trasera, un anillo de goma impermeable roscado y una estructura de cable de salida moldeado por inyección para proporcionar tres capas de protección. El agua de lluvia y la condensación no pueden entrar al gabinete a través del cable. El cable coaxial de 50 Ω mantiene una transmisión de señal de RF estable y evita la deriva de impedancia causada por los cambios de temperatura exterior.

4. Estructura de supresión de ruido

La base de la antena agrega un anillo de acoplamiento a tierra para filtrar el ruido electromagnético generado por las fuentes de alimentación, los PLC y los relés dentro del gabinete, reducir los niveles de ruido y mejorar la tasa de éxito del acceso a la estación base terminal de IoT.

Equipos compatibles

La antena NB-IoT está diseñada para terminales IoT que requieren protección de gabinete metálico y funcionamiento en exteriores a largo plazo. Es adecuado para dispositivos civiles, comerciales e industriales:

1. Gabinetes inteligentes para medidores de agua con transmisión remota

Equipos municipales de agua y gas, cajas de recolección de gas, gabinetes de control y monitoreo de presión de tuberías y equipos de monitoreo de calidad del agua en línea.

2. Equipos inteligentes de control industrial y energía

Gabinetes de recolección de energía exterior, terminales de monitoreo de distribución de bajo voltaje, gabinetes de control integrados de almacenamiento de energía fotovoltaica y concentradores de medidores de electricidad.

3. Equipos de seguridad para ciudades inteligentes

Cajas de monitoreo de polvo en la carretera, estaciones de monitoreo ambiental y meteorológico, gabinetes de control de barreras de estacionamiento y controladores inteligentes de farolas exteriores.

4. Terminales de Automatización Industrial

Cajas de control de adquisición de datos de talleres de fábrica, terminales de posicionamiento de logística de almacén y gabinetes de alarma inalámbrica de fallas de equipos.

5. Equipos de IoT agrícola

Gabinetes de monitoreo de suelos de campo, gabinetes de control de calidad del agua para acuicultura y equipos de monitoreo integrado del ambiente de invernaderos.

Tabla de parámetros técnicos detallada

Sección de preguntas frecuentes comunes

P1: ¿Se puede cambiar la longitud del cable y el conector de la antena NB-IoT externa?

R: Sí. Los modelos estándar admiten longitudes de cable coaxial de 1,5 ma 10 m. Los conectores como SMA, IPEX y N se pueden reemplazar según los requisitos. Los pedidos al por mayor también admiten colores de carcasa personalizados y serigrafía de logotipos.

P2: ¿Esta antena NB para exteriores es compatible con las tarjetas NB de China Mobile, China Unicom y China Telecom al mismo tiempo?

R: Sí. La antena cubre toda la banda de frecuencia NB-IoT de 700 a 960 MHz y es compatible con las redes NB de los tres principales operadores. No es necesario adquirir versiones independientes para diferentes bandas de frecuencia.

P3: ¿La flexión del cable afectará la señal de la antena cuando el espacio interior del gabinete es limitado?

R: El cable se puede doblar suavemente con un radio de curvatura grande, pero se debe evitar doblarlo a 90 grados y doblarlo repetidamente. Durante la instalación, mantenga el cable lo más recto posible y alejado de fuentes de interferencia, como fuentes de alimentación y convertidores de frecuencia, para evitar una atenuación significativa de la señal.

P4: ¿Es la tuerca metálica de la antena propensa a oxidarse durante el uso prolongado en ambientes costeros con niebla salina?

R: No. La tuerca de bloqueo de la antena está hecha de aleación de aluminio pasivado antioxidante y ha pasado una prueba de niebla salina de 48 horas. No es propenso a oxidarse ni atascarse durante el uso prolongado al aire libre en zonas costeras. Para entornos altamente corrosivos, se puede consultar a los ingenieros para obtener soluciones anticorrosión personalizadas.
