Antena de bicicleta compartida

Shared Bike Antenna es una antena IoT RF dedicada diseñada específicamente para integrarse dentro de la carcasa de cerradura inteligente de bicicletas compartidas y bicicletas eléctricas. No requiere exposición externa más allá de la carcasa del dispositivo, sino que se coloca directamente alrededor de la PCB de la cerradura o dentro del espacio interno reservado en la carcasa de la cerradura. Debido al espacio interno limitado de las cerraduras inteligentes y a la interferencia electromagnética de las carcasas metálicas, las baterías, los motores y los componentes de la placa base, las antenas internas convencionales disponibles en el mercado sufren una atenuación significativa de la señal cuando se instalan. Esto provoca retrasos en los informes del vehículo, desvío de posicionamiento, consumo anormal de energía en suspensión y, en última instancia, mayores costos de mantenimiento operativo. La antena de Qianmu Communications ha sido especialmente optimizada y sintonizada para el complejo entorno electromagnético dentro de las carcasas de las cerraduras, lo que garantiza una comunicación estable y una salida de señal de posicionamiento dentro de cavidades cerradas y confinadas. Sirve como componente de soporte central para soluciones de cerraduras inteligentes en vehículos compartidos de dos ruedas.

Principio de funcionamiento

1. La placa base de la cerradura inteligente emite una señal de RF a través de su puerto RF, que se transmite a través de un cable alimentador a la antena incorporada de la bicicleta compartida para su radiación.

2. La unidad de radiación convierte señales eléctricas en ondas electromagnéticas, que penetran la carcasa de plástico de la cerradura y se irradian hacia afuera, transmitiendo la ubicación del vehículo, el estado de la cerradura, el nivel de la batería y la información de fallas a una plataforma de gestión basada en la nube.

3. Recibir comandos de desbloqueo y bloqueo remotos desde la estación base, convertir las ondas electromagnéticas en el aire nuevamente en señales eléctricas y transmitirlas a la placa base;

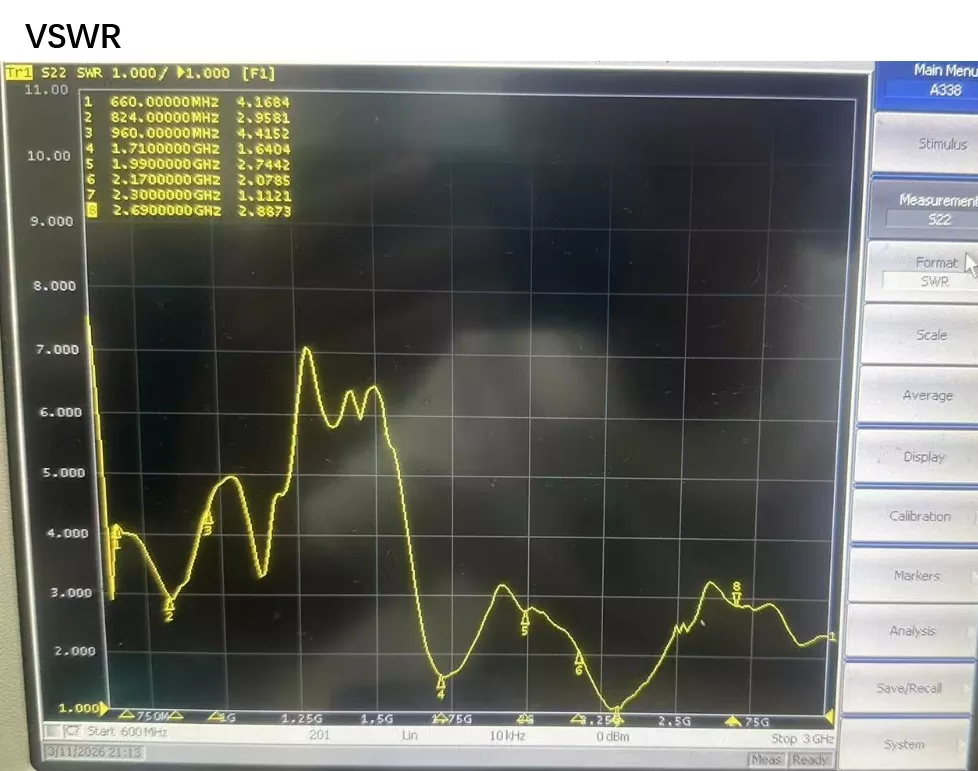

4. El ajuste de impedancia se realiza para abordar la interferencia interna del metal y la batería, manteniendo una impedancia estándar de 50 Ω dentro de espacios confinados, reduciendo la pérdida de eco, suprimiendo el consumo de energía anormal y extendiendo la vida útil de la batería de litio del dispositivo.

Compatible con dispositivos compatibles

· Candado inteligente para bicicletas NBIoT

· Placa base con cerradura central para bicicleta eléctrica compartida 4G Cat.1

· Módulo interno de comunicación IoT para patinetes eléctricos compartidos

· Scooters compartidos y dispositivos de movilidad con terminales de comunicación incorporados

· Pequeña cerradura IoT exterior, cerradura de armario con módulo incorporado

Tecnología central del producto

1. Diseño de ajuste antiinterferencia de la cavidad: calibrado específicamente en una cámara anecoica para abordar la interferencia electromagnética de carcasas metálicas internas, baterías de litio y placas de circuito en cerraduras inteligentes. Mantiene un rendimiento de radiación estable incluso en espacios reducidos y cerrados, previniendo eficazmente las fluctuaciones de la señal causadas por el entorno interno de la cerradura.

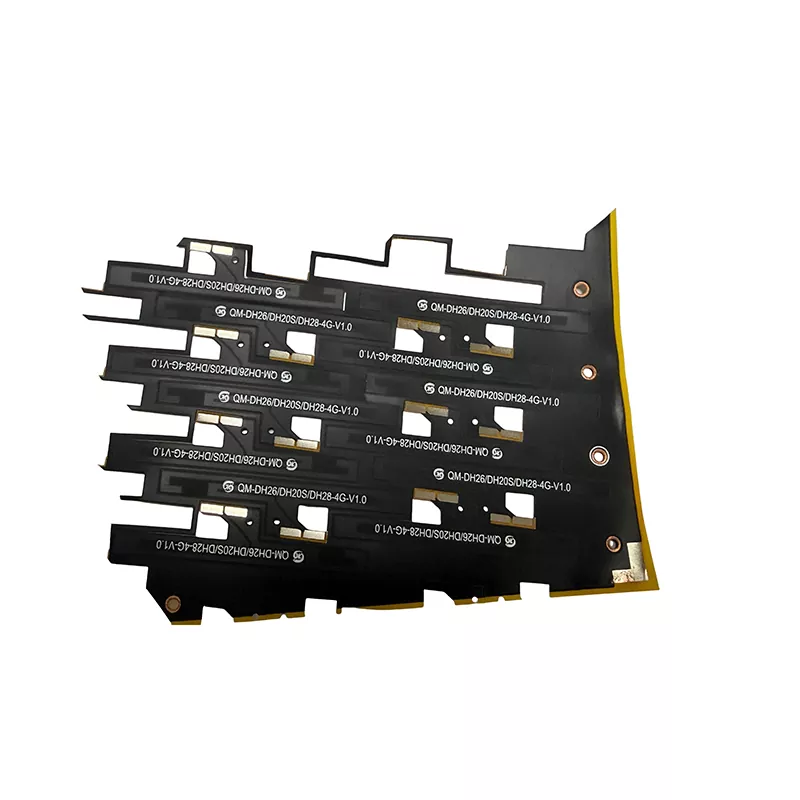

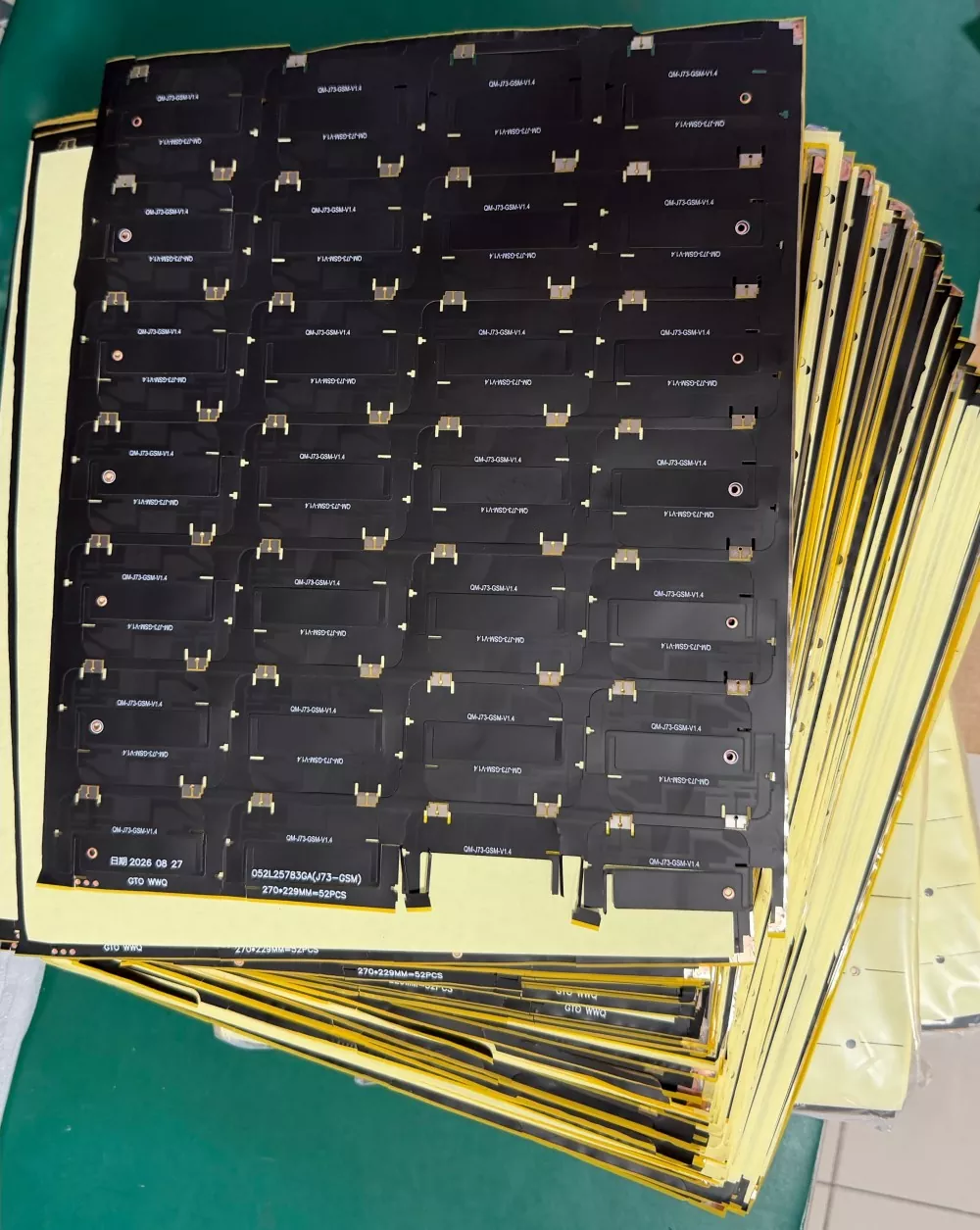

2. Diseño compacto y delgado, ideal para espacios reducidos dentro de cerraduras: disponible en múltiples tamaños y configuraciones, con opciones de antena flexible de FPC, cerámica, resorte y PCB para adaptarse a diversas dimensiones de cerradura interna. Ocupa un espacio mínimo en la cavidad, lo que facilita a los ingenieros estructurales su integración en los diseños.

3. Funciones antivibración y antifatiga: las bicicletas compartidas a menudo encuentran carreteras con baches y vibraciones prolongadas, lo que puede provocar fácilmente la rotura del cable de alimentación o el desprendimiento de la junta de soldadura. La antena para bicicleta compartida incorpora un refuerzo que amortigua la tensión en el punto de salida del cable, y la versión flexible FPC incluye placas de refuerzo de acero adicionales. Después de someterse a 500 horas de pruebas de confiabilidad de vibración simulada en la carretera, reduce significativamente los defectos de producción, como los cables rotos.

4. Optimización de RF de baja potencia: la optimización de la pérdida del enlace de RF reduce el consumo de energía de transmisión del dispositivo en entornos interiores complejos, reduce el uso general de energía del sistema, extiende los ciclos de reemplazo de baterías para vehículos individuales y reduce la frecuencia del mantenimiento en el sitio.

5. Capacidades flexibles de personalización y desarrollo: se pueden ajustar específicamente según las dimensiones de la carcasa del cliente y la disposición de los componentes internos; admite comunicación única o antenas integradas de doble función que combinan comunicación y posicionamiento GNSS; La longitud del cable, el tipo de conector y la banda de frecuencia operativa son todos ajustables.

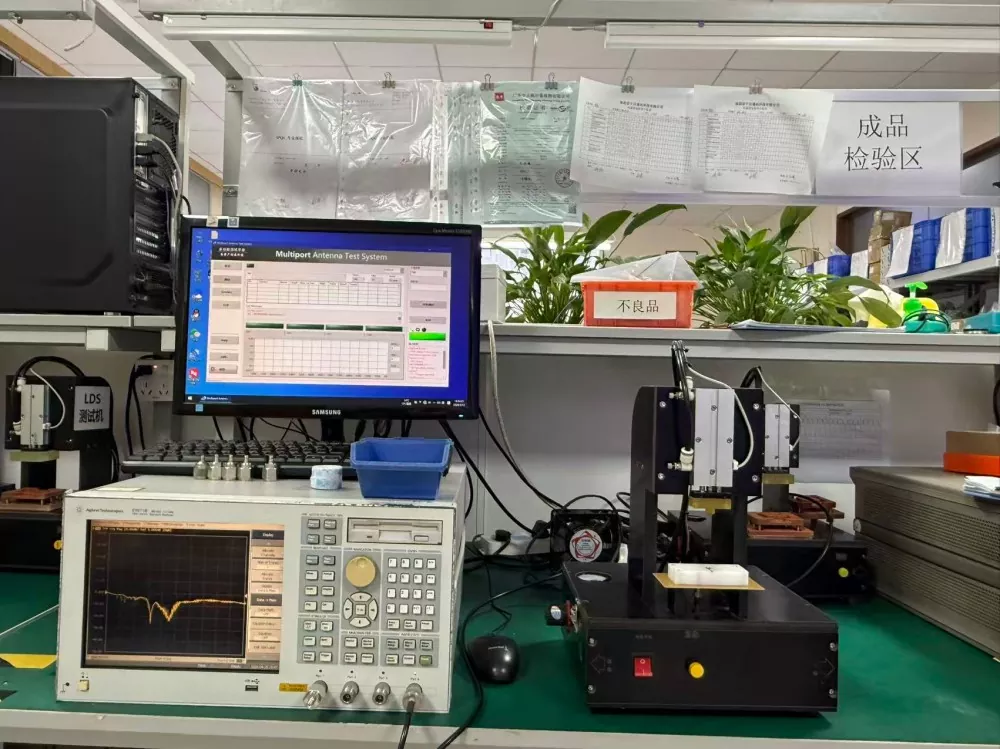

6. Calidad rastreable y verificable: cada lote de productos conserva informes de pruebas de cámara anecoica de microondas y registros de pruebas de envejecimiento por muestreo. Para el suministro a granel del proyecto, se pueden proporcionar datos de medición reales con el envío para cumplir con los requisitos de aceptación del proyecto. Como proveedor con capacidades independientes de I+D, podemos entregar múltiples iteraciones de prototipos durante la etapa de muestra.

Cómo elegir una antena para bicicleta compartida

1. Aclarar las bandas de frecuencia y los requisitos funcionales: confirmar si el proyecto es NB-IoT o 4G Cat.1, y si se requiere posicionamiento dual integrado Beidou-GPS. Las antenas para bicicletas compartidas con apariencia idéntica pero con bandas de frecuencia no coincidentes darán como resultado un rendimiento real deficiente cuando se usen dentro de candados.

2. Evalúe el entorno de la cavidad interna: considere el tamaño del espacio interno, los componentes metálicos circundantes y la ubicación de la batería. No confíe únicamente en los parámetros de los componentes básicos de la antena; Las mediciones reales deben realizarse después del ensamblaje completo del gabinete, ya que los datos de la placa desnuda no pueden representar el rendimiento real en proyectos reales.

3. Confirme los requisitos estructurales: dimensiones del espacio disponible, método de instalación y montaje, modelo de conector y longitud de cable permitida con anticipación para evitar comprar componentes que no se puedan ensamblar.

4. Dar prioridad a los fabricantes con capacidades de sintonización de RF. Es posible que los productos genéricos disponibles en el mercado no sean compatibles con el cuerpo de su cerradura; una fábrica física puede reajustar y optimizar específicamente para la cavidad de su cerradura, mientras que los comerciantes normalmente no pueden lograr una optimización a nivel de cavidad.

Preguntas frecuentes

P1: ¿Una mayor ganancia de antena siempre significa un mejor rendimiento?

R: No. Las antenas integradas están confinadas dentro de una estrecha cavidad metálica; simplemente buscar una alta ganancia puede provocar un desajuste de impedancia, lo que a su vez provoca un fuerte aumento en el consumo general de energía. Para bicicletas compartidas, la antena incorporada debe equilibrar múltiples factores, incluido el entorno de la cavidad, el consumo de energía, la resistencia a los golpes y el tamaño, lo que requiere coincidencia y ajuste según el diseño del cuerpo de la cerradura.

P2: ¿Cuáles son las ventajas y desventajas de las antenas integradas en comparación con las antenas externas?

R: Ventajas de las antenas integradas: apariencia limpia del dispositivo sin componentes expuestos, lo que elimina los riesgos de daño, rotura o pérdida asociados con las antenas externas. Desventajas: mayor interferencia de las piezas metálicas internas dentro de la carcasa de la cerradura, lo que requiere mayor precisión en la sintonización de la antena. Si su proyecto implica una implementación a gran escala en edificios de gran altura o garajes subterráneos, son esenciales pruebas y evaluaciones exhaustivas en el sitio.

P3: ¿Podemos hacer una antena de bicicleta compartida de doble función BeiDou con comunicación 4G + GPS?

R: Compatible. El diseño de antena dual integrada reduce el cableado interno y los conectores y cables se pueden personalizar según sea necesario.

P4: ¿Cuál es la política de garantía del producto?

R: En condiciones normales de instalación y uso, ofrecemos garantía por fallas eléctricas del producto en sí que no se deban a daños humanos. Sin embargo, los problemas que surjan de una instalación incorrecta, de tirar con fuerza de los cables o de daños causados ​​por la compresión durante el montaje no están cubiertos por la garantía. También proporcionaremos pautas de instalación para ayudar a evitar tales problemas.
