Cámara corporal 4G/5G Antena

Shenzhen Qianmu Communication Technology Co., Ltd. es una fábrica nacional de I+D y fabricación de antenas 4G/5G para cámaras corporales.

Hemos desarrollado una antena interna Sub6G de banda ancha FPC, compatible con 4G LTE y las principales bandas de frecuencia 5G Sub6G nacionales e internacionales. La antena se ha sometido a una optimización de rendimiento especializada para abordar los desafíos del espacio compacto del dispositivo, el blindaje metálico, la interferencia de la batería, la pérdida de señal debido al desgaste del cuerpo humano y las duras condiciones de operación en campo.

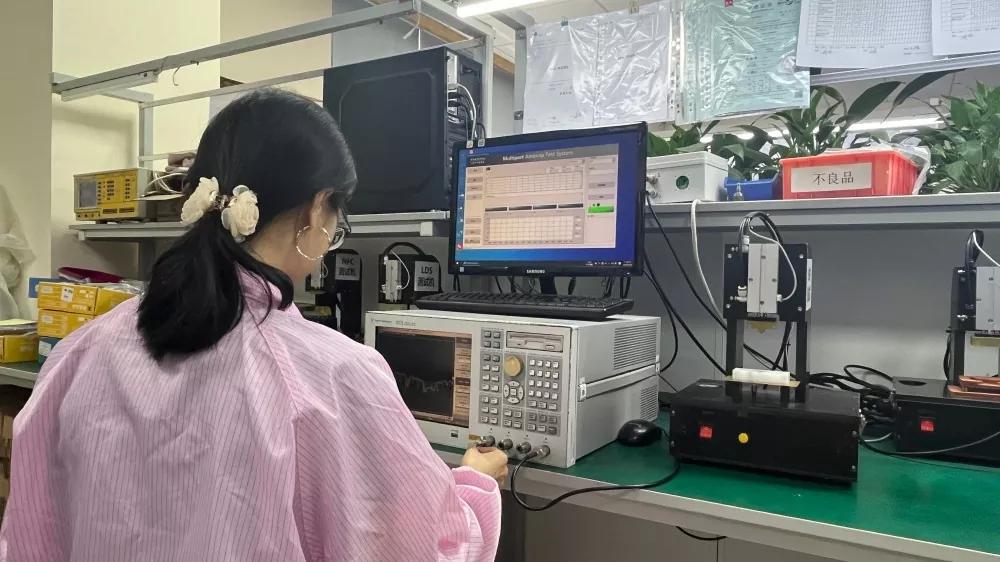

La antena utiliza un sustrato flexible PI confiable y está montada con adhesivo industrial, lo que la hace adecuada para estructuras de dispositivos compactos. Todos los productos se someten a pruebas completas de simulación OTA en cámaras anecoicas para replicar entornos operativos del mundo real. Los registros de pruebas VNA y OTA se archivan por lote de producción y se pueden proporcionar informes de inspección previa solicitud.

Definición técnica profesional

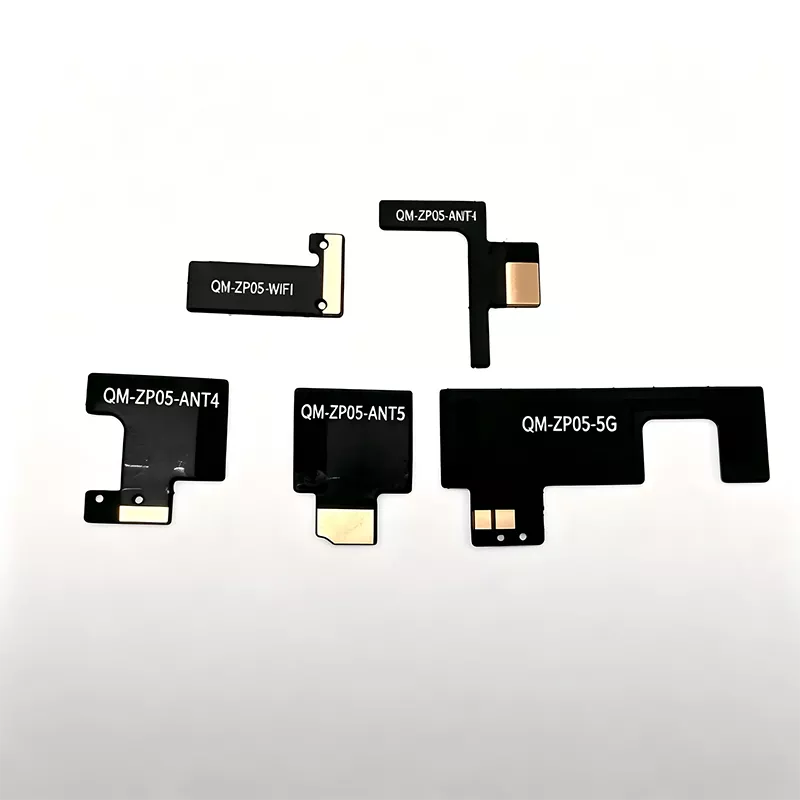

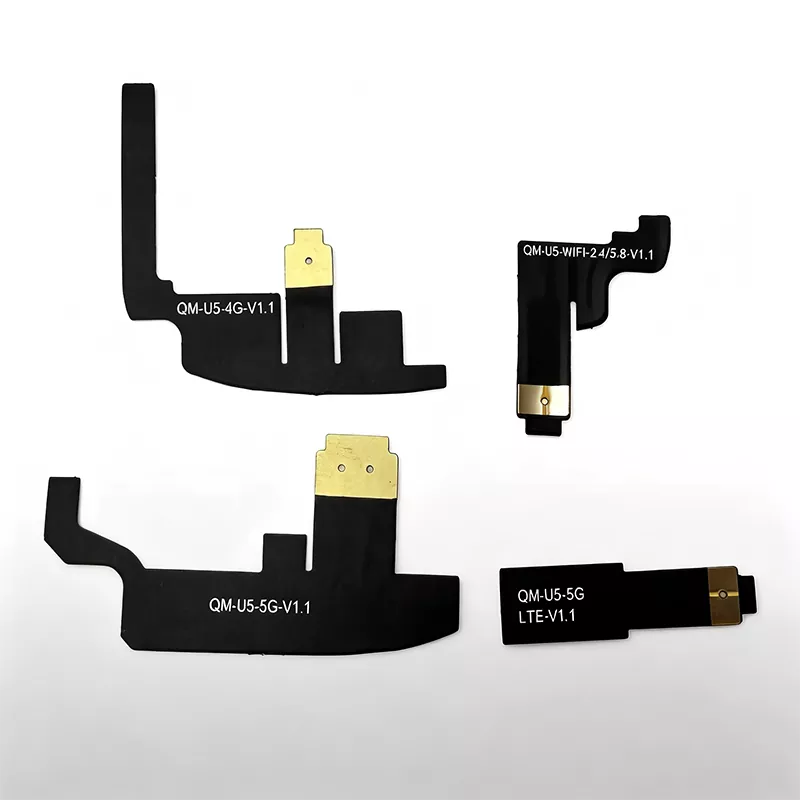

Nuestra antena 4G/5G para cámara corporal es una antena Sub6G integrada flexible PIFA FPC de banda ancha. Admite las bandas LTE B1/B3/B5/B8/B20/B38/B40 y las principales bandas 5G Sub6G N41/N78/N79. La antena utiliza un sustrato de película PI altamente flexible, resistente a las vibraciones y a la niebla salina, combinado con un adhesivo de doble cara de alta temperatura de grado industrial y una línea de alimentación de RF U.FL/IPEX, lo que la hace ideal para instalación interna en cámaras corporales.

A diferencia de las antenas IoT FPC convencionales, la fase de diseño incorpora simulación 3D de todo el sistema, incluida la carcasa metálica, la batería de litio, el soporte de la cámara, la cubierta protectora de la placa base y el modelo fantasma del cuerpo humano en el entorno de simulación.

Preequipado con una impedancia de 50 Ω en fábrica y sometido simultáneamente a pruebas de confiabilidad de caída, ciclos de temperatura, niebla salina y humedad. Esto reduce la carga de trabajo de integración del sistema del cliente y acorta el ciclo de desarrollo de proyectos de hardware policial.

Principio de funcionamiento completo de la antena

Toda la antena consta de un conductor radiante FPC, una capa de respaldo adhesiva industrial, un alimentador coaxial U.FL y una red de adaptación de RF en la placa base, lo que permite la conversión bidireccional de ondas electromagnéticas de alta frecuencia para lograr la transmisión y recepción de señales celulares 4G/5G.

Durante la transmisión, el módulo de comunicación de la grabadora convierte transmisiones de video, alertas SOS y datos de ubicación en señales eléctricas de alta frecuencia, que se transmiten mediante cable coaxial a la estructura resonante FPC. Luego, estas señales se convierten en ondas electromagnéticas 4G/5G para radiación externa, enviando información de evidencia a la estación base.

Durante la recepción, la antena captura ondas electromagnéticas de la estación base y las convierte en señales eléctricas, que luego se transmiten de regreso al módulo para completar el comando de programación y la recepción remota de parámetros.

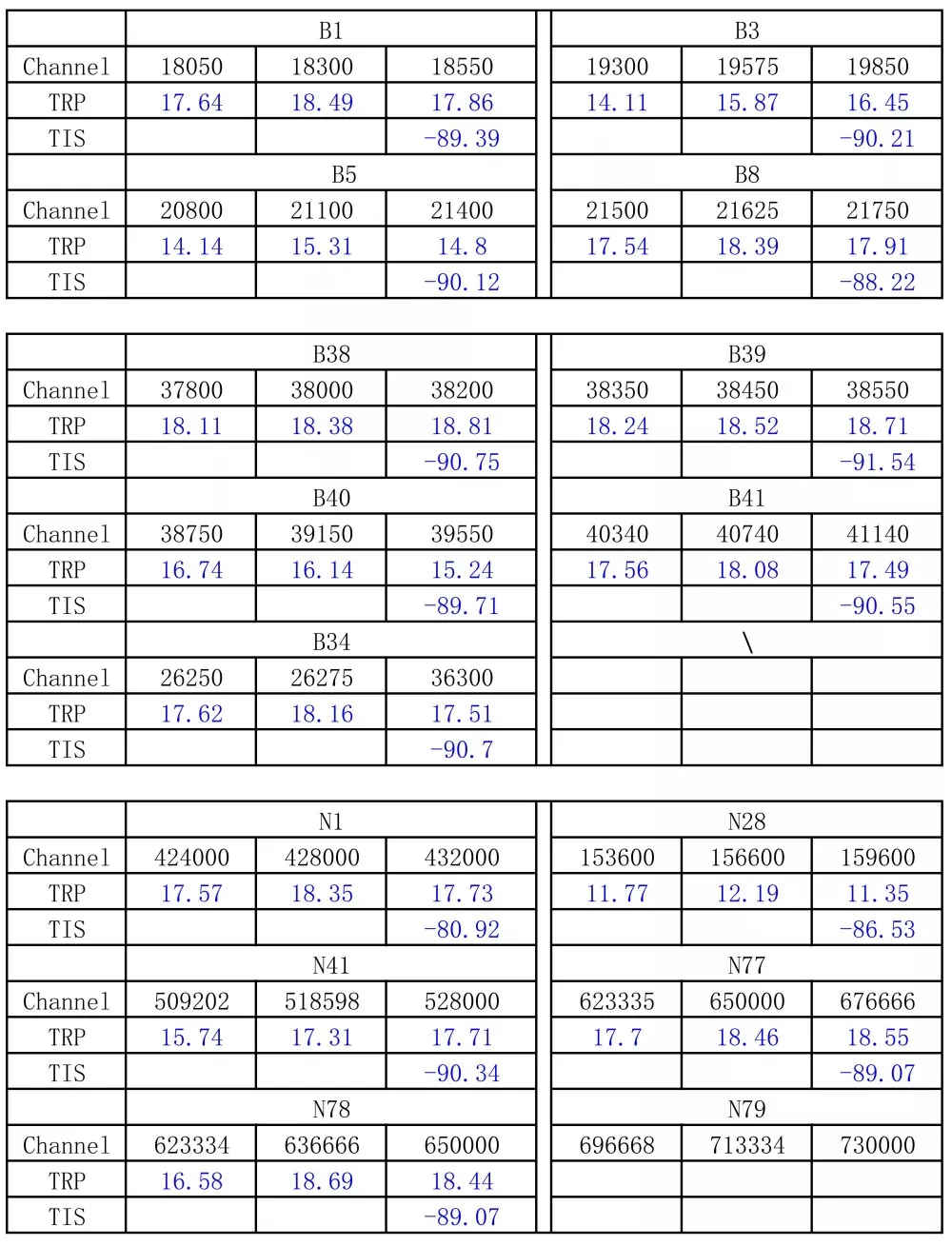

Para compensar la pérdida de RF causada por el uso en la espalda humana, el rendimiento se mejora mediante la simulación en una cámara anecoica utilizando un modelo fantasma del cuerpo humano, lo que da como resultado una mejora de 22,8 dB en la sensibilidad de recepción TIS en comparación con las antenas FPC convencionales. En condiciones de uso simuladas, la eficiencia de una antena estándar para LTE B8 es solo del 40,46%, mientras que la antena de Qianmu alcanza ≥52% para LTE de baja frecuencia y ≥47% para 5G N78. Cada lote se somete a muestreo y reprueba con VNA, con curvas de prueba y registros de producción archivados para la verificación del cliente.

Dispositivos y accesorios compatibles

Compatible con dispositivos finales

1. Cámara corporal de alta definición para el cumplimiento de la ley 4G/5G de la policía de tráfico y seguridad pública

2. Cámara corporal para gestión urbana, administración de carreteras y recogida de pruebas audiovisuales de bomberos.

3. Registrador policial intrínsecamente seguro a prueba de explosiones para industrias químicas y mineras

4. Terminal de registro de soldado único de inspección de energía

5. Dispositivo de aplicación de la ley para un solo soldado 4G/5G de exportación al extranjero

Módulo de comunicación compatible

- Módulo de comunicación 4G LTE Cat.1 / Cat.4 Módulo de comunicación nacional/importado 5G Sub-6GHz Módulo de comunicación integrado multimodo 4G+5G+WiFi

Materiales suministrados de fábrica para la producción.

Cables coaxiales U. FL/IPEX de varias longitudes, placas de acero de refuerzo y respaldo adhesivo industrial resistente a altas temperaturas y sal. Especificaciones de conector y longitud de cable personalizables basadas en el diseño de la placa base para minimizar el procesamiento secundario para los clientes.

Especificaciones técnicas

Guía de adquisición y selección de antenas

1. Centrarse en datos de medición del mundo real de dispositivos completos que se llevan en el cuerpo, en lugar de depender únicamente de parámetros de espacio libre. Las hojas de datos típicas de los fabricantes proporcionan mediciones tomadas en tableros desnudos; El rendimiento se degrada significativamente una vez instalado en las carcasas del dispositivo y desgastado. Al comprar, solicite siempre informes de prueba VNA/OTA de todo el sistema y no confíe únicamente en especificaciones teóricas.

2. Dar prioridad a la selección de una fábrica con experiencia en la producción masiva de equipos policiales para un solo soldado. Los desafíos de los dispositivos de un solo soldado radican en lidiar con las interferencias de las carcasas y baterías metálicas, el desgaste del cuerpo humano y los entornos hostiles. Las fábricas con experiencia previa en proyectos pueden proporcionar recomendaciones estructurales y de PCB tempranas, lo que reduce la necesidad de modificaciones y retrabajos del molde.

3. Diferenciar entre bandas de frecuencia nacionales e internacionales y definir claramente los estándares de prueba de confiabilidad. Para proyectos nacionales, confirme LTE B1/B3/B5/B8/B20 y 5G N41/N78/N79; para proyectos de exportación, confirmar las bandas de frecuencia correspondientes en el extranjero. Requerir la realización de pruebas de muestreo de caída, niebla salina y temperatura alta/baja. Las antenas de consumo no pueden cumplir con los requisitos para las operaciones de campo de la policía.

4. Valorar los servicios técnicos de RF y evitar la mera comparación de precios. El desarrollo de proyectos a menudo encuentra interferencias, desviaciones de frecuencia y degradación del rendimiento de uso. Los intermediarios carecen de capacidades técnicas de RF; priorice a los fabricantes que puedan proporcionar recomendaciones de diseño y ayudar a solucionar fallas completas del sistema.

¿Por qué elegir las comunicaciones de Shenzhen Qianmu?

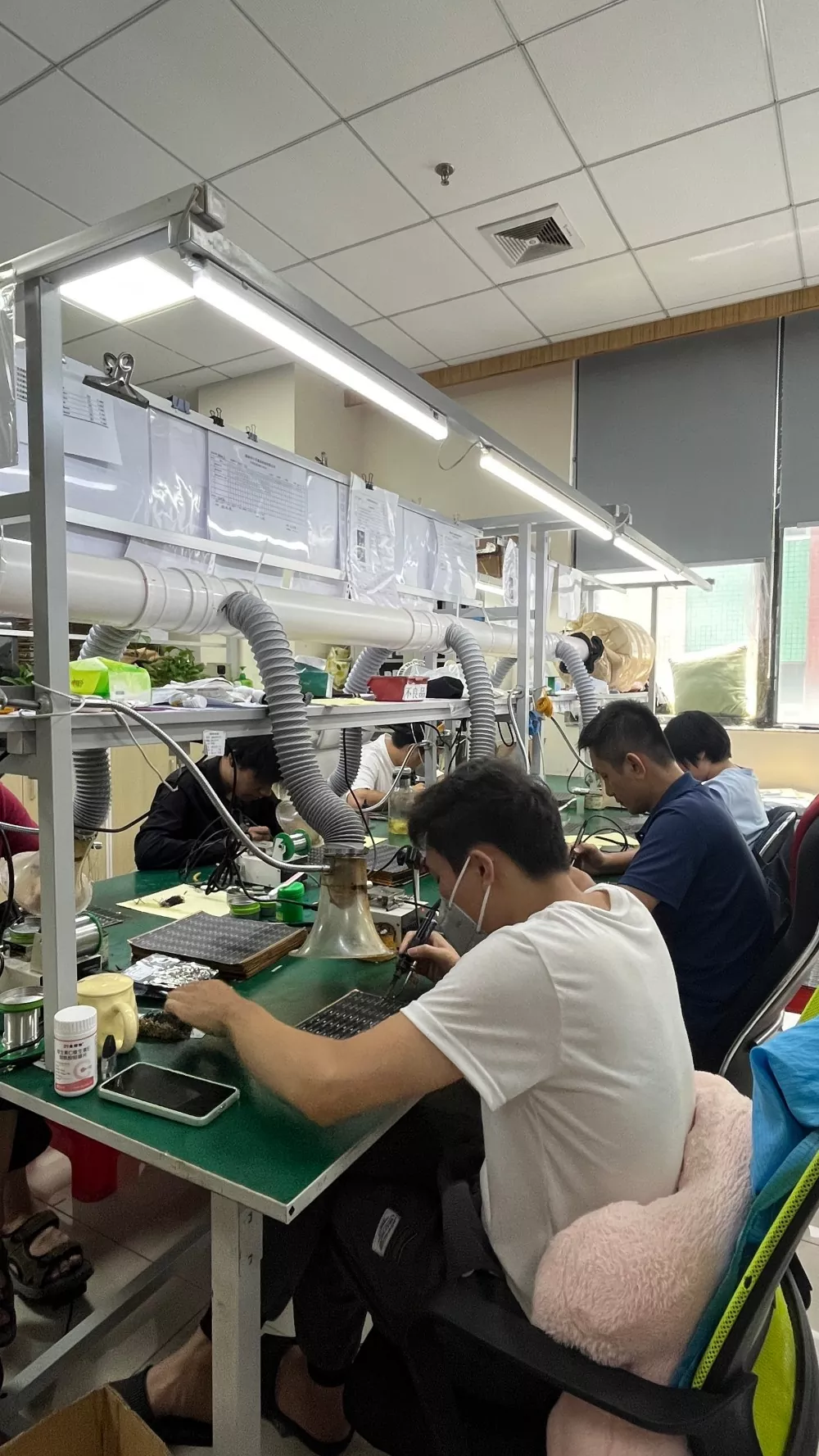

1. Suministro directo desde la fábrica de origen sin márgenes de beneficio de intermediarios. La línea de producción interna se encarga del corte de FPC, el refuerzo, el respaldo adhesivo y la inspección eléctrica completa. Precios competitivos para pedidos al por mayor, soporte de suministro marco a largo plazo, adecuado para proyectos de licitación de adquisiciones policiales.

2. Especializados en equipos para soldados individuales, hemos estado profundamente involucrados en I+D en etapas iniciales y poseemos una amplia experiencia en la producción en masa y el despliegue de varias cámaras corporales y terminales para un solo soldado. Para proyectos nuevos, podemos recibir diseños en 3D, brindar soluciones de diseño de antena y restricciones de espacio libre, evitar fallas de diseño y reducir los costos de modificación de moldes.

3. La personalización flexible de OEM/ODM admite cortes FPC irregulares, longitud del alimentador, especificaciones del conector y ajuste fino de la banda de frecuencia; Entrega de muestra estándar dentro de los 35 días hábiles.

4. Capacidades completas de apoyo al comercio exterior [Marcador de posición de imagen: Colección de documentos de certificación (CE, FCC, RoHS, ISO)] La empresa posee derechos de importación y exportación independientes y posee un conjunto completo de calificaciones. Podemos proporcionar especificaciones técnicas e informes de prueba en inglés, respaldar los términos comerciales FOB Shenzhen y conectarnos con proveedores y compradores de soluciones de seguridad en el extranjero.

5. Soporte técnico posventa de extremo a extremo: en caso de anomalías en la señal 4G/5G en todo el dispositivo, los ingenieros de RF ayudarán a identificar la causa raíz (antena, estructura o módulo) sin atribuir apresuradamente el problema a problemas de antena. Se proporciona colaboración técnica continua a lo largo de las etapas de prueba de muestras, producción piloto y producción en masa.

Preguntas frecuentes

P1: ¿Se puede compartir la antena 4G/5G de la cámara corporal con el módulo Wi-Fi?

R: Esta antena está diseñada para bandas celulares 4G LTE/5G Sub6G. Si se requiere la funcionalidad Wi-Fi, se recomienda configurar una antena Wi-Fi separada, ya que compartir la misma antena puede causar interferencias y degradar el rendimiento de la comunicación celular.

P2: La cámara corporal tiene una cavidad interna irregular; ¿La antena admite cortes personalizados para adaptarse a esas formas?

R: Admite cortes personalizados. El cliente proporciona dibujos en 3D de la carcasa y evaluamos el espacio disponible para proponer un diseño de forma, completar la creación de prototipos y realizar pruebas en el mundo real para comprobar el ajuste total del dispositivo.

P3: ¿Existen otras formas de asegurar una antena FPC además de utilizar un respaldo adhesivo?

R: Para la producción en masa de cámaras corporales con carcasas compactas, la unión adhesiva industrial es el método principal. Los conectores ZIF ocupan un espacio importante y rara vez se utilizan; Está estrictamente prohibido sujetar con tornillos el área del conductor de la antena, ya que puede dañar la antena y provocar fallas en caso de impacto.

P4: ¿La señal 4G/5G deficiente en una cámara corporal siempre se debe a problemas de calidad de la antena?

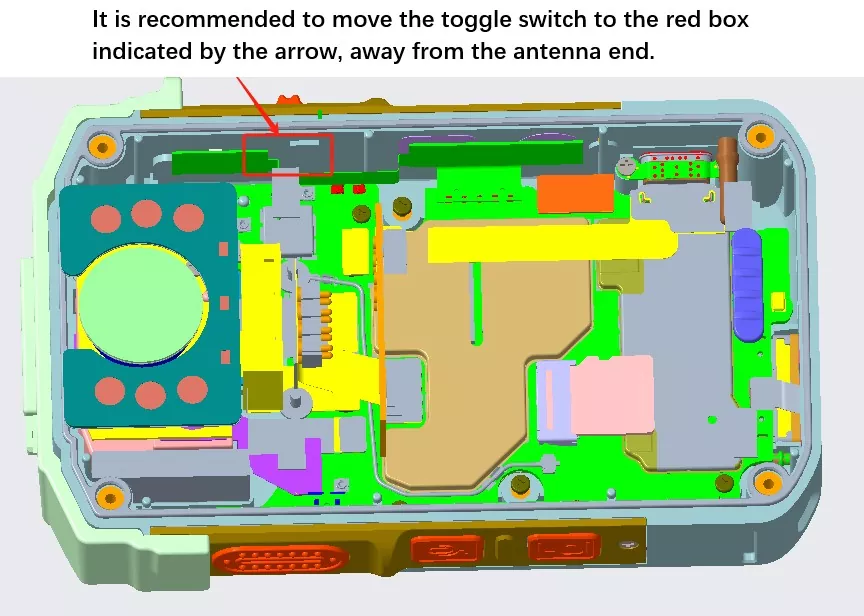

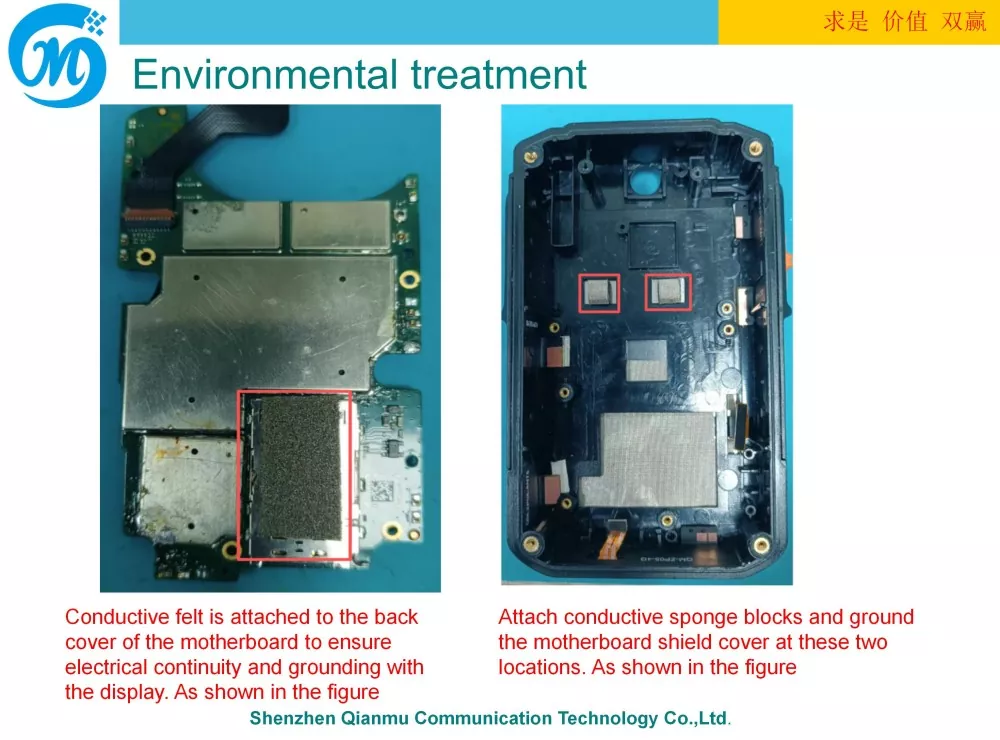

R: No necesariamente. La mayoría de los problemas de señal se deben a un espacio libre insuficiente, antenas cercanas a fuentes de interferencia metálica, conectores sueltos o falta de simulación del cuerpo humano. Los ingenieros pueden reproducir las condiciones operativas para identificar con precisión la causa raíz del problema.

P5: ¿Se admite la auditoría de fábrica? ¿Se pueden proporcionar documentos de calificación a terceros?

R: Las auditorías de fábrica in situ se admiten previa cita. Se encuentran disponibles versiones electrónicas de ISO, RoHS, CE, FCC y informes de pruebas por lotes; para las licitaciones de adquisiciones policiales, se pueden proporcionar copias en papel selladas.
