Qianmudesarrolla elAntena de radio FM incorporadapara productos compactos habilitados para FM que requieren una recepción confiable sin agregar una antena externa expuesta. Diseñado para la banda de transmisión FM de 88 a 108 MHz, este componente de RF compacto combina un núcleo de ferrita, una bobina de cobre enrollada con precisión y opciones de conexión flexibles para sistemas de audio de automóviles, parlantes Bluetooth, radios portátiles, equipos domésticos inteligentes y otros dispositivos electrónicos.
Una antena FM incorporada es más que un reemplazo de una antena telescópica que ahorra espacio. Su estructura de inducción magnética con núcleo de ferrita, bobinado de precisión, factor de forma compacto y diseño de conexión personalizable permiten a los fabricantes integrar la recepción de FM en productos donde el espacio de instalación y la apariencia son importantes. Esta guía explica cómo funciona una antena de radio FM incorporada, sus características técnicas, aplicaciones adecuadas, consideraciones de instalación y los factores clave que los compradores deben evaluar al adquirir una antena para proyectos OEM u ODM.

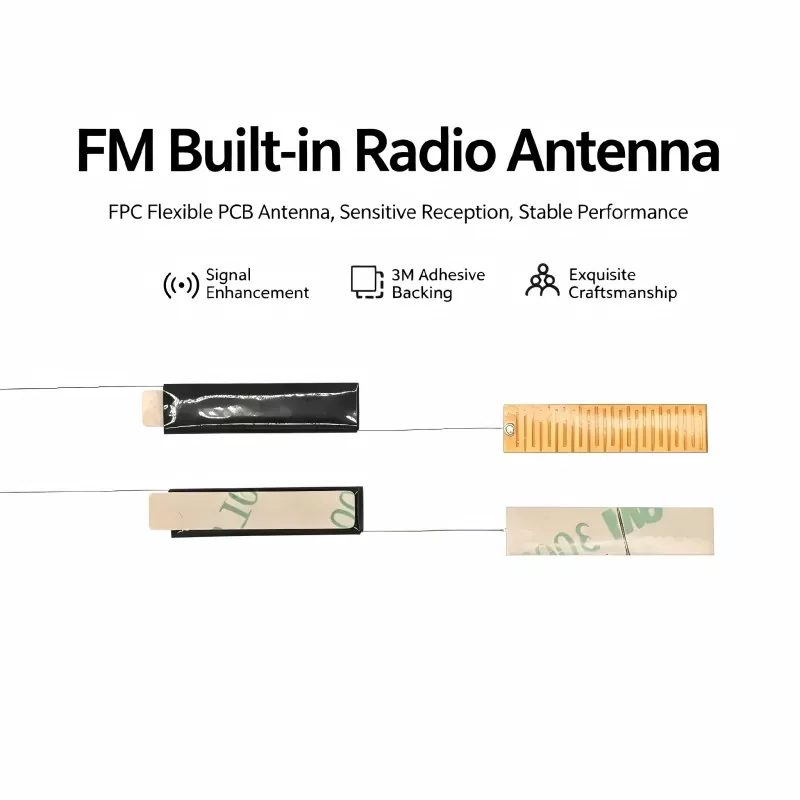

Una antena de radio FM incorporada es un componente receptor de RF pasivo interno diseñado para recibir señales de transmisión de FM mientras permanece dentro del dispositivo electrónico. A diferencia de una antena telescópica convencional que se extiende fuera del gabinete, se puede ocultar una antena interna dentro de la estructura del producto, lo que ayuda a los fabricantes a mantener una apariencia limpia y al mismo tiempo hacer un uso eficiente del espacio interno limitado.
Un diseño típico de núcleo de ferrita consta de un núcleo de ferrita de alta permeabilidad, alambre de cobre esmaltado enrollado con precisión, protección de aislamiento y terminales de conexión o cables conductores. El material de ferrita concentra el campo magnético alrededor de la bobina, mientras que la estructura del devanado está diseñada para admitir la recepción en todo el rango de frecuencia FM previsto.
Para los fabricantes que desarrollan productos electrónicos de consumo compactos, esta estructura puede simplificar la integración de productos. La antena se puede colocar de acuerdo con la disposición de la PCB y el diseño del gabinete en lugar de requerir una apertura de antena externa dedicada.
Para obtener más información específica del producto, los compradores pueden revisar la página del producto Antena de radio FM incorporada.
El principio de funcionamiento se basa principalmente en la inducción y resonancia electromagnética. Cuando una señal de transmisión de FM llega a la antena, el núcleo de ferrita ayuda a concentrar el campo magnético de alta frecuencia alrededor de la bobina. Luego, el conductor enrollado con precisión convierte la energía electromagnética en una señal eléctrica de RF que puede ser procesada por el circuito receptor.
El núcleo de ferrita de alta permeabilidad concentra campos magnéticos de alta frecuencia alrededor del devanado. Esta estructura es particularmente útil cuando los fabricantes necesitan una antena que pueda caber en un espacio interno compacto y al mismo tiempo mantener una recepción de FM confiable.
La bobina de cobre que rodea el núcleo de ferrita responde al campo magnético cambiante y genera una señal eléctrica. Luego, esta señal se transfiere a través de la conexión de la antena al circuito receptor de FM.
Los parámetros del devanado de la bobina, incluido el número de vueltas y la disposición del devanado, influyen en las características de frecuencia de la antena. La sintonización adecuada ayuda a que la antena funcione dentro de la banda de FM prevista y admite una recepción estable.
Después de la conversión, la señal de RF recibida viaja a través del cable de la antena o las clavijas de conexión hasta el circuito del receptor de FM, donde se amplifica, decodifica y convierte en salida de audio.
Al seleccionar una antena FM interna para un producto comercial, los ingenieros suelen considerar el rendimiento de la recepción, las dimensiones físicas, la resistencia a las interferencias, la temperatura de funcionamiento y la flexibilidad de integración. Las siguientes características hacen que un diseño integrado con núcleo de ferrita sea adecuado para muchos dispositivos compactos.
La estructura compacta de una antena FM interna la hace adecuada para productos donde la exposición a la antena externa no es deseable o poco práctica. Las aplicaciones pueden variar desde electrónica de consumo hasta equipos industriales y automotrices.
| Solicitud | Dispositivo típico | Requisito primario de integración |
|---|---|---|
| Audio automotriz | Sistemas de audio para automóviles, radios Bluetooth, unidades principales multimedia | Instalación compacta y recepción estable |
| Electrónica portátil | Radios FM portátiles y dispositivos de audio para exteriores | Tamaño pequeño y recepción de señal confiable |
| Audio inteligente para el hogar | Altavoces inteligentes y sistemas de audio de pared | Integración de antena oculta |
| Pequeños electrodomésticos | Despertadores FM y altavoces de baño. | Instalación interna que ahorra espacio |
| Equipos industriales | Receptores FM y equipos de comunicación. | Rendimiento de RF estable y personalización específica de la aplicación |
Las especificaciones técnicas siempre deben coincidir con el circuito del receptor, el gabinete, la posición de instalación y el mercado objetivo. Las siguientes especificaciones representan la configuración del producto Qianmu a la que se hace referencia y pueden servir como punto de partida para la evaluación de ingeniería.
| Parámetro | Especificación | Consideración de ingeniería |
|---|---|---|
| Frecuencia de funcionamiento | 88–108MHz | Recepción de emisiones FM |
| Impedancia de la antena | 50 Ω | Diseñado para interfaces de receptor FM convencionales |
| VSWR | ≤1,8 | Soporta transferencia eficiente de señal RF |
| Núcleo magnético | Ferrita de alta permeabilidad | Concentración magnética de alta frecuencia. |
| Material del alambre | Alambre esmaltado de cobre puro. | Conductividad eléctrica y durabilidad. |
| Temperatura de funcionamiento | -20°C a +85°C | Adecuado para diversos entornos de aplicación |
| Temperatura de almacenamiento | -30°C a +75°C | Soporta los requisitos de transporte y almacenamiento. |
El rendimiento real puede variar según el CI del receptor, la disposición de la PCB, el material de la carcasa, el entorno electromagnético circundante, la intensidad de la señal local y la posición de instalación de la antena. Por lo tanto, las pruebas de prototipos siguen siendo importantes antes de la producción en masa.
La ubicación correcta es esencial para lograr una recepción de FM consistente. Incluso una antena bien diseñada puede experimentar un rendimiento reducido si se coloca cerca de fuentes de interferencia fuertes o materiales inadecuados.
Coloque la antena en un área interna relativamente abierta y, cuando sea práctico, cerca de la superficie interior del gabinete. Evite colocarlo directamente al lado de chips de alta frecuencia, componentes de energía, fuentes de calor u otras fuentes de interferencia fuertes.
Un respaldo adhesivo aislado puede proporcionar un método de instalación simple para diseños compatibles. El método de montaje debe mantener la antena firmemente colocada y evitar movimientos que puedan afectar la repetibilidad durante el funcionamiento del producto.
Conecte el cable o las clavijas de la antena a la interfaz de antena de FM designada en la PCB. Las conexiones soldadas deben ser seguras y libres de cortocircuitos, mientras que las conexiones tipo enchufe deben tener suficiente retención mecánica.
Después del montaje, encienda el dispositivo y realice una búsqueda de emisoras de FM. Evalúe el recuento de estaciones, la claridad del audio, el ruido de fondo, la estabilidad de la señal y la coherencia de la recepción en diferentes ubicaciones.
El precio por sí solo no debería determinar la selección de la antena. Para proyectos OEM y ODM, los equipos de compras y los ingenieros deben evaluar la antena como parte del sistema RF completo.
Las diferentes estructuras de antena satisfacen diferentes requisitos de producto. Una antena de PCB puede ser conveniente cuando la PCB proporciona suficiente espacio, mientras que una antena telescópica puede ser útil cuando una antena expuesta es aceptable. Un diseño integrado con núcleo de ferrita es particularmente relevante cuando los fabricantes priorizan la instalación oculta y la integración mecánica compacta.
| Factor | Antena FM PCB | Antena FM telescópica | Antena FM de ferrita incorporada |
|---|---|---|---|
| Instalación | Dependiente de PCB | Externo | Interno |
| Apariencia del producto | Limpio | antena visible | Excusado |
| Requisitos de espacio | Requiere área de PCB | Requiere autorización externa | Adecuado para espacios internos compactos |
| Personalización | Es posible que sea necesario rediseñar la PCB | Limitado por la estructura mecánica. | Las opciones de núcleo, devanado y cable se pueden personalizar |
| Aplicaciones típicas | Electrónica compacta | radios tradicionales | Dispositivos de audio automotrices, portátiles e inteligentes |
La antena Qianmu a la que se hace referencia está diseñada para la banda de transmisión FM de 88 a 108 MHz. Los requisitos de frecuencia específicos se pueden discutir durante la personalización para diferentes aplicaciones y mercados.
Sí. La personalización puede incluir el tamaño del núcleo de ferrita, los parámetros de bobinado, la longitud del cable, los materiales de las clavijas y los tipos de conectores. Estas opciones permiten que la antena se adapte mejor al gabinete disponible y al diseño de PCB.
Sí. Los diseños de antena FM incorporada se pueden integrar en sistemas de audio para automóviles, radios Bluetooth, unidades principales multimedia y equipos similares. Los proyectos automotrices deben evaluarse mediante instalación real y pruebas de RF porque las estructuras y la electrónica del vehículo pueden afectar la recepción.
Sí. El rendimiento de la recepción está influenciado no sólo por la antena sino también por el CI del receptor, la disposición de la PCB, la conexión a tierra, los componentes circundantes, la estructura del gabinete y el entorno electromagnético. Se recomienda realizar pruebas de prototipos antes de la producción en masa.
La evaluación de muestras es una parte importante del desarrollo de antenas personalizadas. Los compradores pueden discutir los requisitos de muestra con Qianmu y probar la antena dentro del dispositivo previsto antes de pasar a la producción en volumen.
Para los fabricantes que desarrollan productos electrónicos compatibles con FM, la antena debe seleccionarse como parte integral del sistema de RF en lugar de tratarse como un accesorio independiente. Un diseño integrado bien combinado puede ayudar a conservar el espacio de instalación, mantener una apariencia limpia del gabinete y proporcionar una solución práctica para aplicaciones FM industriales, automotrices, portátiles, de hogares inteligentes y.
Qianmu ofrece soluciones de antena FM integradas con opciones de personalización que cubren las dimensiones del núcleo de ferrita, el devanado de la bobina, la longitud del cable, los terminales de conexión y la integración estructural. Para proyectos OEM y ODM, los equipos de ingeniería pueden definir sus requisitos de frecuencia, espacio disponible, interfaz de PCB, entorno operativo y rendimiento de recepción esperado antes de la validación de la muestra. Si está desarrollando un nuevo producto compatible con FM o está buscando un socio confiable de fabricación de antenas en China,contáctanospara analizar su aplicación, solicitar una solución personalizada e iniciar la evaluación de muestras con Qianmu.
