¿Cómo puede la antena NB-IoT adecuada mejorar la conectividad y la confiabilidad de los dispositivos industriales de IoT?

Qianmu, un fabricante profesional de antenas especializado en soluciones de comunicación inalámbrica, proporciona laAntena NB-IoTdiseñado para admitir conectividad confiable para dispositivos industriales de IoT, sistemas de medición inteligentes y gabinetes de control exteriores. Con cobertura de banda completa de 700 MHz a 960 MHz, un diseño resistente al agua con clasificación IP67 y opciones flexibles de montaje y conector, esta antena ayuda a los desarrolladores de equipos a abordar los desafíos prácticos de la comunicación inalámbrica en entornos exigentes.

Una antena NB-IoT es un componente de RF esencial para dispositivos de Internet de las cosas de banda estrecha que transmiten pequeñas cantidades de datos a través de redes celulares. Seleccionar la antena adecuada implica más que hacer coincidir una banda de frecuencia. Los ingenieros también deben considerar la posición de instalación, los materiales del gabinete, la impedancia, la ganancia de la antena, la impermeabilización, la pérdida del cable y la compatibilidad del conector. Esta guía explica cómo funciona una antena NB-IoT, dónde se utiliza, qué especificaciones importan y cómo elegir una solución para una implementación industrial a largo plazo.

Tabla de contenido

1. ¿Qué es una antena NB-IoT?
2. ¿Cómo funciona una antena NB-IoT?
3. ¿Qué características son más importantes?
4. ¿Dónde se utilizan las antenas NB-IoT?
5. ¿Cuáles son las principales especificaciones técnicas?
6. ¿Cómo se elige la antena adecuada?
7. ¿Cómo puede la instalación mejorar el rendimiento?
8. Preguntas frecuentes
9. Conclusión

1. ¿Qué es una antena NB-IoT?

Una antena NB-IoT es un componente de radiofrecuencia que permite a un dispositivo enviar y recibir señales inalámbricas a través de una red celular de Internet de las cosas de banda estrecha. NB-IoT está diseñado para dispositivos conectados que a menudo requieren un bajo consumo de energía, una cobertura de área amplia y una comunicación confiable para pequeñas transmisiones de datos.

Los dispositivos típicos incluyen medidores de agua inteligentes, medidores de gas, terminales de monitoreo de electricidad, sensores ambientales, controladores industriales y equipos de monitoreo remoto. Estas aplicaciones pueden funcionar durante períodos prolongados sin mantenimiento frecuente, lo que hace que la selección de la antena sea una parte importante del diseño general del producto.

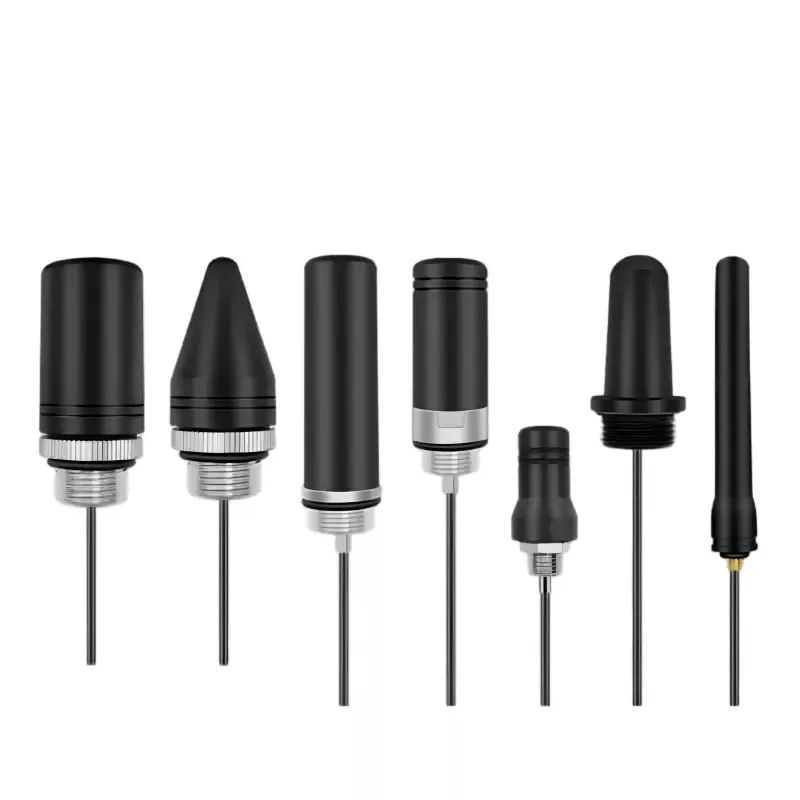

Las antenas NB-IoT están disponibles en varias formas:

• Antenas incorporadas:Integrado en la carcasa del dispositivo o conjunto de circuitos donde el espacio y la apariencia son importantes.
• Antenas de parche:Estructuras compactas adecuadas para aplicaciones inalámbricas integradas seleccionadas.
• Antenas montadas en vehículos:Soluciones externas diseñadas para equipos móviles y condiciones de instalación particulares.
• Antenas externas atornilladas:Antenas instaladas a través de un panel de gabinete, a menudo preferidas para gabinetes metálicos y equipos industriales para exteriores.

Para equipos instalados dentro de gabinetes metálicos, una antena externa puede proporcionar una ruta de RF más práctica que una antena ubicada completamente dentro del gabinete. La solución de antena NB-IoT de Qianmu está diseñada para instalaciones de gabinetes exteriores y admite diferentes roscas de montaje, longitudes de cable y configuraciones de conectores.

2. ¿Cómo funciona una antena NB-IoT?

Una antena NB-IoT convierte señales eléctricas de un módulo de comunicación inalámbrica en ondas electromagnéticas y recibe señales de radio entrantes de la red celular. Su rendimiento depende del diseño eléctrico de la antena, la frecuencia de operación, los materiales circundantes y la forma en que está instalada.

Tres consideraciones de ingeniería son particularmente importantes.

Coincidencia de frecuencia

Se debe diseñar una antena para las bandas de frecuencia utilizadas por la red NB-IoT de destino. Una antena que no está bien adaptada a la banda operativa puede reflejar más energía de RF hacia el transmisor en lugar de irradiarla de manera eficiente. Por lo tanto, antes del despliegue se debe verificar la cobertura de frecuencias y la adaptación de impedancias.

Impedancia y eficiencia de RF

Una impedancia de 50 ohmios se utiliza ampliamente en sistemas de RF. Hacer coincidir la antena, el cable coaxial y el módulo de comunicación ayuda a reducir los reflejos y mantener una transferencia de señal eficiente. La relación de onda estacionaria de voltaje (VSWR) es un indicador útil de la adaptación de impedancia, aunque no establece de forma independiente la eficiencia total de la antena o el rango de comunicación en el mundo real.

Cerramiento y efectos ambientales

Los gabinetes metálicos pueden obstruir o alterar la radiación de radiofrecuencia, mientras que los cables, fuentes de alimentación y componentes electrónicos cercanos pueden influir en el rendimiento de la antena. Montar la antena fuera de un gabinete puede ayudar a reducir el blindaje relacionado con el gabinete, siempre que la antena esté instalada y conectada a tierra de acuerdo con sus requisitos de diseño.

3. ¿Qué características son más importantes en una antena NB-IoT industrial?

Los equipos industriales de IoT suelen funcionar al aire libre o en lugares donde el acceso para mantenimiento es limitado. Por lo tanto, una antena adecuada debe combinar compatibilidad eléctrica con durabilidad mecánica y flexibilidad de instalación.

Amplia cobertura de frecuencia

Un amplio rango de frecuencias admitidas puede simplificar la implementación del producto en redes NB-IoT compatibles. La antena externa destacada de Qianmu cubre 700–960 MHz, pero los compradores aún deben confirmar las bandas de frecuencia reales implementadas por su operador celular y módulo de comunicación.

Protección IP67 a prueba de agua y polvo.

Una carcasa con clasificación IP67 está diseñada para brindar protección contra el polvo y resistir condiciones de inmersión temporal especificadas según los requisitos de prueba aplicables. Esta clasificación es valiosa para gabinetes de monitoreo para exteriores expuestos a la lluvia, el polvo y el clima cambiante. La instalación y el sellado correctos del panel siguen siendo esenciales para mantener la protección en todo el nivel de ensamblaje del equipo.

Opciones flexibles de montaje y conexión

Diferentes gabinetes requieren diferentes dimensiones de montaje y disposiciones de cables. Las opciones de rosca M12 y M16 pueden ayudar a adaptarse a diferentes diseños de paneles, mientras que los conectores SMA, IPEX, BNC y tipo N ofrecen compatibilidad potencial con varias interfaces de RF. Se debe confirmar el género y la interfaz exactos del conector para el modelo seleccionado.

Durabilidad ambiental

Los materiales de la carcasa, los componentes de sellado, la construcción de los cables y las piezas metálicas resistentes a la corrosión influyen en la confiabilidad a largo plazo. Para instalaciones costeras, equipos de transporte y sistemas de servicios públicos al aire libre, los compradores deben evaluar juntos los límites de temperatura, la exposición a vibraciones, los riesgos de corrosión y los requisitos de mantenimiento.

4. ¿Dónde se utilizan las antenas NB-IoT?

Las antenas NB-IoT admiten una amplia gama de aplicaciones de comunicación de baja velocidad y monitoreo remoto. Los diseños externos impermeables son particularmente útiles cuando los dispositivos se instalan en gabinetes metálicos o se exponen a condiciones exteriores.

Medición inteligente de agua y gas

Los sistemas de medición conectados transmiten lecturas de consumo e información operativa a plataformas de gestión remota. La ubicación de la antena puede influir en la confiabilidad de la comunicación cuando los medidores se instalan en áreas de servicios públicos subterráneos, recintos exteriores o lugares rodeados de materiales de construcción.

Electricidad y Control Industrial

Los terminales de monitoreo de energía, los concentradores de medidores de electricidad y los gabinetes de control industrial utilizan conectividad inalámbrica para informar el estado del equipo y los datos de medición. Una antena externa puede ayudar a abordar las limitaciones de RF creadas por las carcasas metálicas.

Ciudad Inteligente y Monitoreo Ambiental

Los sensores de calidad del aire, las estaciones de monitoreo de polvo en las carreteras, los equipos de monitoreo meteorológico y los controladores inteligentes de alumbrado público pueden requerir enlaces inalámbricos confiables en ubicaciones distribuidas. La impermeabilidad y los índices de temperatura adecuados son importantes cuando estos dispositivos funcionan al aire libre.

IoT agrícola

El monitoreo remoto del suelo, el control ambiental de los invernaderos y el monitoreo de la calidad del agua en la acuicultura pueden utilizar la conectividad NB-IoT para transmitir mediciones desde lugares donde las redes cableadas convencionales son inconvenientes.

Alarmas de equipos remotos

Las instalaciones industriales pueden utilizar terminales conectados para informar condiciones anormales, fallas de equipos o cambios en el estado operativo. El rendimiento de la antena debe evaluarse junto con la disponibilidad de la red, la administración de energía y las funciones compatibles del módulo de comunicación.

5. ¿Cuáles son las principales especificaciones técnicas de una antena NB-IoT?

Las especificaciones técnicas proporcionan una base práctica para comparar modelos de antenas. La siguiente tabla resume los parámetros publicados de la antena NB-IoT externa destacada de Qianmu. Las especificaciones deben reconfirmarse con la cotización y la hoja de datos del modelo exacto que se solicita.

Estas especificaciones describen el producto presentado en lugar de cada antena en la categoría NB-IoT. El rendimiento real depende de la configuración seleccionada, el entorno de instalación, la banda de red, el enrutamiento de cables y el dispositivo host. Los compradores deben solicitar los datos de prueba aplicables cuando se requieran criterios de aceptación específicos.

6. ¿Cómo se elige la antena NB-IoT adecuada?

La elección de una antena comienza con los requisitos de comunicación del dispositivo terminado. Un modelo que funciona bien en un laboratorio puede ofrecer resultados diferentes cuando se instala cerca de paneles metálicos, componentes electrónicos de potencia u otros componentes sensibles a RF.

Utilice la siguiente lista de verificación al evaluar proveedores y configuraciones de antena:

• Confirme las bandas de la red:Verifique las frecuencias admitidas por el operador implementado y el módulo NB-IoT.
• Evalúe la ubicación de instalación:Determine si la antena se montará dentro de una carcasa de plástico, fuera de un gabinete de metal o en un equipo móvil.
• Seleccione la rosca de montaje correcta:Verifique el espesor del panel, el diámetro del orificio, el espacio libre disponible y los requisitos de sellado.
• Haga coincidir el conector:Confirme el tipo de conector, el género, la impedancia del cable y la interfaz en el módulo de comunicación.
• Elija una longitud de cable adecuada:Evite longitudes innecesarias de cable porque el cable coaxial introduce una pérdida de RF que puede reducir la señal enviada o recibida desde la antena.
• Revisar las condiciones ambientales:Considere la lluvia, el polvo, las temperaturas extremas, las vibraciones y la exposición a la sal.
• Solicite información de prueba relevante:Revise la respuesta de frecuencia, VSWR, ganancia y cualquier resultado de prueba ambiental aplicable al modelo propuesto.
• Pruebe el dispositivo completo:Valide la conectividad y la calidad de la señal utilizando el gabinete real, la ruta del cable, el módulo y la ubicación de instalación prevista.

Para proyectos OEM, la personalización también puede implicar dimensiones de la carcasa, longitud del cable, configuración del conector y estructura de montaje. Discutir estos requisitos antes de la fabricación de herramientas o la producción en masa ayuda a reducir los cambios de integración posteriores en el ciclo de desarrollo.

7. ¿Cómo puede la instalación mejorar el rendimiento de la antena NB-IoT?

Incluso una antena correctamente especificada puede tener un rendimiento inferior si se instala mal. Algunas medidas prácticas pueden ayudar a preservar el rendimiento de RF y mantener la protección ambiental.

1. Elija una posición de montaje adecuada.Para antenas de gabinete externas, utilice una ubicación de panel adecuada que evite obstrucciones innecesarias de estructuras metálicas cercanas.
2. Asegure el hardware de montaje correctamente.Siga las instrucciones de instalación del fabricante y los requisitos de ajuste para evitar dañar la rosca o comprometer el sello.
3. Pase el cable coaxial con cuidado.Evite dobleces pronunciados, plegados repetidos, pellizcos y tendidos de cables innecesarios.
4. Separe el cable de fuentes de interferencia cuando sea práctico.Mantenga el cableado de RF alejado de componentes electrónicos de potencia y de conmutación ruidosos cuando el diseño del equipo lo permita.
5. Inspeccionar los componentes de sellado.Asegúrese de que las juntas y los puntos de entrada de cables estén instalados correctamente, especialmente en gabinetes exteriores.
6. Prueba después del montaje final.Evalúe el registro de la red, los indicadores de señal y la entrega de datos a nivel de aplicación en condiciones operativas representativas.

La instalación debe tratarse como parte del diseño del sistema de antena y no como una tarea mecánica final. Probar el conjunto completo es la forma más confiable de identificar problemas que pueden no aparecer cuando la antena se evalúa por separado.

8. Preguntas frecuentes sobre antenas NB-IoT

P1: ¿Qué rango de frecuencia debe admitir una antena NB-IoT?

El alcance requerido depende de las bandas celulares utilizadas por la red de destino. La antena externa destacada de Qianmu cubre 700–960 MHz. Confirme la implementación de la red local y la compatibilidad del módulo antes de seleccionar un modelo.

P2: ¿Se puede instalar una antena NB-IoT en un gabinete de control metálico?

Sí. Una antena externa montada con tornillos suele ser adecuada para gabinetes metálicos porque el radiador se puede colocar fuera del gabinete. Se deben seguir el diseño de montaje, la disposición de conexión a tierra o acoplamiento y las instrucciones de instalación para el modelo específico.

P3: ¿Es una antena NB-IoT con clasificación IP67 adecuada para uso en exteriores?

Una clasificación IP67 indica un nivel definido de protección contra el ingreso de polvo y agua en condiciones de prueba específicas. Puede ser adecuado para muchas aplicaciones al aire libre, pero la instalación completa también debe mantener un sellado adecuado y protección ambiental.

P4: ¿Se puede personalizar la longitud del cable y el tipo de conector?

Sí. Qianmu enumera opciones de cables de 1,5 ma 10 m y opciones de conectores que incluyen tipo SMA, IPEX, BNC y N. La disponibilidad depende de la configuración seleccionada, así que confirme los detalles del conector y los requisitos del cable cuando solicite una cotización.

P5: ¿Una mayor ganancia de antena siempre proporciona una mejor conectividad?

No. La ganancia debe considerarse junto con el patrón de radiación, la orientación de la instalación, las condiciones de la red y el sistema receptor. Una antena de mayor ganancia no garantiza automáticamente un mejor rendimiento en todas las direcciones o ubicaciones.

P6: ¿Cómo puedo reducir la pérdida de señal durante la instalación?

Utilice un cable coaxial adecuado de baja pérdida, seleccione una longitud de cable adecuada, evite dobleces pronunciados, asegúrese de que el conector de sonido esté ensamblado y coloque la antena lejos de obstrucciones importantes. Verifique el rendimiento después de instalar la antena en el gabinete final.

P7: ¿Qué información debo proporcionar al solicitar una antena NB-IoT personalizada?

Proporcione las bandas de frecuencia operativa, el modelo del módulo de comunicación, el material del gabinete, las dimensiones de montaje, la longitud del cable, el tipo de conector, las condiciones ambientales, la cantidad objetivo y cualquier criterio de prueba de protección de ingreso o RF requerido. Esta información ayuda al proveedor a evaluar la compatibilidad y recomendar una configuración adecuada.

9. Conclusión: cree una conexión IoT más confiable

Una antena NB-IoT bien seleccionada ayuda a los dispositivos conectados a mantener una comunicación inalámbrica efectiva en aplicaciones que van desde medición inteligente y monitoreo industrial hasta detección ambiental y sistemas de control exterior. La compatibilidad de frecuencia, la adaptación de impedancia, la estructura de montaje, la selección de cables y la protección ambiental contribuyen al resultado final.

Qianmu ofrece una solución de antena NB-IoT externa con cobertura de 700 a 960 MHz, protección IP67, opciones de montaje M12 y M16 y opciones de cables y conectores configurables. Para los fabricantes de equipos, integradores de sistemas y desarrolladores de productos de IoT, evaluar estos parámetros en comparación con las condiciones operativas reales es un paso importante hacia una implementación confiable.

¿Busca una antena adecuada para su próximo proyecto de IoT? Explore la página del producto Antena Qianmu NB-IoT para revisar las especificaciones y opciones de configuración disponibles. Si necesita ayuda para adaptar las bandas de frecuencia, los conectores, las longitudes de los cables o los requisitos de montaje a su equipo,contáctanospara analizar su aplicación y solicitar una solución de antena personalizada para su proyecto.
