Antena de radio FM incorporada
Antena de radio FM incorporada de 88-108 MHz diseñada para sistemas de audio de automóviles, parlantes Bluetooth y radios portátiles para exteriores. Fabricado por Shenzhen Qianmu Communication Technology Co., Ltd., un fabricante profesional de antenas en China que ofrece personalización OEM y ODM.
La antena de radio FM incorporada es un componente receptor de RF compacto diseñado para aplicaciones de transmisión de FM de 88 a 108 MHz. Con un núcleo de ferrita y una estructura de bobinado de precisión, ofrece un rendimiento de recepción de señal confiable para sistemas de audio de automóviles, parlantes Bluetooth, radios portátiles y otros dispositivos electrónicos habilitados para FM.
¿Qué es la antena de radio FM incorporada?
Una antena de radio FM incorporada es un módulo de antena pasiva interna integrado en dispositivos electrónicos para recibir señales de transmisión de FM. Se compone principalmente de un núcleo de ferrita de alta permeabilidad, alambre de cobre esmaltado enrollado con precisión, capa protectora de aislamiento y terminales de conexión.
En comparación con las antenas telescópicas externas convencionales, esta antena adopta un diseño de inducción magnética que utiliza el núcleo de ferrita para concentrar campos magnéticos de alta frecuencia y mejorar la eficiencia de recepción de la señal. Su estructura compacta permite a los fabricantes integrar la capacidad de recepción de FM en dispositivos con espacio limitado manteniendo al mismo tiempo una apariencia limpia del producto.
Principio de funcionamiento
El principio de funcionamiento de la antena de radio FM incorporada se basa en la inducción electromagnética y la resonancia del campo magnético. Su rendimiento se puede verificar mediante pruebas prácticas con equipos profesionales como analizadores de espectro y probadores de señal.
1. Concentración del campo magnético
El núcleo de ferrita de alta permeabilidad está diseñado para concentrar campos magnéticos de alta frecuencia de manera eficiente, lo que permite que la antena capture señales electromagnéticas de FM dentro del rango de frecuencia de 88 a 108 MHz. Esta estructura mejora la capacidad de recepción de señales débiles y ayuda a reducir la atenuación de la señal causada por la transmisión de larga distancia en comparación con las antenas convencionales.
2. Conversión electromagnética
La bobina de alambre esmaltado enrollado con precisión alrededor del núcleo de ferrita convierte las señales del campo magnético de alta frecuencia capturadas en señales eléctricas. Este proceso permite una conversión eficiente de ondas electromagnéticas en señales de radiofrecuencia para su posterior procesamiento.
3. Resonancia de frecuencia
Al optimizar los giros y el espaciado del devanado de la bobina, la antena se sintoniza con precisión para coincidir con la banda de frecuencia FM estándar. El diseño de resonancia ayuda a filtrar interferencias no deseadas, mejorar la estabilidad de la señal y mantener una calidad de audio clara durante la recepción de radio.
4. Transmisión de señal
La señal eléctrica convertida se transmite a través de pines dedicados o cables de conexión al circuito de decodificación de FM del dispositivo. Después de la amplificación y decodificación de la señal, se convierte en una salida de audio clara, lo que garantiza un rendimiento de radio FM estable y confiable.
Dispositivos compatibles
Nuestra antena de radio FM incorporada es compatible con la gran mayoría de dispositivos electrónicos del mercado que cuentan con funcionalidad de radio FM. Admite una gama completa de dispositivos de consumo, comerciales e industriales. Los dispositivos compatibles específicos son los siguientes:
• Dispositivos electrónicos en el vehículo: reproductores MP3 en el automóvil, unidades principales de audio/vídeo en el automóvil, radios Bluetooth en el automóvil y sistemas de megafonía en autobuses.
• Dispositivos domésticos inteligentes: parlantes inteligentes, parlantes Bluetooth, sistemas de audio domésticos montados en la pared, sistemas de música de fondo
• Dispositivos digitales portátiles: radios portátiles, parlantes con ranura para tarjetas, equipos de radio antiguos, terminales audiovisuales portátiles para exteriores
• Equipos de comunicación industriales: receptores de FM industriales, estaciones base de transmisión para exteriores, intercomunicadores de seguridad y equipos de radio.
• Accesorios para pequeños electrodomésticos: radio despertadores con radio FM, parlantes impermeables para el baño, electrodomésticos audiovisuales inteligentes para la cocina
Ventajas principales
Alta permeabilidad magnética y recepción de señal mejorada
Utilizando núcleos de ferrita de alta densidad con permeabilidad magnética estable y baja pérdida de alta frecuencia, la antena mejora la sensibilidad de la señal FM y la estabilidad de la recepción. Combinado con la tecnología de bobinado de precisión, proporciona un rendimiento confiable en condiciones de señal débil al tiempo que reduce la distorsión del audio y la interrupción de la señal.
Bobinado preciso para un rendimiento de frecuencia estable
Producida con equipo de bobinado automático, la tolerancia de giro de la bobina se controla dentro de ±1 vuelta. La antena está sintonizada con precisión en la banda FM global de 88 a 108 MHz, lo que garantiza una resonancia estable y un rendimiento de frecuencia constante.
Diseño compacto para una fácil integración
La estructura en miniatura y ultradelgada permite una fácil instalación dentro de dispositivos electrónicos compactos sin antenas externas ni espacio de montaje adicional, lo que lo hace adecuado para aplicaciones con espacio limitado.
Diseño antiinterferencias para un audio claro
Con capas de aislamiento mejoradas y estructuras de blindaje, la antena ayuda a reducir la interferencia electromagnética de placas de circuitos, chips y componentes de potencia, mejorando la pureza de la señal y la claridad del audio.
Amplio rango de temperatura y larga vida útil
Fabricada con alambre esmaltado resistente al calor y materiales aislantes ignífugos, la antena funciona de manera confiable desde -20 ℃ a +70 ℃. Es adecuado para aplicaciones automotrices, exteriores e interiores con un rendimiento estable a largo plazo.
Personalización flexible para diferentes dispositivos
Las opciones personalizadas incluyen el tamaño del núcleo de ferrita, los parámetros de bobinado, la longitud del cable, los materiales de las clavijas y los tipos de conectores. La antena se puede adaptar a diferentes diseños de PCB y estructuras de dispositivos, con muestras disponibles para pruebas.
Especificaciones técnicas
|
Elemento de parámetro |
Especificaciones estándar |
Descripción del parámetro |
|
Banda de frecuencia operativa |
88–108MHz |
Banda de frecuencia de radio FM global |
|
Impedancia de la antena |
50 Ω |
Compatible con los principales estándares de impedancia de la placa receptora de FM |
|
VSWR |
≤1,8 |
Pérdida de señal extremadamente baja y alta eficiencia de transmisión |
|
Material del núcleo magnético |
Ferrita de alta permeabilidad |
Baja pérdida de alta frecuencia, excelente concentración magnética |
|
Material del alambre |
Alambre esmaltado de cobre puro resistente a altas temperaturas. |
Excelente conductividad eléctrica, resistencia a la oxidación y alta resistencia a la tracción. |
|
Temperatura de funcionamiento |
-20°C a +85°C |
Adecuado para una amplia gama de entornos de alta y baja temperatura |
|
Temperatura de almacenamiento |
-30°C a +75°C |
Sin degradación del rendimiento durante el almacenamiento y el transporte. |
Ventajas competitivas sobre productos similares
Actualmente, las principales antenas de recepción de FM del mercado se dividen en tres categorías: antenas de PCB, antenas telescópicas externas y antenas enrolladas estándar. Nuestra antena de radio FM incorporada supera significativamente a productos comparables de la competencia en términos de rendimiento general, ofreciendo una excelente relación calidad-precio y practicidad:
|
Criterios de comparación |
Antena FM PCB estándar |
Antena FM telescópica externa |
Nuestra antena de radio FM incorporada |
|
Sensibilidad de recepción |
Bajo; las señales débiles son propensas a interrupciones |
Moderado; muy afectado por el ángulo |
Alto; recepción estable de señales débiles |
|
Resistencia a la interferencia |
Pobre; susceptible a interferencias del circuito |
Moderado; susceptible a la interferencia ambiental |
Fuerte; El aislamiento de doble capa proporciona protección contra interferencias electromagnéticas. |
|
Flexibilidad de instalación |
Diseño fijo, no se puede personalizar. |
Sobresale externamente, afectando la apariencia. |
Parámetros totalmente personalizables; instalación empotrada y oculta |
|
Vida útil |
Propenso a la oxidación; El rendimiento se degrada en 1 o 2 años. |
Propenso a aflojarse y romperse |
Estable sin degradación durante más de 5 años. |
|
Valor por dinero |
Bajo costo, bajo rendimiento |
Alto costo, estructura compleja. |
Directo de fábrica, ofreciendo gran valor y alto rendimiento. |
Guía ilustrada de instalación y usuario
La antena de radio FM incorporada está diseñada para una fácil instalación y puede integrarse en varios dispositivos electrónicos. Los pasos de instalación estándar son los siguientes:
Paso 1: Posicionamiento

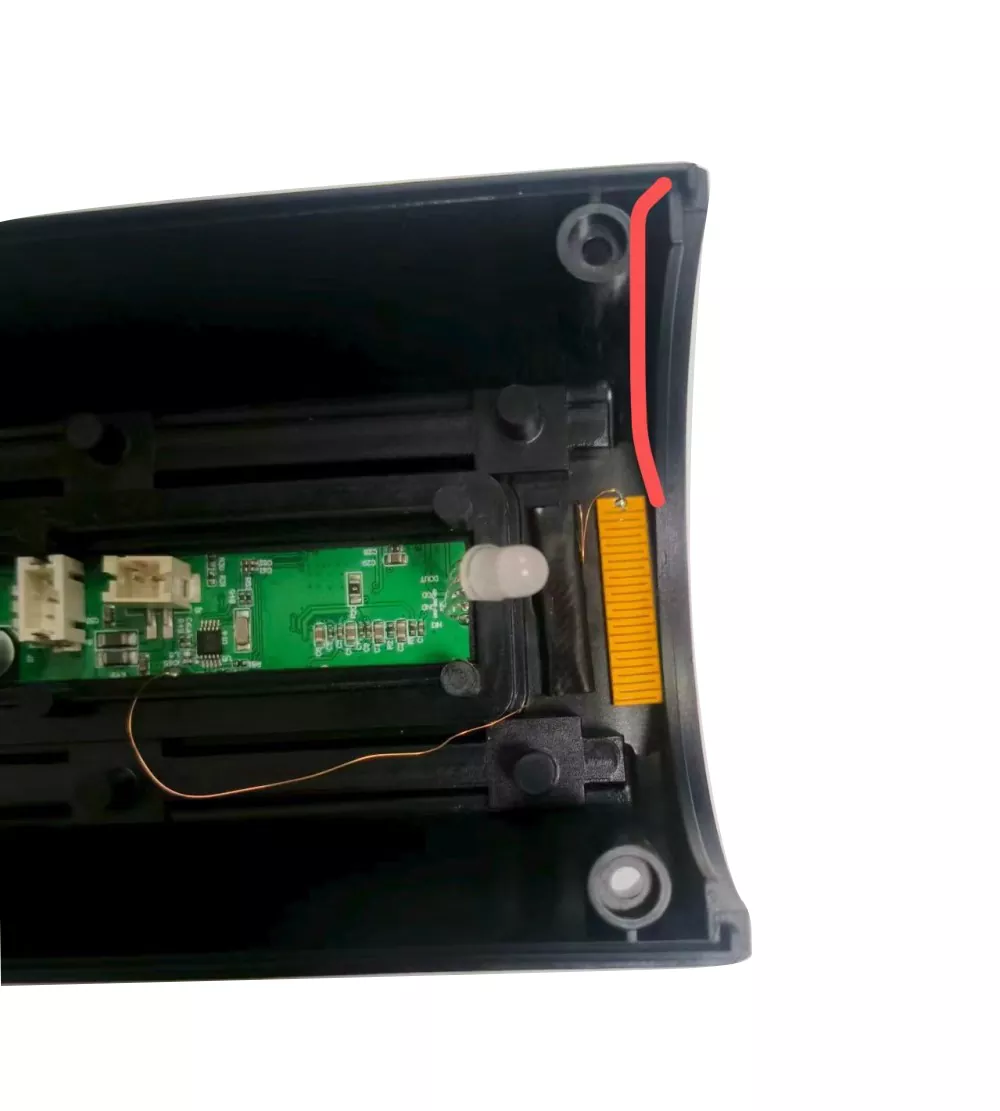

Coloque la antena de bobina magnética de FM en un área plana y sin obstrucciones dentro del dispositivo, manteniéndola alejada de los chips de la placa base, los componentes de alimentación y las fuentes de calor para reducir la interferencia electromagnética y el impacto térmico. Para obtener un mejor rendimiento de recepción, instale la antena cerca de la superficie interior de la carcasa del dispositivo.
Paso 2: arreglar la antena
La antena está equipada con un respaldo adhesivo aislado. Retire la película protectora y fíjela directamente a la superficie de instalación. Para dispositivos con estructuras internas metálicas, el núcleo de ferrita puede ayudar a asegurar la posición de la antena sin adhesivo adicional, lo que permite una fácil instalación y extracción.
Paso 3: cableado y conexión
Conecte los cables o clavijas de la antena a los puntos de conexión de antena FM designados en la PCB del dispositivo soldándolos o enchufándolos. Garantice un contacto adecuado y evite problemas como soldaduras deficientes, conexiones sueltas o cortocircuitos.
Paso 4: Prueba de encendido
Después de la instalación, encienda el dispositivo y cambie al modo de radio FM. Ejecute una búsqueda automática de emisoras para comprobar el rendimiento de la recepción. Si las estaciones de FM locales se pueden recibir claramente sin ruidos ni interferencias perceptibles, la instalación estará completa.
Guía de selección de productos
Al seleccionar una antena de radio FM incorporada, el precio no debe ser la única consideración. Los compradores deben evaluar la antena según los requisitos de la aplicación, la compatibilidad, las dimensiones y la calidad de fabricación. Basándonos en años de experiencia en la industria, proporcionamos las siguientes pautas de selección:
1. Elija según el entorno de la aplicación
Los modelos estándar son adecuados para dispositivos electrónicos de interior en condiciones normales de funcionamiento. Para aplicaciones automotrices y exteriores, se recomiendan modelos personalizados con resistencia mejorada a la temperatura, resistencia a la vibración y sensibilidad de la señal para garantizar un rendimiento confiable en entornos exigentes.
2. Confirmar frecuencia y compatibilidad eléctrica
Antes de comprar, verifique el rango de frecuencia FM y los requisitos del circuito del dispositivo. La banda de FM estándar es de 88 a 108 MHz con una impedancia típica de 50 Ω. La sintonización de frecuencia personalizada está disponible para aplicaciones especiales.
3. Considere el espacio y las dimensiones de instalación
Seleccione el tamaño de núcleo de ferrita, el diseño de la bobina y la longitud del cable adecuados según el espacio de instalación disponible dentro del dispositivo. Hay versiones compactas personalizadas disponibles para aplicaciones con espacio interno limitado.
4. Evaluar la calidad del material y el proceso de fabricación.
Las antenas de alta calidad suelen utilizar cables de cobre puro, núcleos de ferrita de alta permeabilidad y estructuras de aislamiento confiables. Las antenas de baja calidad pueden causar recepción inestable, pérdida de señal, ruido o fallas eléctricas durante el funcionamiento.
5. Cumplir con los requisitos de adquisición
Para proyectos de pequeño volumen, hay muestras estándar disponibles para pruebas y verificación. Para pedidos al por mayor, se pueden proporcionar especificaciones personalizadas, embalaje, etiquetado y servicios de fabricación OEM de acuerdo con los requisitos del cliente.
Preguntas frecuentes
P1: ¿Se pueden personalizar las dimensiones y la longitud del cable de las antenas de bobinado magnético de FM?
R: Sí. Como fabricante directo de antenas de radio FM integradas, admitimos una personalización integral del tamaño del núcleo, la cantidad de devanados, la longitud del cable, el tipo de conector y el material de las clavijas.
P2: En comparación con las antenas estándar, ¿esta antena mejora significativamente la recepción de radio?
R: Mejora significativa del rendimiento. Las pruebas reales muestran que la sensibilidad de la señal aumenta en más del 35 % con una capacidad antiinterferencia superior, resolviendo eficazmente la diafonía de canales, el ruido estático y las pérdidas de señal causadas por obstrucciones de edificios, interferencias electromagnéticas y señales débiles en áreas suburbanas.
P3: ¿Cómo se garantiza la coherencia en la producción de gran volumen?
R: Utilizamos equipos de bobinado automatizados y un proceso de inspección completo, con pruebas al 100% de los parámetros magnéticos clave para garantizar que la inductancia y el factor Q de cada antena estén dentro del rango de tolerancia especificado.
P4: Si una antena incorporada recibe menos estaciones, ¿definitivamente es culpa de la antena?
R: No necesariamente. La cantidad de estaciones que se pueden recibir depende del rendimiento de la antena, los circuitos coincidentes, el diseño de la PCB y la sensibilidad del chip de radio. Qianmu Communications ofrece servicios de diagnóstico de RF gratuitos para ayudarlo a identificar la causa real.
