Antena de circuito impreso flexible (FPC)

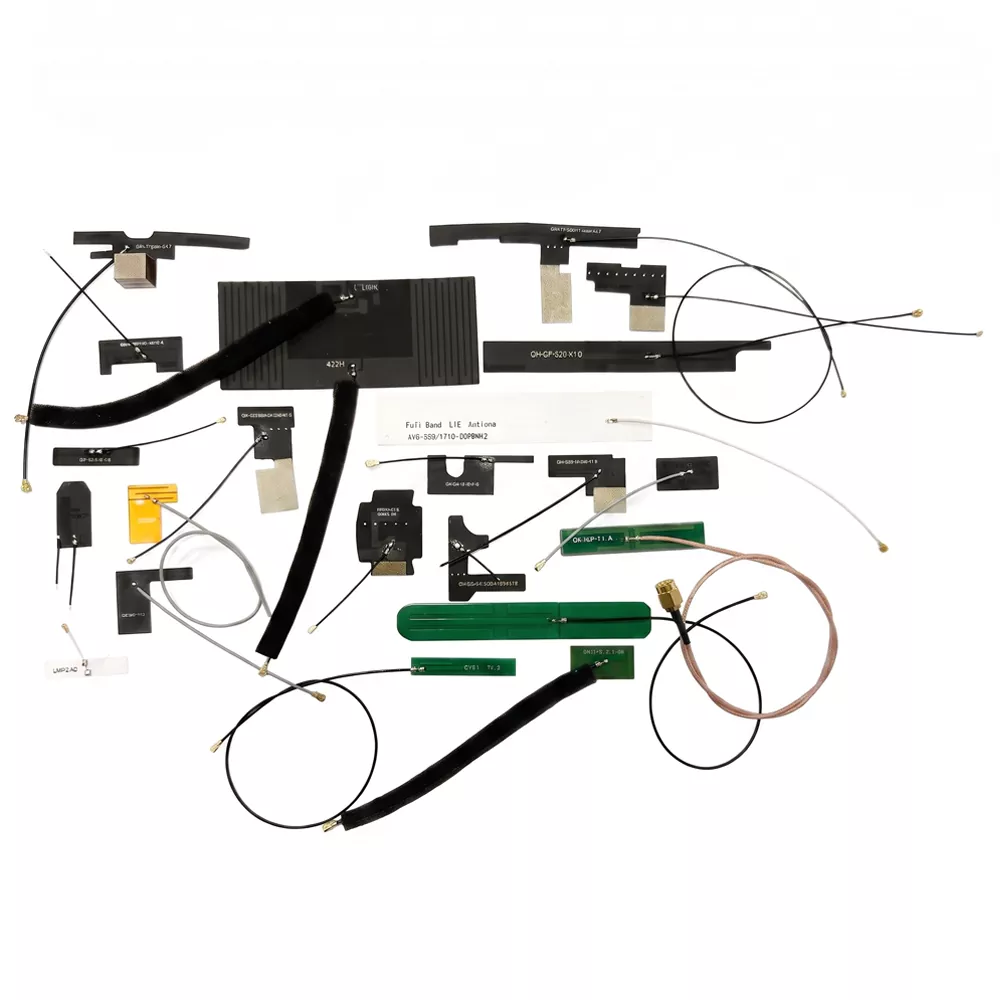

¿Qué es una antena FPC?

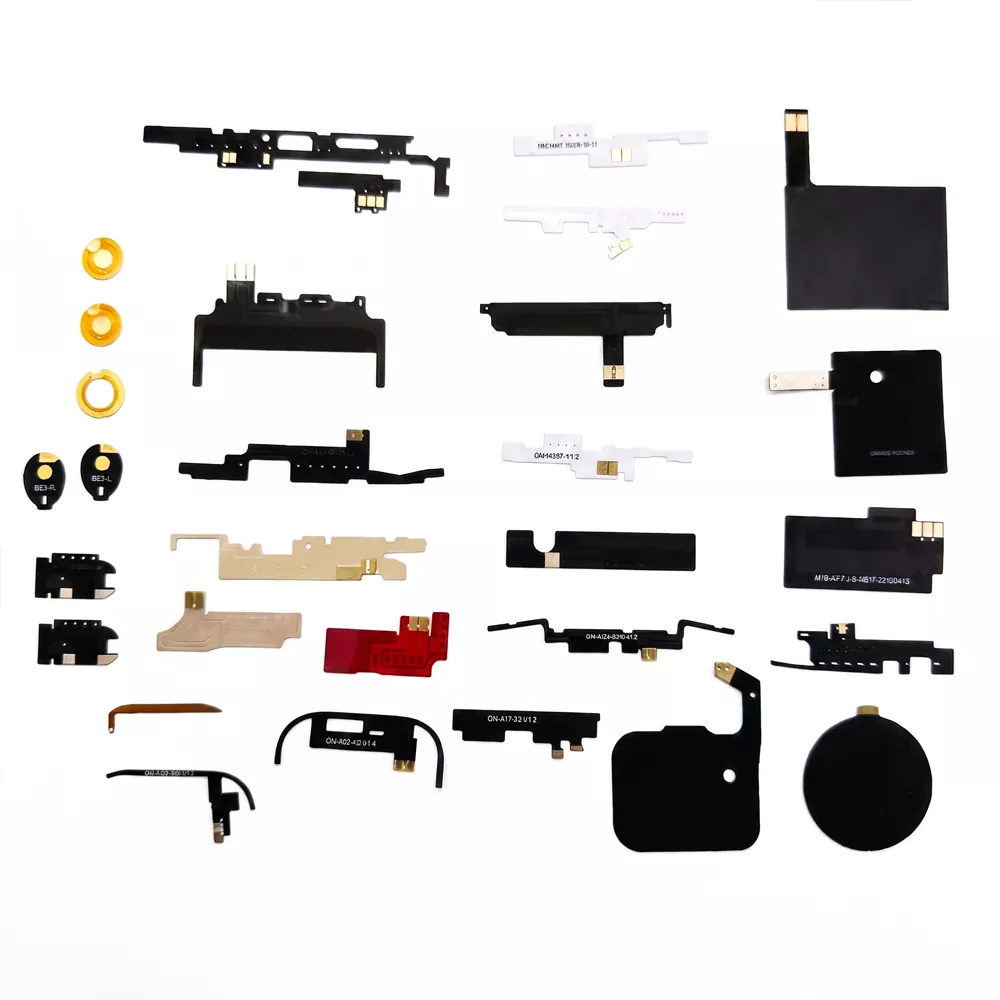

Una antena FPC, o antena de circuito impreso flexible (FPC), utiliza películas flexibles de PI y PET como sustrato y se fabrica mediante grabado e impresión para crear circuitos de antena. Presenta características livianas, delgadas, flexibles y flexibles, lo que le permite adaptarse a superficies curvas. Su espesor oscila entre 0,03 y 0,2 mm y su peso es inferior a 1 gramo. La antena puede transmitir y recibir señales inalámbricas y es compatible con protocolos que incluyen WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT y LoRa, cubriendo las bandas de frecuencia de 2,4 GHz, 5 GHz y 5,8 GHz. Qianmu Communications es un fabricante profesional de antenas FPC con años de profunda experiencia en la industria. Estamos equipados con tres cámaras anecoicas de microondas y contamos con más de diez personas dedicadas a I+D, lo que nos permite ofrecer servicios integrales, desde el diseño de soluciones de antenas hasta la producción en masa.

Punto clave de venta

Ultrafino y flexible, libre en el espacio.

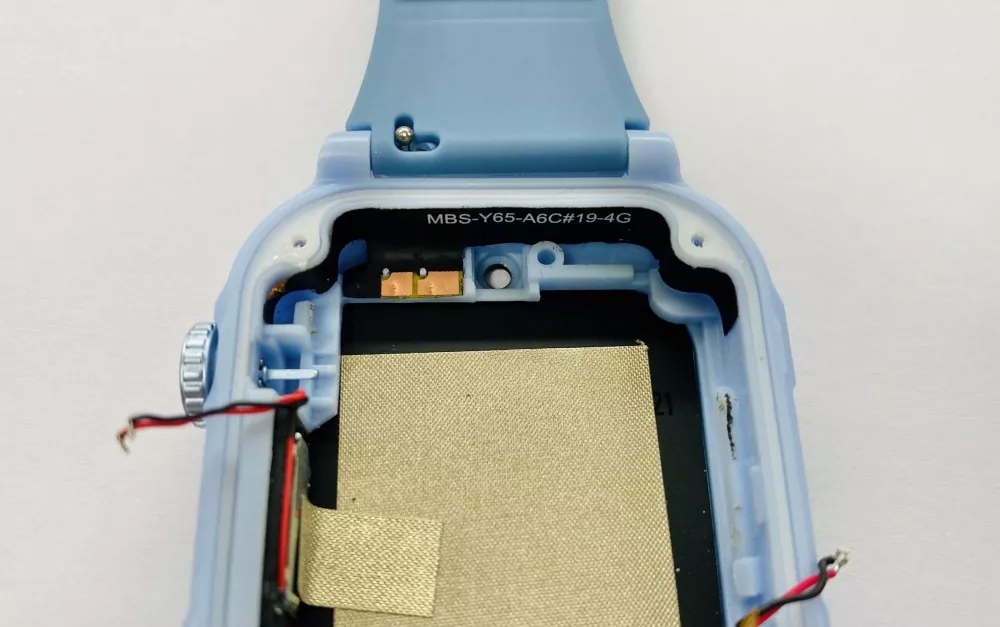

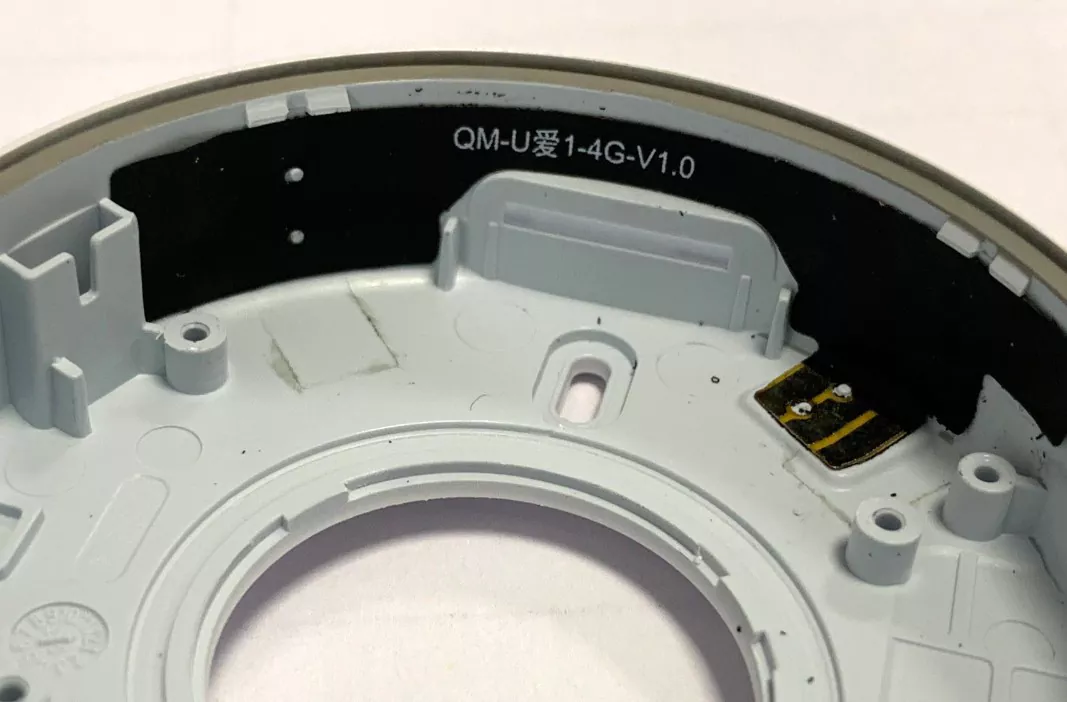

La antena de circuito impreso flexible (FPC) tiene un grosor de solo 0,03 a 0,2 mm y se puede doblar o plegar arbitrariamente. Se puede doblar 90° a lo largo de la pared interior de la cavidad dentro del dispositivo, adaptándose perfectamente a varios diseños estructurales complejos. Ya sea que la carcasa del dispositivo sea plana o curva, la antena FPC se puede adaptar fácilmente a su superficie.

Cobertura de banda ancha multibanda

Admite múltiples protocolos de comunicación, incluidos 4G/5G, WiFi de banda completa, Bluetooth, GPS/GNSS, LoRa y NFC. Una antena FPC de un solo chip puede cubrir bandas de frecuencia que van desde 700 MHz a 2700 MHz, o incluso más amplias. Para satisfacer las necesidades de comunicación de dispositivos multimodo y multifrecuencia.

Diseño ligero

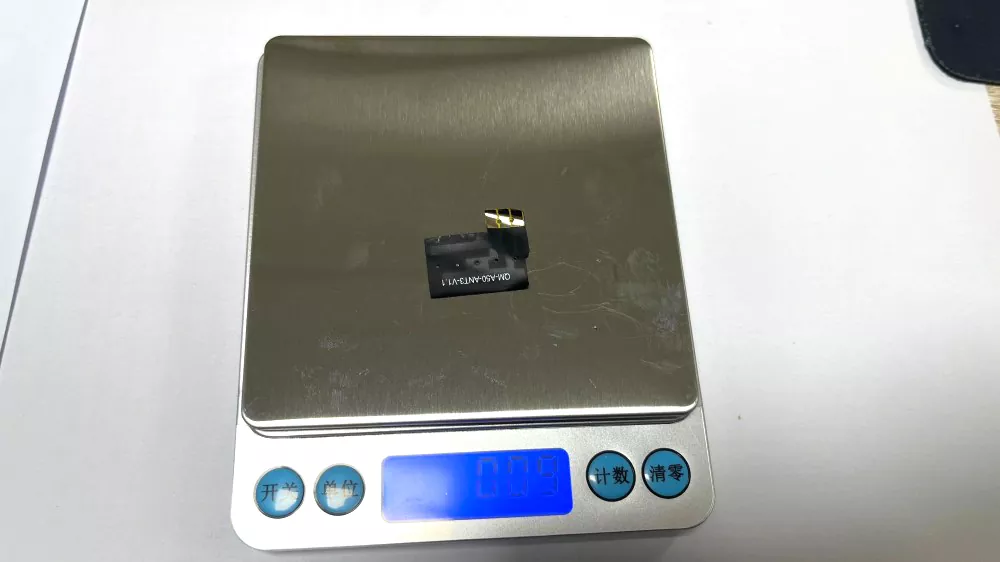

La antena FPC pesa menos de 1 gramo. Más del 50% más liviana que las antenas metálicas tradicionales. Para productos sensibles al peso, como dispositivos portátiles y drones, las antenas FPC son la mejor opción.

Listo para usar nada más sacarlo de la caja, fácil de montar.

Cuenta con respaldo adhesivo estándar 3M 300LSE para un montaje rápido de despegar y pegar en 2 minutos. Disponible con IPEX, U.FL, MHF4 y otras opciones de conector.

Notas importantes para la instalación de la antena

1. Mantener alejado de superficies metálicas

No instale la antena directamente sobre superficies metálicas o cerca de ellas, ya que esto puede afectar la adaptación de impedancia, cambiar el patrón de radiación y reducir la eficiencia general de la antena.

2. Evite doblarse excesivamente

No doble ni doble demasiado la antena durante la instalación, ya que una deformación excesiva puede dañar el conductor interno y afectar negativamente el rendimiento de RF.

3. Garantice una instalación segura

Fije la antena de manera firme y uniforme durante la instalación para evitar deformaciones que podrían afectar el rendimiento de la radiación y la estabilidad de la señal.

4. Mantenga suficiente espacio libre alrededor de la antena

Mantenga un espacio libre de al menos 5 mm por encima y a ambos lados de la antena. Evite colocar componentes metálicos, trazas de señales de alta velocidad o grandes áreas de cobre cerca de la antena para garantizar un rendimiento óptimo.

5. Manipular con cuidado durante el montaje

Aunque la antena presenta una estructura flexible, el material FPC tiene una resistencia mecánica limitada. Evite tirar, torcer o impactar excesivamente durante la instalación y el montaje.

6. Almacenar en un ambiente seco

Evite almacenar la antena en ambientes de alta temperatura o alta humedad. Mantenga el producto seco para mantener un rendimiento eléctrico estable y una confiabilidad a largo plazo.

Control de calidad y pruebas

Qianmu Communications aplica una estricta gestión de calidad durante todo el proceso de fabricación, que abarca la inspección de materias primas, el seguimiento de la producción y las pruebas del producto terminado.

Inspección de material entrante

Todos los materiales entrantes, incluidos los sustratos de FPC, láminas de cobre, adhesivos y conectores, se someten a estrictas inspecciones de calidad para garantizar confiabilidad y consistencia.

Inspección óptica AOI

La inspección óptica automatizada (AOI) se utiliza para verificar la precisión del enrutamiento del circuito de la antena, la calidad de las juntas de soldadura y la apariencia del producto para evitar defectos de fabricación.

Pruebas de rendimiento de RF

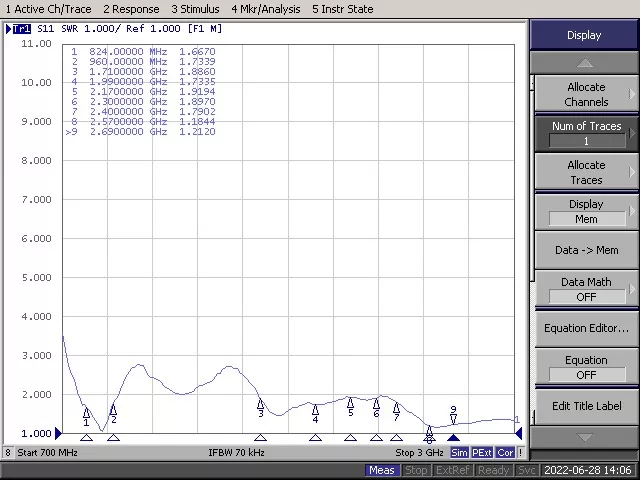

Los parámetros clave de RF, incluida la relación de onda estacionaria de voltaje (VSWR), la ganancia y el patrón de radiación, se prueban en un entorno de cuarto oscuro profesional para garantizar que el rendimiento de la antena cumpla con los requisitos.

Pruebas de confiabilidad ambiental

Las antenas se someten a varias pruebas de confiabilidad, incluidas pruebas de ciclos de temperatura alta y baja, pruebas de humedad, pruebas de vida útil a la flexión y otras evaluaciones ambientales.

Gestión de coherencia de lotes

El estricto control de producción garantiza un rendimiento constante y una calidad estable en cada lote de productos.

Experiencia profesional en fabricación de antenas

Durante más de dos décadas, Qianmu Communications se ha dedicado a la industria de antenas de terminales, centrándose en la investigación y el desarrollo, la producción y la venta de antenas de terminales de comunicaciones inalámbricas. Nuestros productos se utilizan ampliamente en dispositivos de comunicación móvil, incluidos teléfonos inteligentes, tabletas, sistemas de pago móvil, drones, dispositivos de carga inalámbricos, automóviles, estaciones base y dispositivos portátiles.

Cómo elegir una antena FPC

1. Confirme la frecuencia de funcionamiento.

Identifique las tecnologías inalámbricas que requiere su dispositivo, como 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa o NFC. Seleccione una antena que admita todas las bandas de frecuencia requeridas.

2. Evaluar el espacio de instalación disponible

Mida el espacio disponible dentro del dispositivo, incluido el largo, el ancho y la posición de instalación. Gracias a su estructura flexible y dimensiones personalizables, las antenas FPC son ideales para recintos compactos o de forma irregular.

3. Verifique el tipo de conector RF

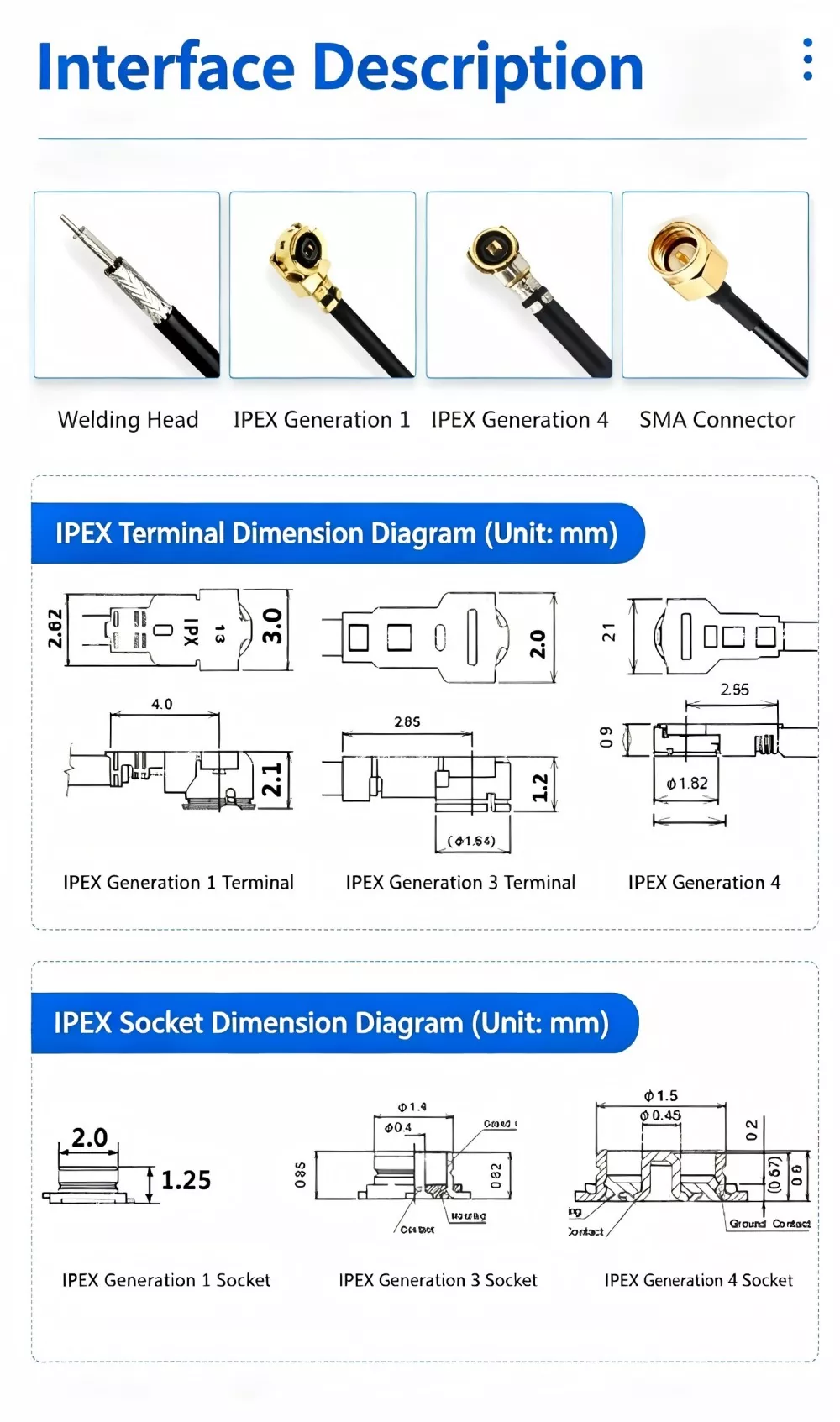

Verifique el conector RF utilizado en la PCB, como IPEX, U.FL o MHF4. El conector de la antena debe coincidir con la interfaz del módulo para garantizar un rendimiento de RF confiable.

4. Revise los parámetros clave de RF

· Ganancia: elija una ganancia adecuada según la aplicación y el entorno de instalación.

· VSWR: generalmente se recomienda un valor inferior a 2,0 para una buena adaptación de impedancia.

· Eficiencia: Una mayor eficiencia ayuda a mejorar el rendimiento de la transmisión y la sensibilidad del receptor.

· Impedancia: La impedancia de RF estándar es de 50 Ω y debe coincidir con el módulo de RF.

5. Considere las opciones de personalización

Si los productos estándar no cumplen con sus requisitos de diseño, elija un fabricante de antenas FPC que brinde servicios de personalización, incluidas las dimensiones de la antena, la longitud del cable, el tipo de conector y la sintonización de RF.

6. Evaluar las capacidades del proveedor.

Seleccione un proveedor de antenas FPC con un sistema de gestión de calidad establecido, experiencia en ingeniería de RF y capacidades de fabricación confiables para garantizar una calidad constante del producto y un suministro a largo plazo.

Preguntas frecuentes

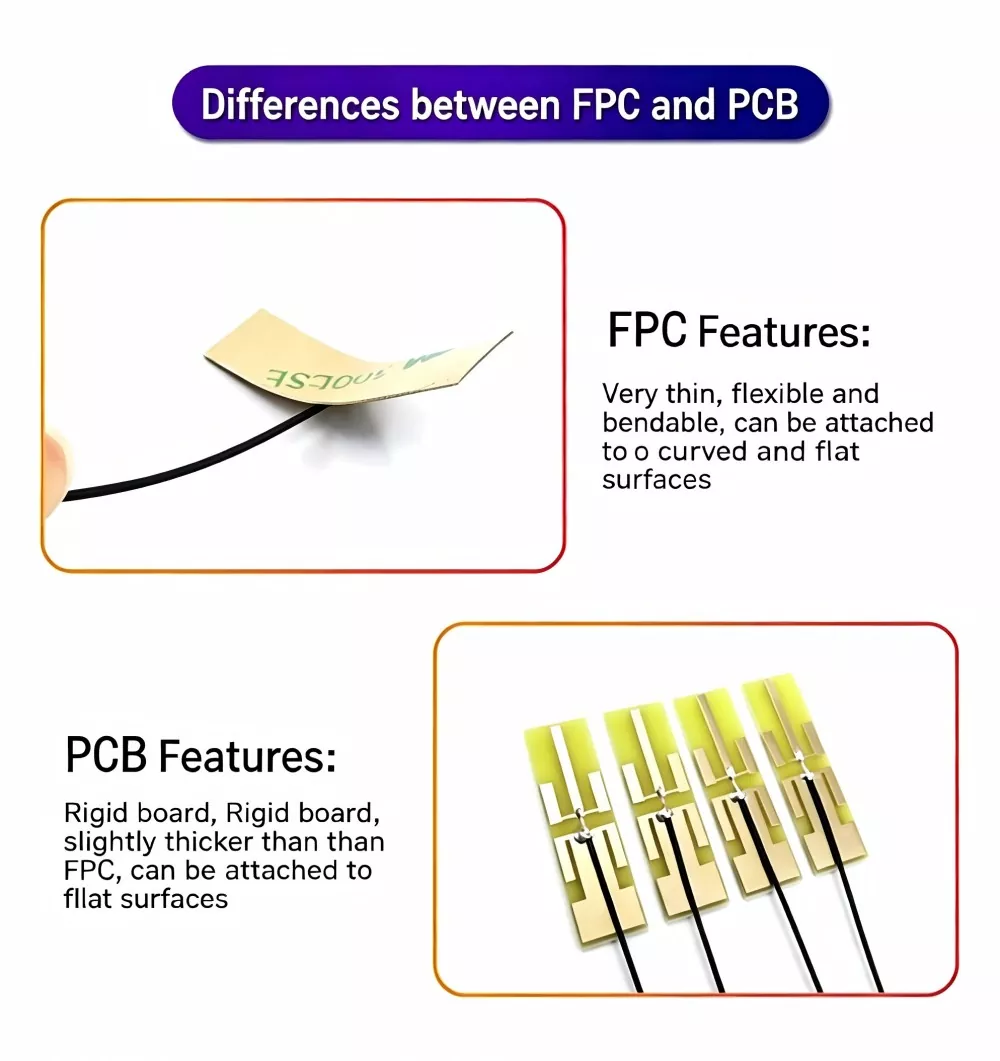

P1: ¿Cómo se elige entre una antena FPC y una antena PCB?

R: FPC flexible y flexible, ideal para adaptarse a espacios estrechos y curvos; preferido para dispositivos livianos y delgados. PCB rígido, apto sólo para superficies planas; Elija esta opción si su presupuesto es limitado y tiene amplio espacio disponible.

P2: ¿Qué bandas de frecuencia admite la antena FPC?

R: Las antenas FPC de Qianmu Communication cubren frecuencias desde 13,56 MHz NFC hasta 6 GHz 5G, y admiten tecnologías inalámbricas que incluyen 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa y ZigBee.

P3: ¿Cuál es la temperatura de funcionamiento de la antena FPC?

R: -45 ℃ a +85 ℃, cumpliendo con los estándares de uso industrial.

P4: ¿Cuáles son las diferencias entre los conectores IPEX, U.FL y MHF4?

R: Todos son conectores RF miniatura, con dimensiones U.FL > MHF4. El MHF4 es aún más pequeño y se usa comúnmente en aplicaciones 5G; simplemente seleccione el conector según las especificaciones de interfaz de su placa base.

P5: ¿Admite la personalización de lotes pequeños?

R: Ofrecemos soporte y podemos manejar todo el proceso de pedido, desde el diseño del esquema y la creación de prototipos hasta la producción a pequeña y gran escala.
