¿Qué es exactamente una antena de patito de goma?

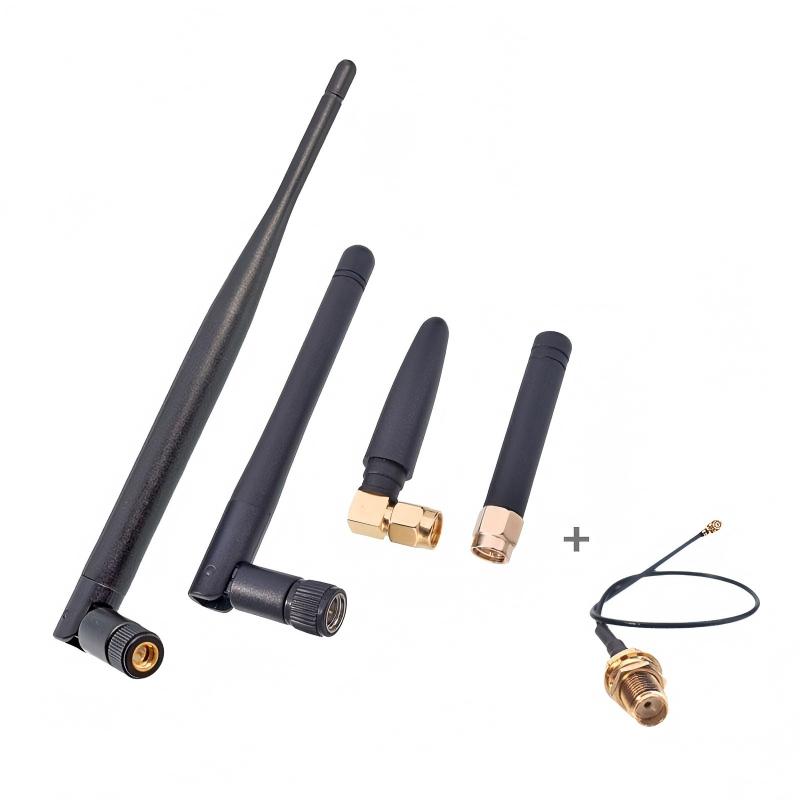

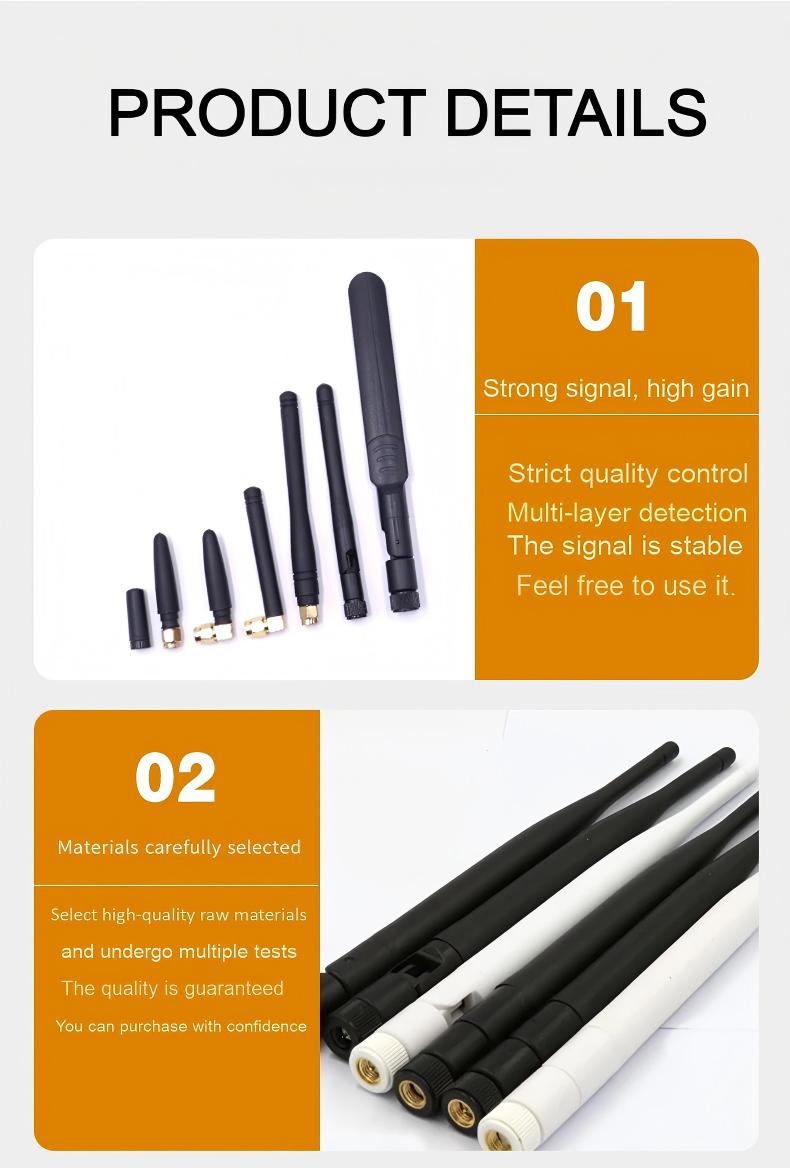

A antena patito de goma(comúnmente conocida como antena de goma o antena de pato de goma) es una pequeña antena comúnantena omnidireccionalLlamado así por su capa protectora exterior de caucho o plástico. Se utiliza ampliamente en dispositivos de comunicación inalámbrica como walkie-talkies, enrutadores inalámbricos, radios de automóviles y dispositivos IoT. Qianmu Communications explica sus características principales y principios de funcionamiento:

1. Características de estructura y diseño

Materiales externos:

La capa exterior está hecha de caucho/silicona flexible (algunos son de plástico duro), lo que proporciona protección física como impermeabilización, resistencia a los golpes y a la corrosión.

El color suele ser negro, con algunas opciones personalizadas disponibles en otros colores (como blanco o naranja).

Estructura interna:

Radiador central: Un alambre metálico enrollado en espiral interno (cobre o acero) oculto en su interior, que sirve como elemento radiante de la antena.

Circuito de adaptación base: se puede integrar un pequeño circuito de adaptación (como un condensador o inductor) en la parte inferior para optimizar la impedancia (normalmente 50 Ω) para la adaptación del dispositivo.

Conector: Las interfaces RF comunes como SMA, RP-SMA y TNC se utilizan en la parte inferior, lo que permite la conexión directa por tornillo al equipo.

Forma: cilíndrica o cónica, normalmente de 5 a 20 cm de longitud (según la banda de frecuencia operativa), con un diámetro de aproximadamente 0,5 a 2 cm.

2. Principio de funcionamiento y características eléctricas.

Principio de radiación: el cable en espiral interno funciona esencialmente como una antena monopolo acortada, con su longitud eléctrica extendida a través de la estructura en espiral, lo que permite la resonancia en la banda de frecuencia objetivo (como 433 MHz o 2,4 GHz) a pesar de sus pequeñas dimensiones físicas.

Radiación omnidireccional: Cuando se instala verticalmente, proporciona una radiación uniforme en dirección horizontal a 360°, con menor ganancia en dirección vertical.

Cobertura de banda

1. Banda única: diseñada específicamente para una banda de frecuencia particular (por ejemplo, GPS 1,5 GHz, 4G 1,8 GHz).

2. Multibanda: Admite múltiples frecuencias (por ejemplo, cubriendo simultáneamente UHF 400 MHz y 2,4 GHz) a través de un diseño inductivo o en espiral segmentado.

3. Ventajas principales

Durabilidad física:

La carcasa de goma es resistente a la flexión y al agua (comúnmente con clasificación IP67), lo que la hace adecuada para aplicaciones móviles o en exteriores (como dispositivos automotrices y portátiles).

Fácil de instalar:

Conecte directamente la interfaz del dispositivo sin una configuración compleja.

Bajo costo:

La producción industrial en masa tiene bajos costos.

Ligero:

Normalmente pesa menos de 50 gramos, lo que lo hace ideal para dispositivos portátiles.

4. Escenarios de aplicación típicos

Electrónica de consumo:

Enrutador doméstico (Wi-Fi 2,4GHz/5GHz), auriculares Bluetooth, sensores domésticos inteligentes.

La antena de goma negra desmontable en la parte superior del enrutador TP-Link.

Comunicación inalámbrica profesional:

Radio bidireccional (banda UHF/VHF), radio montada en vehículo y antena de transmisión de vídeo para drones.

Internet de las Cosas (IoT):

Antena de módulo NB-IoT/LoRa, terminal de posicionamiento GPS.

Equipos industriales:

Telemandos industriales (grúas, AGV), nodos de redes de sensores.

5. Limitaciones y consideraciones

Menor eficiencia:

Debido a las limitaciones de la miniaturización, la eficiencia de la radiación suele ser sólo del 30 % al 60 % (en comparación con más del 80 % para las antenas de tamaño completo).

Ganancia limitada:

Las características de baja ganancia dan como resultado distancias de transmisión más cortas (por ejemplo, los enrutadores Wi-Fi con antenas dipolo suelen cubrir un alcance de ≤50 metros).

Ubicación de instalación sensible:

Debe instalarse verticalmente para garantizar la omnidireccionalidad; El rendimiento se degrada cuando está cerca de superficies metálicas (efecto plano de tierra).

Banda de frecuencia fija:

La frecuencia no se puede ajustar después de salir de fábrica; Se requiere una selección precisa del modelo según la banda de frecuencia del equipo.

6. Recomendaciones de selección y uso

Banda de frecuencia correspondiente:

Confirme la banda de frecuencia operativa del dispositivo (por ejemplo, 315 MHz, 868 MHz, 2,4 GHz) y seleccione la antena resonante correspondiente.

Compatibilidad de interfaz:

Verifique el tipo de interfaz del dispositivo (por ejemplo, SMA macho/hembra) para evitar discrepancias físicas.

Adaptación de escena:

Los equipos para exteriores deben tener un grado de protección IP67; El equipo montado en vehículos debe considerar un diseño antivibración.

Actualización de rendimiento:

Los requisitos de largo alcance se pueden cumplir reemplazándolos por una antena de alta ganancia, pero esto sacrificará la omnidireccionalidad.

Resumen: La antena de látigo representa una solución económica y práctica en dispositivos inalámbricos, favorecida en electrónica de consumo y hardware industrial debido a su bajo costo, fácil instalación y robusta durabilidad física. Sin embargo, su baja ganancia y su estrecho ancho de banda limitan su aplicación en escenarios de alto rendimiento, por lo que las antenas externas profesionales siguen siendo necesarias para comunicaciones de largo alcance o altamente confiables (como la transmisión de video con drones o estaciones base).
