¿Por qué es esencial una antena de auriculares flexible para dispositivos de audio inalámbricos de próxima generación?

A medida que los audífonos y audífonos inalámbricos se vuelven más pequeños, más inteligentes y con más funciones, el diseño de la antena juega un papel cada vez más importante en el mantenimiento de una comunicación inalámbrica confiable.Qianmudesarrolla elAntena de auriculares flexiblepara audífonos TWS, audífonos inalámbricos, dispositivos de conducción ósea y otros productos de audio Bluetooth compactos, que brindan soluciones de RF flexibles, ultradelgadas y personalizables para aplicaciones con espacio limitado.

Una antena confiable es esencial para una comunicación Bluetooth estable, especialmente cuando los auriculares inalámbricos deben funcionar en espacios internos extremadamente compactos e irregulares. AAntena de auriculares flexibleutiliza un sustrato PI o LCP flexible con un patrón de radiación conductora de precisión, lo que permite que la antena se ajuste a superficies curvas mientras mantiene un rendimiento de RF confiable.

Tabla de contenido

• ¿Por qué es tan importante el diseño de la antena en los auriculares modernos?
• ¿Qué es una antena de auriculares flexible?
• ¿Cómo funciona una antena de auriculares flexible?
• ¿Cuáles son las principales ventajas de una antena de auriculares flexible?
• ¿Dónde se pueden utilizar antenas de auriculares flexibles?
• ¿Qué especificaciones técnicas deberían considerar los compradores?
• ¿Cómo se compara con las antenas tradicionales?
• ¿Cómo deberían los fabricantes elegir la antena adecuada?
• ¿Por qué son importantes la fabricación y las pruebas de RF?
• Preguntas frecuentes
• Conclusión

¿Por qué es tan importante el diseño de la antena en los auriculares modernos?

Los auriculares inalámbricos dependen de la comunicación por radiofrecuencia para intercambiar audio y controlar datos con teléfonos inteligentes, tabletas, computadoras y otros dispositivos con Bluetooth. Aunque una antena ocupa sólo una pequeña cantidad de espacio físico, su diseño puede tener una influencia importante en el rendimiento inalámbrico.

El entorno interno de los auriculares TWS modernos es particularmente desafiante. Baterías, parlantes, micrófonos, componentes de carga, procesadores, estructuras de blindaje y componentes mecánicos compiten por un espacio limitado. Al mismo tiempo, la antena opera cerca del cuerpo humano, lo que puede afectar la propagación de RF y las características de la señal.

Las soluciones de antena tradicionales pueden requerir espacio de PCB dedicado o un área de instalación relativamente grande. Una antena flexible brinda a los ingenieros mayor libertad para colocar el elemento de radiación a lo largo de superficies internas curvas, compartimentos de baterías, vástagos u otras áreas disponibles.

Por lo tanto, los fabricantes que desarrollan productos Bluetooth compactos deben considerar la selección de la antena durante las primeras etapas de diseño mecánico y de RF en lugar de tratarla como un componente de ensamblaje final.

¿Qué es una antena de auriculares flexible?

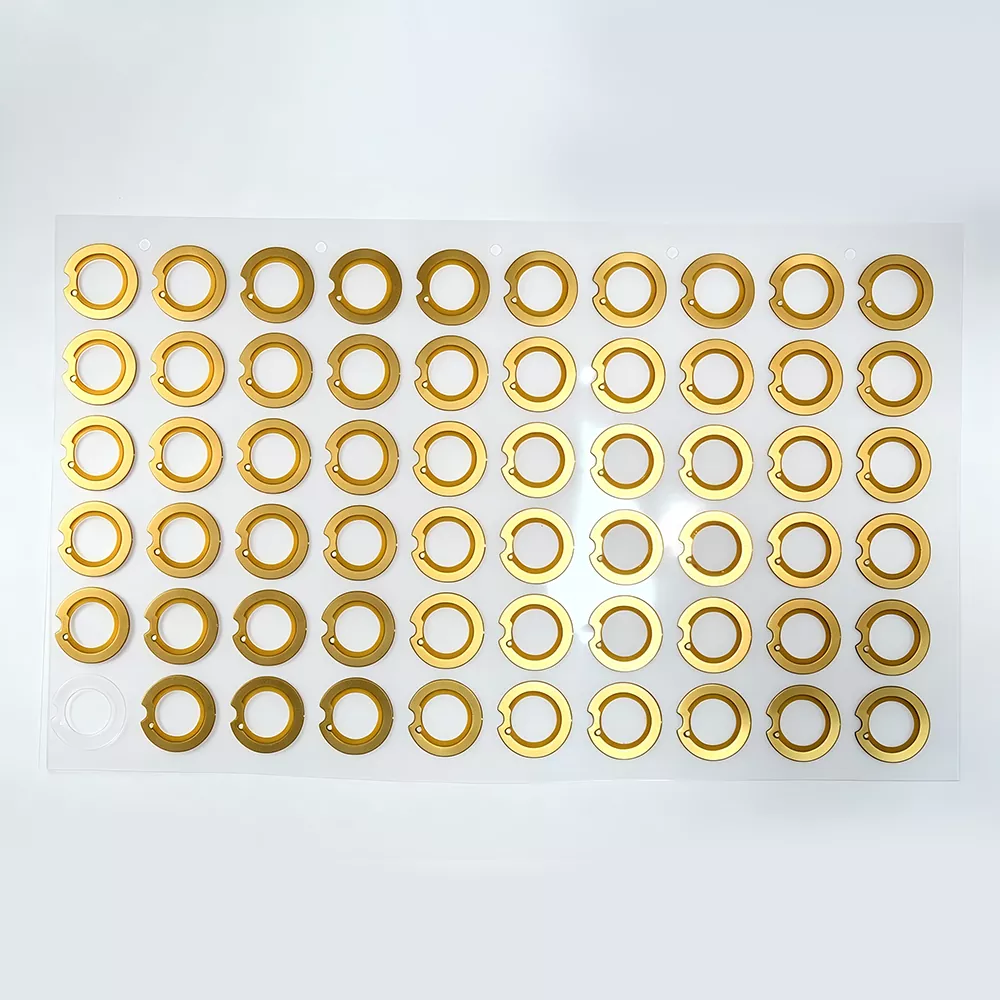

A Antena de auriculares flexiblees una antena RF en miniatura diseñada para dispositivos de audio inalámbricos compactos. Generalmente utiliza un sustrato flexible de PI o LCP con un patrón de radiación conductora formado mediante procesos de grabado y fabricación de precisión.

A diferencia de las antenas de PCB rígidas, la estructura flexible puede doblarse y adaptarse a superficies curvas o irregulares. Esto lo hace especialmente adecuado para productos donde la cavidad de antena disponible es estrecha, curvada o difícil de acomodar con componentes rígidos convencionales.

Las antenas de auriculares flexibles suelen estar diseñadas para la banda Bluetooth ISM de 2,4 GHz y pueden admitir aplicaciones Bluetooth modernas. Según el proyecto, los fabricantes pueden personalizar las dimensiones de la antena, el sustrato, la longitud del cable, la configuración del terminal y el método de instalación para que coincida con la arquitectura del producto.

Esta flexibilidad de diseño hace que las antenas basadas en FPC sean particularmente atractivas para auriculares TWS, auriculares inalámbricos, auriculares de conducción ósea, dispositivos con banda para el cuello y otros productos inalámbricos compactos.

¿Cómo funciona una antena de auriculares flexible?

El principio de funcionamiento de una antena de auriculares flexible se basa en convertir señales eléctricas de RF en ondas electromagnéticas y recibir energía electromagnética del entorno circundante.

1. El chipset Bluetooth genera una señal eléctrica de alta frecuencia.
2. La señal de RF viaja a través de la ruta de transmisión hacia la antena.
3. El patrón de radiación conductora convierte la señal eléctrica en energía electromagnética.
4. La antena irradia la señal al entorno circundante.
5. Durante la recepción, la antena capta las señales electromagnéticas transmitidas por el dispositivo Bluetooth emparejado.
6. La energía de RF recibida se convierte en una señal eléctrica y se transfiere al módulo de comunicación Bluetooth.

Debido a que los auriculares y audífonos se usan cerca del cuerpo humano, la adaptación, conexión a tierra y posicionamiento de la antena son particularmente importantes. El cuerpo humano, la batería, los componentes metálicos y los materiales de la carcasa pueden influir en las características de impedancia y radiación de la antena.

Por lo tanto, es esencial una sintonización de RF adecuada. Una antena bien diseñada debe evaluarse dentro de la carcasa del producto real en lugar de probarse únicamente como un componente aislado. Esto ayuda a los ingenieros a identificar los efectos de desafinación y optimizar el rendimiento inalámbrico final.

¿Cuáles son las principales ventajas de una antena de auriculares flexible?

Construcción ultrafina

El espacio es uno de los mayores desafíos en el desarrollo de auriculares TWS. La construcción flexible de antena FPC permite a los fabricantes integrar un componente de RF en espacios estrechos sin ocupar un volumen mecánico excesivo.

Dependiendo de la configuración, el grosor de la antena flexible puede estar disponible en aproximadamente 0,12 a 0,30 mm, con opciones comunes que incluyen 0,15 mm, 0,20 mm y 0,25 mm. Esto ayuda a los diseñadores de productos a optimizar el valioso espacio interno.

Excelente flexibilidad

El sustrato flexible permite que la antena siga superficies internas curvas e irregulares. Esto es especialmente útil cuando una antena rígida convencional no cabe en la estructura disponible.

Para productos expuestos a flexiones repetidas o movimientos mecánicos, la durabilidad a la flexión es otra consideración importante. La selección adecuada del sustrato y el diseño del adhesivo pueden mejorar la confiabilidad mecánica durante el uso a largo plazo.

Rendimiento estable de Bluetooth RF

El rendimiento de la antena depende de algo más que del propio elemento de radiación. El diseño del punto de alimentación, la conexión a tierra, la adaptación de impedancia, la posición de instalación y los componentes cercanos pueden afectar las características de RF.

Por esta razón, un proveedor de antenas profesional debería poder brindar soporte de diseño de RF y recomendaciones de sintonización en lugar de simplemente suministrar una antena estándar.

Fácil montaje

Las antenas flexibles se pueden suministrar con un respaldo adhesivo resistente al calor, lo que permite unirlas directamente a la superficie interna prevista. Esto puede reducir la necesidad de estructuras de fijación mecánica adicionales y simplificar el montaje.

Alta capacidad de personalización

Diferentes carcasas de auriculares requieren diferentes geometrías de antena. Una solución personalizada puede adaptarse a variaciones en:

• Esquema y dimensiones de la antena.
• Frecuencia de funcionamiento
• Longitud del cable
• Tipo de conector y terminal
• Sustrato PI o LCP
• Ubicación de instalación
• Radio de curvatura
• Estructura de la carcasa del producto

¿Dónde se pueden utilizar antenas de auriculares flexibles?

Aunque la tecnología está fuertemente asociada con los auriculares TWS, las antenas flexibles pueden admitir una gama mucho más amplia de productos de audio inalámbricos compactos.

¿Qué especificaciones técnicas deberían considerar los compradores?

Al adquirir una antena flexible de un fabricante o proveedor chino, los compradores deben evaluar las especificaciones tanto eléctricas como mecánicas. Es posible que una antena que se ajuste al espacio disponible aún requiera sintonización de RF después de instalarla dentro del producto terminado.

Estos valores deben tratarse como especificaciones de referencia. El rendimiento final depende del diseño de la antena, la disposición de la PCB, la estructura de conexión a tierra, el material de la carcasa, la posición de instalación y la arquitectura de RF general.

¿Cómo se compara con las antenas tradicionales?

Los fabricantes generalmente tienen que considerar varias tecnologías de antenas, incluidas antenas de resorte, antenas de PCB rígidas y antenas de FPC flexibles. La opción más adecuada depende de la arquitectura del producto, el espacio disponible, el costo objetivo, los requisitos de RF y el volumen de producción esperado.

Para auriculares con estructuras de carcasa irregulares o espacio interno extremadamente limitado, la construcción flexible de FPC puede proporcionar una importante ventaja de integración mecánica. Permite a los diseñadores de antenas trabajar con componentes existentes en lugar de requerir que toda la estructura del producto se adapte a una antena rígida.

¿Cómo deberían los fabricantes elegir la antena adecuada?

La selección de una antena para auriculares debe comenzar con el producto terminado y no con un catálogo de antenas genérico. Los siguientes factores pueden ayudar a los fabricantes a tomar una decisión más confiable.

1. Mide el espacio disponible.Proporcione información precisa sobre la longitud, el ancho, la altura, las curvas y los componentes circundantes de la cavidad de la antena.
2. Definir los requisitos de RF.Confirme el rango de frecuencia de Bluetooth, la distancia de comunicación esperada, los requisitos de impedancia y la ubicación de la antena.
3. Considere los materiales de la vivienda.El plástico, el metal, las baterías, los componentes de blindaje y otras estructuras conductoras pueden influir en el rendimiento de la RF.
4. Evaluar requisitos mecánicos.Los productos expuestos a vibraciones, movimientos o flexiones repetidas requieren flexibilidad y rendimiento de fijación adecuados.
5. Solicite muestras de prototipos.Probar la antena dentro del recinto real proporciona resultados más significativos que evaluar la antena de forma independiente.
6. Revisar las capacidades de fabricación.Para proyectos de producción en masa, evalúe la consistencia de la calidad, las pruebas de RF, la personalización, la documentación y la capacidad de entrega.

Proporcionar dibujos precisos del producto en 2D o 3D durante la etapa de desarrollo permite al fabricante de antenas optimizar el diseño de manera más eficiente. La validación de prototipos puede ayudar a reducir el riesgo de descubrir problemas de RF una vez que hayan comenzado las herramientas y la producción en masa.

¿Por qué son importantes la fabricación y las pruebas de RF?

El rendimiento de la antena depende en gran medida de la consistencia de la fabricación. Pequeñas variaciones en las dimensiones, los patrones conductores, la posición del conector, la colocación del adhesivo o las características del sustrato pueden afectar el resultado final de RF.

Por lo tanto, un fabricante de antenas experimentado debería proporcionar más que un componente físico. La ingeniería de RF, el desarrollo de muestras, la adaptación de impedancias, el ajuste, la inspección de producción y la documentación técnica pueden contribuir a un proceso de desarrollo de productos más predecible.

Las pruebas profesionales de RF pueden incluir verificación del rendimiento en una cámara anecoica, pruebas ambientales, ciclos de temperatura, pruebas de flexión mecánica y otros procedimientos de control de calidad según los requisitos de la aplicación.

Para las adquisiciones internacionales, la documentación y el control de calidad también son importantes. Dependiendo del proyecto, los compradores pueden necesitar documentación de cumplimiento de materiales, informes de inspección, información de embalaje, documentos comerciales y otro tipo de apoyo relacionado con la exportación.

Preguntas frecuentes

P1: ¿Qué es una antena de auriculares flexible?

Una antena de auriculares flexible es una antena de RF delgada y flexible diseñada para productos de audio inalámbricos compactos, como auriculares TWS, auriculares Bluetooth, auriculares de conducción ósea y auriculares inalámbricos. Su sustrato flexible le permite adaptarse a superficies internas curvas.

P2: ¿Puede una antena de auriculares flexible admitir Bluetooth 5.3?

Sí. Se puede utilizar una antena de 2,4 GHz diseñada correctamente con aplicaciones Bluetooth 5.3 cuando el diseño de RF, la adaptación de impedancia, la conexión a tierra y las condiciones de instalación se implementan correctamente.

P3: ¿Se pueden personalizar las dimensiones de la antena?

Sí. Las antenas flexibles se pueden personalizar según el espacio interno y la estructura mecánica del producto. Parámetros como longitud, ancho, forma, grosor, longitud del cable, configuración del conector y método de instalación se pueden ajustar según los requisitos del proyecto.

P4: ¿Qué materiales de sustrato están comúnmente disponibles?

PI y LCP son materiales de sustrato de antena flexibles de uso común. El material apropiado depende de las características de RF requeridas, la flexibilidad mecánica, las condiciones de temperatura, los requisitos de confiabilidad y el costo de producción objetivo.

P5: ¿Puede una antena flexible utilizar un respaldo adhesivo?

Sí. El respaldo adhesivo puede simplificar la instalación al permitir que la antena se fije directamente a la superficie interna prevista. El tipo de adhesivo debe seleccionarse según la temperatura de funcionamiento, el material de la carcasa, el proceso de montaje y las condiciones de servicio esperadas.

P6: ¿Qué información deben proporcionar los compradores al solicitar una antena personalizada?

Idealmente, los compradores deberían proporcionar dibujos del producto, espacio disponible para la antena, información sobre el diseño de la PCB, banda de frecuencia objetivo, requisitos del conector, material de la carcasa, posición de instalación, requisitos mecánicos y entorno de aplicación esperado. Esta información ayuda al fabricante a desarrollar una solución de antena más adecuada.

P7: ¿Por qué debería probarse el rendimiento de la antena dentro del producto final?

La antena no funciona de forma independiente. Las baterías, los PCB, los componentes metálicos, las carcasas de plástico, las estructuras de conexión a tierra y el cuerpo humano pueden influir en el rendimiento de la RF. Por lo tanto, probar la antena dentro del gabinete final proporciona una evaluación más realista de la estabilidad de la conexión y el rendimiento inalámbrico general.

Conclusión

La creciente demanda de productos de audio inalámbricos más pequeños e inteligentes está creando desafíos de integración de antenas cada vez más complejos. AAntena de auriculares flexibleofrece una solución eficaz al combinar dimensiones compactas, flexibilidad mecánica, geometría personalizable y rendimiento confiable de Bluetooth RF. Para audífonos TWS, audífonos de conducción ósea, dispositivos con banda para el cuello y otros productos inalámbricos compactos, la tecnología de antena flexible puede brindar una mayor libertad de diseño y al mismo tiempo ayudar a los fabricantes a superar estructuras internas abarrotadas.

Para las empresas que buscan una solución de antena personalizada, asociarse con un fabricante experimentado puede simplificar el desarrollo de prototipos, la sintonización de RF, las pruebas y la producción en masa. Si está desarrollando un nuevo auricular inalámbrico, un auricular TWS o un producto de audio Bluetooth y necesita una antena que se adapte a sus requisitos mecánicos y de RF específicos,contáctanospara analizar sus dibujos, especificaciones técnicas, requisitos de personalización, muestras y planes de producción con el equipo de ingeniería de antenas de Qianmu.
