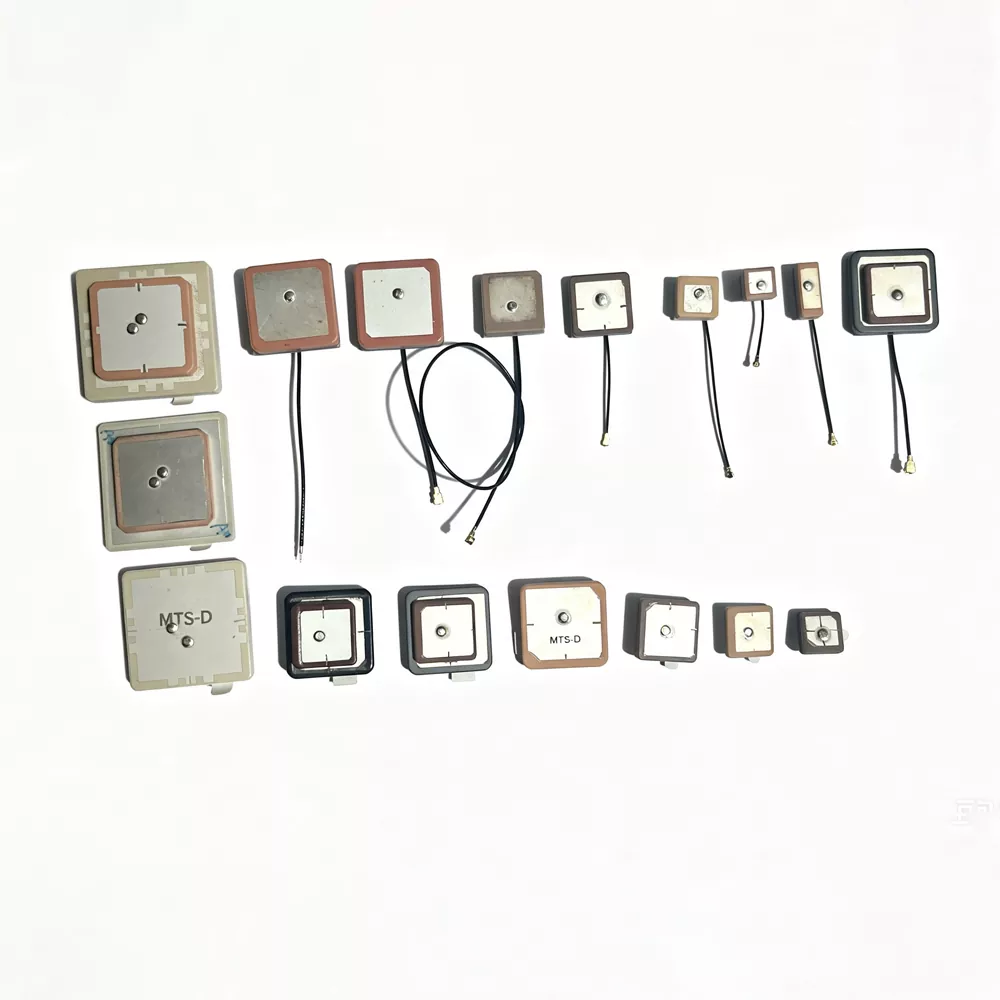

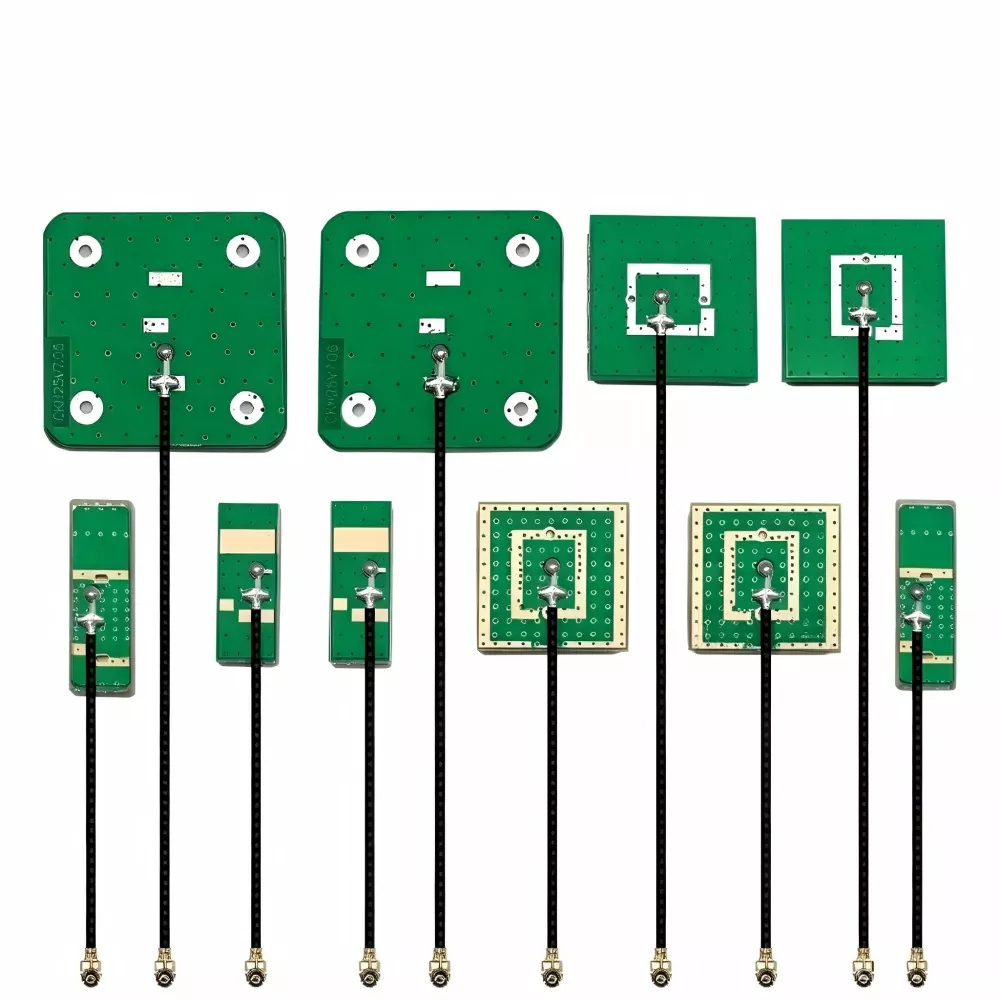

Antena GPS BeiDou

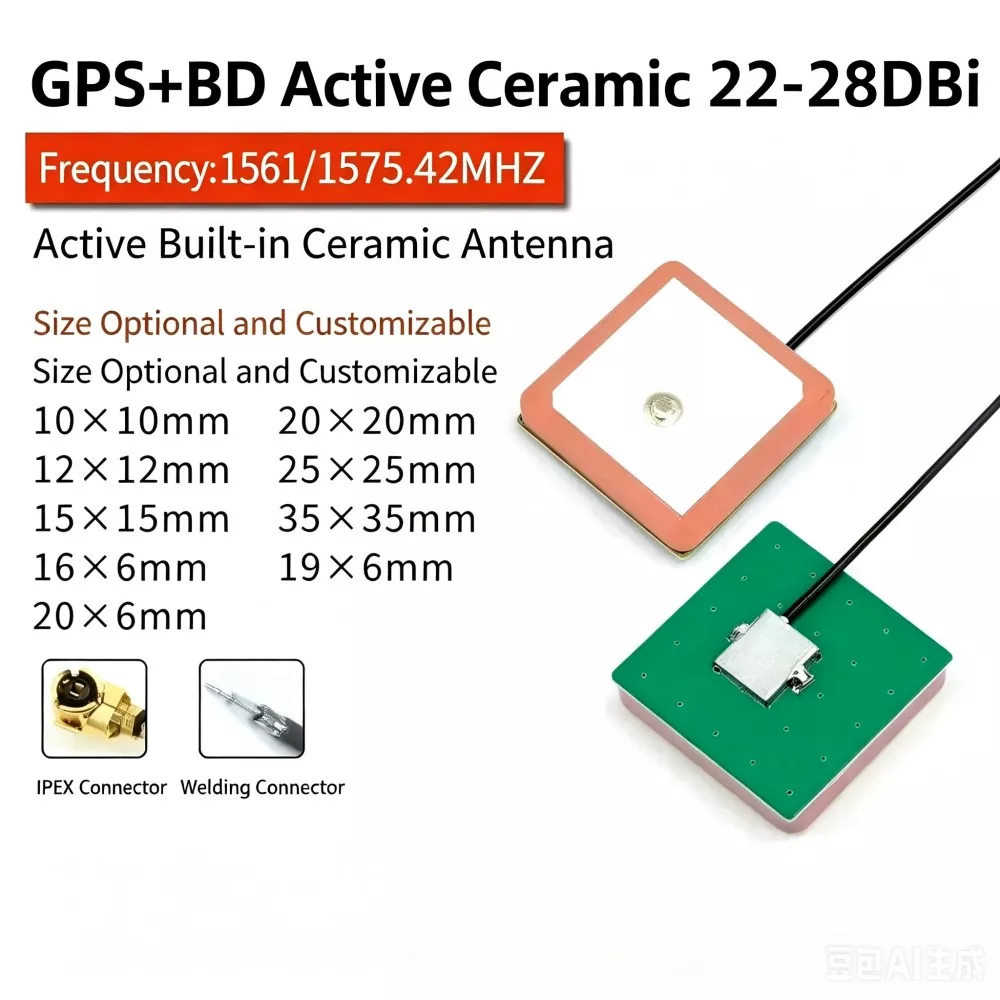

Una antena GPS BeiDou es un componente RF de navegación por satélite diseñado para la recepción de señales de frecuencia L1/B1, incluidos GPS L1 (1575,42 MHz) y BeiDou B1 (1561 MHz).

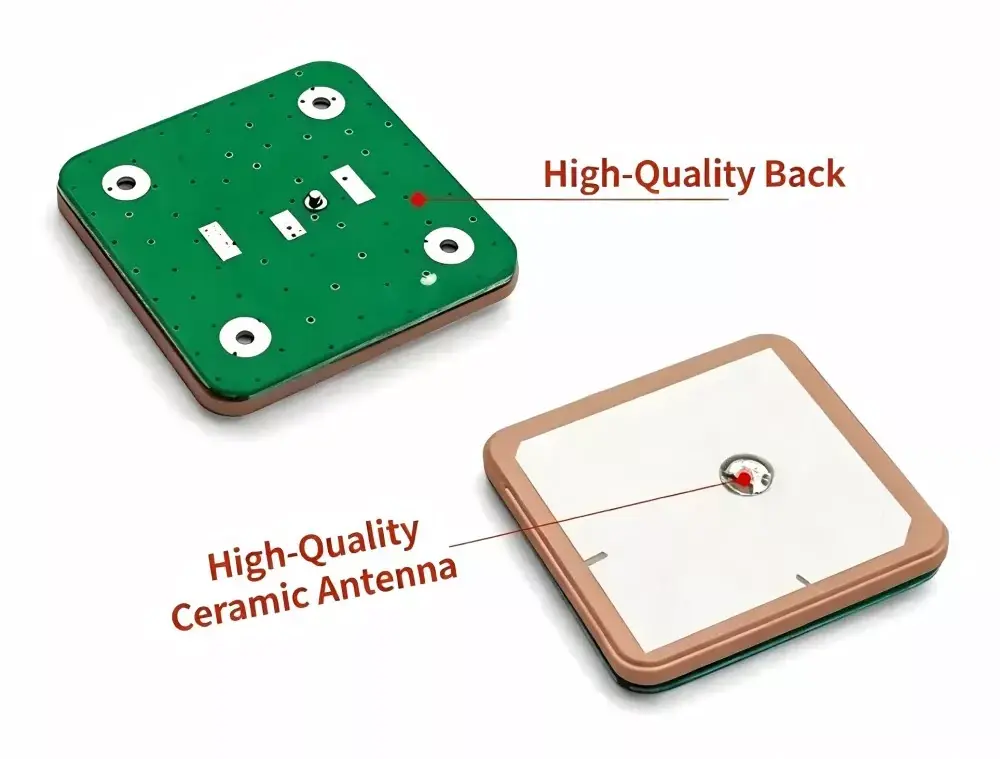

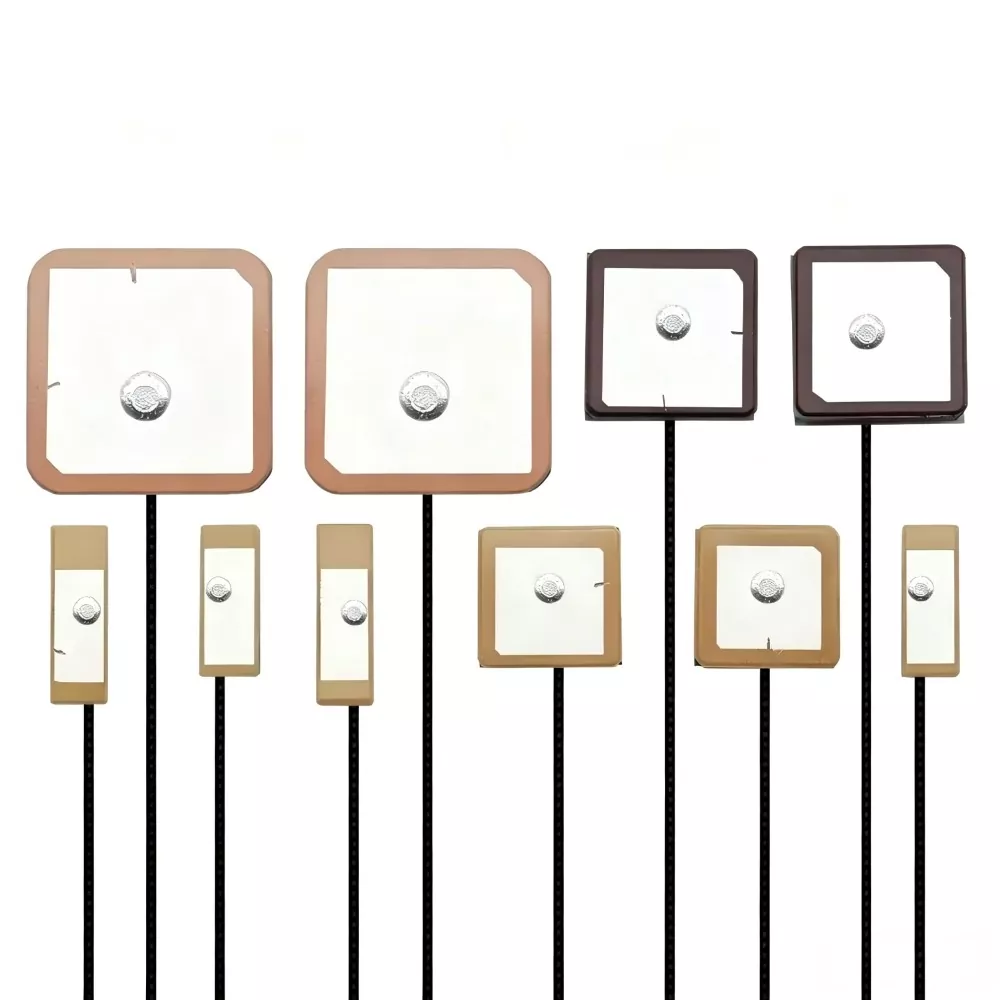

La antena normalmente utiliza una estructura de parche dieléctrico cerámico con un material de alta permitividad. La recepción de la señal se logra mediante resonancia electromagnética entre el parche metálico y el sustrato cerámico, convirtiendo señales débiles de RF de satélite en señales eléctricas de bajo ruido para el procesamiento del receptor GNSS.

La polarización circular derecha (RHCP) se utiliza para igualar las características de transmisión del satélite, reduciendo la pérdida por desajuste de polarización en entornos de recepción dinámicos.

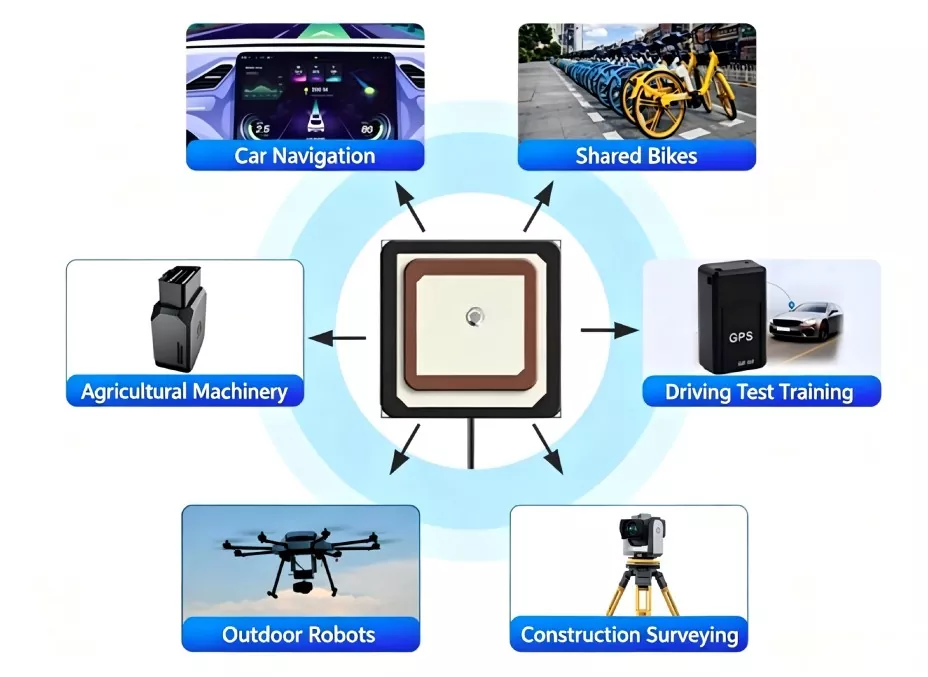

Dispositivos compatibles

Como fábrica fuente, producimos antena GPS BeiDou. Ofrece una compatibilidad excepcional y se utiliza ampliamente en los siguientes dispositivos:

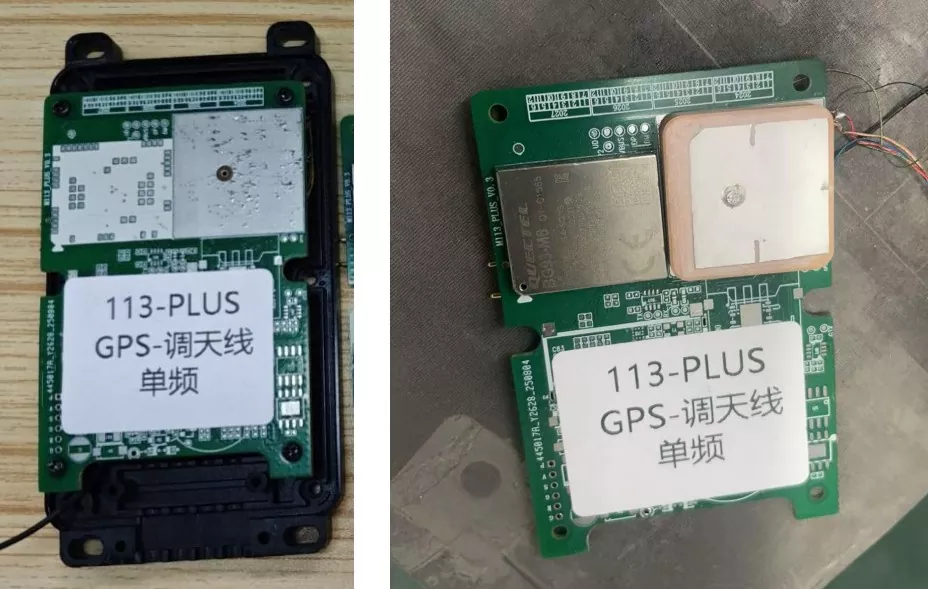

• En vehículos y viajes: sistemas de navegación en vehículos, cerraduras inteligentes para bicicletas compartidas y scooters eléctricos, cámaras para tablero y rastreadores OBD.

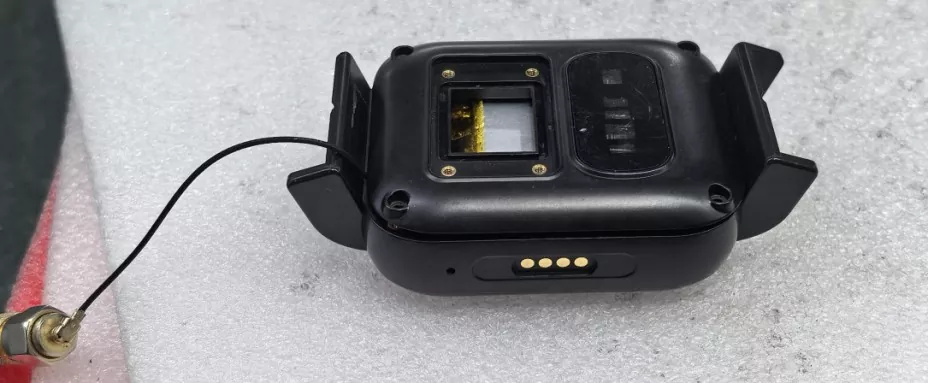

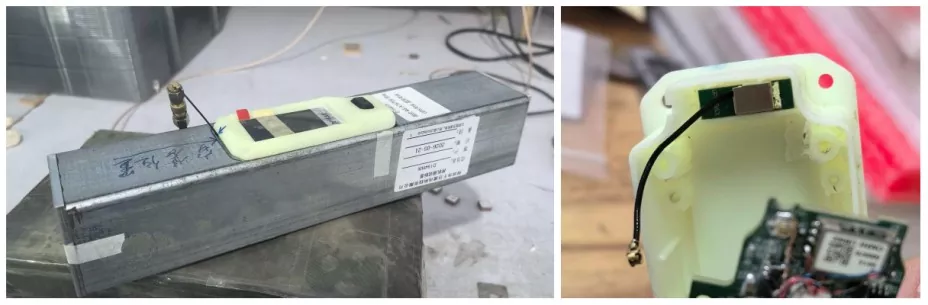

• Internet de las cosas y dispositivos portátiles: relojes inteligentes, tarjetas de ubicación para niños y personas mayores, rastreadores de mascotas en miniatura, etiquetas de seguimiento de activos.

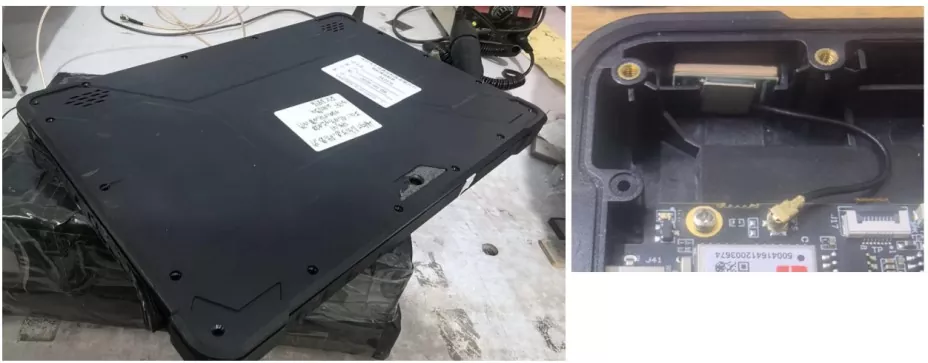

• Industria y topografía: terminales topográficos y cartográficos de alta precisión, controladores de vuelo de drones agrícolas, sensores IoT industriales y PDA portátiles.

Puntos de venta principales y datos reales medidos

Nosotros, la antena externa GPS de producción en fábrica, posee las siguientes ventajas principales:

1. El equilibrio definitivo entre tamaño y rendimiento: utilizando tecnología de cerámica multicapa cocida a baja temperatura (LTCC), este componente mantiene una frecuencia de resonancia estable incluso en un paquete ultradelgado que mide solo 16 × 6 × 4,5 mm, lo que lo hace ideal para dispositivos IoT en miniatura con espacio limitado.

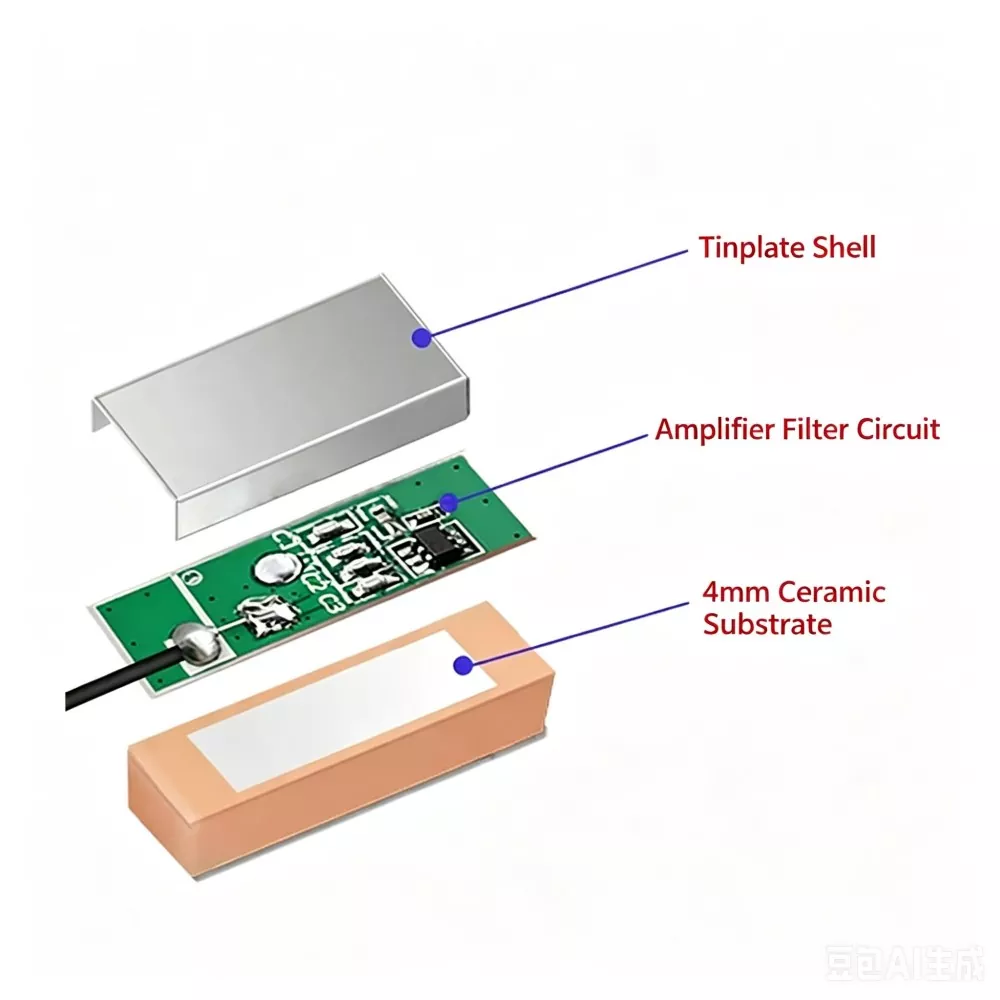

2. Excelente capacidad de detección de señales débiles: Equipado con un LNA (amplificador de bajo ruido) de alto rendimiento, la figura de ruido medida (NF) es ≤2,0 dB y la ganancia puede alcanzar 25 dB ± 3 dB. En pruebas reales, el tiempo de adquisición de satélites de arranque en frío del dispositivo se redujo a 25 segundos y puede adquirir de manera estable más de 7 satélites incluso en entornos de cañones urbanos.

3. Estabilidad a altas temperaturas: El coeficiente de temperatura del dieléctrico cerámico se controla dentro de ±30 ppm/℃. En ambientes extremos que van desde -40 ℃ a 85 ℃, el cambio de frecuencia resonante es ≤±5 MHz, muy superior al de las antenas de PCB convencionales.

4. Adaptación de impedancia y antiinterferencias: Diseño de impedancia estándar de 50 Ω con VSWR ≤ 1,5; Disponible opcionalmente con un revestimiento de ferrita en la superficie, que ofrece supresión fuera de banda ≥ 40 dB y protege eficazmente la placa base de interferencias de alta frecuencia, como los convertidores DC-DC.

Especificaciones y parámetros técnicos básicos

Comparación en profundidad con productos de la competencia.

1. Requisitos de autorización

La antena debe colocarse en una zona despejada. No debe haber objetos metálicos grandes dentro de un ángulo de elevación de 30° por encima de la antena. Se debe reservar un plano de tierra continuo de 7 cm × 7 cm debajo de la antena como reflector, sin permitir un recorrido directamente debajo del área activa.

2. Aislamiento EMI

Mantenga la antena alejada de componentes de alto ruido como convertidores CC-CC, osciladores de cristal, CPU y altavoces. Se recomienda una distancia mínima de separación de 2 cm.

3. Control de impedancia

Mantenga una impedancia controlada de 50 Ω desde el punto de alimentación de la antena hasta el módulo GNSS. Las trazas de RF deben mantenerse cortas, con un recorrido suave y sin curvas en ángulo recto.

4. Control de orientación

La superficie cerámica debe mirar hacia arriba y permanecer paralela al plano de tierra. El ángulo de inclinación no debe exceder los 15° para mantener características de recepción RHCP estables.

Consideraciones de ingeniería de RF

1. Dependencia del plano de tierra

Una antena GNSS requiere un plano de tierra estable. El rendimiento está directamente correlacionado con el tamaño y la simetría del terreno.

2. Sensibilidad del entorno de rutas múltiples

Los entornos urbanos introducen rutas de reflexión de señales que degradan la precisión del posicionamiento y aumentan la dilución de la precisión (DOP).

3. Contribución del ENL

La ganancia del amplificador de bajo ruido mejora la sensibilidad de adquisición pero también aumenta la susceptibilidad a la interferencia fuera de banda si el filtrado es insuficiente.

4. Estabilidad de frecuencia

Los coeficientes de temperatura del dieléctrico cerámico afectan la deriva resonante en condiciones de ciclo térmico.

¿Cómo elegir el producto adecuado?

Al seleccionar una antena externa GPS, considere los siguientes factores clave:

1. Frecuencia y polarización Confirme si el dispositivo requiere GPS L1, BeiDou B1 o soporte de doble frecuencia. No mezcle antenas GNSS de polarización circular con antenas de polarización lineal, como las de tipo 2,4G, ya que esto provocará una falta de coincidencia y una recepción degradada.

2. Espacio de instalación Para dispositivos compactos, normalmente se utiliza una antena de cerámica debido a su pequeño factor de forma. Para aplicaciones sensibles al costo con suficiente espacio, se pueden considerar antenas de PCB. En entornos de RF complejos, las antenas cerámicas proporcionan un rendimiento más estable.

3. Diseño activo o pasivo Si el dispositivo tiene una carcasa metálica o una línea de alimentación de RF larga (>1 m), se recomienda una antena activa con un LNA integrado para compensar la pérdida de señal.

4. Datos de validación La selección debe basarse en el rendimiento medido en el campo (por ejemplo, adquisición satelital, C/N0, tiempo de arranque en frío), no solo en las especificaciones de laboratorio.

¿Por qué elegirnos (Qianmu Communications)?

• Suministro directo desde la fábrica de origen: Rechazamos los márgenes de beneficio de los intermediarios y ofrecemos precios de fábrica altamente competitivos con MOQ flexibles.

• Sólidas capacidades de I+D y personalización: Contamos con un equipo de ingenieros de RF profesionales que pueden personalizar rápidamente el tamaño del chip cerámico, la forma de la capa de plata y la ganancia de LNA según su estructura de identificación y diseño de PCB.

• Validación de casos reales: nuestros productos se han integrado con éxito en las cadenas de suministro de varias marcas líderes de bicicletas compartidas, navegación en vehículos y dispositivos portátiles inteligentes, resolviendo innumerables problemas como "búsqueda lenta de estrellas y pérdida frecuente de estrellas".

• Servicios de ciclo de vida completo: brindamos soporte técnico integral, desde simulaciones de adaptación de impedancia antes de la venta y orientación sobre el diseño de la antena hasta un análisis rápido de productos defectuosos después de la venta.

Preguntas frecuentes

P1: ¿Se pueden utilizar indistintamente antenas cerámicas en diferentes bandas de frecuencia?

R: No. Las antenas GNSS y las antenas 2,4G/5,8G utilizan diferentes tipos de polarización y mecanismos operativos. Las antenas GNSS suelen ser RHCP, mientras que las antenas 2,4G/5,8G están polarizadas linealmente. La falta de coincidencia entre la polarización y la frecuencia da como resultado una degradación significativa de la señal o una pérdida de sincronización del satélite.

P2: ¿Por qué el tamaño de la antena afecta el rendimiento?

R: El rendimiento de la antena cerámica está relacionado con el área de radiación efectiva y la constante dieléctrica. Un volumen cerámico mayor generalmente mejora la ganancia y la sensibilidad. Sin embargo, en diseños compactos, el rendimiento se puede optimizar parcialmente mediante la sintonización de la antena y el diseño del plano de tierra.

P3: ¿Cuál es la impedancia de la antena externa GPS?

R: La impedancia de diseño estándar es de 50 Ω, que se usa comúnmente en sistemas frontales de RF GNSS. Se pueden admitir valores de impedancia personalizados según los requisitos de coincidencia a nivel del sistema.

P4: ¿Cómo se verifica el rendimiento de la instalación?

R: La evaluación generalmente se basa en métricas del receptor GNSS, como el recuento de adquisiciones de satélites, la SNR (relación señal-ruido) y el tiempo de arranque en frío en condiciones de cielo abierto. Para un funcionamiento estable, se esperan múltiples bloqueos de satélites y valores C/N0 consistentes en un entorno de prueba estándar.
