Antena externa GPS

La antena externa GPS es un componente de radiofrecuencia independiente especialmente diseñado para recibir señales de RF débiles de los sistemas globales de navegación por satélite (GNSS), incluidos GPS, Beidou, GLONASS, Galileo y otros sistemas satelitales. A diferencia de las antenas integradas, está separada del dispositivo principal mediante un cable coaxial. Este diseño supera las limitaciones de blindaje físico de los gabinetes de los equipos, lo que permite instalar la antena en áreas exteriores abiertas o en techos de vehículos para un campo de visión (FOV) óptimo de los satélites.

¿Cómo funciona?

 Las señales de RF transmitidas por los satélites GPS son extremadamente débiles cuando llegan al suelo (normalmente oscilan entre -125 dBm y -160 dBm). La antena externa GPS de alta calidad garantiza una captura eficiente de la señal a través del siguiente mecanismo:

1. Coincidencia de polarización circular derecha (RHCP)

La antena presenta un diseño especial de parche de microbanda que coincide perfectamente con las características de polarización circular derecha de las señales de satélite, eliminando así la atenuación de la señal causada por cambios en la orientación del dispositivo.

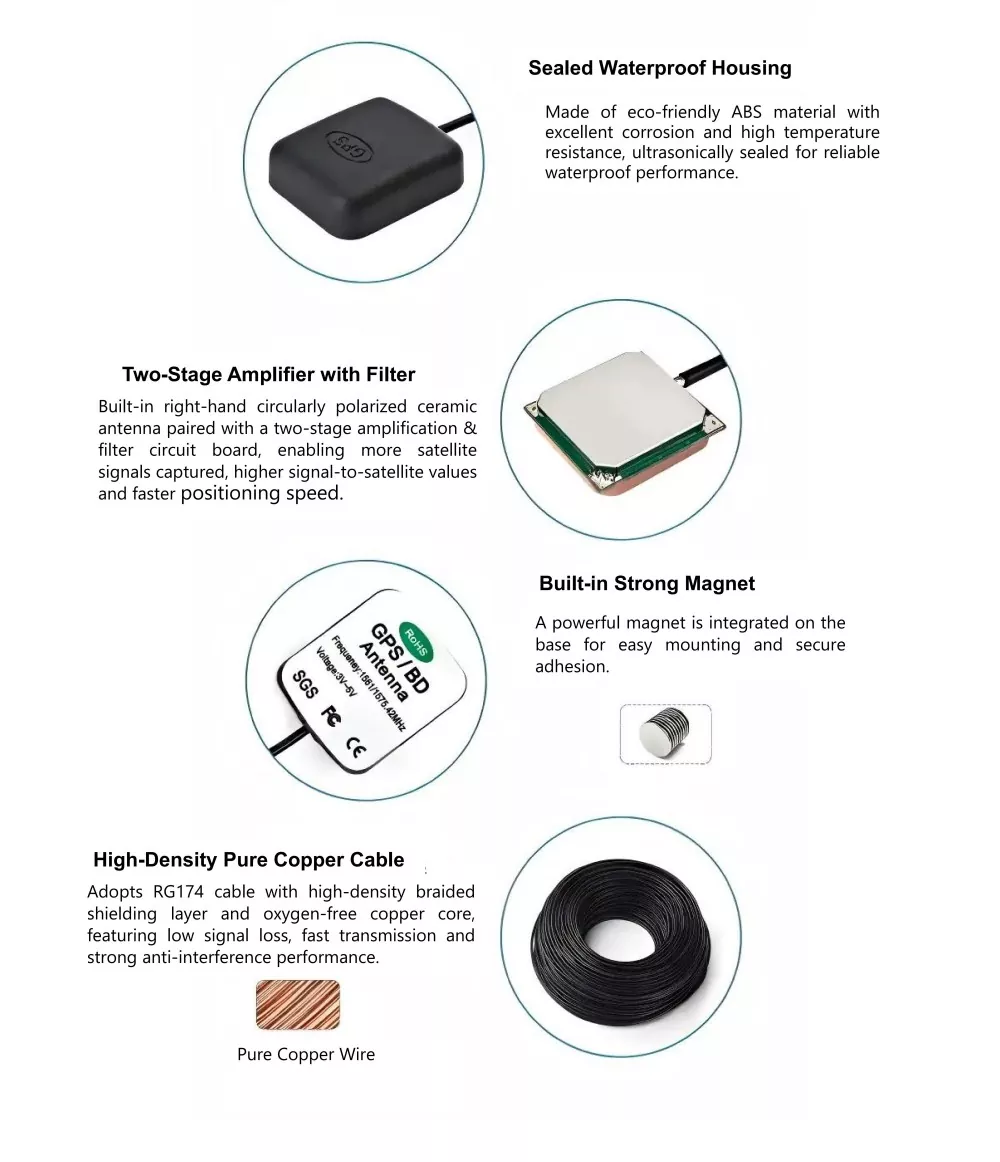

2. Amplificador de bajo ruido LNA

LNA (amplificador de bajo ruido) de alto rendimiento incorporado que amplifica señales débiles mientras mantiene una figura de ruido extremadamente baja (normalmente <2 dB) y compensa la pérdida de inserción incurrida durante la transmisión del alimentador.

3. Diseño de interferencia anti-multitrayecto

Al optimizar el plano de tierra y la estructura de la bobina de choque, se suprimen eficazmente las señales de interferencia de baja elevación reflejadas desde los edificios o el suelo.

Puntos de venta principales

Como empresa profundamente arraigada en el campo de RF, conocido fabricante de antenas de China, nuestro producto ha demostrado ventajas significativas en pruebas reales:

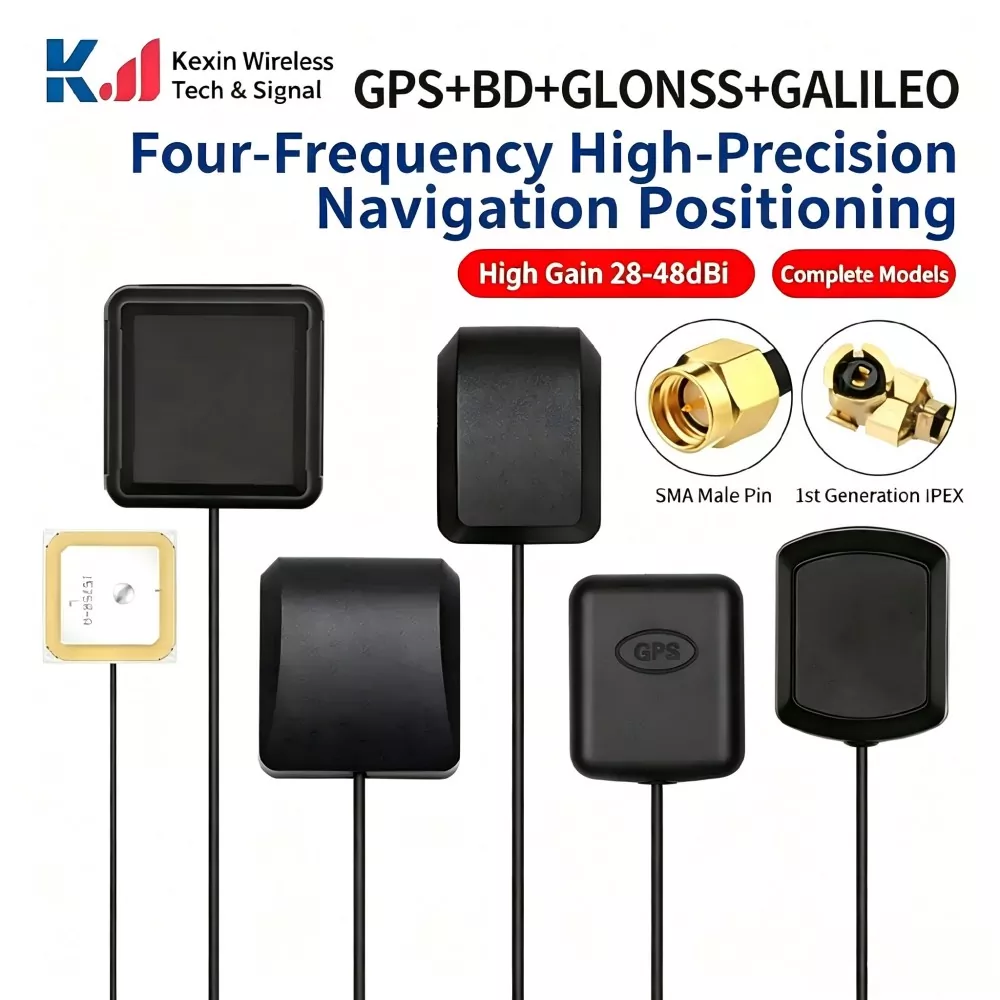

• Compatibilidad multisistema en toda la banda de frecuencia

Admite bandas de frecuencia completa L1/L2/L5/L6 y L-Band, integrándose perfectamente con sistemas como GPS, BeiDou y Galileo para cumplir con los requisitos de posicionamiento RTK de alta precisión.

• Excelente capacidad antiinterferencias

Los datos medidos muestran que, incluso en cañones urbanos complejos o cerca de torres de transmisión de alto voltaje, la capacidad de supresión fuera de banda sigue siendo excelente, lo que reduce efectivamente el riesgo de pérdida de bloqueo del sistema.

• Estándar de protección de grado industrial

Cuenta con encapsulación ultrasónica y un diseño dual a prueba de agua, logrando una clasificación de protección IP67 y manteniendo un rendimiento estable incluso en entornos extremos que van desde -40 ℃ a +85 ℃.

• Servicios personalizados flexibles

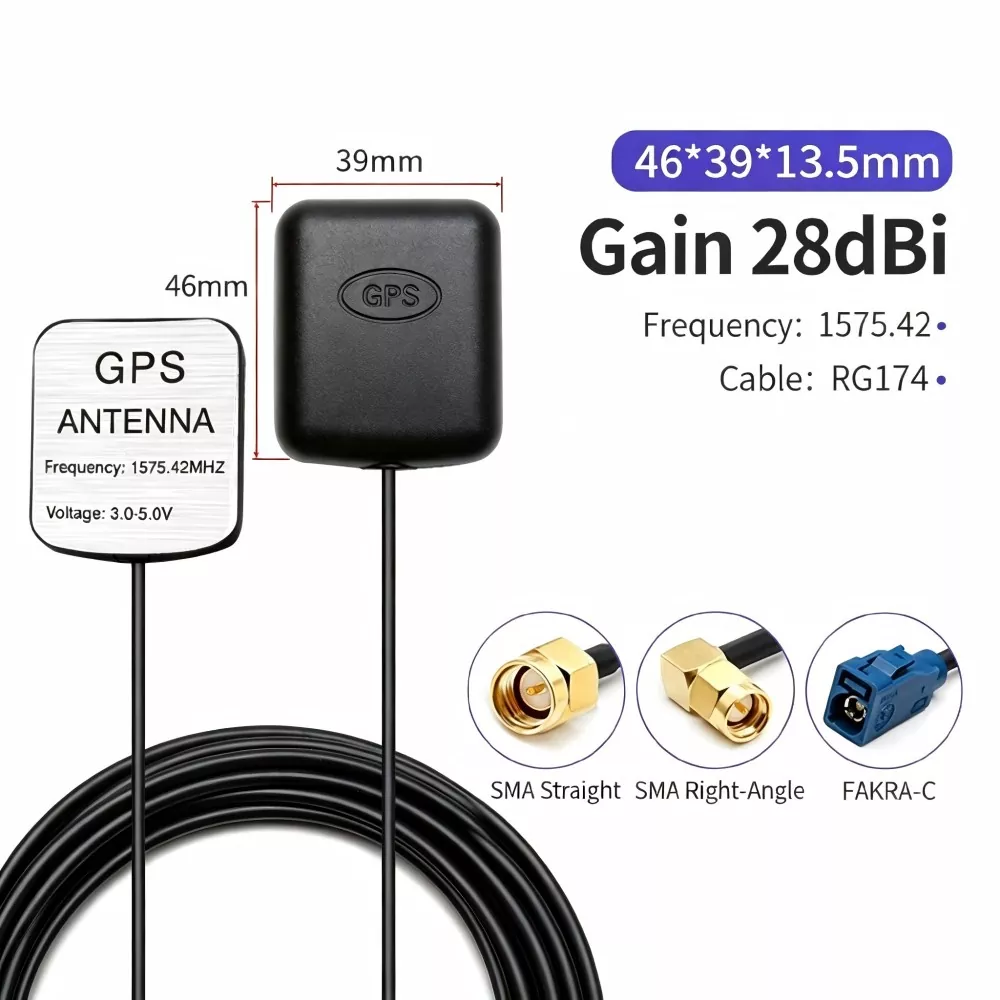

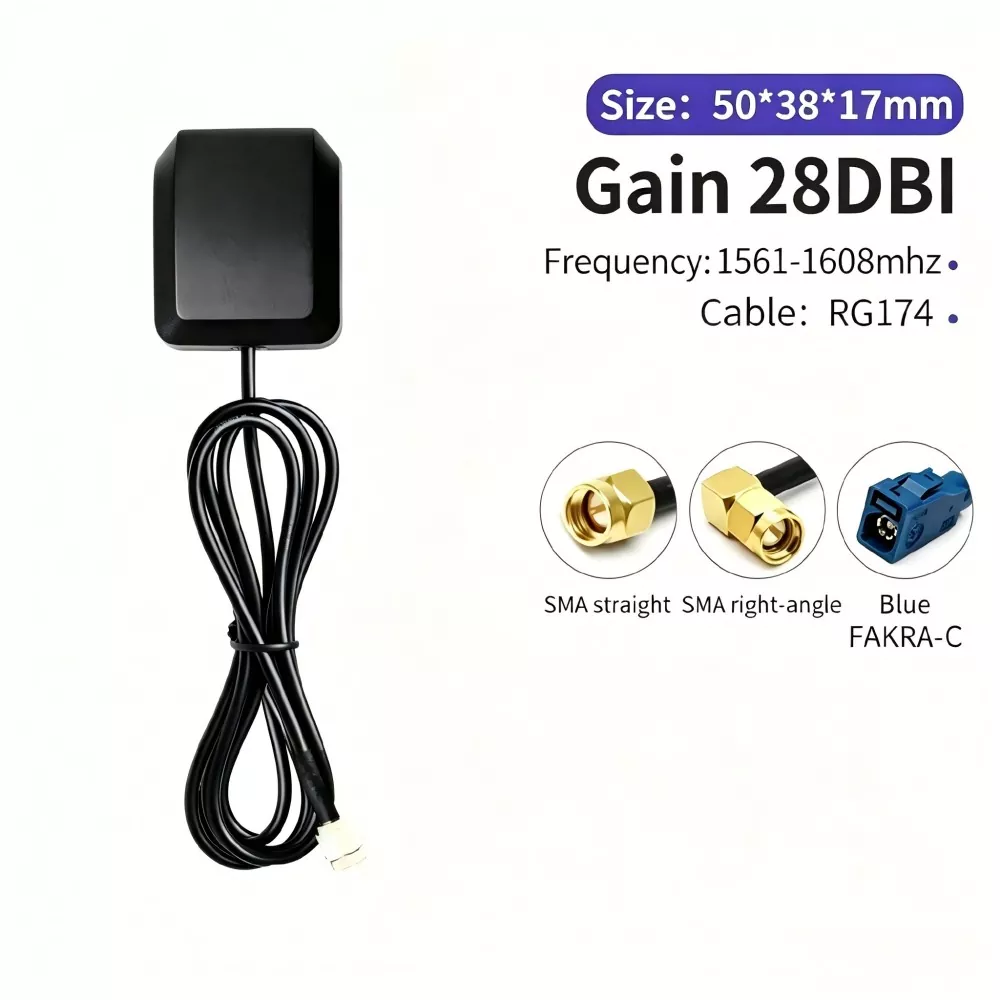

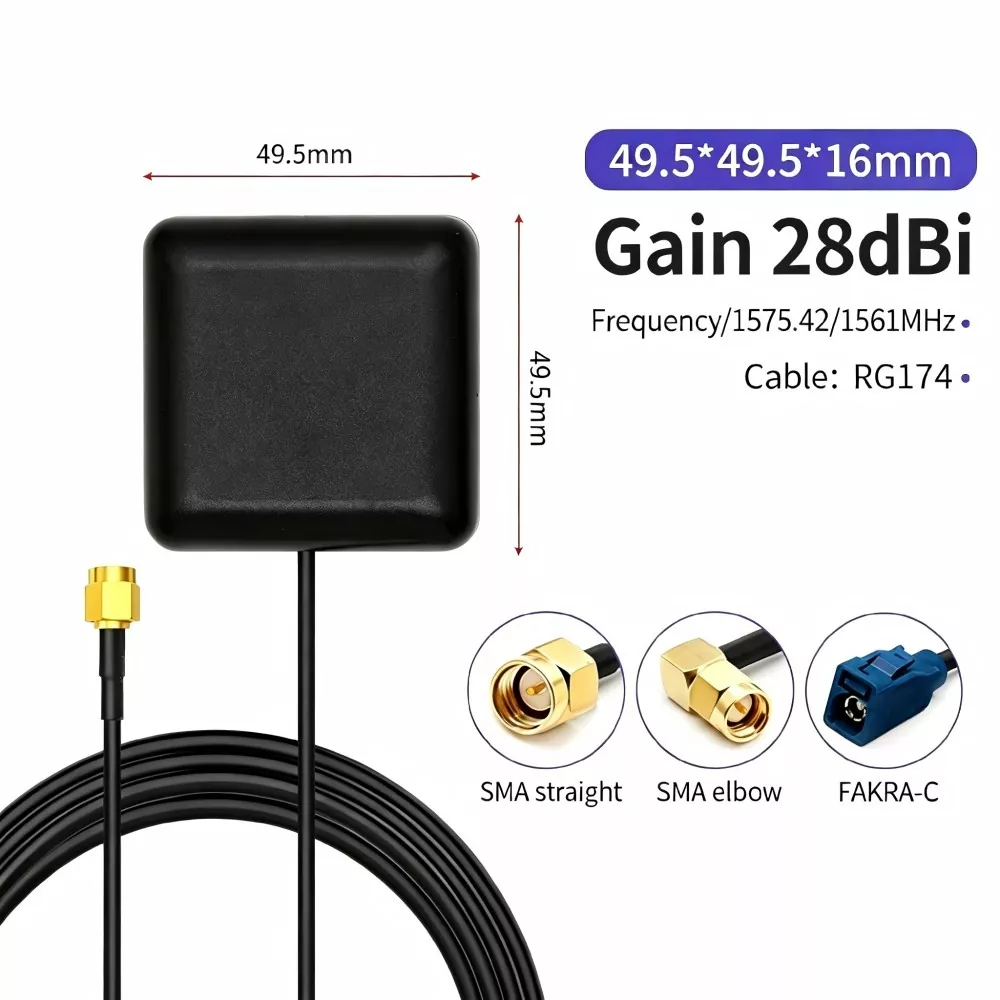

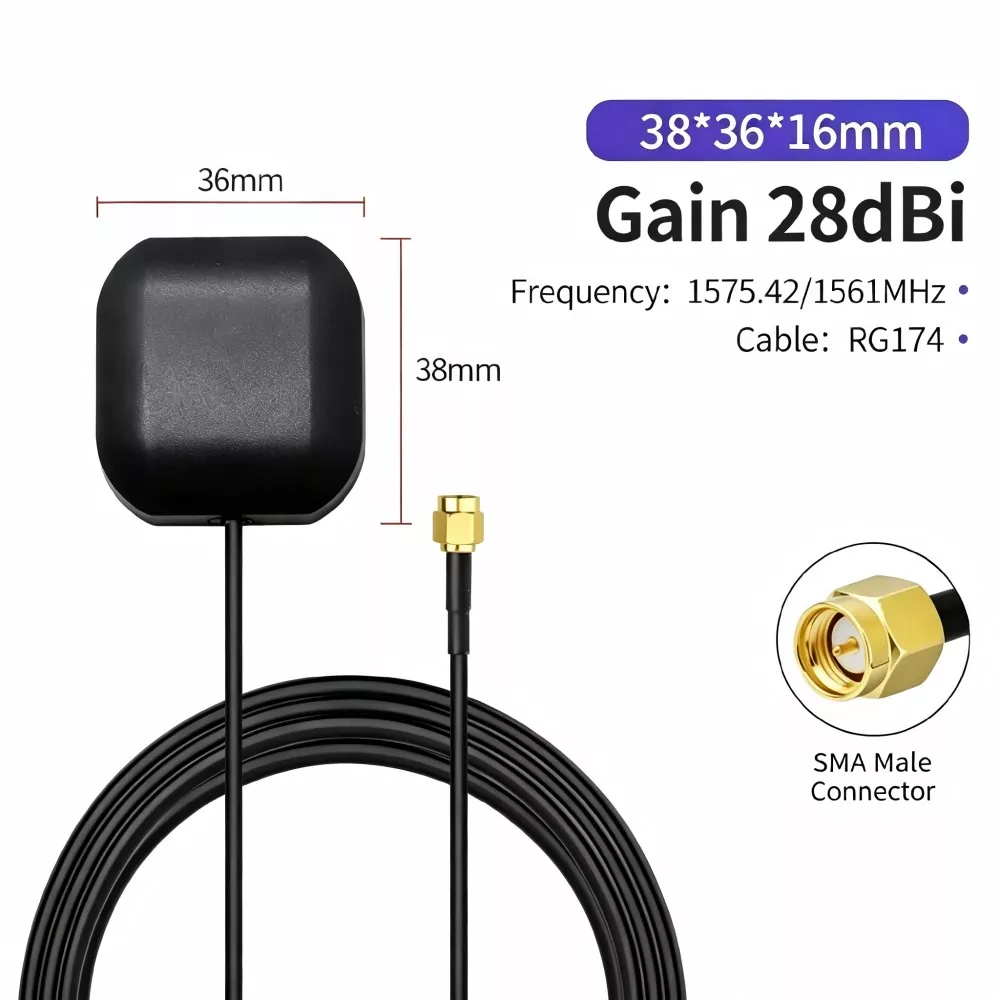

Admite la personalización de varias interfaces como SMA y TNC; La longitud del cable y los métodos de montaje magnético/tornillo se pueden ajustar según los requisitos.

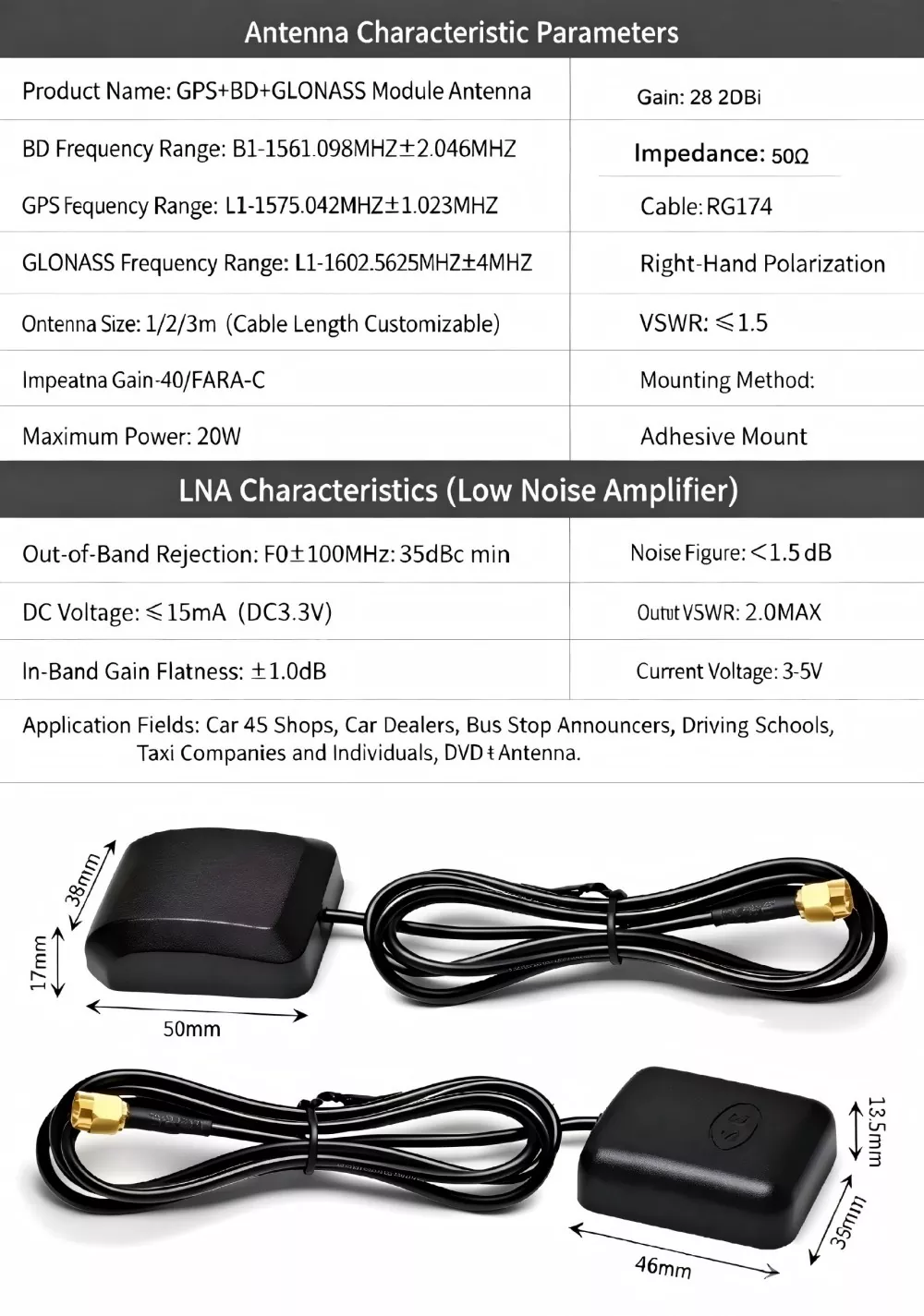

Especificaciones técnicas

¿Qué dispositivos son compatibles?

Nuestra antena externa GPS se utiliza ampliamente en los siguientes campos:

1. Vehículos inteligentes conectados y ADAS

Instalado en el techo del vehículo, penetra la película antiexplosión del vehículo para proporcionar un posicionamiento a nivel de centímetros para la conducción autónoma y los sistemas de gestión de flotas.

2. Agricultura de precisión y drones

Montado en la parte superior de drones agrícolas o maquinaria agrícola, presenta una fuerte resistencia a las interferencias electromagnéticas, lo que garantiza un desplazamiento automático preciso y una pulverización precisa de pesticidas.

3. Levantamiento geodésico y sincronización horaria de la estación base

Como componente central de las estaciones base o receptores RTK, el error del centro de fase estable (±2 mm) garantiza una precisión de medición de nivel milimétrico.

4. Navegación marítima y naval

El diseño resistente a la corrosión por niebla salina garantiza datos de rumbo y posición continuos y confiables incluso en entornos marinos hostiles.

5. Seguimiento de activos de IoT

Diseñado con cables largos, puede ocultarse fácilmente en el exterior de contenedores o maquinaria grande, lo que permite el monitoreo de la logística en todo el mundo.

Comparación en profundidad con productos de la competencia.

Guía ilustrada de instalación y uso

1. Selección de ubicación: asegúrese de instalar la antena en una superficie nivelada con una vista sin obstáculos y libre de interferencias metálicas (como el techo de un automóvil o la parte superior de un equipo).

2. Tratamiento de impermeabilización: Los puntos de conexión exteriores deben sellarse utilizando una cinta impermeable autofundible aplicada en un método de envoltura "321" para evitar que el agua de lluvia fluya a lo largo del cable hacia el equipo.

3. Conexión a tierra y protección contra rayos: Antes de que el cable de alimentación ingrese a la sala de equipos o al dispositivo, se recomienda instalar un pararrayos del alimentador y asegurarse de que esté correctamente conectado a tierra cerca.

4. Especificaciones de cableado: Al tender los cables, se deben instalar "bucles de goteo (curvas en forma de U)" para evitar que el agua de lluvia fluya hacia atrás.

¿Cómo elegir la antena externa GPS adecuada?

Buscando un proveedor confiable En ese momento, se recomienda centrarse en evaluar los siguientes tres puntos:

1. Aclare los requisitos de la banda de frecuencia: para navegación básica, simplemente seleccione la antena de frecuencia única L1. Si se requiere RTK de alta precisión o rendimiento antiinterferencias, asegúrese de elegir una antena multifrecuencia L1/L2/L5.

2. Evalúe el entorno de instalación: para uso en vehículos o en exteriores, la clasificación de impermeabilidad IP67 más una base magnética es la mejor opción; para estaciones base fijas, se recomienda la instalación de tornillos combinada con una bobina de inducción para mitigar trayectorias múltiples.

3. Verifique la pérdida del cable: si la longitud del cable excede los 5 metros, el proveedor debe proporcionar cables de baja pérdida; de lo contrario, la ganancia del LNA se verá compensada por la pérdida del cable.

¿Por qué elegirnos?

Shenzhen Qianmu Communication Technology Co., Ltd. no solo es un fabricante de antenas externas GPS sino también su socio tecnológico de RF de confianza. Contamos con nuestras propias cámaras anecoicas de microondas desarrolladas de forma independiente y un equipo de ingenieros experimentados, lo que nos permite brindar servicios personalizados integrales que cubren la creación de prototipos, pruebas y producción en masa. Aprovechando el ecosistema de la industria electrónica bien establecido de Shenzhen, ofrecemos plazos de entrega competitivos y soluciones rentables manteniendo al mismo tiempo una excelente calidad del producto.

Preguntas frecuentes

P1: ¿Es compatible con el sistema BeiDou?

R: Absolutamente. Nuestra antena presenta un diseño de alimentación múltiple y es compatible de forma nativa con los principales sistemas GNSS globales, incluidos GPS, BeiDou, GLONASS y Galileo.

P2: Como fabricante, ¿cuál es la cantidad mínima de pedido (MOQ)?

R: Apoyamos opciones de adquisición flexibles. Para los modelos estándar, aceptamos pedidos de prueba en lotes pequeños. Para modelos personalizados, comuníquese con nuestro equipo de ventas para obtener la cotización más reciente e información MOQ específica.

P3: ¿Cómo se elige entre una antena GPS externa activa y un modelo pasivo?

R: Para aplicaciones automotrices, sistemas de control industrial, proyectos topográficos y cartográficos y aplicaciones al aire libre, se requiere una antena externa GPS activa. Los modelos pasivos solo son adecuados para distancias interiores muy cortas, dentro de 1 metro, y pueden experimentar una pérdida de señal significativa en cables más largos. Todos los modelos emblemáticos de Qianmu Factory adoptan diseños activos.

P4: ¿Puede la antena utilizar un cable extendido? ¿Cuál es la longitud máxima admitida?

R: La longitud máxima recomendada para el cable estándar RG174 es de 10 metros. Si la longitud del cable supera los 10 metros, comuníquese con el proveedor para reemplazarlo con un cable RF LMR de baja pérdida. La fábrica también puede personalizar antenas extralargas con cables de hasta 20 metros.
