Para los modernos equipos policiales y de grabación de campo, el posicionamiento confiable es más que una conveniencia: puede afectar directamente la trazabilidad de la evidencia y la seguridad operativa.Qianmudesarrolla elAntena GPS para cámara corporalcomo antena cerámica GNSS de grado industrial para cámaras corporales, terminales de recolección de evidencia, equipos de patrulla y otros dispositivos móviles exigentes. Su compatibilidad con GPS, BeiDou, GLONASS y Galileo, su diseño RHCP y su resistente estructura cerámica están diseñados para mantener una recepción satelital estable en entornos desafiantes.
Una antena GPS dentro de una cámara corporal debe evitar obstrucciones del cuerpo humano, estructuras de dispositivos compactos, blindaje metálico, módulos de RF celulares, baterías y condiciones exteriores cambiantes. Por lo tanto, una antena GNSS adecuada necesita algo más que una recepción satelital básica. Este artículo explica cómo la construcción de antenas cerámicas, la polarización circular, el control de interferencias de RF, los materiales de amplia temperatura y la instalación correcta contribuyen a un posicionamiento estable. También compara las tecnologías de antenas FPC cerámicas y flexibles y describe consideraciones clave de selección e instalación para fabricantes de cámaras corporales profesionales.
Tabla de contenido
- ¿Qué es una antena GPS Body Cam?
- ¿Por qué es importante el rendimiento del GPS en las cámaras corporales?
- ¿Qué factores de rendimiento deberían evaluar los compradores?
- Antena GPS de cerámica frente a antena FPC
- Especificaciones técnicas clave
- ¿Cómo se debe instalar una antena GPS?
- Aplicaciones típicas
- Preguntas frecuentes
- Conclusión
¿Qué es una antena GPS Body Cam?
Una antena GPS Body Cam es un componente receptor GNSS especializado diseñado para adquirir señales de navegación por satélite para cámaras corporales y terminales portátiles de registro de pruebas. A diferencia de una antena GPS de uso general, debe funcionar dentro de un recinto compacto mientras se enfrenta a obstrucciones corporales, interferencias electrónicas, movimientos y entornos exteriores cambiantes.

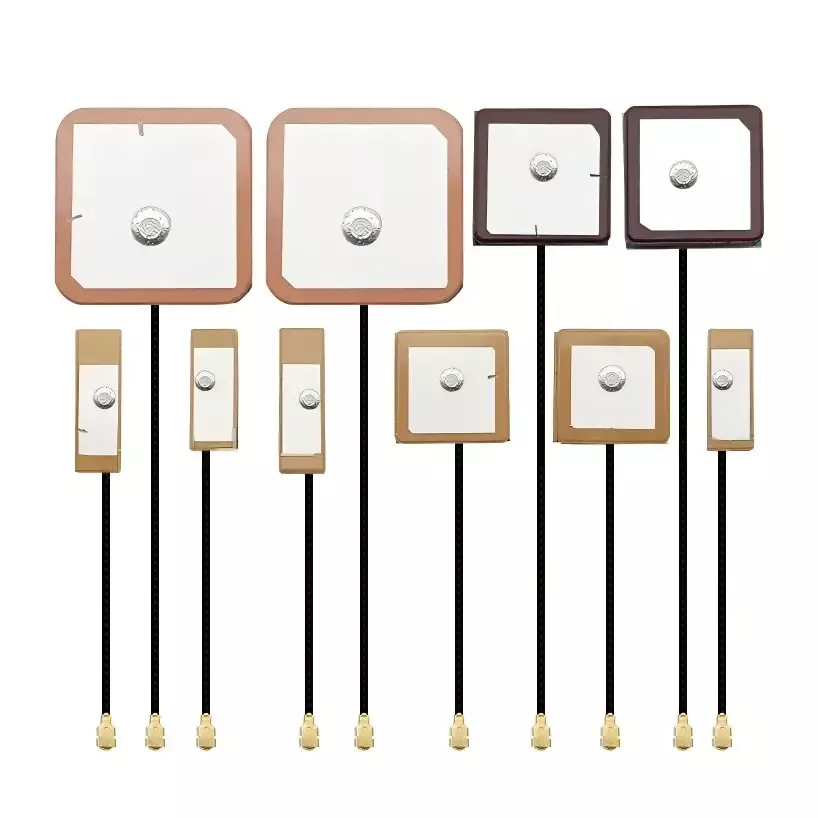

La solución de Qianmu utiliza una estructura de parche cerámico de alto dieléctrico y polarización circular derecha (RHCP). El diseño admite GPS L1 a 1575,42 MHz y BeiDou B1 a 1561 MHz, mientras que la compatibilidad con los principales sistemas de navegación por satélite puede admitir aplicaciones de posicionamiento profesional en los mercados nacionales e internacionales.
La antena recibe señales de satélite y pasa la señal de RF optimizada al chipset de posicionamiento. Luego, el dispositivo puede calcular información de ubicación, velocidad, hora y altitud y asociar datos de ubicación con audio y video grabados. Esto crea una conexión práctica entre el contenido grabado y el lugar donde ocurrió un evento.
¿Por qué es importante el rendimiento del GPS en las cámaras corporales?
Las cámaras corporales se utilizan con frecuencia mientras el personal camina, corre, gira, ingresa a edificios u opera vehículos. Estos movimientos crean un entorno de RF más difícil que el que normalmente experimenta un receptor GPS estacionario.
El posicionamiento estable puede proporcionar varios beneficios prácticos:
- Trazabilidad de la evidencia:La información de ubicación se puede asociar con imágenes grabadas y eventos operativos.
- Registros de trayectoria continua:La recepción satelital confiable ayuda a reducir las brechas en el seguimiento del movimiento.
- Conciencia operativa:Los equipos de campo pueden obtener información de ubicación más confiable durante las operaciones móviles.
- Deriva de posicionamiento reducida:Un mejor rendimiento de la antena puede ayudar a limitar las lecturas de ubicación inestables causadas por señales débiles o reflejadas.
- Despliegue global:La compatibilidad GNSS multisistema es útil para equipos destinados a diferentes mercados geográficos.
Por lo tanto, los fabricantes deben considerar la selección de la antena durante las primeras etapas del diseño de la cámara corporal en lugar de tratarla como una tarea final de selección de componentes.
¿Qué factores de rendimiento deberían evaluar los compradores?
1. Compatibilidad del sistema satelital
Las cámaras corporales profesionales se pueden implementar en diferentes países y entornos operativos. La compatibilidad con GPS y BeiDou y al mismo tiempo la compatibilidad con GLONASS y Galileo puede proporcionar una mayor flexibilidad al diseñar equipos para los mercados nacionales y extranjeros.
2. Polarización circular
Las señales de los satélites GNSS tienen características de polarización circular. Una antena RHCP está diseñada para coincidir con esta propiedad de la señal y puede ayudar a reducir el impacto de ciertas señales reflejadas y polarizadas incorrectamente. Esto resulta especialmente útil alrededor de edificios, vehículos, estructuras metálicas y otras superficies reflectantes.
3. Resistencia a las interferencias de RF
Una cámara corporal moderna puede contener módulos de comunicación 4G/5G, Wi-Fi, procesadores, baterías y otros circuitos electrónicos. Estos componentes pueden crear un entorno eléctricamente complejo. La coincidencia de antenas y la separación física adecuada pueden ayudar a reducir el acoplamiento de RF no deseado y mejorar la estabilidad del posicionamiento.
4. Confiabilidad ambiental
Los equipos profesionales pueden estar expuestos al calor del verano, al frío del invierno, a vibraciones, impactos, humedad y a un funcionamiento prolongado en exteriores. El diseño cerámico industrial de Qianmu está especificado para un rango de temperatura de funcionamiento de -40 °C a +75 °C, lo que admite aplicaciones en las que los componentes de consumo pueden no proporcionar un margen ambiental suficiente.
5. Durabilidad mecánica
Los equipos que se llevan en el cuerpo experimentan movimientos y manipulación física repetidos. Una estructura de antena cerámica rígida puede proporcionar una mejor estabilidad dimensional que una estructura flexible en aplicaciones donde la durabilidad mecánica es una prioridad.
Antena GPS de cerámica frente a antena FPC
Tanto las tecnologías de antenas cerámicas como las de FPC pueden resultar útiles, pero sus características son diferentes. La elección correcta depende de la estructura del producto, el espacio disponible, las condiciones ambientales, el rendimiento de posicionamiento requerido y la aplicación de destino.
| Factor de comparación | Antena de cerámica Qianmu | Antena GPS FPC estándar |
|---|---|---|
| Material del núcleo | Cerámica industrial sinterizada de alta temperatura | Película PI flexible |
| Recepción de señal | Diseñado para una fuerte adquisición de señales satelitales | Adecuado para aplicaciones compactas de uso general |
| Polarización | RHCP | Depende del diseño de la antena. |
| Temperatura de funcionamiento | -40°C a +75°C | Depende del modelo específico |
| Estructura mecánica | Construcción cerámica rígida | Construcción de película flexible |
| Control de interferencias | Diseñado para entornos de RF exigentes | Más dependiente del diseño y la instalación del sistema |
| Aplicación típica | Cámaras corporales profesionales y terminales industriales | Electrónica portátil y de consumo compacta |
Para los fabricantes que desarrollan dispositivos profesionales de registro de evidencia, una antena GNSS de cerámica puede ofrecer una combinación útil de rendimiento de RF, resistencia ambiental y estabilidad estructural.
Especificaciones técnicas clave
Al evaluar una antena GPS para una cámara corporal, los ingenieros deben revisar las especificaciones mecánicas y de RF completas en lugar de centrarse únicamente en la compatibilidad de frecuencia nominal.
| Parámetro | Especificación de Qianmu |
|---|---|
| Tipo de producto | Antena de cerámica de montaje en superficie GNSS |
| Bandas operativas | GPS L1: 1575,42 MHz; BeiDou B1: 1561MHz |
| Polarización | Polarización circular derecha (RHCP) |
| Impedancia característica | 50Ω |
| VSWR | ≤1,8 |
| Ganancia máxima | 3,0–3,8 dBi |
| Temperatura de funcionamiento | -40°C a +75°C |
| Temperatura de almacenamiento | -45°C a +80°C |
| Instalación | Colocación SMT, soldadura por orificios o conectores personalizados |
Estas especificaciones proporcionan un punto de partida útil para los ingenieros de RF. Sin embargo, el rendimiento final de la antena siempre debe verificarse después de la integración en la carcasa completa de la cámara, ya que los materiales de la carcasa, la ubicación de la batería, la disposición de la PCB, el enrutamiento de los cables y los módulos inalámbricos cercanos pueden afectar significativamente el rendimiento real de RF.
¿Cómo se debe instalar una antena GPS?
Incluso una antena de alto rendimiento puede tener un rendimiento inferior si se instala incorrectamente. Por lo tanto, es esencial una integración mecánica y de RF adecuada.
Elija una posición de instalación adecuada
El área de radiación cerámica no debe quedar cubierta directamente por carcasas metálicas, baterías o soportes metálicos. Generalmente es preferible un área no metálica hacia la parte superior de la cámara corporal. Qianmu recomienda mantener al menos 15 mm de separación de las antenas 4G/5G y Wi-Fi donde la estructura del producto lo permita.
Siga los procedimientos de soldadura correctos
Para antenas tipo clavija, las uniones de soldadura deben estar completas y seguras. Para productos SMT, la antena debe alinearse correctamente y montarse de acuerdo con el proceso de PCB recomendado. Se debe evitar una presión mecánica excesiva porque los componentes cerámicos pueden dañarse si se manipulan incorrectamente.
Enrutamiento de cables de control y líneas eléctricas
Los cables de la antena deben tenderse con cuidado para reducir el acoplamiento innecesario con líneas eléctricas y circuitos de alta corriente. Cuando sea necesario, también se pueden utilizar materiales aislantes para aislar la antena de fuertes fuentes de interferencias eléctricas.
Pruebe el dispositivo completo
Las pruebas de componentes en laboratorio son importantes, pero no deben reemplazar la verificación de la máquina completa. Después del ensamblaje, los fabricantes deben evaluar la adquisición de satélites con arranque en frío y en caliente, la precisión del posicionamiento, el recuento de satélites y la continuidad de la trayectoria en condiciones exteriores realistas.
¿Qué aplicaciones pueden utilizar una antena GPS Body Cam?
Una antena GNSS profesional puede admitir una amplia gama de equipos móviles de grabación y posicionamiento, incluidos:
- Cámaras corporales policiales 4G/5G
- Terminales de grabación de la policía y las autoridades de tráfico
- Cámaras corporales de gestión urbana y administración de carreteras
- Equipo de pruebas audiovisuales del departamento de bomberos.
- Terminales de grabación a prueba de explosiones e intrínsecamente seguros
- Equipos de inspección para minería y petroquímica.
- Dispositivos de inspección eléctrica y patrulla ferroviaria.
- Terminales de inspección y operación de campo al aire libre
- Cámaras corporales multibanda orientadas a la exportación
La combinación de recepción GNSS, integración compacta y durabilidad ambiental hace que esta tecnología de antena sea particularmente relevante para equipos profesionales que deben operar continuamente fuera de ambientes interiores controlados.
Preguntas frecuentes
1. ¿Qué sistemas satelitales admite la antena GPS Body Cam?
La antena está diseñada alrededor de las frecuencias GPS L1 y BeiDou B1 y admite aplicaciones GNSS multisistema que incluyen GPS, BeiDou, GLONASS y Galileo.
2. ¿Por qué es importante RHCP para la recepción GNSS?
RHCP, o polarización circular derecha, coincide con las características de polarización de las señales de satélite GNSS comunes. Puede ayudar a mejorar la coherencia de la recepción y reducir el impacto de algunas señales reflejadas o polarizadas incorrectamente.
3. ¿Puede funcionar la antena en temperaturas extremas?
El rango de temperatura de funcionamiento especificado es de -40 °C a +75 °C, lo que hace que la antena sea adecuada para muchas aplicaciones industriales y exteriores exigentes.
4. ¿Se puede personalizar la antena para un nuevo diseño de cámara corporal?
Sí. Como fabricante original, Qianmu puede respaldar el desarrollo de antenas personalizadas según la estructura del dispositivo, la frecuencia de operación, los requisitos de instalación, la configuración del conector y los objetivos de rendimiento de RF.
5. ¿Cuánta distancia se debe mantener respecto de las antenas 4G/5G y Wi-Fi?
Se recomienda una separación mínima de 15 mm cuando la estructura del producto lo permita. La distancia final debe confirmarse mediante pruebas de RF porque la geometría del gabinete y la electrónica interna pueden cambiar la posición óptima de la antena.
6. ¿Es necesaria una prueba en exteriores después de la instalación de la antena?
Sí. Se recomienda encarecidamente realizar pruebas en exteriores del dispositivo completo. Los ingenieros deben verificar la adquisición del satélite, la precisión del posicionamiento, los arranques en frío y en caliente y la continuidad de la trayectoria después de que la antena se haya integrado en el recinto final.
Conclusión
Una antena GNSS confiable es un componente crítico de una cámara corporal profesional porque el rendimiento del posicionamiento influye en la precisión de la ubicación, la trazabilidad de la evidencia y la confiabilidad operativa. La construcción cerámica, la polarización RHCP, la compatibilidad GNSS multisistema, el control de interferencias y el rendimiento en amplias temperaturas pueden proporcionar una base más sólida para aplicaciones exigentes de cámaras corporales.
Qianmu combina investigación y desarrollo de antenas, fabricación, pruebas de RF y producción personalizada para respaldar a los fabricantes de cámaras corporales e integradores de sistemas. Para proyectos que requieren bandas de frecuencia, dimensiones, conectores, estructuras de instalación u optimización de RF personalizados, explore la solución de antena GPS Body Cam ycontáctanospara consultas técnicas, muestras y desarrollo de antenas personalizadas.
