Antenas FPC frente a PCB: diferencias clave para dispositivos electrónicos compactos

Elegir una antena para un dispositivo electrónico compacto implica algo más que encontrar un componente que se ajuste al espacio disponible. La antena debe funcionar con el diseño de la PCB, la carcasa, la frecuencia de funcionamiento y los componentes circundantes del dispositivo.

Las antenas FPC y las antenas PCB son dos opciones para diseños inalámbricos integrados. Ambos pueden usarse en electrónica compacta, pero difieren en la construcción, los requisitos de instalación y cómo encajan en el proceso de fabricación.

Para los ingenieros que desarrollan dispositivos IoT, tabletas, dispositivos electrónicos portátiles y terminales inalámbricos, comprender estas diferencias desde el principio puede ayudar a evitar cambios de diseño innecesarios durante la creación de prototipos.

¿Qué es una antena FPC?

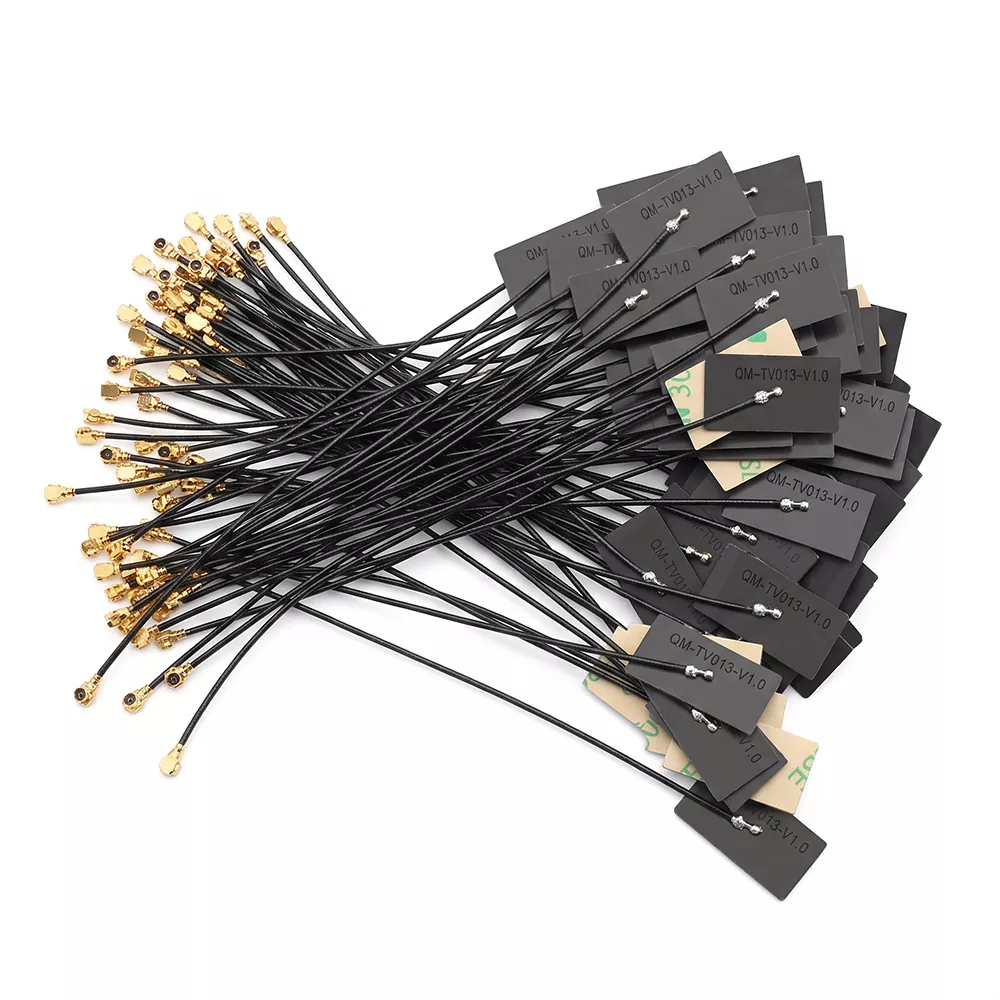

Una antena FPC utiliza un patrón conductor sobre un sustrato de circuito impreso flexible. Su estructura delgada permite instalarlo en espacios estrechos adecuados o a lo largo de ciertas superficies curvas dentro de un gabinete electrónico.

Esto puede resultar útil cuando la PCB principal no proporciona suficiente espacio adecuado para la antena o cuando la carcasa del dispositivo requiere una posición de montaje diferente.

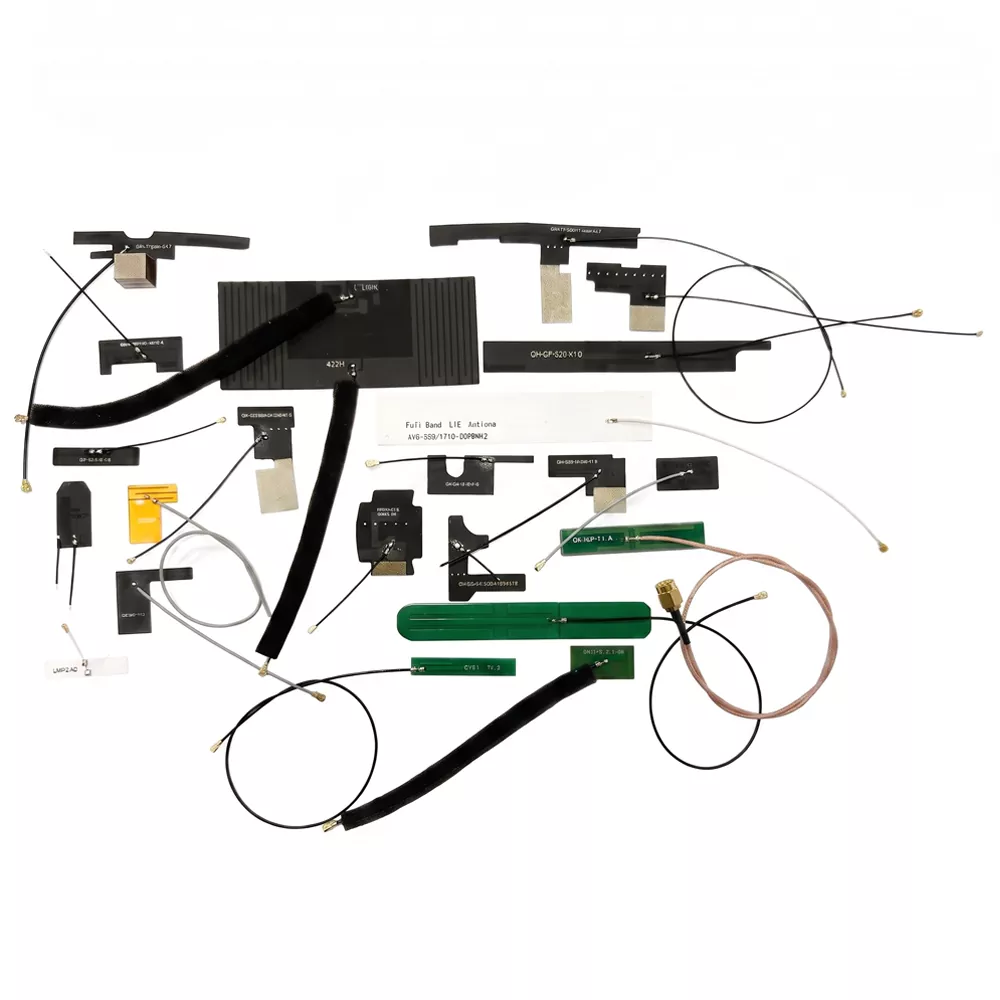

Las aplicaciones típicas incluyen dispositivos electrónicos portátiles, terminales portátiles, dispositivos portátiles y equipos compactos de IoT. ElAlcance de la antena FPCde Qianmu cubre soluciones de antena integradas para diferentes aplicaciones inalámbricas, con especificaciones seleccionadas según los requisitos del dispositivo.

Al evaluar una antena FPC, los ingenieros deben verificar sus dimensiones, frecuencia de operación, opciones de cables y conectores, método de montaje y distancia de los componentes metálicos cercanos.

¿Qué es una antena PCB?

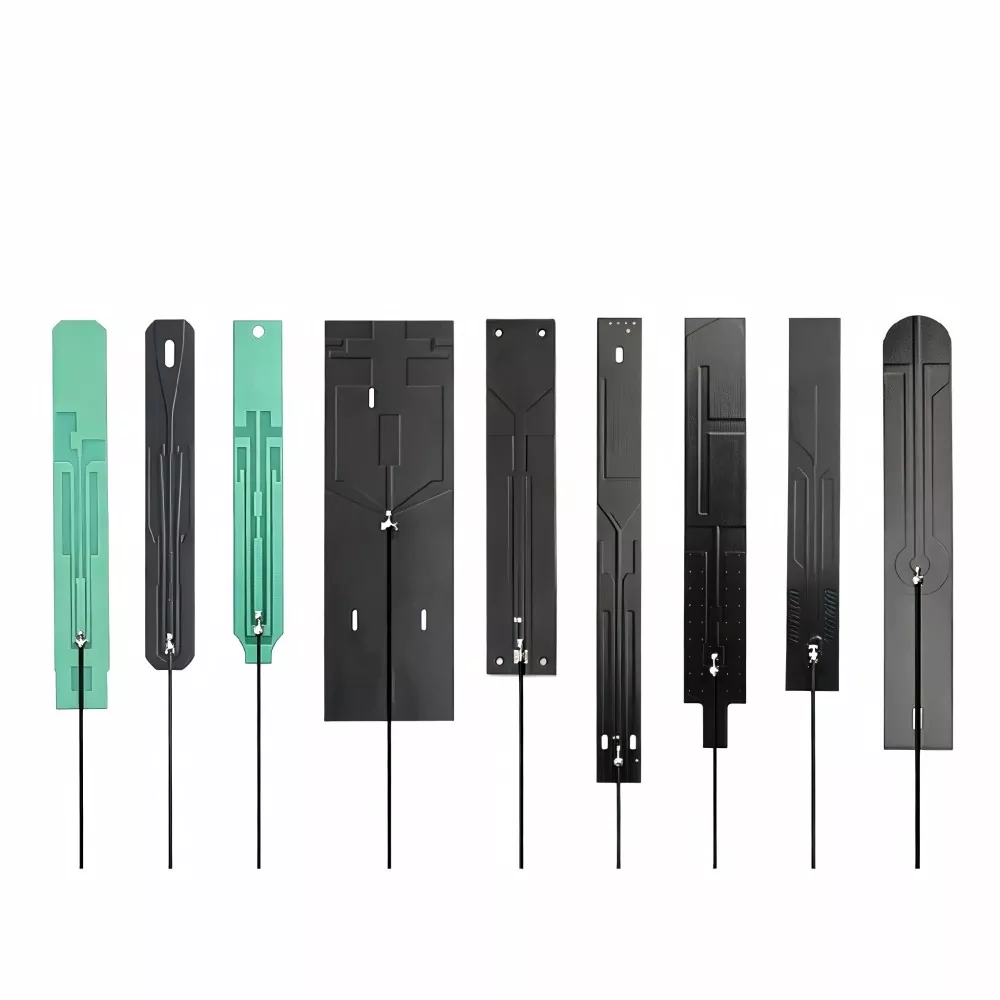

Una antena de PCB está formada por un patrón conductor en una placa de circuito impreso. Dependiendo del diseño, puede integrarse en la PCB principal o colocarse en una placa dedicada.

Este enfoque puede reducir la necesidad de un componente de antena independiente cuando la placa de circuito tiene suficiente espacio para el elemento radiante y su espacio libre requerido. A menudo se considera para módulos inalámbricos, controladores de IoT, equipos domésticos inteligentes y otros productos con un diseño de placa relativamente estable.

Sin embargo, una antena de PCB no es automáticamente la opción más económica o de mejor rendimiento. Sus resultados dependen de la geometría de la antena, el plano de tierra, los materiales de la placa, los componentes cercanos y el recinto final.

Qianmu'ssoluciones de antena integradasincluir enfoques basados ​​en FPC y integrados en PCB para diferentes estructuras de dispositivos.

Antena FPC frente a antena PCB: diferencias clave

La diferencia práctica es cómo encaja cada antena en el producto. Una antena FPC proporciona más libertad de colocación, mientras que una antena PCB puede simplificar la integración cuando la placa de circuito se ha diseñado en torno a ella.

Ninguno de los tipos garantiza un mejor rendimiento inalámbrico sin realizar pruebas en el dispositivo previsto.

1. Espacio de instalación y diseño mecánico

El espacio disponible suele ser el primer factor a evaluar.

Se puede colocar una antena FPC a lo largo de una pared del gabinete o dentro de un área interna estrecha, siempre que se respeten los límites de curvatura de la antena, las condiciones de montaje y los requisitos eléctricos. Esto puede resultar útil en dispositivos donde la batería, la pantalla y la placa base ocupan la mayor parte del espacio disponible.

Una antena de PCB necesita un área adecuada en la placa de circuito. Su diseño debe tener en cuenta el elemento radiante, el plano de tierra y la separación de otros componentes.

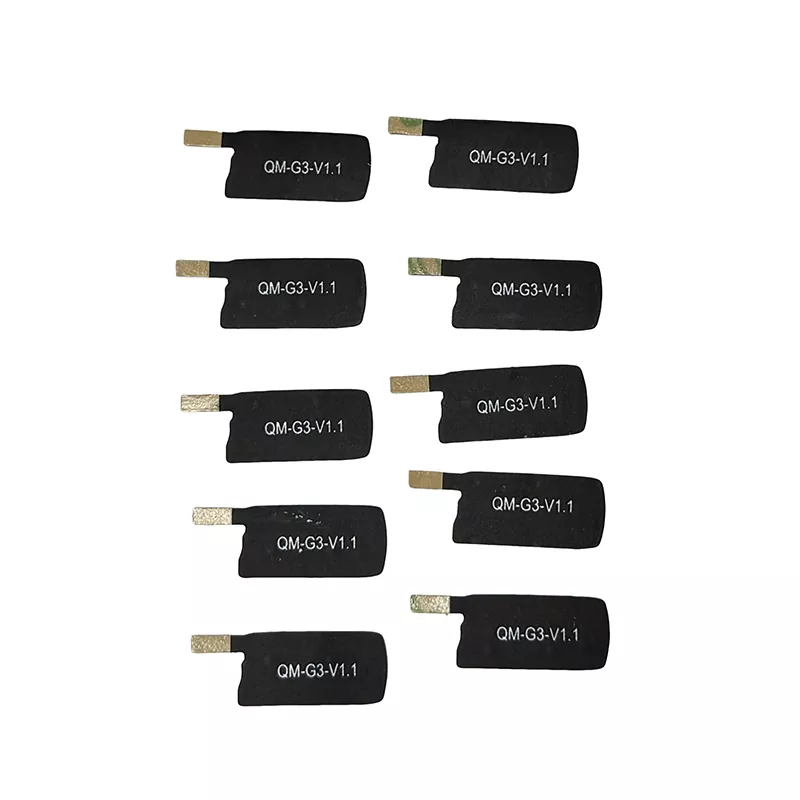

Por ejemplo, una tableta con un diseño interno compacto puede beneficiarse al evaluar una antena flexible que pueda colocarse lejos de áreas concurridas. Qianmu'sAntena de tableta FPC ultrafinaes un producto relevante a revisar al evaluar este tipo de integración.

La elección final debe basarse en el diseño mecánico completo y no únicamente en las dimensiones de la antena.

2. Rendimiento de RF y estabilidad de la señal

Una antena flexible no proporciona automáticamente una recepción más fuerte y una antena integrada en PCB no es necesariamente más estable.

El rendimiento depende de la frecuencia operativa, la geometría de la antena, la adaptación de impedancia, la referencia a tierra, los materiales de la carcasa y los componentes circundantes. Las baterías, los soportes metálicos, las pantallas y los cables pueden afectar la antena instalada.

Antes de seleccionar una antena, los ingenieros deben confirmar los siguientes parámetros:

• Frecuencia de funcionamiento y ancho de banda requerido

• Impedancia y VSWR

• Ganancia y patrón de radiación.

• Plano de tierra y espacio libre para la antena

• Requisitos del conector y del cable de alimentación

• Rendimiento en el recinto terminado.

Para dispositivos inalámbricos compactos, es particularmente importante probar la antena en la posición de instalación real. Es posible que los resultados obtenidos con una antena independiente no representen su rendimiento una vez ensamblada la antena en el producto final.

3. Costo de fabricación y montaje.

El coste total depende del diseño completo del dispositivo, no sólo del precio de la antena.

Una antena de PCB puede reducir los componentes separados y los pasos de ensamblaje cuando se adapta a un diseño de placa existente. Sin embargo, si el diseño requiere cambios en las dimensiones, el enrutamiento o la ubicación de los componentes de la PCB, esos cambios pueden aumentar el trabajo de desarrollo.

Una antena FPC es un componente independiente y puede requerir materiales de fijación adicionales, un cable o un conector. Sin embargo, puede resultar más práctico cuando evita un rediseño importante de la PCB o la carcasa.

Para proyectos OEM, compare los siguientes costos:

• Fabricación de antenas

• Modificaciones de PCB y gabinetes.

• Cables, conectores y materiales de montaje.

• Montaje e inspección

• Pruebas de prototipos y sintonización de RF.

• Volumen de producción y demanda esperada.

Solicitar cotizaciones basadas en los mismos requisitos técnicos proporciona una comparación más útil que juzgar las dos tecnologías por los precios de sus componentes básicos.

4. ¿Qué antena es adecuada para su aplicación?

El diseño apropiado depende de la estructura física del dispositivo y de los requisitos inalámbricos.

Dispositivos portátiles y portátiles:Puede valer la pena evaluar una antena FPC cuando el recinto es curvo o el diseño interno deja un espacio limitado para una estructura de antena rígida.

Productos para el hogar inteligente y el IoT:Ambas opciones pueden ser adecuadas. La decisión depende del estándar inalámbrico, el diseño de la placa, el gabinete y el proceso de ensamblaje.

Equipos inalámbricos industriales:Una antena de PCB puede funcionar bien cuando el diseño de la placa es fijo y hay suficiente espacio disponible. Una antena FPC puede resultar útil cuando el espacio de montaje es limitado.

Tabletas y terminales portátiles:Una antena flexible puede proporcionar opciones de posicionamiento adicionales, particularmente cuando la estructura interna está abarrotada. La elección final aún requiere la validación de RF.

Qianmu'sgama de productosIncluye categorías de antena interna y externa para diferentes aplicaciones inalámbricas. Revisar las estructuras de productos disponibles junto con los dibujos de los dispositivos puede ayudar a delimitar las opciones adecuadas.

5. ¿Qué información se necesita para una antena personalizada?

Antes de solicitar una cotización o prototipo, prepare los detalles clave de la aplicación prevista:

1. Banda de frecuencia:Especifique las frecuencias operativas requeridas y los estándares inalámbricos.

2. Dimensiones disponibles:Proporcione el tamaño máximo de antena y el área de instalación disponible.

3. Estructura del dispositivo:Comparta dibujos de PCB, dimensiones de la carcasa y las posiciones de baterías o componentes metálicos cercanos.

4. Requisitos de RF:Identifique la impedancia objetivo, el ancho de banda, VSWR, la ganancia y otros criterios de rendimiento aplicables.

5. Método de conexión:Confirme si el diseño necesita una conexión PCB directa, un cable coaxial, un conector IPEX u otra interfaz.

6. Requisitos de prueba:Especifique las mediciones de RF requeridas o la validación a nivel de producto.

7. Plan de producción:Proporcione la cantidad del prototipo, el volumen de pedido esperado y el cronograma de desarrollo.

Estos detalles ayudan a determinar si una antena FPC, una antena PCB u otra estructura de antena incorporada es apropiada para el proyecto.

Preguntas frecuentes

¿Es mejor una antena FPC que una antena PCB?

No en todas las aplicaciones. Las antenas FPC brindan mayor flexibilidad en la ubicación física, mientras que las antenas PCB pueden simplificar la integración cuando el diseño de la placa proporciona suficiente espacio. La elección correcta depende de la estructura del dispositivo y de los requisitos de RF.

¿Pueden las antenas FPC y PCB admitir Wi-Fi y Bluetooth?

Sí. Ambos pueden diseñarse para aplicaciones Wi-Fi y Bluetooth, incluidos productos de 2,4 GHz. La compatibilidad depende del diseño de la antena, el ancho de banda, la coincidencia y las condiciones de instalación.

¿Una antena PCB siempre cuesta menos?

No. Una antena de PCB puede reducir los componentes separados y el trabajo de ensamblaje, pero los rediseños de PCB pueden agregar costos de desarrollo. Una antena FPC puede ser más económica cuando evita cambios importantes en la placa base o el gabinete.

¿Qué afecta el rendimiento de una antena incorporada?

La frecuencia de funcionamiento, la geometría de la antena, el plano de tierra, la adaptación de impedancia, los materiales de la carcasa y los componentes cercanos pueden influir en el rendimiento. Es esencial realizar pruebas en el dispositivo terminado.

¿Puede Qianmu proporcionar una antena FPC personalizada?

La página de antena FPC de Qianmu describe las opciones de personalización disponibles, incluidas dimensiones, frecuencia, conectores, cables y métodos de instalación. Las especificaciones finales deben confirmarse con los requisitos mecánicos y de RF del proyecto.

Elegir entre antenas FPC y PCB

La decisión entre una antena FPC y una antena PCB debe comenzar con el diseño del dispositivo, la frecuencia operativa y el rendimiento inalámbrico requerido. Luego se deben evaluar juntos la flexibilidad de la instalación, los pasos de ensamblaje y el costo total de desarrollo.

Para productos electrónicos compactos, confirmar temprano la posición de la antena y probar el diseño en su gabinete previsto puede reducir cambios evitables más adelante en el desarrollo.

Para evaluar una opción adecuada, revise las soluciones de antena FPC de Qianmu y otras opciones de antena integradas junto con los requisitos de su dispositivo.
