Antena de datos 4G para tableta

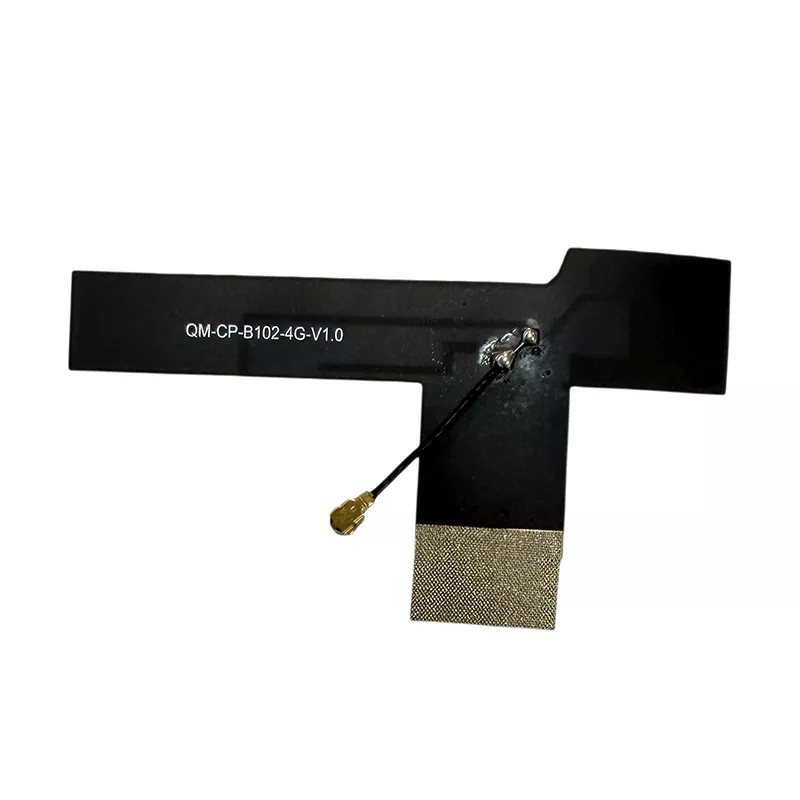

La antena de datos Tablet 4G es un componente integrado de recepción y transmisión de señales inalámbricas diseñado específicamente para dispositivos tabletas. Esta antena para tableta 4G LTE presenta una estructura liviana y flexible optimizada para el espacio interno limitado de las tabletas. Maneja la transmisión de datos y la recepción de señales a través de redes 4G LTE, admitiendo conectividad celular, carga y descarga de datos y comunicación de red estable. Como antena 4G LTE incorporada, está diseñada para instalación interna en lugar de usarse como antena universal externa.

En comparación con las configuraciones de antena interna convencionales, esta solución combina un sustrato FPC flexible con un perfil compacto para adaptarse a diferentes estructuras de tabletas. El diseño se puede evaluar para aplicaciones de consumo, educativas, industriales y de tabletas especializadas según las bandas de frecuencia requeridas y las condiciones de instalación.

Gama de dispositivos compatibles

Como antena 4G LTE versátil y personalizable para aplicaciones de tableta, este producto está diseñado para dispositivos de tableta que admiten conectividad de red 4G. La compatibilidad depende de las bandas de frecuencia admitidas por el dispositivo, el espacio de la antena interna y la interfaz de RF.

• Tabletas civiles de consumo: tabletas de entretenimiento en el hogar, tabletas de comunicación de red completa y tabletas personales portátiles

• Tabletas comerciales educativas: tabletas de aprendizaje para estudiantes, tabletas específicas para la educación en campus, tabletas comerciales para instituciones de capacitación

• Tabletas industriales resistentes: tabletas industriales de mano, tabletas industriales a prueba de polvo, impermeables y a prueba de explosiones, tabletas inteligentes para exteriores

• Tabletas especiales para vehículos: tabletas de infoentretenimiento para vehículos, terminales de vehículos de logística y transporte, tabletas de control de maquinaria de construcción

• Tabletas específicas de la industria: tabletas médicas, tabletas de vigilancia de seguridad, tabletas terminales inteligentes para almacenes, tabletas inteligentes IoT

Especificaciones técnicas detalladas

Guía de instalación y uso

Esta Antena de Datos para Tablet 4G está diseñada para instalación interna en dispositivos de tableta compatibles. Se puede utilizar en proyectos de fabricación, mantenimiento y reemplazo de antenas de dispositivos. La instalación debe ser realizada por personal familiarizado con el desmontaje de tabletas y el manejo del conector RF. Los pasos de instalación específicos son los siguientes:

1. Desmontaje y limpieza: Apague la tableta, retire la cubierta posterior y limpie el polvo y la suciedad del área de instalación interna. Asegúrese de que la superficie de montaje sea plana, limpia y libre de protuberancias u obstrucciones.

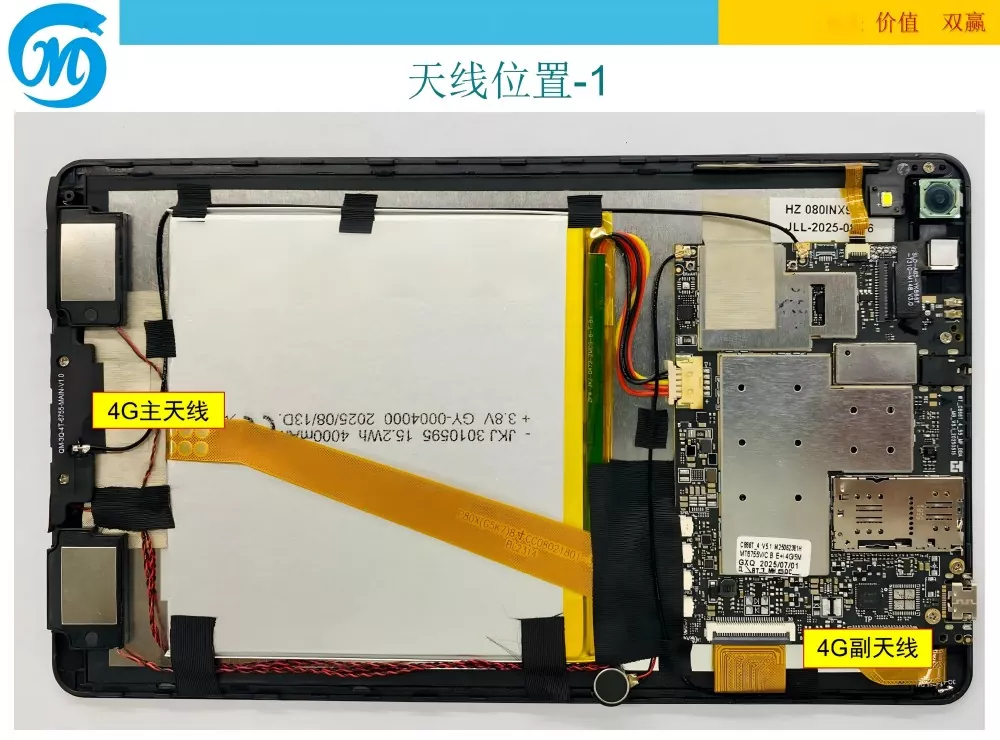

2. Posicionamiento y fijación: Retire la película protectora adhesiva resistente a altas temperaturas de la parte posterior de la antena. Alinéelo con precisión con la posición reservada de la antena dentro de la tableta, colocándolo en un área despejada del cuerpo del dispositivo que no esté obstruida por metal. Presione suavemente durante 3 a 5 segundos para asegurarse de que la antena se adhiera de forma segura, sin holguras ni bordes que se levanten.

3. Conexión de la interfaz: Alinee el conector IPEX en el extremo de la antena con el conector RF en la placa base de la tableta, luego presione hacia abajo verticalmente hasta que esté conectado de forma segura. Asegure un buen contacto sin conexiones sueltas o mal contacto. Esta disposición de conexión es relevante al seleccionar una antena IPEX 4G LTE para una interfaz RF de tableta compatible.

4. Organice el recorrido de los cables: coloque cuidadosamente los cables de la antena para evitar tirarlos, doblarlos o comprimirlos excesivamente, y manténgalos alejados de áreas que generen calor, como la batería y la placa base, para evitar el envejecimiento y los daños a largo plazo.

5. Prueba de instalación: Vuelva a colocar la cubierta posterior de la tableta, asegure los tornillos de fijación, encienda el dispositivo, habilite la red 4G, pruebe la velocidad de Internet y la intensidad de la señal, y confirme que no haya anomalías en la señal o problemas de desconexión antes del uso normal.

Antecedentes de la empresa

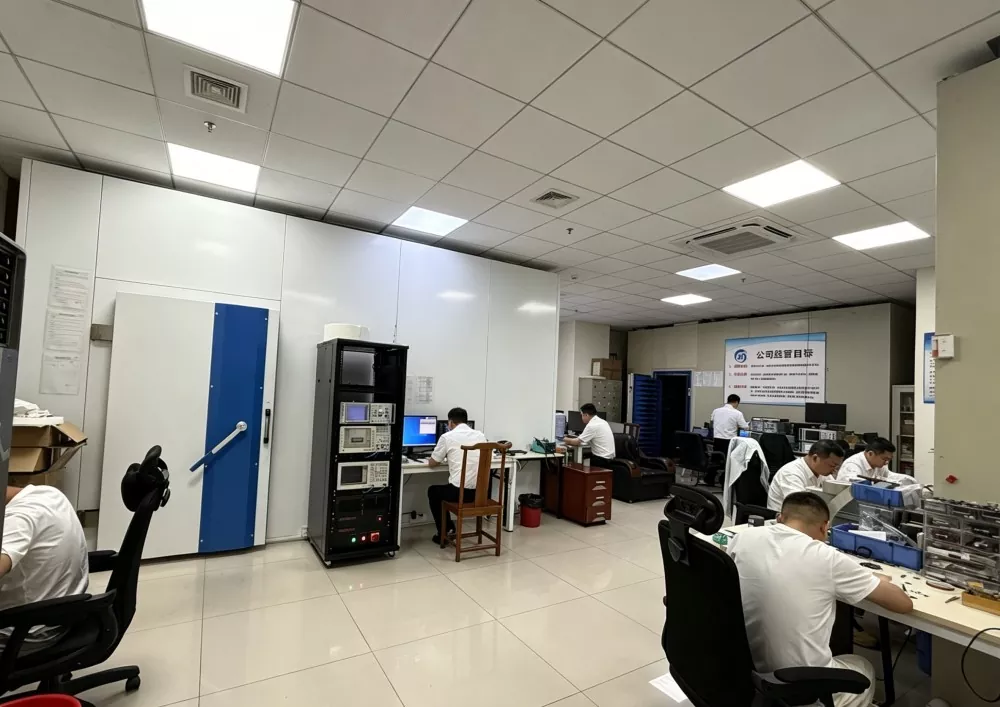

Shenzhen Qianmu Communication Technology Co., Ltd. ha estado involucrada en la industria de antenas de comunicaciones durante más de una década, sirviendo como fabricante y proveedor chino integrando investigación y desarrollo de antenas, desarrollo de moldes, producción a gran escala, pruebas de control de calidad y soporte posventa. La empresa se especializa en soluciones de antenas de comunicaciones inalámbricas, incluidos productos de antenas de datos 4G para tabletas, antenas IoT y antenas de terminales integradas. Sus instalaciones incluyen operaciones de fabricación, líneas de producción, laboratorios de investigación y desarrollo y equipos de prueba para respaldar el desarrollo de productos y el control de calidad. Se pueden concertar visitas a la fábrica y los procesos de producción e inspección están sujetos a los procedimientos de gestión de calidad de la empresa.

Cada uno de los miembros principales del equipo tiene más de 10 años de experiencia en investigación y desarrollo de antenas de comunicación, con experiencia en adaptación de señales, igualación de impedancias y requisitos de instalación interna para diferentes dispositivos de tableta. El equipo ha proporcionado soluciones de antena a más de 300 fabricantes de terminales digitales y equipos industriales en todo el mundo. Hay soluciones personalizadas disponibles según los requisitos del producto y las condiciones de integración del dispositivo.

Guía de selección de productos

Al seleccionar una antena 4G LTE para tableta, las consideraciones comunes incluyen la compatibilidad de frecuencia, el espacio de instalación, el tipo de conector y el rendimiento de RF. Los siguientes puntos pueden ayudar a determinar si la antena propuesta es adecuada para un proyecto de tableta en particular.

• Verifique la compatibilidad de las bandas de frecuencia: Priorice las antenas que cubran las bandas de frecuencia requeridas. Para dispositivos domésticos, verifique la compatibilidad con las bandas portadoras previstas; para dispositivos de exportación, confirme la compatibilidad con las bandas de frecuencia utilizadas en el mercado objetivo. Las bandas faltantes pueden afectar la recepción de la señal y el rendimiento de los datos.

• Verifique el material y la mano de obra: una antena FPC 4G flexible puede adaptarse a los requisitos de instalación interna donde se necesita un sustrato delgado y flexible. Revise el sustrato, el elemento conductor y el revestimiento aislante para determinar si el diseño es adecuado para el entorno de instalación previsto.

• Verifique los parámetros de prueba reales: revise los informes de prueba y los datos de medición disponibles. Los parámetros clave incluyen ganancia, ROE e impedancia. Confirme que el rendimiento medido cumple con los requisitos del dispositivo de destino y las bandas operativas.

• Verificar dimensiones de compatibilidad: Seleccione las dimensiones de antena adecuadas según el espacio interno de la tableta. Para dispositivos ultradelgados, considere el diseño de 0,15 mm de espesor y verifique el área de montaje disponible, la ruta del cable y el espacio libre. Se pueden analizar tamaños personalizados no estándar para abordar las limitaciones de instalación.

• Compruebe el conector RF: el conector IPEX/U.FL debe coincidir con el conector RF de la placa base de la tableta. Confirme la generación del conector, la longitud del cable y la disposición de la conexión antes de realizar el pedido. Una antena LTE interna para proyectos de tableta puede requerir una configuración de conector o cable diferente según el diseño del dispositivo.

• Verifique la capacidad de personalización y suministro: para proyectos con dimensiones, longitudes de cables, requisitos de conectores o configuraciones de frecuencia especiales, se puede evaluar una antena de tableta personalizada de acuerdo con las especificaciones del dispositivo. Confirme las muestras, los requisitos de prueba, las cantidades de producción y los plazos de entrega antes de la producción en masa.

• Verifique las capacidades del fabricante: considere la experiencia del fabricante, las pruebas del producto, el control de calidad, las opciones de personalización y el soporte posventa al seleccionar un proveedor de antenas a largo plazo.

Preguntas frecuentes

P1: ¿Esta antena de datos 4G para tableta admite redes 4G en el extranjero?

R: La antena admite las bandas de frecuencia enumeradas en las especificaciones técnicas. Para equipos de exportación, compare estas bandas con las bandas LTE utilizadas en el país de destino y los requisitos del módem de la tableta. Se pueden discutir configuraciones de frecuencia adicionales si las especificaciones estándar no cubren las bandas requeridas.

P2: ¿Se puede personalizar la antena en términos de tamaño, tipo de conector y longitud del cable?

R: Sí. Las opciones de personalización pueden incluir dimensiones de la antena, longitud del cable, tipo de conector y configuración de frecuencia según la estructura interna del equipo. Para un proyecto de antena de tableta personalizada, proporcione el espacio de instalación disponible, las bandas LTE requeridas, los detalles del conector de RF y la aplicación de destino para que se pueda evaluar la compatibilidad.

P3: ¿Cuánto dura la garantía del producto? ¿Cómo se manejan los problemas de calidad?

R: El producto viene con una garantía de 1 año y servicio de mantenimiento de por vida. Para problemas de calidad no causados ​​por daños humanos, la política de servicio indicada proporciona reemplazos o reenvíos gratuitos, junto con soporte técnico para abordar los problemas de uso. Confirme los términos aplicables al realizar un pedido.

P4: ¿La flexión frecuente dañará una antena flexible?

R: El producto utiliza un sustrato FPC flexible diseñado para instalación interna. Evite dobleces pronunciados, dobleces excesivos repetidos o presión sobre el elemento radiante y el cable de alimentación. La instalación debe seguir los requisitos mecánicos de la antena para ayudar a mantener su estructura y rendimiento de RF.

P5: ¿Cuál es la cantidad mínima de pedido? ¿Se pueden suministrar lotes mixtos?

R: Se afirma que los productos estándar en stock no tienen una cantidad mínima de pedido, y se admiten pequeños lotes mixtos y compras ocasionales. Los pedidos grandes pueden calificar para precios escalonados. Confirme el stock actual, los requisitos de personalización y los plazos de producción antes de realizar el pedido.

P6: ¿Qué conector utiliza la antena?

R: La interfaz estándar es un conector universal IPEX/U.FL, con opciones de terminales personalizables. El conector debe compararse con el conector RF de la placa base de la tableta. Para un requisito de antena IPEX 4G LTE, confirme la generación del conector y la longitud del cable antes de la producción.
