¿Cómo puede una antena WiFi con marco de fotos digital mejorar el rendimiento inalámbrico y la transmisión remota de imágenes?

Cuando los marcos de fotos inteligentes necesitan una sincronización confiable en la nube, actualizaciones rápidas de imágenes y conectividad inalámbrica estable, el derechoAntena WiFi para marco de fotos digitalse convierte en un importante componente de hardware.Qianmudesarrolla soluciones de antena dedicadas para marcos de fotos digitales compactos, ayudando a los fabricantes a abordar la atenuación de la señal, las interferencias internas y el espacio de instalación limitado mediante un diseño de RF específico para la aplicación.

Un marco de fotos digital depende de WiFi para funciones como sincronización en la nube, transmisión remota de fotos, actualizaciones de contenido programadas y administración de dispositivos basada en aplicaciones. Sin embargo, la antena funciona dentro de una carcasa compacta que contiene pantallas, baterías, placas de circuito y otros componentes que pueden afectar el rendimiento de RF. Se puede diseñar una antena dedicada en función de la estructura física del marco, las bandas operativas, el conector, el enrutamiento de cables y la posición de instalación. La solución de Qianmu admite aplicaciones de 2,4 GHz y 5 GHz, con especificaciones estándar que incluyen impedancia de 50 Ω, ROE de ≤1,8, ganancia de 2 a 4 dBi y configuraciones de FPC, PCB SMT o varilla adhesiva externa. También se encuentran disponibles dimensiones, conectores, longitudes de cable y parámetros de RF personalizados para diferentes diseños de dispositivos.

Tabla de contenido

1. ¿Por qué un marco de fotos digital necesita una antena WiFi dedicada?
2. ¿Cómo funciona la antena dentro de un marco de fotos inteligente?
3. ¿Qué especificaciones deberían evaluar los compradores?
4. ¿Dónde se pueden utilizar estas antenas?
5. ¿Cómo se debe instalar una antena WiFi?
6. ¿Cómo deberían los fabricantes seleccionar la antena adecuada?
7. ¿Por qué considerar Qianmu para la producción de antenas personalizadas?
8. Preguntas frecuentes

¿Por qué un marco de fotos digital necesita una antena WiFi dedicada?

Un marco de fotos digital inteligente es más que una pantalla. Muchos modelos modernos se conectan a enrutadores, aplicaciones móviles, plataformas en la nube o sistemas de administración de contenido para que los usuarios puedan cargar imágenes de forma remota y administrar el contenido mostrado. Esto hace que la comunicación inalámbrica sea una parte importante de la experiencia general del producto.

La dificultad es que un marco de fotos suele tener un espacio interno limitado. La pantalla, la batería, la placa base, el altavoz, los componentes metálicos y otros componentes electrónicos pueden influir en el rendimiento de la antena. Una antena universal puede funcionar en condiciones de laboratorio, pero comportarse de manera diferente después de integrarse en el recinto terminado.

Por lo tanto, se diseña una antena dedicada en función del entorno de aplicación real. La información del producto de Qianmu indica que su solución está optimizada para marcos de fotos compactos de 7 a 15,6 pulgadas y para posibles interferencias causadas por pantallas, baterías y placas base.

• Admite conectividad estable en la nube y transmisión remota de imágenes.
• Diseñado para espacios compactos de instalación interna.
• Disponible para aplicaciones inalámbricas de 2,4 GHz y 5 GHz.
• Se puede configurar con diferentes conectores y longitudes de cable.

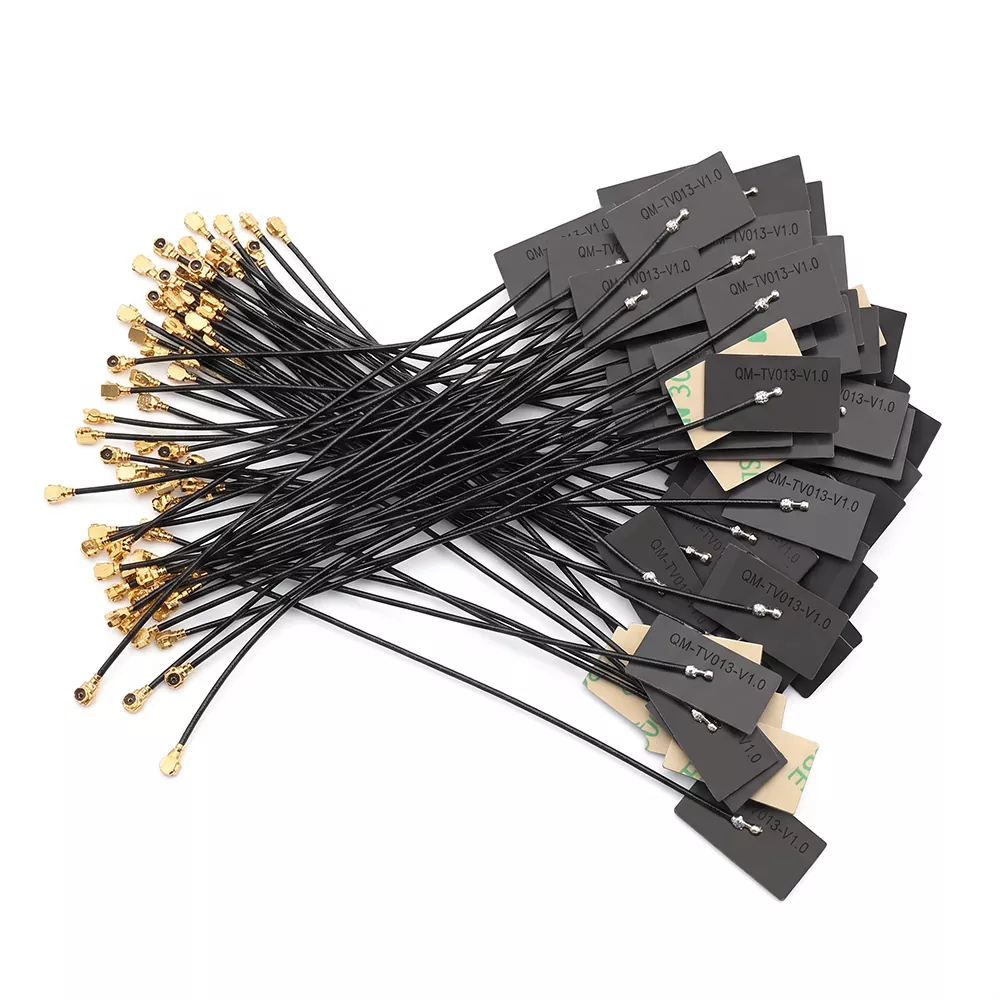

• Admite FPC, PCB SMT y estructuras de antena de varilla adhesiva externa.

¿Cómo funciona la antena dentro de un marco de fotos inteligente?

La antena realiza una conversión bidireccional entre señales eléctricas y ondas electromagnéticas. Durante la transmisión, el módulo WiFi del marco de fotos envía una señal eléctrica de RF a la antena. La antena irradia la señal a través del espacio circundante hacia un enrutador inalámbrico o punto de acceso.

Durante la recepción, la antena captura las señales inalámbricas del enrutador y las convierte nuevamente en señales eléctricas para ser procesadas por el módulo WiFi. Esta comunicación bidireccional permite funciones como:

1. Carga remota de imágenes.
2. Sincronización de fotografías basada en la nube.
3. Actualizaciones de contenido de aplicaciones móviles.
4. Gestión de visualización programada.
5. Control de dispositivos basado en red.

Para los ingenieros de producto, el rendimiento de la antena no se puede evaluar independientemente del gabinete. La ubicación de la instalación, la distancia al suelo, el enrutamiento de los cables, los materiales circundantes y los componentes electrónicos cercanos pueden influir en el rendimiento práctico de RF.

¿Qué especificaciones deberían evaluar los compradores?

Elegir una antena únicamente por su apariencia o tipo de conector puede crear problemas durante las pruebas de prototipos o la producción en masa. Los ingenieros de RF y los equipos de compras deben revisar el rango de frecuencia, la impedancia, la ROE, la ganancia, la estructura de la antena, las especificaciones del cable, el conector y los requisitos ambientales antes de confirmar un modelo.

Estos parámetros siempre deben considerarse junto con el gabinete final y el módulo inalámbrico. Una ganancia nominal más alta no significa automáticamente un mejor rendimiento en cada producto porque la eficiencia y la adaptación de la antena dependen en gran medida de la estructura circundante.

¿Dónde se pueden utilizar estas antenas?

Una antena dedicada puede admitir diferentes categorías de productos de marcos de fotos inteligentes. El requisito común es una comunicación inalámbrica confiable dentro de un gabinete electrónico compacto.

• Marcos de fotos inteligentes para el hogar:Adecuado para productos de 7, 8, 10,1, 12 y 15,6 pulgadas.
• Marcos de nube de pantalla táctil:Admite productos que reciben fotografías a través de aplicaciones móviles y plataformas en la nube.
• Marcos de exhibición comerciales:Aplicable a exhibidores de hoteles, pantallas de información de casas de huéspedes, marcos publicitarios para lobby y productos de exhibición corporativos.
• Productos de regalo portátiles:Útil para marcos de fotos inalámbricos que funcionan con baterías diseñados para mercados de consumo y de comercio electrónico transfronterizos.
• Electrónica integrada:Se puede integrar con soluciones de placa base basadas en plataformas como Rockchip, Allwinner y ESP32.

Para productos no estándar, el desarrollo de la antena puede basarse en dibujos estructurales, espacio de instalación, requisitos de interfaz y el módulo inalámbrico utilizado por el dispositivo terminado.

¿Cómo se debe instalar una antena WiFi?

La instalación correcta es esencial porque incluso una antena técnicamente adecuada puede experimentar una degradación del rendimiento si se coloca incorrectamente dentro del gabinete.

Paso 1: Prepare el área de instalación

Apague el marco de fotos y retire la cubierta trasera. Limpie el área de instalación prevista y asegúrese de que haya suficiente espacio para el cuerpo de la antena y el cable coaxial. Evite lugares donde las estructuras metálicas puedan obstruir el camino de RF.

Paso 2: coloque la antena

Para una antena FPC, coloque la antena adhesiva plana contra una superficie interna adecuada. Evite interferencias directas de la pantalla, la batería, los componentes de la placa base y otros posibles obstáculos de RF. Las antenas de varilla adhesiva externa deben colocarse de forma segura en su punto de montaje designado.

Paso 3: conectar y probar

Conecte la antena al módulo WiFi utilizando el conector RF correcto. Mantenga el cable coaxial organizado y evite dobleces, compresiones o enredos innecesarios. Después de volver a ensamblar el gabinete, pruebe la conectividad de la red, la transmisión remota de imágenes y el funcionamiento prolongado.

Para la producción en masa, los fabricantes deben seguir un plano de instalación estandarizado. El posicionamiento consistente de la antena ayuda a reducir la variación entre unidades de producción.

¿Cómo deberían los fabricantes seleccionar la antena adecuada?

Los equipos de productos deben evaluar la selección de antenas como parte del sistema inalámbrico completo en lugar de tratarlo como un componente aislado. La siguiente lista de verificación puede ayudar a reducir los riesgos de producción y prototipos.

1. Confirma la banda inalámbrica.Determine si el dispositivo requiere funcionamiento de 2,4 GHz, 5 GHz o de doble banda.
2. Consultar el espacio de instalación disponible.Mida el área de la antena y considere la posición de la pantalla, la batería, la PCB y la carcasa.
3. Haga coincidir el conector RF.Verifique si el módulo requiere IPEX4, MHF1, RP-SMA u otra interfaz.
4. Definir los requisitos de cables.La longitud y el recorrido del cable deben determinarse antes de finalizar la antena.
5. Evaluar el rendimiento de RF en el producto terminado.Las pruebas de prototipo deben realizarse después de instalar la antena en el recinto real.
6. Solicite muestras antes de la producción a granel.La validación de muestras ayuda a confirmar la compatibilidad y reduce el riesgo de problemas de señal a gran escala.
7. Considere la capacidad de personalización.Un fabricante capaz de ajustar dimensiones, ganancia, conectores y especificaciones de cables puede admitir mejor diseños de productos no estándar.

Para los equipos de adquisiciones, la comunicación directa con el fabricante de la antena también puede simplificar la aclaración técnica, las pruebas de muestras, la coordinación de la producción y los cambios de diseño posteriores.

¿Por qué considerar Qianmu para la producción de antenas personalizadas?

Qianmu Communication se centra en la investigación, el desarrollo y la producción de antenas de comunicación, incluidas antenas FPC, antenas PCB, antenas WiFi, antenas Bluetooth, antenas 5G, antenas GPS y soluciones de RF personalizadas.

Para aplicaciones de marcos de fotografías digitales, Qianmu proporciona diseños dedicados en lugar de depender únicamente de configuraciones de antena genéricas. Sus capacidades de producción admiten la personalización basada en las dimensiones del producto, módulos de comunicación, frecuencia de operación, posición de instalación, requisitos de conectores y especificaciones de cables.

Las especificaciones de producto publicadas por el fabricante incluyen el cumplimiento de RoHS y REACH, mientras que se puede proporcionar asistencia para la certificación CE y FCC de acuerdo con los requisitos del proyecto. Para proyectos OEM y ODM, los compradores también pueden evaluar muestras antes de pasar a la producción en volumen.

Para obtener información adicional sobre las capacidades de la antena de Qianmu, explore laSoluciones de fabricación de antenas Qianmuo revisar el dedicadoPágina de producto de antena WiFi para marco de fotos digital.

Preguntas frecuentes

¿Se pueden personalizar las dimensiones y el conector de la antena?

Sí. Qianmu admite la personalización de las dimensiones de la antena, la longitud del cable, los parámetros de ganancia y los tipos de conectores según la estructura del dispositivo, el espacio de instalación y la interfaz del módulo WiFi.

¿La antena admite WiFi tanto de 2,4 GHz como de 5 GHz?

La especificación estándar admite 2400–2500 MHz y 5150–5850 MHz. Se pueden analizar configuraciones de banda específicas según el módulo inalámbrico y los requisitos de la aplicación.

¿Qué estructuras de antena están disponibles para marcos de fotos digitales?

Las estructuras disponibles incluyen antenas flexibles FPC, antenas PCB SMT y antenas de varilla adhesiva externa. La estructura adecuada depende del gabinete, el espacio disponible, el método de instalación y el diseño de RF.

¿Qué se debe probar antes de realizar un pedido al por mayor?

Los fabricantes deben probar la antena en el gabinete del producto terminado y evaluar la estabilidad inalámbrica, la transmisión remota de imágenes, la confiabilidad de la conexión y el rendimiento en condiciones operativas realistas. Esto ayuda a identificar problemas de integración antes de la producción en masa.

¿Se puede utilizar la antena para productos de visualización digital comerciales?

Sí. La gama de aplicaciones incluye marcos de exhibición inteligentes comerciales, exhibidores de hoteles y casas de huéspedes, marcos publicitarios para lobby, productos de exhibición corporativos y otras aplicaciones de marcos de fotos digitales conectados.

Conclusión

Una conexión inalámbrica confiable es esencial para los marcos de fotos inteligentes modernos que dependen de la sincronización en la nube y la administración remota de contenido. Seleccionar una antena en función de la frecuencia, la coincidencia de RF, el espacio de instalación, el conector, el enrutamiento de los cables y el rendimiento real de la carcasa puede ayudar a los fabricantes a crear un sistema inalámbrico más consistente. Si está desarrollando un nuevo marco de fotos, reemplazando una antena existente o planeando una producción OEM/ODM,contáctanospara analizar las dimensiones de su antena, los requisitos de frecuencia, la configuración del conector, las muestras y las necesidades de producción personalizadas con el equipo de ingeniería de Qianmu.
