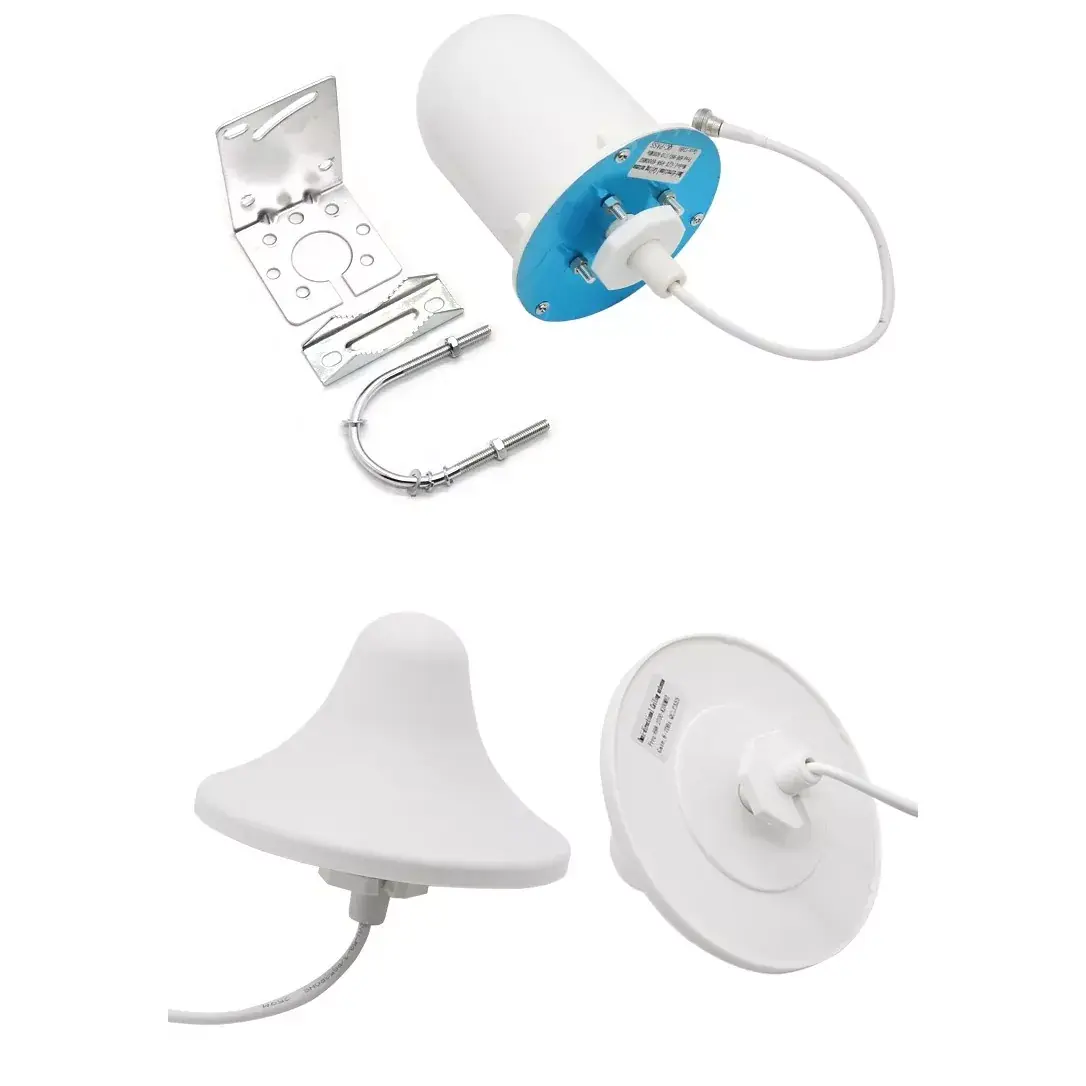

Antena de montaje en techo

Las antenas de montaje en techo son antenas de radiofrecuencia omnidireccionales montadas en el techo para interiores. La antena montada en el techo de desarrollo propio de Qianmu Communication presenta un diseño de techo circular integrado, con osciladores de cobre puro de precisión y placas posteriores reflectoras altamente aisladas en el interior, y es una antena de comunicación pasiva de banda ancha. El producto se puede empotrar directamente en el techo para lograr una radiación de señal uniforme de 360°, teniendo en cuenta tanto la estética de la instalación como la capacidad de cobertura total, y es ampliamente compatible con WiFi interior, Bluetooth, amplificación de señal 4G y sistemas de redes para toda la casa. La antena de comunicación Qianmu montada en el techo, con un oscilador de cobre puro + proceso de carcasa de ABS retardante de llama, es perfectamente compatible con diversos proyectos de redes comerciales en interiores, como hoteles, edificios de oficinas, centros comerciales, fábricas, etc.

Principio de funcionamiento

La antena de comunicación de mil mallas montada en el techo logra una transmisión y recepción de señal estable a través del mecanismo dual de radiación del oscilador de alimentación coaxial y agregación de reflexión del fondo. La estructura interna se divide en cuatro capas: conector de alimentación, oscilador de radiación, reflector de aislamiento y carcasa protectora. Cada parámetro de rendimiento se mide en la cámara anecoica, no se marcan parámetros falsos:

1. Principio de resonancia del oscilador de banda ancha: utilizando osciladores de cobre omnidireccionales anulares, que cubren las bandas de frecuencia estándar WiFi dual de 2400-2500 MHZ y 5150-5850 MHZ, la onda estacionaria de la banda de frecuencia medida es en general ≤1,4, no hay zona ciega de resonancia en la banda de frecuencia completa y no habrá ninguna situación en la que no se pueda encontrar la banda de frecuencia 5G en algunas áreas.

2. Concentración de onda de reflexión inferior: se agrega una placa posterior de reflexión de metal en la parte inferior de la antena para contrarrestar la pérdida de señal causada por la quilla de metal del techo y el panel de aluminio del techo hacia arriba. La atenuación de la señal vertical hacia abajo medida se reduce en un 70%, el 90% de la energía inalámbrica se irradia al espacio interior y la distancia de cobertura aumenta en un 30% con la misma potencia.

3. Mecanismo de radiación uniforme de 360°: Diseño simétrico de osciladores circulares, fluctuación de radiación horizontal ≤1,2 dB, sin problema de desequilibrio de cobertura de señal fuerte en un lado y sin red en el otro lado, diferencia de intensidad de señal medida dentro de un radio de 10 metros de no más de 5 dBm.

4. Diseño de estructura antiinterferencias de aislamiento: se agrega una capa de algodón absorbente adicional dentro de la carcasa para aislar el ruido electromagnético generado por interruptores y cables en la sala de computadoras sobre el techo. En escenarios de redes AP densas, la interferencia de cofrecuencia se reduce en un 40% y la velocidad de la red de múltiples usuarios conectados simultáneamente no cae significativamente.

5. Estructura del material con amplia estabilidad de temperatura: carcasa de ABS ignífugo + oscilador totalmente de cobre, probado durante 72 horas de envejecimiento a altas y bajas temperaturas de -30 °C a +65 °C, oscilador sin oxidación, error de desviación de frecuencia ≤±3MHz, el rendimiento no disminuye en ambientes de alta temperatura a largo plazo con techo cerrado.

Compatible con equipos de soporte

Esta antena montada en el techo es compatible con la gran mayoría de dispositivos de comunicación inalámbrica para interiores del mercado. Las modificaciones de ingeniería no requieren accesorios adaptadores adicionales y se pueden conectar directamente para su uso:

1. Dispositivos inalámbricos comerciales: AP inalámbrico empresarial de doble banda, enrutador WiFi de alta potencia, controlador inalámbrico de CA para hotel, enrutador inalámbrico montado en el techo

2. Equipo de mejora de señal: amplificador de señal 2,4G/5G, microestación base interior 4G/5G, repetidor de señal de teléfono móvil, puerta de enlace de amplificación Bluetooth

3. Equipo de red IoT: puerta de enlace Bluetooth, estación base de recolección interior LoRa, puerta de enlace con sensor industrial 2.4G, host de control central IoT del campus

4. Accesorios de ingeniería de corriente débil: divisor de potencia de radiofrecuencia, acoplador, alimentador interior, módulo de expansión de red de caja de corriente débil

Guía completa de instalación y uso.

(1) Puntos clave para la planificación previa a la instalación

1. Planificación de la ubicación: en salas abiertas, cada antena montada en el techo tiene un radio de cobertura efectivo de 8 a 12 metros. En habitaciones de hotel con muchas particiones, se coloca una antena cada 6-8 metros.

2. Evitación del techo: instale para evitar tuberías metálicas, cables eléctricos fuertes y aparamenta dentro del techo para reducir la interferencia electromagnética;

3. Requisitos de cableado: utilice alimentadores de RF estándar de 50 Ω, con la longitud de cada alimentador controlada dentro de los 15 metros para evitar una pérdida excesiva de señal.

(2) Proceso paso a paso para la instalación en el techo

1. Perforación: Haga un orificio circular de 30 mm de diámetro en el techo de placa de yeso/aluminio a través del alimentador de radiofrecuencia;

2. Cableado: Conecte un extremo del alimentador a la interfaz SMA en la parte posterior de la antena montada en el techo y apriételo para evitar que se afloje;

3. Fijación: Empuje el cuerpo principal de la antena desde debajo del techo hacia el orificio, con el broche posterior en la parte superior del panel del techo, bloqueándolo y fijándolo automáticamente;

4. Acoplamiento trasero: conecte el otro extremo del alimentador al AP inalámbrico, al puerto RF del amplificador de señal y encienda el dispositivo;

5. Medición y aceptación reales: utilice un probador de señal para probar la intensidad de la señal del área de cobertura. El rango de -40 a -70 DBM se considera cobertura calificada.

(3) Notas posteriores al mantenimiento

1. Verifique cada seis meses que no haya clips de antena flojos ni juntas de alimentación oxidadas;

2. En sótanos húmedos y entornos de cocina, retire y limpie la carcasa para eliminar el polvo cada año para evitar que la acumulación de polvo afecte la eficiencia de la radiación;

3. No apile láminas de metal o cables sobre la antena, lo que reducirá significativamente el rango de cobertura inalámbrica.

Preguntas frecuentes Preguntas frecuentes

P1: ¿Con qué dispositivos es compatible esta antena montada en el techo?

R1: La antena de comunicaciones montada en el techo Qianmu es compatible con la gran mayoría de dispositivos de interfaz RF de 50 Ω, como AP inalámbricos de doble banda, amplificadores de señal WiFi de alta potencia, microestaciones base interiores 4G, etc. Puede combinarse directamente con proyectos de cobertura inalámbrica comercial en hoteles y edificios de oficinas.

P2: ¿Necesita herramientas profesionales para instalar la antena de montaje en techo? ¿Puede una sola persona hacer el trabajo?

A2: No se requieren herramientas complejas. Sólo se necesita un pequeño taladro eléctrico para hacer los agujeros y la estructura de encaje queda fija. Una persona puede completar la instalación de una antena montada en el techo en 5 minutos. El producto viene con un manual de instalación e incluso los trabajadores de la construcción sin experiencia previa pueden comprender los pasos de operación.

P3: ¿Se pueden personalizar la interfaz de la antena, el logotipo de la carcasa y el embalaje?

A3: Totalmente personalizable. Como fábrica de origen, podemos reemplazar todo tipo de interfaces RF de SMA/N/BNC según sea necesario, admitir serigrafía del logotipo de la marca del cliente en la carcasa, embalaje de exportación neutral personalizado, embalaje de caja de color y se puede negociar la cantidad mínima de pedido para pedidos personalizados OEM/ODM.

P4: ¿Cómo podemos confirmar la distancia de cobertura real de la antena montada en el techo? ¿Podemos proporcionar los datos medidos?

R4: Sí. Cada lote de antenas de techo viene con un informe de prueba de cámara anecoica de radiofrecuencia, junto con un vídeo de prueba de cobertura in situ y datos de intensidad de la señal para varios hoteles y edificios de oficinas nacionales. Todos los parámetros son reales y verificables, y los clientes pueden enviar muestras para su autoevaluación y comparación.
