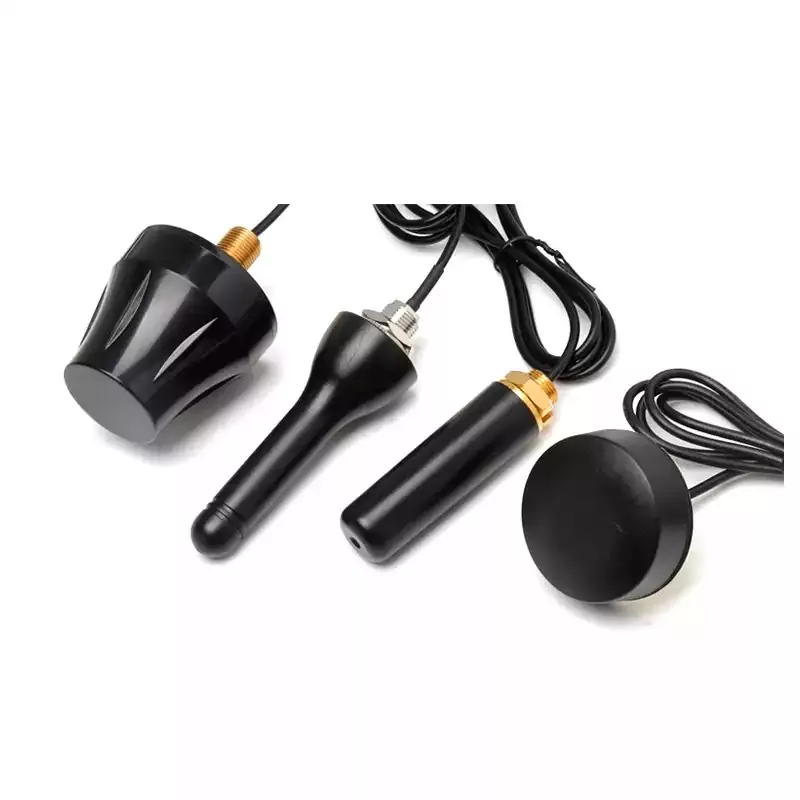

Antena montada en gabinete
Qianmu Communication es una fábrica de origen y un fabricante y proveedor profesional de antenas montadas en gabinete, que se especializa en antenas de gabinete de alta calidad. Nos centramos en la investigación y el desarrollo, la producción y la personalización de una amplia gama de productos de antenas de grado industrial. Nuestra fábrica opera sus propias líneas de producción y está equipada con instalaciones integrales de prueba y control de calidad para garantizar un rendimiento confiable del producto. Proporcionamos antenas de gabinete estándar y soluciones de antena personalizadas OEM/ODM, diseñadas para satisfacer los requisitos de los clientes en cuanto a bandas de frecuencia de dispositivos, espacio de instalación y diversos escenarios de aplicación.
La antena montada en gabinete es una antena de comunicación incorporada diseñada específicamente para entornos de gabinetes cerrados. En los gabinetes industriales típicos, gabinetes de servidores y gabinetes de control eléctrico, las estructuras metálicas internas están densamente empaquetadas, el espacio es confinado y la interferencia electromagnética es intensa. Como resultado, las antenas externas convencionales no se pueden instalar y sufren una grave atenuación de la señal. Sin embargo, la antena del gabinete dedicada ha sido sometida a optimización y sintonización electromagnética, lo que le permite transmitir y recibir señales inalámbricas de manera estable incluso dentro de gabinetes metálicos herméticamente sellados. Esto aborda perfectamente los desafíos de la industria, como señales débiles, desconexiones y rendimiento retrasado en la conectividad de red, el posicionamiento y la transmisión de datos para equipos basados en gabinetes. Problema Como fabricante profesional de antenas de gabinete, las antenas de gabinete de nuestra empresa cubren 2.4G, 5G y 4G. GPS, GNSS, WiFi, BT Modelo de banda de todas las frecuencias.
¿Cómo funciona una antena montada en gabinete en una caja metálica?
El principio de funcionamiento de una antena montada en gabinete incluye principalmente cuatro procesos clave:
1. Recepción de señal eficiente
La antena de gabinete personalizada de Qianmu Communications adopta una estructura de radiación de precisión con longitud de antena optimizada y adaptación de impedancia. Se adapta con precisión a diferentes bandas de frecuencia, lo que permite una recepción eficaz de señales débiles en entornos de gabinetes metálicos cerrados.
2. Optimización de señal y reducción de pérdidas
El circuito integrado de adaptación de impedancia de baja pérdida minimiza la atenuación de la señal y mejora la eficiencia de la transmisión, reduciendo la interferencia de la señal causada por el reflejo de la señal dentro de las carcasas metálicas.
3. Protección antiinterferencias
La capa de protección de alta frecuencia integrada ayuda a filtrar las interferencias electromagnéticas generadas por componentes internos como fuentes de alimentación, placas base y chips, lo que garantiza una transmisión de señal inalámbrica más limpia y estable.
4. Transmisión de señal estable
A través de una interfaz de línea de alimentación estandarizada, la antena proporciona una transmisión de señal inalámbrica estable entre el entorno externo y la placa base del dispositivo, lo que admite una conectividad de red confiable y una comunicación de datos continua.

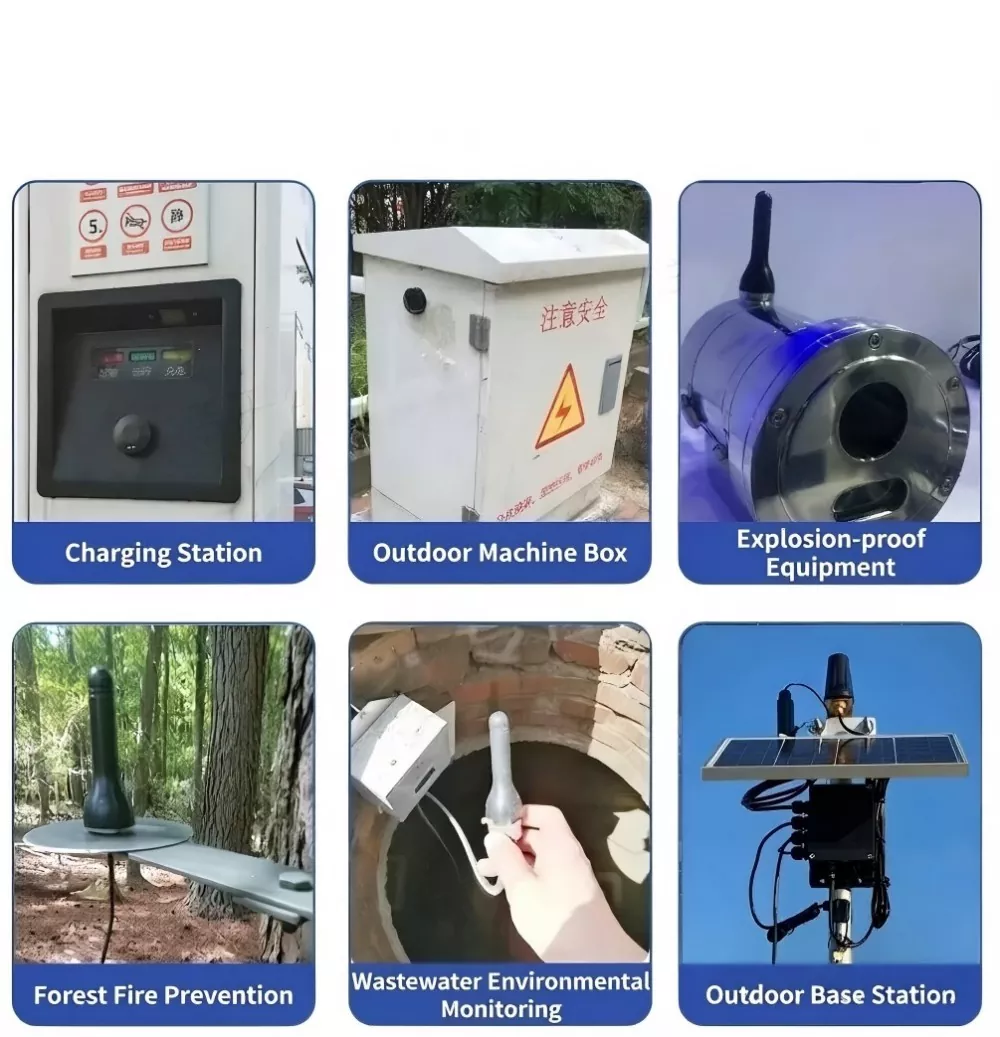

Lista de compatibilidad
Qianmu Communications es un proveedor confiable de antenas montadas en gabinetes de máquinas en China. Nuestros productos son compatibles con más del 98% de los equipos de gabinete cerrado actualmente disponibles en el mercado, brindando una excelente adaptabilidad e interoperabilidad. Las principales aplicaciones compatibles incluyen:
Gabinete de servidor de centro de datos
Adecuado para salas de servidores empresariales, centros de datos, gabinetes de servidores en la nube y gabinetes de conmutación de red. Admite redes inalámbricas, monitoreo remoto y transmisión estable de datos de equipos en entornos de servidores.
Gabinete de control industrial
Diseñado para gabinetes de control industriales automatizados, gabinetes de control PLC y cajas de control industriales de IoT. Admite comunicación inalámbrica, depuración remota y carga de datos en tiempo real para equipos industriales.
Nuevo gabinete de estación de carga de energía
Compatible con pilas de carga de CC, pilas de carga de CA y gabinetes de carga para exteriores. Admite redes 4G/5G, sistemas de facturación basados en la nube, posicionamiento de dispositivos y operación y mantenimiento remotos.
Gabinete de seguridad inteligente
Adecuado para armarios eléctricos de bajo voltaje, armarios de control de seguridad integrados y armarios impermeables para exteriores. Permite transmisión inalámbrica WiFi, redes de dispositivos y aplicaciones de monitoreo remoto.
Gabinete de equipo montado en vehículo
Diseñado para gabinetes de control industriales montados en vehículos y gabinetes de integración de equipos especializados. Admite posicionamiento GNSS, comunicación en toda la red 4G y transmisión de datos por Bluetooth.
Gabinete de dispositivos IoT inteligente
Aplicable a gabinetes integrados de IoT, cajas de equipos municipales inteligentes, gabinetes de monitoreo ambiental y gabinetes de control de agricultura inteligente, proporcionando conectividad inalámbrica confiable para dispositivos inteligentes.
Puntos clave de venta
Como fabricante profesional de antenas montadas en gabinetes, realizamos inspecciones estrictas de fábrica, pruebas de temperatura alta y baja y mediciones de señales del mundo real para cada antena instalada en entornos de gabinetes sellados. Todas las ventajas de rendimiento se verifican a través de datos de prueba y casos de aplicación reales, lo que garantiza especificaciones confiables y transparentes.
Alta ganancia y baja pérdida de señal
La ganancia de la banda de frecuencia convencional puede alcanzar entre 2 y 5 dBi. En entornos de gabinetes sellados, la atenuación de la señal medida es ≤3 dB, superando a las antenas industriales típicas que generalmente experimentan una atenuación de 5 a 8 dB. Esto garantiza una comunicación estable a larga distancia con una transmisión de datos fluida y una pérdida mínima de paquetes.
Excelente rendimiento antiinterferencias
Con una estructura de blindaje de doble capa incorporada, la antena reduce eficazmente la interferencia electromagnética causada por fuentes de alimentación de alto voltaje, chips e inversores dentro de los gabinetes. Con una relación de onda estacionaria de voltaje (VSWR) de ≤1,5, mejora la estabilidad de la señal y la eficiencia de transmisión.

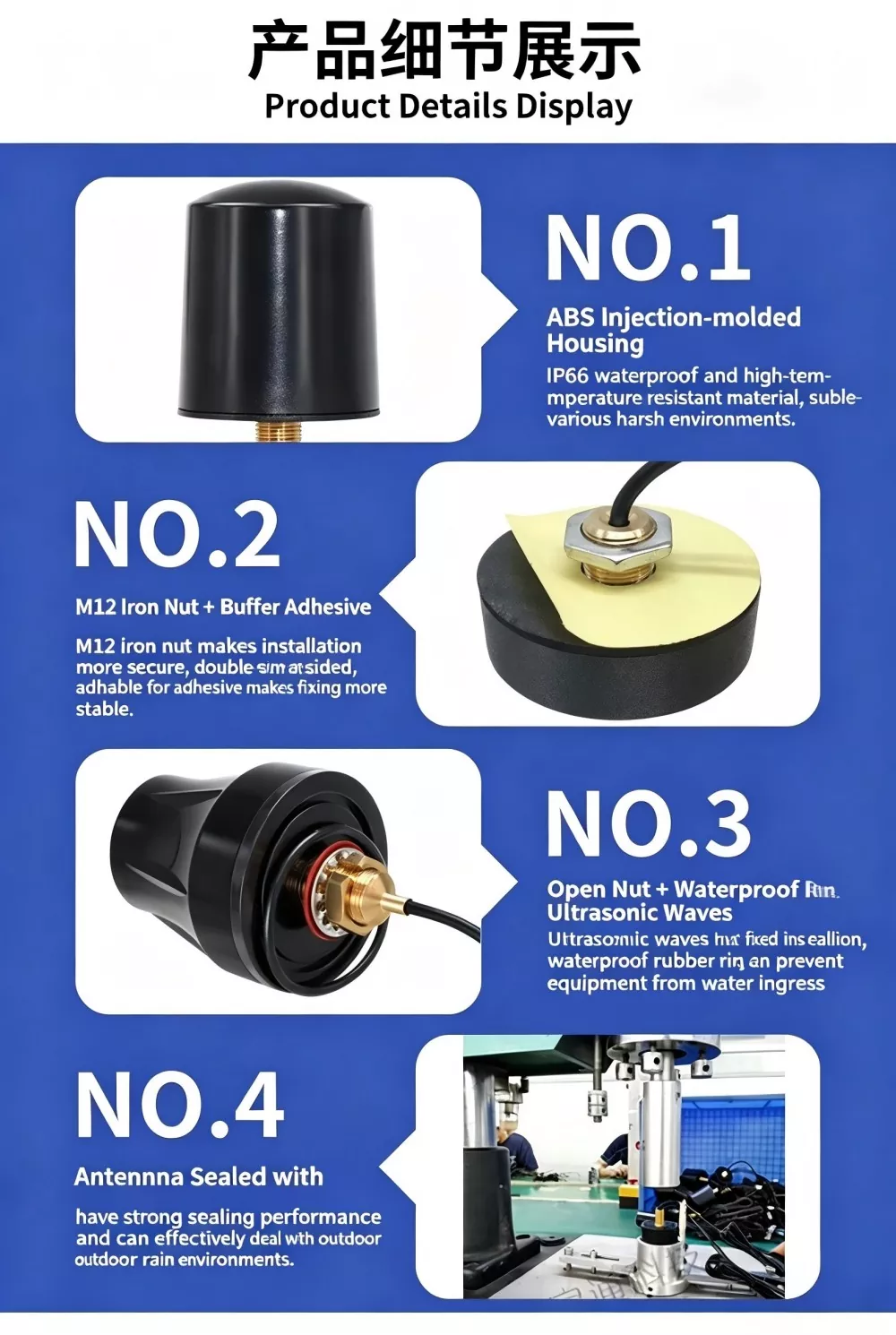

Durabilidad de grado industrial

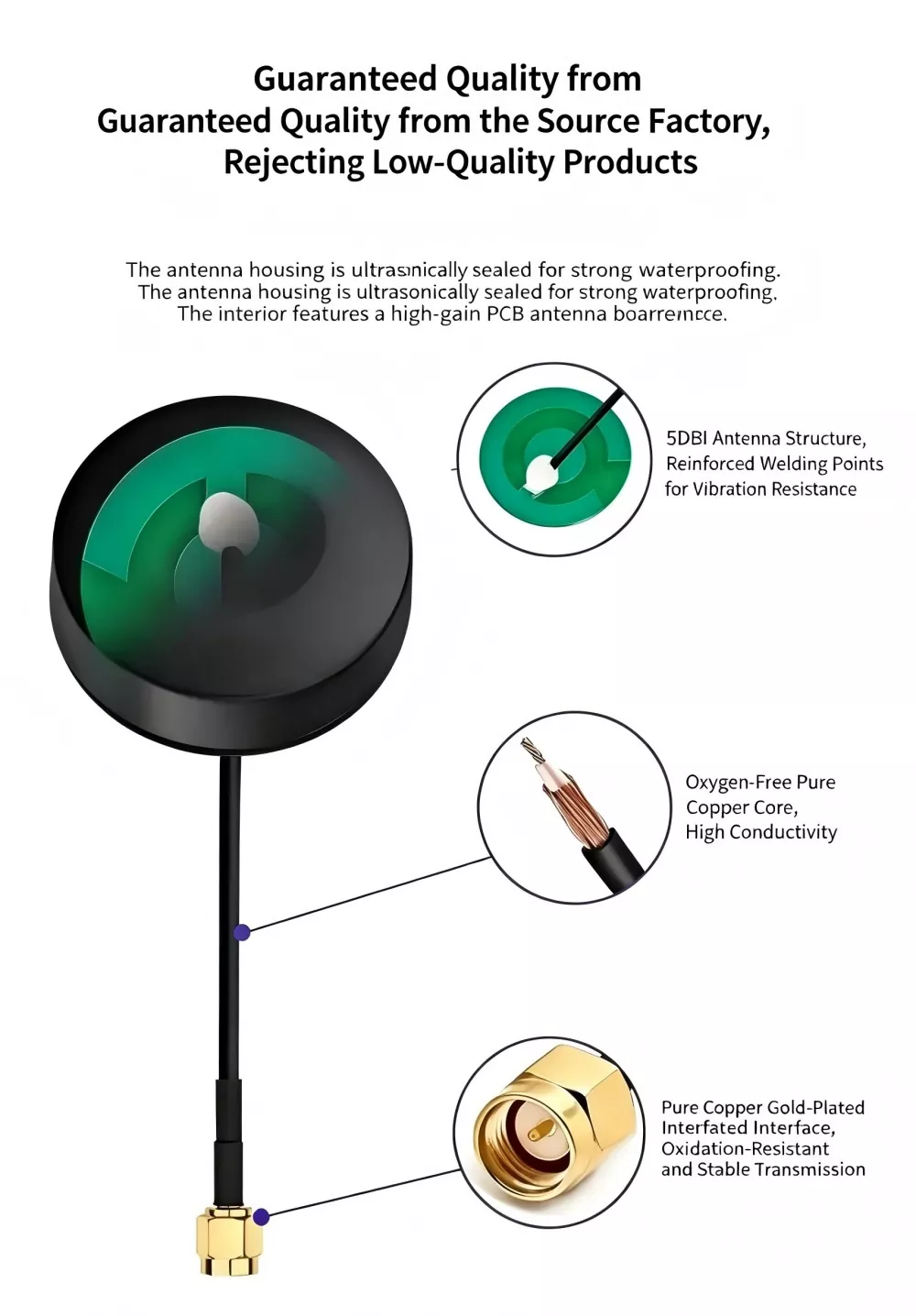

La antena adopta una carcasa de ABS retardante de llama y un diafragma de cobre puro chapado en oro, lo que proporciona una excelente resistencia a la oxidación, a la corrosión y a la oxidación. Con un amplio rango de temperatura de funcionamiento de -40 ℃ a +85 ℃, es adecuado para aplicaciones industriales y exteriores exigentes.

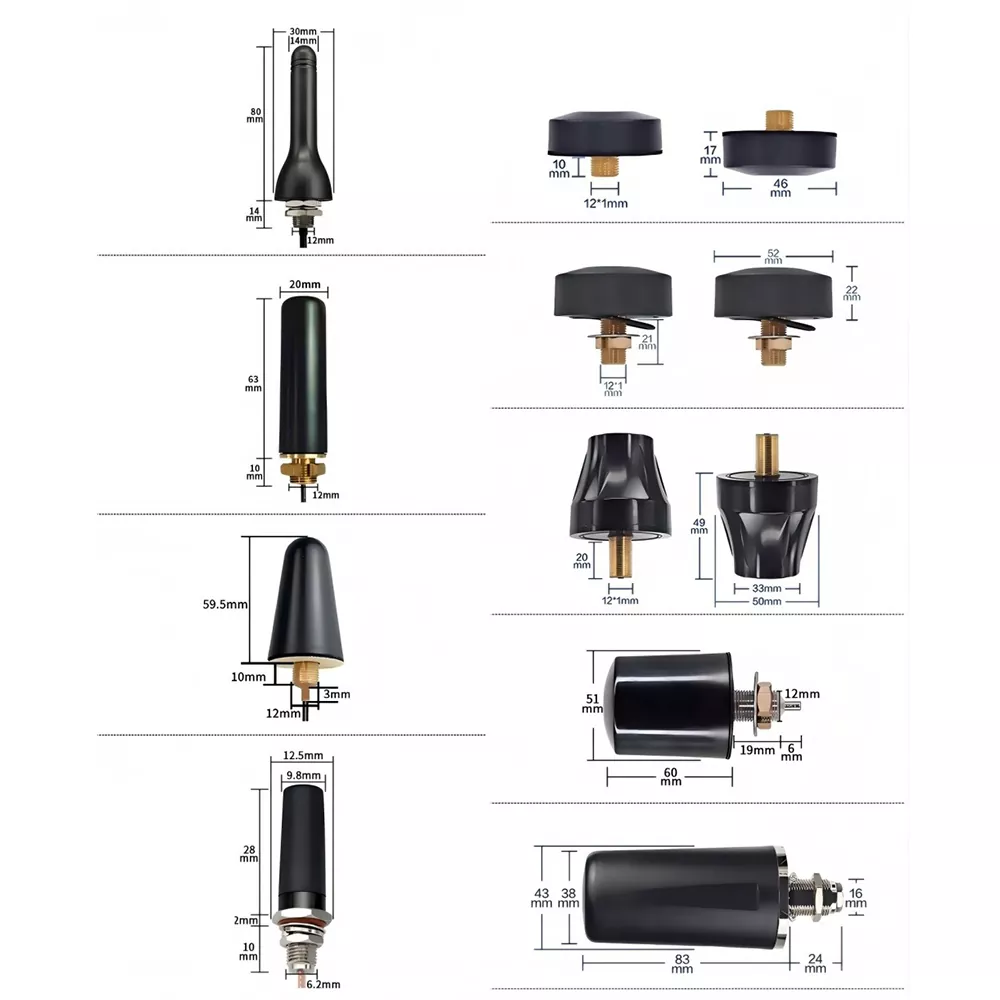

Diseño compacto e instalación flexible
La estructura ultradelgada de montaje empotrado ahorra valioso espacio en el gabinete y admite múltiples métodos de instalación, incluido el montaje adhesivo y la fijación con tornillos. Es ideal para gabinetes de equipos compactos y entornos de instalación con espacio limitado.

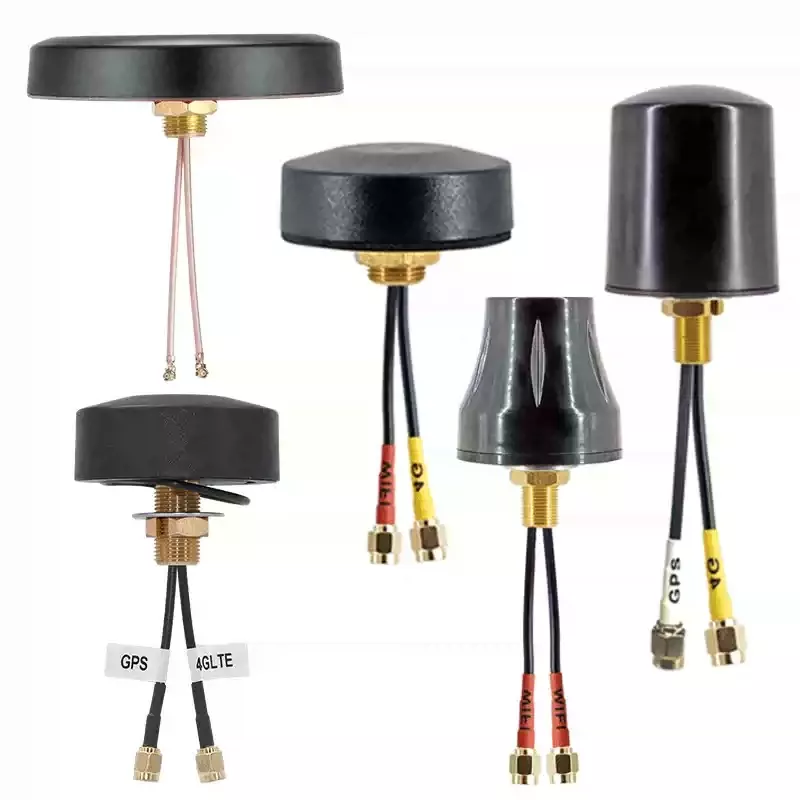

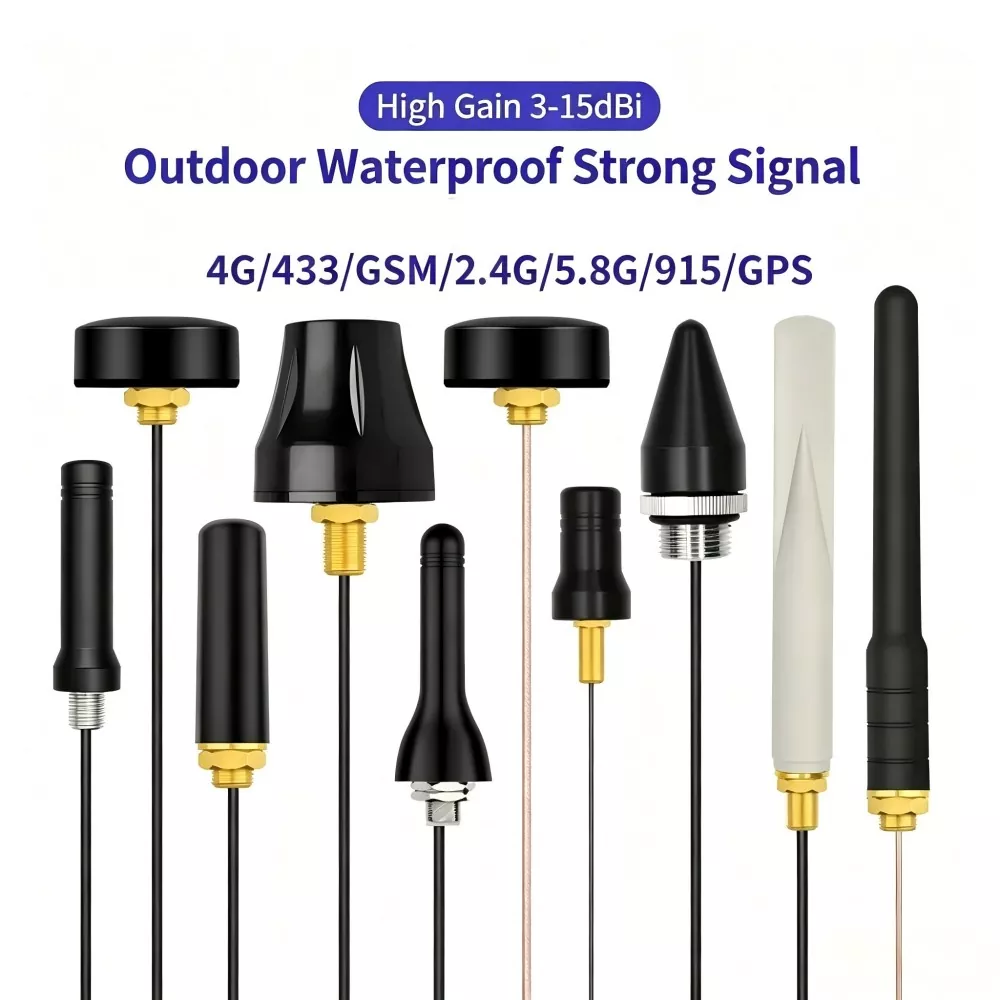

Cobertura de banda de frecuencia completa
Hay soluciones personalizadas disponibles para múltiples bandas de frecuencia, incluidas 2.4G, 5.8G, compatibilidad con todas las redes 4G, 5G, GNSS BeiDou/GPS y Bluetooth. Se pueden proporcionar modelos de antena integrada de frecuencia única, frecuencia dual y frecuencia múltiple según los requisitos de la aplicación.
Personalización profesional de OEM y ODM
Como fabricante original de antenas, admitimos la personalización de la longitud del cable de alimentación, el tipo de conector, las dimensiones de la antena, el rendimiento de ganancia y el diseño de apariencia. Nuestro equipo de ingeniería también brinda soporte gratuito para la selección de soluciones para diferentes escenarios de aplicación.
Calidad confiable y baja tasa de fallas
Según los datos de producción en masa, la tasa de falla real de los productos enviados es ≤0,3%, significativamente menor que el promedio de la industria de alrededor del 2%. Esto garantiza una estabilidad operativa a largo plazo y un rendimiento confiable para aplicaciones industriales.
Especificaciones técnicas detalladas
|
Elemento de parámetro |
Indicadores técnicos |
|
Bandas de frecuencia compatibles |
2400-2500 MHz, 5100-5800 MHz, 4G, 5G Sub-6 GHz, GNSS, Beidou, GPS |
|
Ganancia de antena |
2dBi-5dBi (modelo de alta ganancia personalizable) |
|
Relación de onda estacionaria VSWR |
≤1,5 (estándar de la industria ≤2,0) |
|
Impedancia |
Impedancia estándar de 50Ω |
|
Temperatura de funcionamiento |
-40℃ ~ +85℃ |
|
Temperatura de almacenamiento |
-55℃ ~ +90℃ |
|

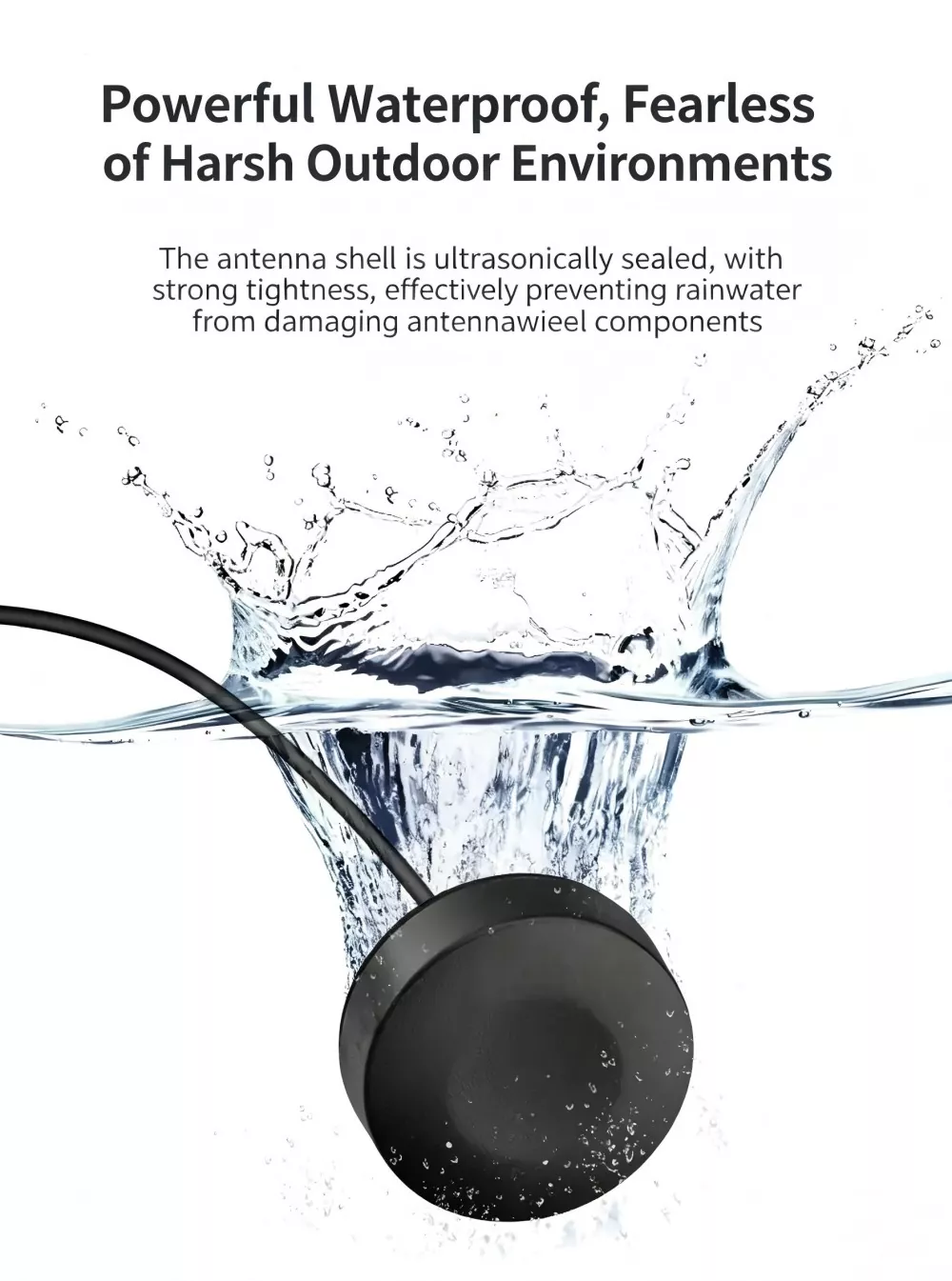

Clasificación impermeable |
IP65/IP67 opcional (apto para uso en interiores y exteriores) |
|
Tipo de interfaz |
SMA, IPEX, U.FL, BNC, TNC (personalizable) |
|

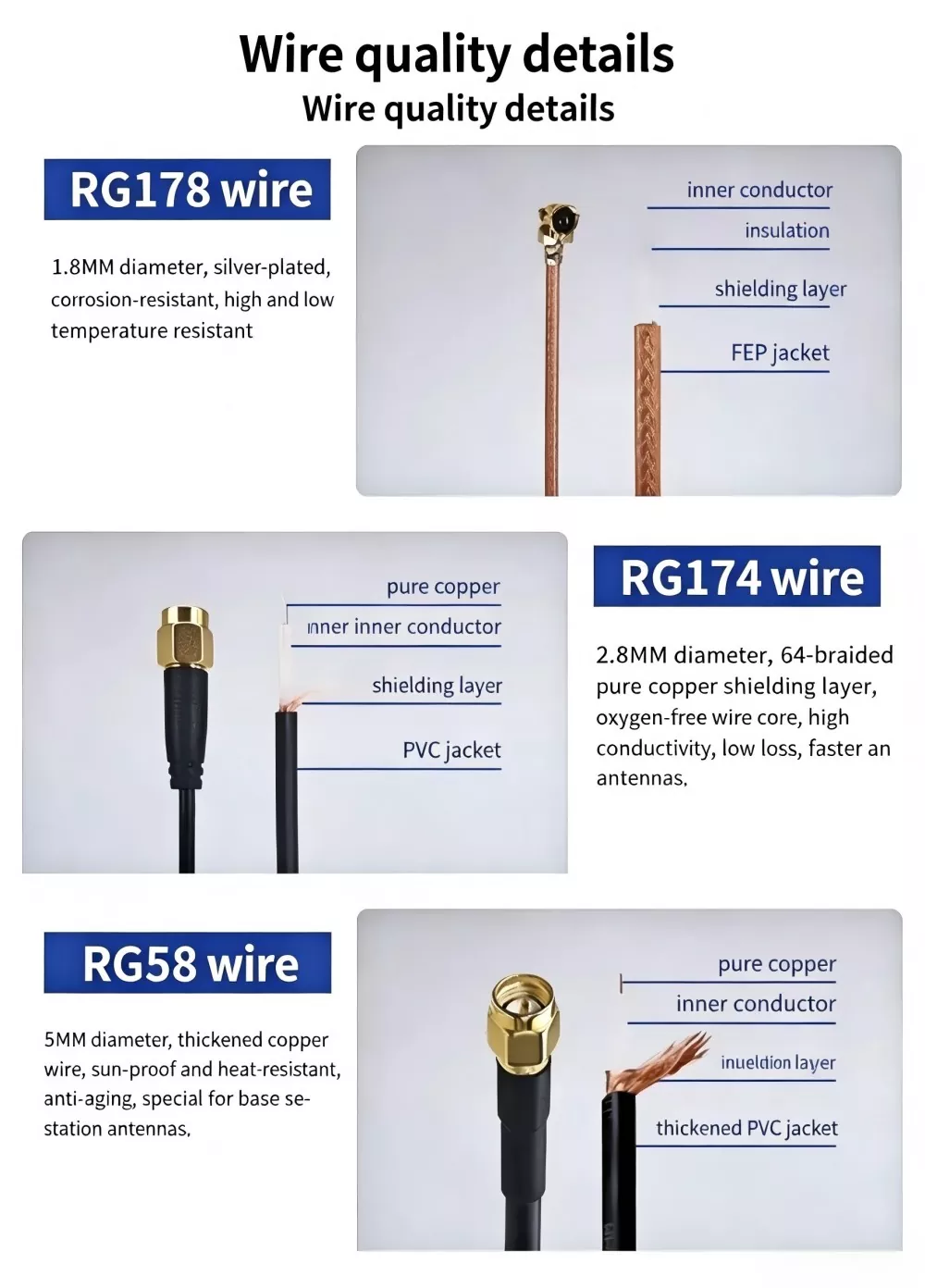

Longitud del alimentador |
10cm-5m personalizable, estándar 1,5m |
|
Material |
Oscilador chapado en oro de cobre puro, carcasa ignífuga de ABS, línea de alimentación coaxial de baja pérdida |
Comparación de productos con competidores
Las antenas de gabinete comunes en el mercado generalmente sufren problemas como intensidad de señal anunciada falsamente, fallas a altas temperaturas, interferencias severas y mano de obra deficiente. Como fábrica veterana de antenas montadas en gabinetes, el producto de nuestra empresa tiene las siguientes diferencias principales con respecto a los productos de la competencia en la misma industria:
|
Dimensión de comparación |
Antena de gabinete estándar de la industria |
Antena de gabinete de comunicación de mil ojos |
|
Autenticidad del parámetro |
La ganancia suele exagerarse y la atenuación de la señal medida en gabinetes cerrados es significativa. |
Todos los parámetros se miden con precisión, sin especificaciones infladas; Calibración especial realizada en un entorno de gabinete sellado. |
|
Capacidad antiinterferencias |
Estructura no blindada, susceptible a interferencias electromagnéticas del gabinete, desconexiones frecuentes. |
Estructura de blindaje de doble capa, especialmente diseñada para uso en entornos de gabinetes con fuertes interferencias. |
|
Material y artesanía |
Alambre de cobre común con carcasa de plástico, propenso a la oxidación y al envejecimiento. |
Oscilador de cobre puro chapado en oro, carcasa industrial ignífuga: vida útil duplicada. |
|
Capacidad de personalización |
Sólo están disponibles modelos estándar y no se pueden adaptar a dimensiones especiales de armario. |
Totalmente personalizable en todas las dimensiones: las dimensiones, las interfaces, las bandas de frecuencia y los tipos de cables son todos ajustables. |
|
Inspección de control de calidad |
La inspección por muestreo revela una alta tasa de productos defectuosos que se liberan. |
Inspección 100-100 %, incluidas pruebas completas de temperaturas, señales e impedancia altas y bajas. |
|
Garantía postventa |
Sin soporte técnico profesional; Respuesta postventa lenta. |
Soporte técnico personalizado del fabricante, respuesta postventa las 24 horas. |
Guía de compras
Muchos compradores y equipos de ingeniería pueden seleccionar antenas montadas en gabinetes inadecuadas, lo que genera un rendimiento de señal débil o problemas de compatibilidad del dispositivo. Basado en años de experiencia en la fabricación de antenas, Qianmu Communications proporciona las siguientes pautas de compra profesionales para ayudar a los clientes a elegir la solución adecuada.
Seleccione según la banda de frecuencia del dispositivo
Antes de comprar, confirme la banda de frecuencia de comunicación requerida por el dispositivo, como 2.4G, WiFi, 4G, 5G o GNSS. Elíjalo diseñado específicamente para el rango de frecuencia objetivo. El uso de un modelo de frecuencia incompatible puede provocar una atenuación de la señal y una reducción del rendimiento de la comunicación.
Considere el espacio de instalación disponible
Para gabinetes compactos o estrechos, se recomiendan modelos de antena de gabinete ultradelgados. Para gabinetes más grandes con suficiente espacio de instalación, se pueden seleccionar soluciones de antena de alta ganancia. Hacer coincidir el tamaño de la antena con la estructura del gabinete ayuda a evitar restricciones de instalación.
Elija según el entorno operativo
Para aplicaciones interiores estándar con condiciones normales de temperatura y humedad, son adecuados los modelos de antena convencionales. Para instalaciones al aire libre o ambientes hostiles que involucran temperaturas extremas y alta humedad, se recomiendan antenas impermeables IP67 de grado industrial con amplia resistencia a la temperatura.
Haga coincidir el tipo de interfaz y los requisitos de cable
Asegúrese de que el conector de la antena coincida con la interfaz del dispositivo, como SMA o IPEX. La longitud del cable de alimentación también debe personalizarse según el diseño interno del gabinete y la distancia del cableado para evitar la pérdida de señal causada por un enrutamiento inadecuado del cable.
Elija un proveedor original de fábrica confiable
La selección de un proveedor profesional de antenas montadas en gabinete y un fabricante experimentado de antenas de gabinete garantiza especificaciones precisas, una calidad constante del producto y un soporte posventa confiable. Evite productos OEM de baja calidad sin capacidades de producción verificadas.
Preguntas frecuentes
P1: En el caso de gabinetes metálicos sellados, ¿se bloqueará gravemente la señal de una antena montada en un gabinete?
R1: No. Nuestra antena de gabinete está sintonizada específicamente para ambientes metálicos cerrados dentro de gabinetes. Cuenta con estructuras de radiación e impedancia optimizadas que reducen eficazmente la atenuación de la señal causada por el blindaje metálico. Basado en extensas pruebas de campo, cumple completamente con los requisitos para la conexión en red, el posicionamiento y la transmisión de datos de dispositivos normales.
P2: ¿Admite tamaños, interfaces y bandas de frecuencia personalizados?
A2: Compatible. Como fabricante directamente desde la fuente, podemos personalizar las dimensiones de la antena, las longitudes de los cables de alimentación, los tipos de conectores, la ganancia y las bandas de frecuencia de acuerdo con los parámetros del equipo del cliente, el espacio del gabinete y los escenarios de aplicación, y proporcionar propuestas de diseño gratuitas.
P3: ¿Existe algún descuento en el precio para compras al por mayor y cuál es el plazo de entrega?
A4: Suministro directo desde fábrica, sin intermediarios; disfrute de descuentos escalonados en compras al por mayor. Los artículos habituales en stock se envían el mismo día; hay productos hechos a medida disponibles previa solicitud. 7 Entrega en días hábiles; Se pueden organizar pedidos grandes para una producción acelerada previa coordinación.
P4: ¿Se puede utilizar en entornos industriales de alta y baja temperatura?
R5: Sí, es posible. El producto funciona dentro de un rango de temperatura de -40 ℃ a +85 ℃ y es adecuado para entornos hostiles como entornos industriales, aplicaciones al aire libre y estaciones de carga. Presenta una excelente resistencia a altas y bajas temperaturas y al envejecimiento, lo que garantiza un rendimiento estable a largo plazo.
