Antena Lora

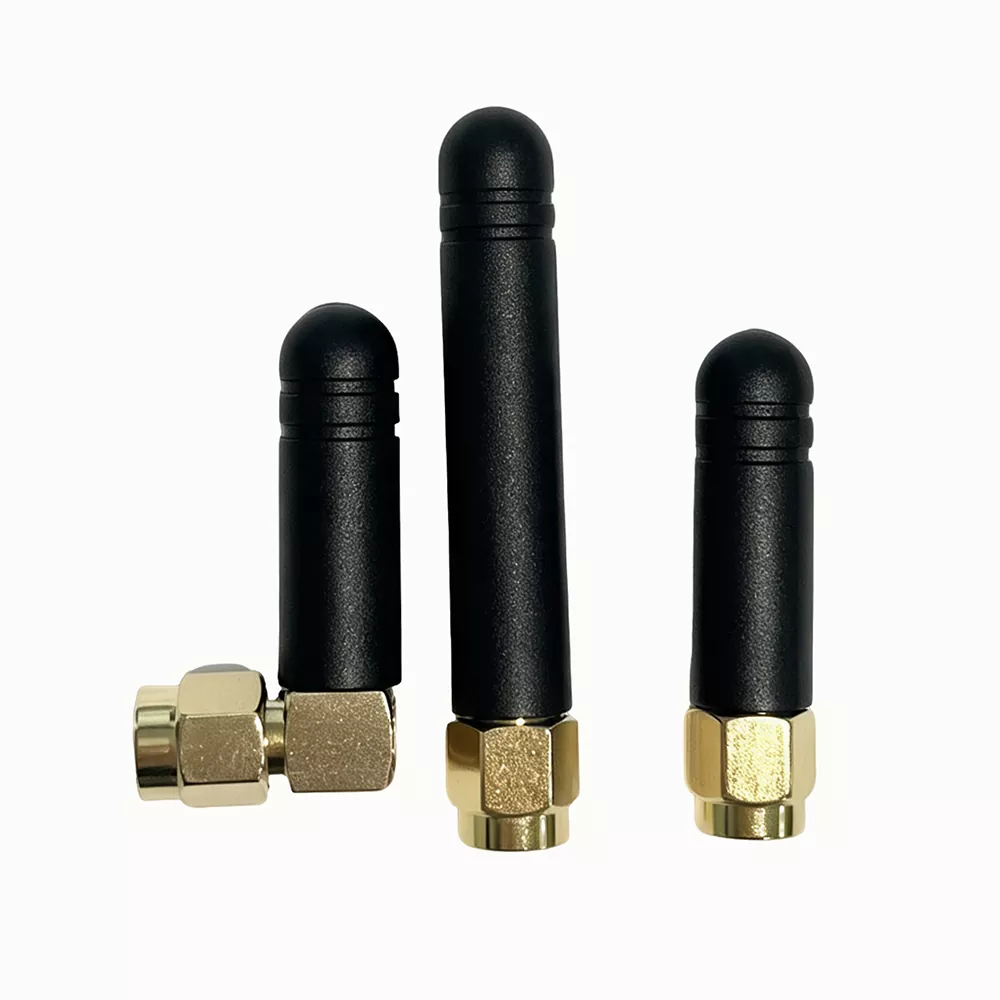

La antena LoRa es una antena de varilla externa de RF industrial IoT de 433MHz y 868–920MHz diseñada para comunicaciones de espectro extendido de largo alcance.

Desarrollada por Qianmu Communication, esta antena adopta una estructura de varilla externa dividida que se puede instalar de manera flexible en carcasas, postes y cajas de dispositivos, lo que reduce la pérdida de blindaje de señal causada por carcasas, paredes y placas base de metal.

Utiliza un oscilador de cobre puro moldeado de una sola pieza y una carcasa de PVC resistente a la intemperie, que cubre con precisión la banda baja de 433 MHz y la banda ISM global de 868–920 MHz.

Con un rendimiento por lotes estable, la antena LoRa es adecuada para proyectos de redes de IoT de baja potencia y larga distancia.

Principio de funcionamiento

La antena LoRa Qianmu Communication 433/868–920MHz utiliza un diseño de oscilador resonante segmentado combinado con radiación de RF omnidireccional para lograr la transmisión y recepción de señales a larga distancia.

La estructura interna incluye un conector RF, un oscilador de adaptación de impedancia, una capa protectora de aislamiento y una carcasa protectora impermeable. Todos los parámetros de rendimiento son probados por el laboratorio de RF de la empresa utilizando un analizador de redes vectorial.

1. Diseño de resonancia segmentada de doble banda

La antena integra dos osciladores independientes para la banda de baja frecuencia de 433MHz y la banda ISM de 868–920MHz. El VSWR de banda completa medido es ≤1,3, lo que garantiza una resonancia estable en ambos rangos de frecuencia.

Una antena admite dos bandas de comunicación LoRa convencionales sin necesidad de un inventario separado.

2. Diseño de radiación omnidireccional de 360°

La estructura del oscilador simétrica en forma de varilla proporciona una radiación horizontal uniforme con una fluctuación de ≤1 dB y reduce los puntos ciegos de la señal.

Con la misma potencia de transmisión, la distancia de transmisión medida en un área abierta es 2,8 veces más larga que la de una antena incorporada en el dispositivo, lo que admite redes de dispositivos multidireccionales sin desequilibrio de señal.

3. Blindaje metálico y estructura antiinterferencias

Los anillos de protección de cobre están integrados en la base de la antena para reducir la interferencia electromagnética de las placas base de la puerta de enlace, los motores industriales y los cables de alimentación.

En entornos con fuertes interferencias, como fábricas y subestaciones, la pérdida de paquetes de datos medidos se reduce en un 65 %, lo que garantiza una transmisión estable de datos de IoT.

4. Estructura exterior resistente a la intemperie

La antena adopta una carcasa impermeable de PVC engrosada con juntas de goma selladas. Ha superado pruebas de envejecimiento cíclico de 72 horas y pruebas de resistencia al agua de lluvia de -40°C a +70°C.

El oscilador permanece protegido de la oxidación, con una desviación de frecuencia dentro de ≤±2MHz, manteniendo un rendimiento estable en exteriores.

5. Coincidencia de impedancia estándar de 50 Ω

La antena utiliza un ajuste preciso de impedancia de fábrica y admite interfaces RF estándar para dispositivos LoRa.

Reduce la reflexión de la señal causada por la falta de coincidencia de impedancia, reduce la potencia de transmisión del dispositivo en un 12 % y extiende la vida útil de la batería del terminal.

Compatible con dispositivos compatibles

Esta antena LoRa tiene una gran compatibilidad con RF y se puede conectar directamente a la gran mayoría de terminales de comunicación iot de baja potencia sin accesorios adaptadores.

1. Host de comunicación LoRa: puerta de enlace LoRa de 433MHz, concentrador LoRa industrial de 868/915MHz, estación base de adquisición LoRa para exteriores, radio de transmisión de datos inalámbrica

2. Terminales de detección inteligentes: sensor de temperatura y humedad del suelo, sonda de monitoreo de calidad del agua, alarma de humo/gas, colector de presión de nivel de líquido

3. Dispositivos industriales de Internet de las cosas (iot): terminal de adquisición de datos de taller, kanban inalámbrico de línea de producción, host de etiquetas de ubicación de productos de almacén

4. Accesorios para ciudades inteligentes: controlador de lámpara única para farolas, detector magnético de estacionamiento, monitor de estado de tapa de alcantarilla, host de alarma de seguridad exterior

5. Componentes accesorios de RF: alimentadores de RF, divisores de potencia de señal, módulos de amplificación de relés de RF

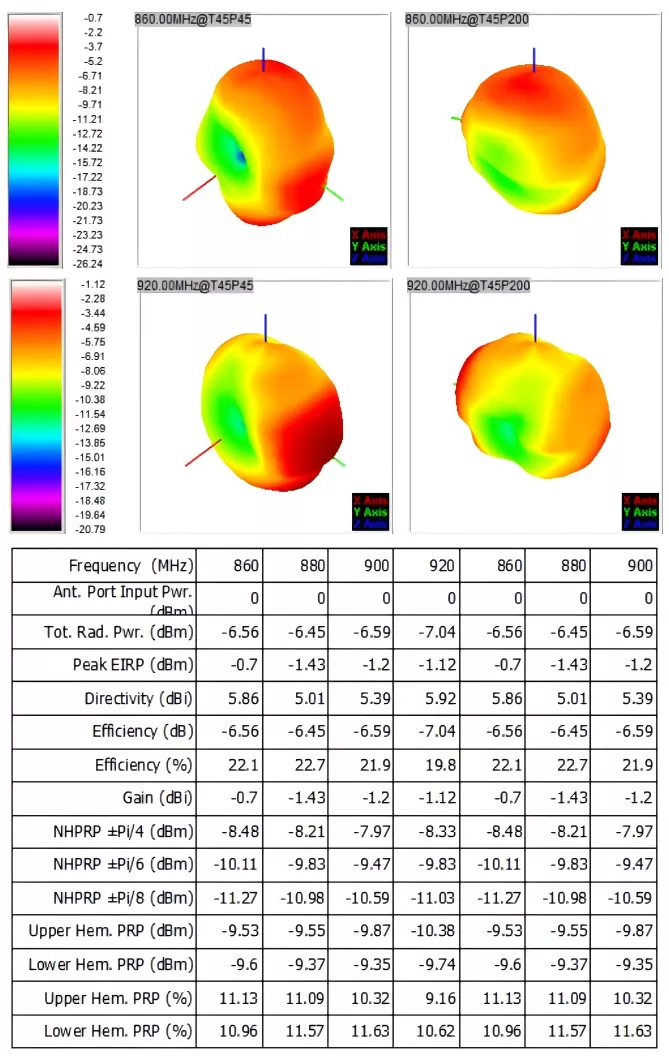

Especificaciones técnicas estandarizadas

Todos los parámetros son resultados de pruebas internas de cámara anecoica de RF. Cada lote de antenas LoRa viene con una hoja de prueba de fábrica en papel, que se puede utilizar para la aceptación del proyecto, la declaración de aduanas de exportación y la verificación de calificación de la Parte A:

Guía de compras

Muchos compradores de IoT e ingenieros de I+D seleccionan modelos basándose principalmente en el precio, lo que puede resultar en una distancia de transmisión insuficiente, daños en el exterior, reelaboración del proyecto y mayores costos posteriores.

Al comprar la antena LoRa de comunicación Qianmu, el modelo se puede seleccionar de acuerdo con cuatro factores clave:

1. Seleccione según los requisitos de la banda de frecuencia

Para las exportaciones europeas y los proyectos municipales nacionales, se prefiere la banda de 868 MHz. La banda de 433MHz es adecuada para aplicaciones domésticas en tierras agrícolas y dispositivos industriales de sensores de 433MHz.

Para proyectos de redes híbridas multibanda, elija antenas externas LoRa de doble banda de 433/868–920 MHz para admitir diferentes dispositivos con una sola antena.

2. Seleccione según el entorno operativo

Para cuartos secos interiores y oficinas, se pueden seleccionar modelos estándar según las condiciones de aplicación.

Para tierras de cultivo al aire libre, farolas municipales y ambientes costeros con alta humedad o sal, elija modelos IP65 impermeables y resistentes a la intemperie para evitar la entrada de agua y fallas.

Para regiones con temperaturas bajo cero en áreas del norte, confirme que el producto admite el funcionamiento a baja temperatura de ≥-40 °C.

3. Seleccione según los requisitos de distancia de transmisión

Para equipos interiores de corta distancia, se pueden seleccionar antenas de baja ganancia.

Para aplicaciones de monitoreo al aire libre en tierras de cultivo y parques que cubren varios kilómetros, se deben usar antenas de doble banda de alta ganancia para reducir la inversión en la puerta de enlace.

4. Seleccione según los requisitos del proyecto

Para pruebas de laboratorio y proyectos a corto plazo, se pueden adquirir pequeñas cantidades de modelos estándar.

Para proyectos a gran escala a largo plazo, como ciudades inteligentes y agricultura inteligente, se puede seleccionar una personalización masiva con logotipos impresos en pantalla e interfaces dedicadas para mantener una apariencia consistente del equipo y reducir los costos de operación y mantenimiento a largo plazo.

Preguntas frecuentes

P1: ¿Esta antena externa LoRa admite bandas de frecuencia de 433MHz y 915MHz simultáneamente?

R1: La antena externa LoRa de Qianmu Communication cubre el rango completo de 430-440MHz, 860-930MHz y es perfectamente compatible con las principales bandas ISM de 433MHz, 868MHz y 915MHz. Se puede adaptar una sola antena a dispositivos LoRa en diferentes regiones.

P2: ¿Se pueden personalizar la interfaz de la antena, el logotipo de la carcasa y el embalaje de exportación?

A2: Totalmente personalizable. Como fábrica de origen, podemos reemplazar varios tipos de interfaces RF como SMA/BNC/N/IPEX a pedido, admitir serigrafía del logotipo de la marca del cliente en la carcasa, caja de color de exportación neutral personalizada en inglés y la cantidad mínima de pedido para pedidos personalizados OEM/ODM se puede negociar de manera flexible.

P3: ¿Cómo podemos confirmar la distancia de transmisión real de la antena externa LoRa? ¿Podemos proporcionar los datos medidos?

R3: Sí. Cada lote de antenas externas LoRa viene con un informe de prueba de cámara anecoica de radiofrecuencia.
