¿Cómo mejora una antena de red celular la conectividad inalámbrica?

Tabla de contenido

1. Esquema del artículo
2. ¿Qué es una antena de red celular?
3. ¿Cómo funciona una antena de red celular?
4. ¿Qué factores afectan el rendimiento de la antena celular?
5. ¿Qué tipo de antena celular debería elegir?
6. ¿Cómo se puede seleccionar la antena de red celular adecuada?
7. ¿Cómo se debe instalar una antena celular?
8. ¿Dónde se utilizan las antenas de redes móviles?
9. ¿Cómo apoya Qianmu Communication los proyectos de antenas celulares?
10. ¿Qué errores comunes se deben evitar?
11. ¿Cómo se puede mantener un rendimiento estable de la antena celular?
12. Preguntas frecuentes
13. Conclusión

Esquema del artículo

• Comprender el papel de una antena en la comunicación celular.
• Descubra cómo la frecuencia, la ganancia, la impedancia, la eficiencia de la radiación y la instalación influyen en el rendimiento.
• Compare configuraciones de antenas externas e integradas comunes.
• Identificar los factores más importantes a la hora de seleccionar una antena para un nuevo producto.
• Mejorar las prácticas de instalación e integración.
• Comprender aplicaciones industriales, de vehículos, de IoT y de redes comunes.
• Descubra cómo el desarrollo de antenas personalizadas puede abordar requisitos de productos difíciles.
• Utilice métodos prácticos de resolución de problemas y mantenimiento para mejorar la confiabilidad de la comunicación.

¿Qué es una antena de red celular?

Una antena de red celular es un componente de radiofrecuencia diseñado para transmitir y recibir señales electromagnéticas. señales a través de redes de comunicación celular. Funciona junto con un módem celular, módulo de comunicación, cable coaxial, conector y el sistema electrónico que procesa datos inalámbricos.

Dependiendo de la aplicación, una antena celular puede admitir 2G, 3G, 4G LTE, 5G o varias generaciones de comunicación celular al mismo tiempo. Los equipos modernos a menudo necesitan operación multibanda porque los productos pueden venderse en diferentes países o implementarse en redes que utilicen diferentes rangos de frecuencia.

La antena no es simplemente un accesorio colocado en el exterior de un dispositivo. Su estructura física, dimensiones, La ubicación, la referencia a tierra, el enrutamiento de los cables, el conector y los materiales circundantes pueden influir en el comportamiento de la RF. Una antena teóricamente de alta ganancia puede funcionar mal si se instala incorrectamente o se coloca demasiado cerca de Materiales conductores.

¿Cómo funciona una antena de red celular?

Un sistema de comunicación celular convierte información digital en energía de radiofrecuencia. El módulo celular genera una señal de RF y la envía a través de la ruta de la antena. La antena convierte la energía eléctrica de RF en ondas electromagnéticas que se propagan a través del entorno circundante.

Durante la recepción, el proceso funciona en dirección opuesta. Energía electromagnética procedente de un celular. La estación base induce una señal eléctrica de RF en la antena. La señal viaja a través de la ruta de RF hasta el módulo de comunicación, donde se procesa y convierte en datos utilizables.

Varias características técnicas determinan la eficiencia con la que se produce este proceso:

• Rango de frecuencia:Determina en qué bandas celulares la antena puede operar de manera efectiva.
• Ganar:Describe cómo la antena concentra o distribuye la energía radiada en direcciones particulares.
• Impedancia:La combinación adecuada ayuda a reducir la potencia de RF reflejada hacia el transmisor.
• VSWR:Proporciona una indicación de adaptación de impedancia en todo el rango de frecuencia operativa.
• Eficiencia de radiación:Indica la eficacia con la que la potencia de RF suministrada se convierte en radiación.
• Polarización:Influye en cómo interactúa la antena con la polarización de la señal recibida.
• Estructura mecánica:Determina cómo se puede integrar la antena en el equipo final.

Esto explica por qué seleccionar una antena únicamente a partir del nombre de un producto o de la especificación de ganancia nominal puede llevar a resultados decepcionantes. El rendimiento de RF debe evaluarse como parte del dispositivo completo.

¿Qué factores afectan el rendimiento de la antena celular?

Cuando un dispositivo celular sufre conexiones inestables, transmisión de datos lenta, caídas frecuentes de la red o Si la cobertura es deficiente, el sistema de antena debe considerarse junto con el módem y las condiciones de la red. varios Los factores prácticos pueden reducir el rendimiento.

¿Por qué es importante la ubicación de la antena?

La ubicación de la antena es uno de los aspectos que más se pasa por alto en el diseño de productos inalámbricos. Una antena instalada al lado a una batería, estructura metálica, placa de circuito, haz de cables u otro componente conductor puede comportarse de manera diferente desde la misma antena probada en espacio libre.

Para antenas externas, un espacio libre adecuado y una ubicación de montaje adecuada pueden ayudar a proporcionar un resultado más predecible. ambiente de radiación. Para antenas integradas, los ingenieros deben considerar el área de tierra disponible, el plástico carcasa, diseño de PCB, componentes internos y la distancia entre la antena y otros circuitos sensibles a RF.

¿Qué tipo de antena celular debería elegir?

No existe una antena celular universal adecuada para todos los dispositivos. La configuración adecuada depende de la estructura del equipo, espacio de instalación disponible, bandas de frecuencia requeridas, condiciones ambientales y rendimiento de RF deseado.

Antenas Celulares Externas

Las antenas externas son útiles cuando el gabinete del equipo crea una obstrucción de RF significativa o cuando el El producto requiere una posición de instalación flexible. Las configuraciones comunes incluyen antenas de varilla, antenas de goma, antenas de base magnética y otras estructuras montadas externamente.

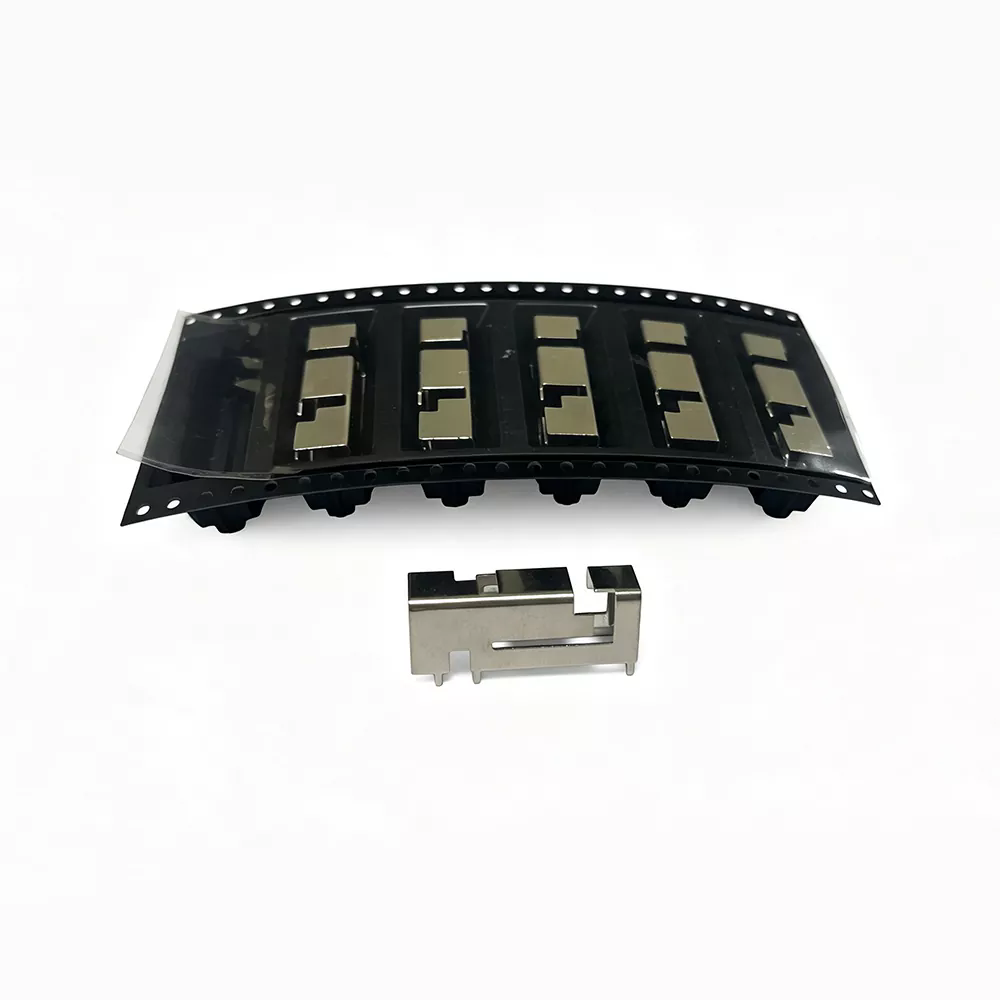

Antenas celulares integradas

Las antenas integradas están diseñadas para productos donde una apariencia limpia, una estructura compacta o un interior protegido La instalación es importante. Se pueden integrar en equipos electrónicos, terminales IoT, comunicación. dispositivos y otros productos compactos.

Antenas de base magnética

El montaje magnético proporciona una instalación cómoda en superficies metálicas adecuadas y puede simplificar el despliegue cuando Es necesario reposicionar la antena durante la instalación o prueba. La longitud del cable y la selección del conector deben ser considerado al mismo tiempo.

Soluciones de antena personalizadas

Los diseños personalizados se vuelven particularmente valiosos cuando una antena estándar no puede satisfacer las necesidades mecánicas o Requisitos eléctricos del producto final. Dimensiones, longitud del cable, conector, cobertura de frecuencia, montaje Es posible que sea necesario ajustar la estructura y las características de RF para adaptarlas a la aplicación.

¿Cómo se puede seleccionar la antena de red celular adecuada?

La elección de una antena debe comenzar con los requisitos reales del producto en lugar de un catálogo de antenas genérico. Un proceso de selección sistemático puede reducir los rediseños, los retrasos en las pruebas y los problemas de comunicación inesperados.

1. Definir los estándares celulares.Determine si el producto requiere 2G, 3G, 4G LTE, 5G o una combinación de tecnologías.
2. Identificar las bandas de frecuencia requeridas.Diferentes mercados y operadores de red pueden utilizar diferentes bandas, por lo que las frecuencias operativas objetivo deben confirmarse antes de seleccionar la antena.
3. Consultar el espacio de instalación disponible.Mida la carcasa, el área de montaje, el espacio libre y el espacio interno antes de elegir la estructura de la antena.
4. Determine los requisitos de conectores y cables.El tipo de conector y la longitud del cable deben coincidir con el módulo de comunicación y el conjunto mecánico.
5. Considere el entorno operativo.Los equipos de exterior, los vehículos, los armarios industriales y los productos portátiles pueden tener requisitos muy diferentes.
6. Revise el rendimiento de RF.Se deben evaluar la respuesta de frecuencia, ganancia, VSWR, impedancia, eficiencia y características de radiación.
7. Valide la antena dentro del producto terminado.El rendimiento final debe comprobarse después de la integración porque el gabinete y los componentes circundantes pueden cambiar el comportamiento de RF.

¿Cómo se debe instalar una antena celular?

Incluso una antena de red celular bien diseñada puede tener un rendimiento inferior cuando la instalación no se realiza correctamente. Por lo tanto, la instalación debe tratarse como parte del proceso de diseño de RF y no como una tarea de montaje final.

Mantenga la antena alejada de fuentes importantes de obstrucción

Siempre que sea posible, evite colocar la antena directamente al lado de componentes metálicos grandes o dispositivos electrónicos muy empaquetados. asambleas. El metal puede afectar la distribución de la corriente y alterar las características de radiación previstas para la antena.

Enrutamiento de cables de control

El cable coaxial debe tenderse con cuidado y protegerse de tensiones mecánicas innecesarias. excesivamente Un enrutamiento complicado, curvas cerradas, conectores deficientes o una selección de cables inadecuada pueden introducir RF adicional. preocupaciones de pérdida y confiabilidad.

Considere el recinto final

Probar una antena fuera del producto terminado es útil para la evaluación inicial, pero no reemplaza validación dentro del recinto real. Espesor del plástico, componentes metálicos, dimensiones de la PCB, posición de la batería, y el hardware de montaje pueden influir en el resultado final.

Validar antes de la producción en masa

Las pruebas de prototipos permiten a los ingenieros identificar problemas de RF antes de que comience la fabricación a gran escala. esto es particularmente importante para productos que operan en múltiples bandas celulares o deben mantener la conectividad en entornos cambiantes.

¿Dónde se utilizan las antenas de redes móviles?

La comunicación celular proporciona una forma práctica para que los equipos transmitan datos sin depender de una red fija. red cableada. Como resultado, las antenas de redes móviles se utilizan en muchas industrias.

El mismo principio se aplica a infraestructuras inteligentes, equipos exteriores, terminales de comunicación, energía. dispositivos de administración y otros sistemas conectados donde el acceso inalámbrico confiable es esencial.

¿Cómo apoya Qianmu Communication los proyectos de antenas celulares?

Comunicación Qianmuse centra en el desarrollo y fabricación de antenas de comunicación inalámbrica, brindando soluciones para celulares, IoT, posicionamiento, enrutadores y otras aplicaciones inalámbricas. Su antena celular La cartera cubre diferentes estructuras y métodos de instalación para adaptarse a diversos diseños de equipos.

Para los clientes que desarrollan equipos conectados, la ventaja más importante de trabajar con una antena experimentada proveedor es la capacidad de considerar los requisitos de RF junto con la integración mecánica. Un producto puede requerir un rango de frecuencia específico, dimensiones compactas, un conector particular, una longitud de cable definida o un especialista estructura de montaje. Estos requisitos deben trabajar juntos en lugar de evaluarse de forma independiente.

Opciones de personalización

Del prototipo a la producción

Un proceso práctico de desarrollo de antenas puede incluir análisis de aplicaciones, evaluación de frecuencia, análisis estructural. diseño, optimización de RF, producción de prototipos, pruebas de rendimiento y fabricación en masa. Este enfoque ayuda identificar posibles problemas de integración antes de que aumenten los volúmenes de producción.

Comunicación Qianmu admite productos estándar, así como requisitos personalizados y orientados a OEM. dependiendo En el proyecto, los clientes pueden especificar parámetros como frecuencia, tamaño, conector, cable, método de montaje, y otros requisitos relacionados con la aplicación.

La gama de productos de la empresa incluye configuraciones de antena externa, soluciones de antena interna, base magnética diseños, productos integrados y antenas celulares destinados a diferentes aplicaciones de comunicación.

¿Qué errores comunes se deben evitar?

Muchos problemas de conectividad inalámbrica no se deben a una antena defectuosa sino a la selección o integración del antena sin considerar el sistema RF completo.

1. Elegir solo por ganancia:La ganancia es sólo un parámetro. Cobertura de frecuencia, eficiencia, radiación. El patrón, la combinación, el tamaño y las condiciones de instalación también importan.
2. Ignorando el recinto:La antena debe evaluarse en el entorno real del producto.
3. Usar el rango de frecuencia incorrecto:Una antena que no cubre adecuadamente las bandas requeridas no puede proporcionar un rendimiento confiable simplemente porque el módem admite esas bandas.
4. Pasando por alto la pérdida de cable:Los cables RF largos o inadecuados pueden reducir la señal disponible para el sistema de antena.
5. Saltarse las pruebas de prototipos:Pequeños cambios de diseño pueden producir diferencias significativas en RF, particularmente en productos compactos.
6. No definir los requisitos regionales:Los productos destinados a los mercados internacionales pueden necesitar diferentes combinaciones de bandas celulares.

¿Cómo se puede mantener un rendimiento estable de la antena celular?

Para equipos implementados durante períodos prolongados, la confiabilidad de la antena depende tanto de las características de RF como de las características mecánicas. integridad. La inspección periódica puede ayudar a identificar problemas antes de que se conviertan en fallas de comunicación.

• Inspeccione las antenas externas en busca de daños físicos.
• Verifique que los accesorios de montaje no estén flojos o se muevan.
• Inspeccione los conectores en busca de corrosión, contaminación o daños mecánicos.
• Revise los cables expuestos en busca de abrasión, aplastamiento o flexión excesiva.
• Revisar el rendimiento de las comunicaciones después de modificaciones importantes del equipo.
• Investigue las repetidas caídas de la red en lugar de asumir que la red celular siempre es la responsable.
• Utilice protección ambiental adecuada para instalaciones exteriores e industriales.

Cuando un producto experimenta un problema de conectividad persistente, la solución de problemas debe considerar la señal completa ruta: disponibilidad de red, configuración del módem, cable RF, conector, antena, gabinete, fuente de alimentación y entorno de instalación.

Preguntas frecuentes

¿Para qué se utiliza una antena de red celular?

Una antena de red celular permite que los equipos con capacidad celular transmitan y reciban señales inalámbricas a través de redes celulares. Las aplicaciones típicas incluyen enrutadores 4G LTE y 5G, terminales IoT, equipos industriales, dispositivos de monitoreo remoto, sistemas de vehículos y puertas de enlace de comunicación.

¿Puede una antena admitir múltiples bandas celulares?

Sí. Las antenas multibanda se pueden diseñar para funcionar en múltiples rangos de frecuencia. Las bandas compatibles exactas Depende del diseño de la antena y de los requisitos de la aplicación de destino.

¿Cómo elijo una antena para un dispositivo 4G o 5G?

Comience por identificar las bandas de frecuencia requeridas, luego considere el tipo de antena, la posición de instalación, las dimensiones, ganancia, VSWR, impedancia, conector, longitud del cable, condiciones ambientales y carcasa del dispositivo. Las pruebas finales deben realizarse después de la integración.

¿Una antena de mayor ganancia siempre proporciona un mejor rendimiento?

No. Una mayor ganancia no significa automáticamente un mejor rendimiento en todas las aplicaciones. patrón de radiación, La compatibilidad de frecuencia, la posición de instalación, la eficiencia, la coincidencia y el entorno circundante pueden ser igualmente importante.

¿Se puede personalizar una antena celular?

Sí. Dependiendo del proveedor y los requisitos del proyecto, la personalización puede incluir rango de frecuencia, antena dimensiones, conector, longitud del cable, método de montaje, estructura y características de RF.

¿Por qué mi dispositivo celular tiene señal débil incluso con un buen módem?

El módem es sólo una parte del sistema inalámbrico. Ubicación de antena, coincidencia de RF, pérdida de cable, gabinete Los materiales, la calidad del conector, las interferencias circundantes y las condiciones de la red pueden afectar la señal final. rendimiento.

¿Puede Qianmu Communication proporcionar muestras antes de la producción en masa?

Comunicación Qianmu apoya el desarrollo de prototipos y la verificación técnica antes de programas de producción más grandes. Esto puede ayudar a los clientes a evaluar la antena dentro del equipo previsto antes de comprometerse con la producción en masa.

¿Qué industrias suelen utilizar antenas celulares?

Las antenas celulares se utilizan ampliamente en IoT industrial, transporte inteligente, gestión de flotas, monitoreo remoto, redes inalámbricas, comunicación de vehículos, medición inteligente, puertas de enlace industriales y otros sistemas conectados.

¿Qué conectores se pueden utilizar con antenas celulares?

La selección del conector depende del módulo de comunicación y del diseño mecánico. Opciones comunes de conectores RF incluyen SMA, IPEX, MMCX y otras configuraciones adecuadas para la aplicación.

Conclusión

Una antena de red celular juega un papel fundamental a la hora de determinar la eficacia con la que están conectados los equipos. se comunica con una red celular. El rendimiento confiable depende de algo más que seleccionar una antena con nombre de producto adecuado. Cobertura de frecuencia, adaptación de impedancia, ganancia, eficiencia, posición de instalación, cable Es necesario considerar la configuración, el diseño del gabinete, las condiciones ambientales y las pruebas del dispositivo final.

Para fabricantes que desarrollan productos industriales de IoT, enrutadores, sistemas de vehículos, equipos de monitoreo remoto, terminales de comunicación u otros dispositivos conectados, elegir la antena adecuada al principio del proceso de diseño puede reducir los riesgos de integración y mejorar la estabilidad de la comunicación a largo plazo.

Comunicación Qianmuproporciona soluciones de antena de red celular para diferentes comunicaciones requisitos, incluidos productos estándar y desarrollo de antenas personalizadas. Con atención al rendimiento de RF, integración mecánica, selección de conectores, configuración de cables y requisitos de aplicación, la antena adecuada La solución se puede desarrollar tanto para proyectos de prototipos como para producción en volumen.
