Antena NFC

¿Qué es una antena blanda integrada con NFC? ¿Qué es una antena activa?

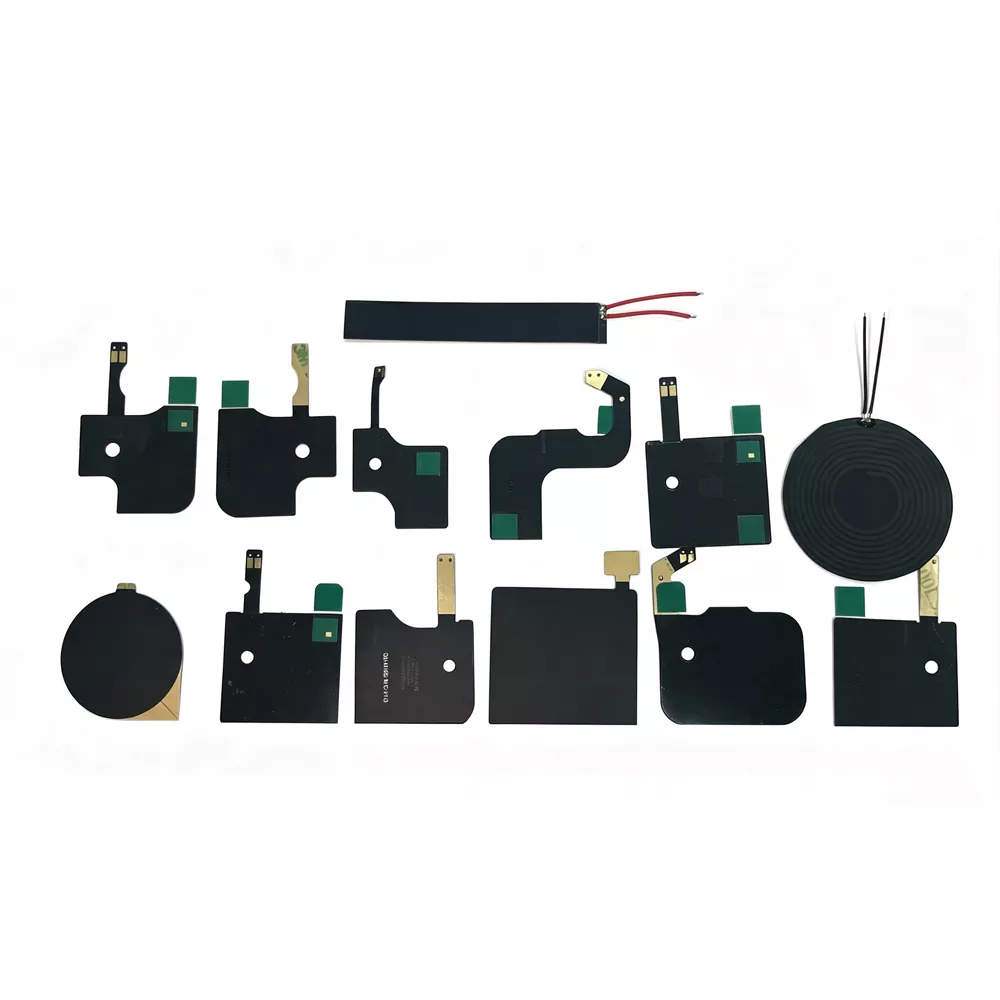

1.1 Antena suave incorporada NFC (Antena flexible FPC)

La antena flexible incorporada NFC (Antena de circuito impreso flexible NFC) es un tipo de antena NFC fabricada sobre un sustrato de placa de circuito impreso flexible (FPC) y diseñada para funcionar en la banda de frecuencia de 13,56 MHz. Utiliza cobre electrolítico como material conductor de la bobina y adopta un proceso de grabado de precisión para formar patrones de bobina personalizados con giros y estructuras geométricas específicas. Combinada con una película magnética de ferrita como capa de aislamiento, esta antena flexible se puede integrar fácilmente en dispositivos electrónicos mediante adhesivo 3M o soluciones de montaje despegables.

Componentes principales:

- Sustrato FPC:Un material de placa de circuito flexible que proporciona características livianas y flexibles, con un espesor que oscila entre 0,14 y 0,27 mm.

- Bobina de cobre:Fabricada mediante grabado de cobre electrolítico, la estructura de la bobina determina la inductancia de la antena y el rendimiento de la frecuencia de resonancia.

- Capa de ferrita:Un material magnético de alta permeabilidad que reduce la interferencia del metal, mejora el aislamiento del campo magnético y mejora la direccionalidad de la transmisión de la señal.

- Capa adhesiva:Utiliza materiales adhesivos originales de 3M, que ofrecen una fuerza de unión confiable y una excelente resistencia a altas temperaturas.

- Métodos de conexión:Admite varias opciones de conexión, incluidos terminales IPEX, cabezales de soldadura, contactos de resorte y otras interfaces personalizadas.

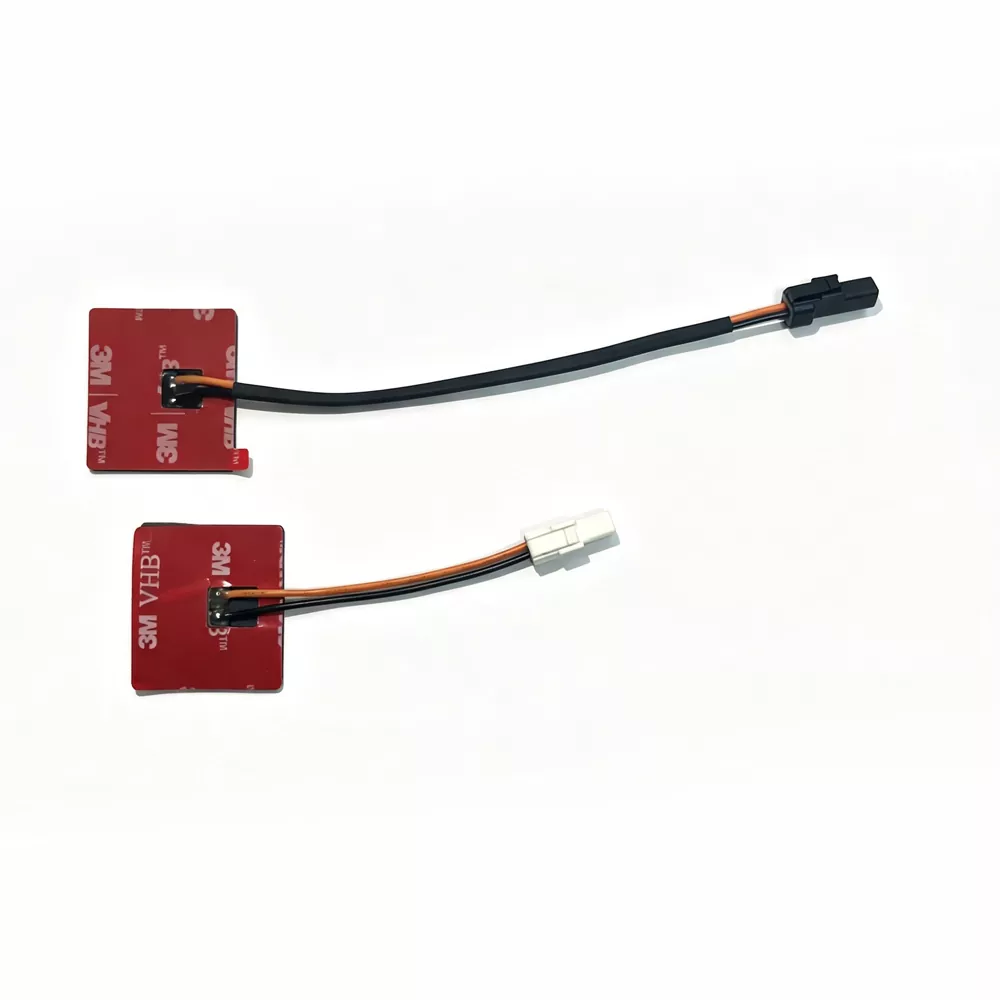

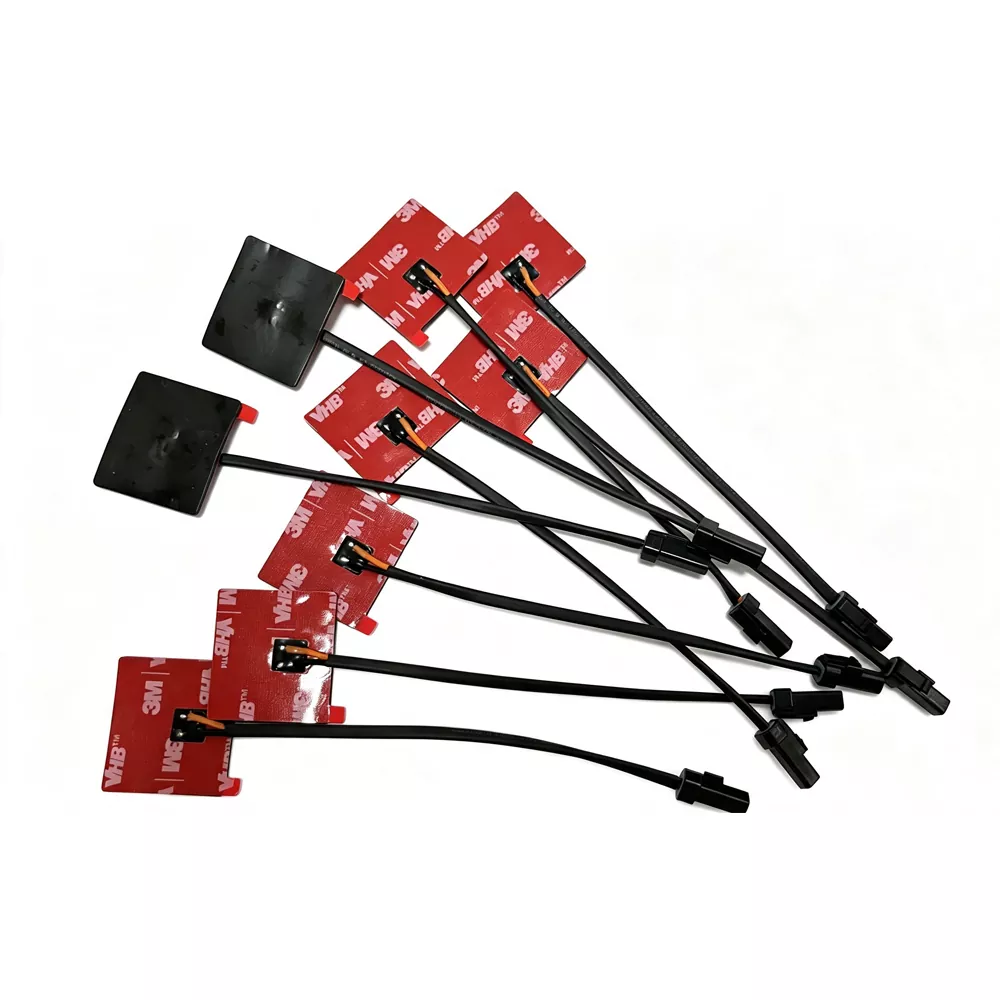

1.2 Antena activa NFC

Una antena NFC activa se refiere a un sistema de antena que, basado en una antena NFC convencional, integra una interfaz activa sin contacto o un circuito de amplificación/conducción de señal.

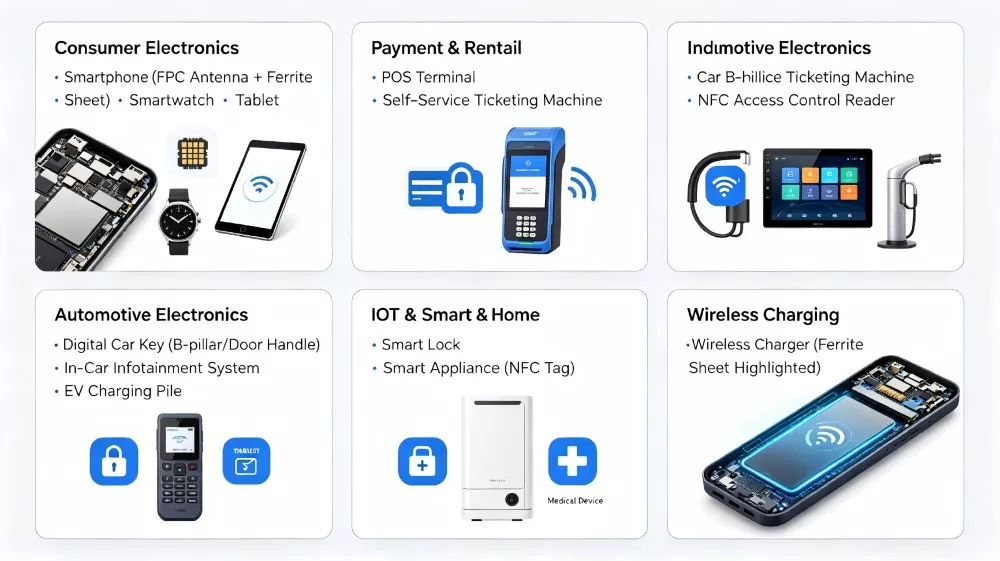

Dispositivos aplicables

¿Por qué elegir la antena NFC de Qianmu Communication?

1. Diseño ultradelgado y flexible: espesor tan bajo como 0,14–0,27 mm, ideal para dispositivos ultradelgados y requisitos de instalación flexibles.

2. Capa de aislamiento de ferrita: ferrita estándar incluida, que protege eficazmente contra interferencias de entornos metálicos.

3. Múltiples métodos de instalación: admite varias opciones, incluido el respaldo adhesivo 3M (adhesivo removible), terminales IPEX y soldadura.

4. Funcionamiento en amplia temperatura: rango de temperatura de funcionamiento: -40 ℃ a +85 ℃

5. Totalmente compatible con los estándares: cumple con los estándares ambientales RoHS

6. Servicios personalizados: soporte totalmente personalizable para dimensiones, formas, vueltas de bobina, valores de inductancia y más.

7. Entrega rápida: producción rápida de muestras y entrega eficiente de producción en masa.

8. Soporte de simulación profesional: proporciona simulaciones electromagnéticas y recomendaciones de optimización de toda la máquina.

Comportamiento de RF y consideraciones a nivel de sistema

El rendimiento de una antena NFC depende no sólo de sus especificaciones eléctricas básicas sino también del entorno electromagnético general creado por la estructura final del dispositivo. Factores como la selección de materiales, el diseño interno y los componentes circundantes pueden afectar significativamente la eficiencia de la antena y la estabilidad de la comunicación.

1. Efecto de desafinación del metal

Cuando se instala una antena cerca de componentes metálicos, incluidas baterías, cubiertas protectoras o marcos mecánicos, las corrientes parásitas inducidas pueden alterar las características electromagnéticas y cambiar la frecuencia de resonancia. Sin un aislamiento de ferrita adecuado, este efecto de desafinación puede provocar una desviación de resonancia, un menor rendimiento del acoplamiento y una menor confiabilidad de la comunicación.

2. Función de la capa de ferrita en la estabilización de campo.

La capa magnética de ferrita proporciona más que protección contra interferencias. También funciona como capa de guía del flujo magnético al dirigir el campo magnético hacia el lado no metálico de la antena. Esto ayuda a mejorar la eficiencia del acoplamiento, optimizar la transmisión de señales y minimizar la pérdida de energía en aplicaciones donde hay componentes metálicos cerca.

3. Sensibilidad de adaptación de impedancia

Los sistemas NFC que funcionan a 13,56 MHz requieren una adaptación precisa de la impedancia debido a su sensibilidad a los cambios en el diseño de la carcasa, el espesor del adhesivo y la deformación de la bobina. Pequeñas variaciones en la estructura mecánica pueden influir en el punto de resonancia y el rendimiento del factor Q, lo que hace necesaria la sintonización a nivel del sistema después de la integración de la antena.

4. Acoplamiento con la arquitectura del dispositivo

El rendimiento de la antena también se ve afectado por las características dieléctricas de los materiales circundantes, incluidas carcasas de plástico, cubiertas de vidrio y estructuras de apilamiento de PCB. Los materiales con constantes dieléctricas más altas pueden introducir capacitancia parásita adicional, lo que resulta en un ancho de banda más estrecho y un margen de comunicación reducido.

5. Impacto del sistema activo versus pasivo

Para configuraciones de antena NFC activa, el circuito impulsor influye directamente en la distribución y la intensidad del campo electromagnético. Aunque este enfoque puede ampliar la distancia de comunicación, también aumenta la sensibilidad a los cambios de carga y requiere un control más preciso de la conexión a tierra, el blindaje y el diseño general del sistema.

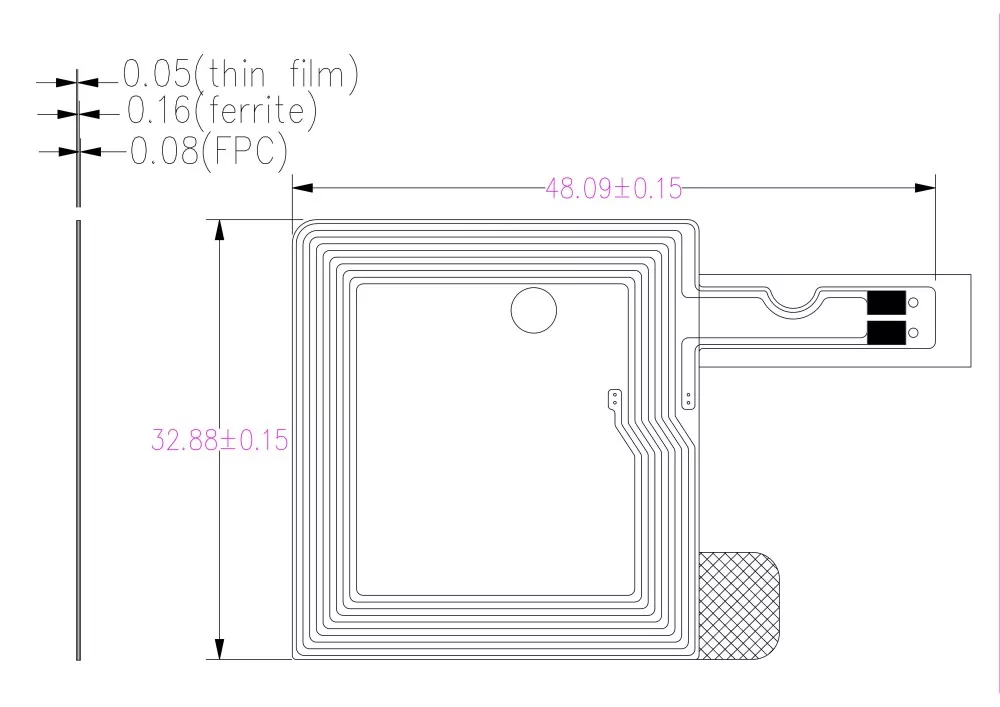

Especificaciones técnicas

Comparado con sus pares: las ventajas diferenciadoras de Qianmu Communications

Guía de instalación

Instalación con adhesivo (antena flexible FPC)

Este es el método de instalación de antena NFC más utilizado:

Pasos de instalación:

1. Limpie la superficie: utilice una toallita con alcohol para limpiar el área de instalación (la superficie interior de la carcasa del dispositivo o la superficie de la batería), asegurándose de que esté libre de aceite y polvo.

2. Retire el revestimiento antiadherente; retire con cuidado la película protectora adhesiva 3M de la parte posterior de la antena.

3. Alineación y posicionamiento: alinee la antena con la ubicación de instalación designada, asegurándose de que el área de la bobina no esté obstruida.

4. Presione firme y uniformemente, desde el centro hacia los bordes para eliminar las burbujas de aire.

5. Curado y espera: déjelo reposar durante 24 horas para lograr una fuerza de unión óptima.

Notas de instalación:

Comentarios de clientes

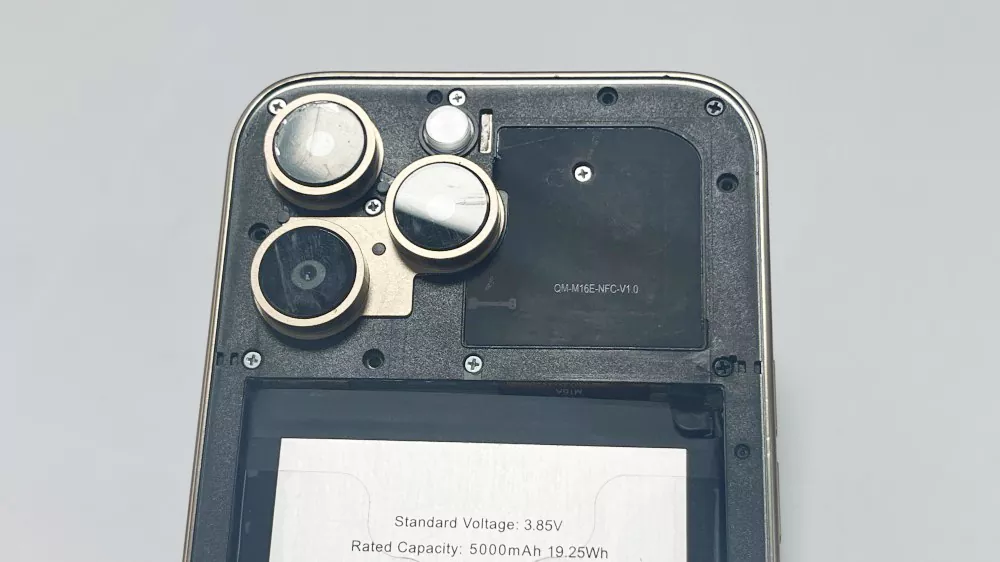

"La antena suave integrada NFC de Qianmu Communications ha demostrado un rendimiento estable en nuestro nuevo modelo de teléfono inteligente, logrando un rango de lectura de 85 mm. La capa de ferrita protege eficazmente contra la interferencia de la batería y la consistencia de la calidad en toda la producción en masa es excelente". - Fabricante de marca, Shenzhen Junge Technology Co., Ltd.

"Las antenas NFC activas utilizadas en terminales POS exigen alta confiabilidad y fuertes campos de RF. Los productos de Qianmu Communication han pasado nuestras rigurosas pruebas EMVCo y ya hemos comprado más de 300.000 unidades". – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Fabricante de terminales de pago

Preguntas frecuentes

P1: ¿Cuál es la frecuencia de funcionamiento de la antena suave incorporada en NFC?

R: NFC opera en la banda de frecuencia estandarizada internacionalmente de 13,56 MHz ±7 kHz, que se usa comúnmente en sistemas de comunicación de campo cercano para transferencia de datos inalámbricos de corto alcance.

P2: ¿Cuál es la distancia de lectura típica?

R: El rango de comunicación generalmente se limita a unos pocos centímetros, normalmente entre 5 y 8 cm, según el diseño de la antena, la estructura del dispositivo y las condiciones de instalación.

P3: ¿Cuándo se requiere una antena NFC con núcleo de ferrita?

R: Cuando es necesario instalar la antena en la superficie de una batería, cerca de una carcasa metálica o en un entorno con componentes metálicos, es fundamental utilizar una antena equipada con una capa de ferrita. La capa de ferrita puede aislar eficazmente la interferencia de corrientes parásitas inversas causadas por el metal.

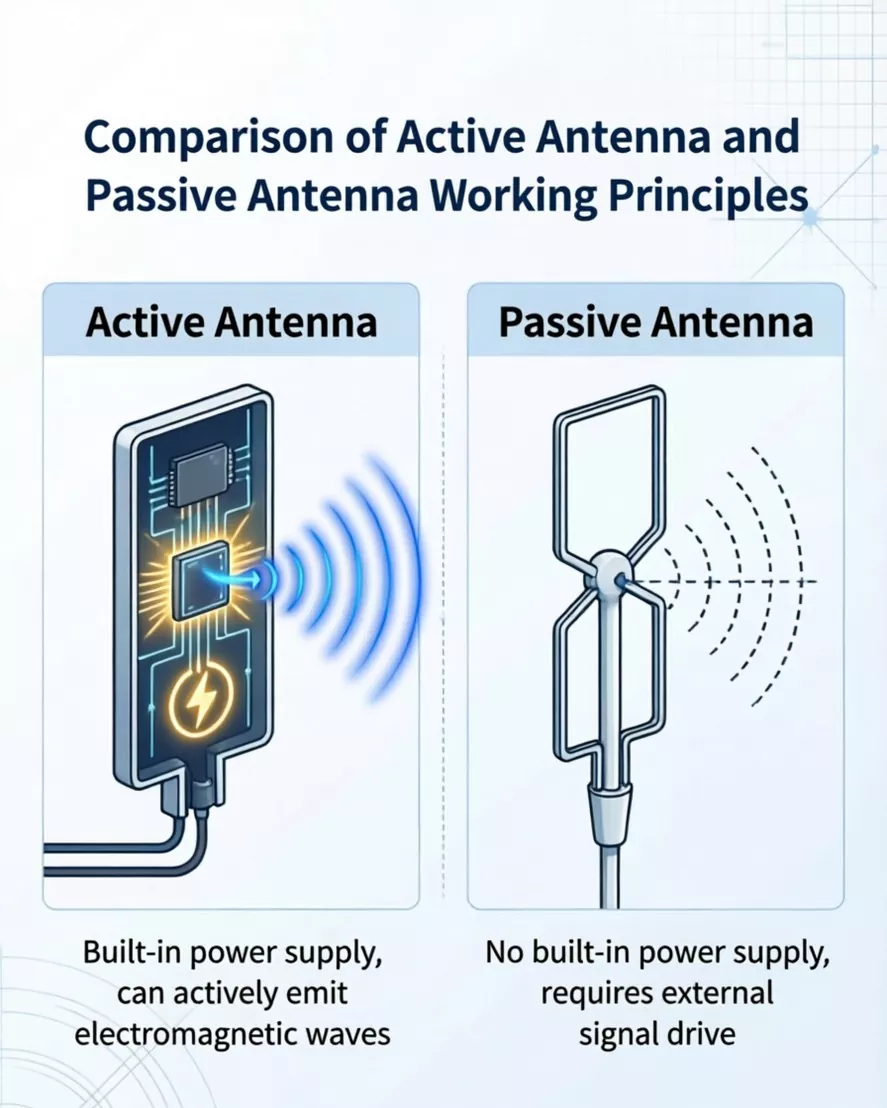

P4: ¿Cuál es la diferencia entre una antena suave integrada NFC y una antena activa?

R: La antena pasiva incorporada es un componente pasivo que depende de la inducción del campo magnético del lector/grabador para funcionar, lo que la hace adecuada para aplicaciones NFC estándar. La antena activa integra amplificación de señal y circuitos de conducción, lo que le permite generar activamente un campo de RF más fuerte, lo que la hace ideal para escenarios como terminales de pago que requieren una señal más robusta.

P5: ¿Se puede personalizar en tamaño y forma?

R: Sí, Qianmu Communications admite diseños personalizados en todos los tamaños, incluidas formas rectangulares, circulares e irregulares.

P6: ¿Qué rango de inductancia se usa comúnmente?

R: Los diseños típicos se encuentran dentro de un rango de inductancia de aproximadamente 1 a 2 μH, según los requisitos de sintonización y adaptación de impedancia.

P7: ¿Cuáles son los métodos de instalación comunes?

R: Existen tres métodos de instalación principales: ① respaldo adhesivo 3M (antena flexible FPC, la más utilizada); ② Conector IPEX (tipo enchufable); ③ Instalación de soldadura.

P8: ¿Qianmu Communication es un comerciante o una fábrica?

R: Qianmu Communications es un fabricante que integra investigación y desarrollo, producción y ventas. Somos propietarios de nuestra propia fábrica y contamos con una línea de producción completa, así como un sólido sistema de control de calidad, lejos de ser simplemente una empresa comercial.
