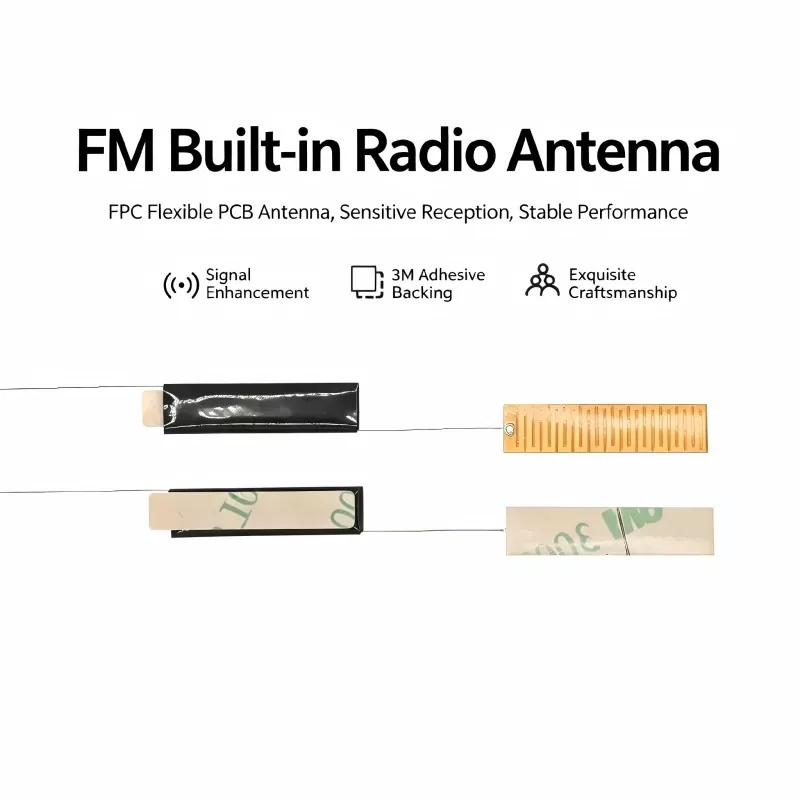

Qianmudesarrolla elAntena de radio FM incorporadapara fabricantes que necesitan una recepción de FM confiable en productos electrónicos compactos. Diseñada en torno a requisitos de integración prácticos, esta solución de antena interna puede ayudar a los dispositivos de audio a lograr un rendimiento de radio estable mientras ahorra espacio de instalación y mantiene un diseño exterior limpio.
La radio FM sigue siendo una característica importante en muchos sistemas de audio para automóviles, radios portátiles, parlantes Bluetooth, productos de audio inteligentes y productos electrónicos de consumo. Sin embargo, agregar recepción de FM a un dispositivo compacto requiere algo más que simplemente conectar una antena al receptor. Las dimensiones de la antena, el material de ferrita, el devanado de la bobina, la ubicación de la instalación, el enrutamiento de los cables y los componentes electrónicos circundantes pueden influir en la calidad de la recepción. Una antena de radio FM incorporada ofrece a los fabricantes una alternativa compacta a las antenas externas tradicionales. Este artículo explica su principio de funcionamiento, las ventajas del diseño, el valor de la aplicación, las consideraciones clave de compra y los métodos prácticos de integración.
Tabla de contenido
¿Qué deben saber los fabricantes sobre las antenas FM integradas?
¿Cómo se diseña una antena de radio FM incorporada?
¿Por qué es importante el diseño de la antena interna?
¿Qué productos pueden utilizar una antena FM incorporada?
¿Qué factores afectan el rendimiento de la recepción de FM?
¿Qué especificaciones deberían comparar los compradores?
¿Cómo pueden los ingenieros integrar la antena en un producto?
¿Qué debe buscar en un proveedor de antenas FM?
Preguntas frecuentes sobre la antena de radio FM incorporada
¿Es una antena de radio FM incorporada adecuada para su producto?
¿Qué deben saber los fabricantes sobre las antenas FM integradas?
Una antena de FM incorporada es un componente receptor interno diseñado para capturar señales de transmisión de FM sin requerir una antena telescópica externa convencional. Se instala dentro de la carcasa del producto y se conecta al circuito del receptor de FM a través de un cable, clavija u otra interfaz eléctrica.
Para muchos productos comerciales, la instalación interna ofrece un equilibrio importante entre la funcionalidad de RF y el diseño industrial. En lugar de permitir que una antena se extienda fuera del recinto, los fabricantes pueden colocar el componente receptor dentro del espacio disponible.
Una construcción con núcleo de ferrita se utiliza comúnmente para aplicaciones de recepción de FM compactas. El material de ferrita ayuda a concentrar el flujo magnético alrededor de la bobina, mientras que el conductor enrollado convierte la energía electromagnética en una señal eléctrica que puede ser procesada por el circuito receptor.
Por lo tanto, la antena pasa a formar parte del sistema de RF general en lugar de ser un accesorio aislado. Su rendimiento depende tanto de sus propias características eléctricas como del entorno en el que opera.
¿Cómo se diseña una antena de radio FM incorporada?
El diseño de una antena FM interna normalmente comienza con el rango de frecuencia objetivo y el espacio de instalación disponible. Luego, los ingenieros determinan las dimensiones adecuadas de la ferrita, la estructura del devanado, las especificaciones de los cables, el método de conexión y la configuración mecánica.
Núcleo de ferrita
El núcleo de ferrita es una parte importante de la estructura receptora magnética. Sus características materiales y dimensiones físicas influyen en la eficacia con la que la antena interactúa con el campo electromagnético circundante.
Bobina de precisión
El alambre de cobre se enrolla alrededor del núcleo de ferrita según los requisitos eléctricos definidos. La consistencia del devanado es importante porque las variaciones pueden afectar las características eléctricas de las unidades de antena individuales.
Estructura de conexión
Dependiendo del dispositivo anfitrión, la antena puede utilizar diferentes configuraciones de cable, clavija o conector. Una estructura de conexión adecuada simplifica el montaje y reduce modificaciones innecesarias en la PCB del cliente.
Configuración mecánica
Las dimensiones deben considerarse en la etapa inicial de diseño. Una antena que funciona bien eléctricamente puede seguir siendo inadecuada si no cabe dentro del recinto previsto o interfiere con otros componentes.
¿Por qué es importante el diseño de la antena interna?
Los dispositivos electrónicos modernos son cada vez más pequeños e incorporan más funciones. Esto crea un entorno desafiante para los componentes de RF porque las baterías, PCB, parlantes, procesadores, circuitos de alimentación y estructuras mecánicas comparten un valioso espacio interno.
Una antena interna correctamente diseñada puede ofrecer varios beneficios prácticos:
- Optimización del espacio:La antena se instala dentro del producto en lugar de requerir espacio de montaje externo.
- Aspecto mejorado del producto:Para el funcionamiento diario no se necesita una antena telescópica larga.
- Protección mecánica:La colocación interna reduce la exposición a flexiones accidentales o impactos físicos.
- Integración flexible:Las dimensiones personalizadas pueden adaptarse a diferentes diseños de gabinetes.
- Montaje consistente:Una posición de montaje interna definida puede respaldar una producción estandarizada.
- Versatilidad de aplicaciones:El mismo concepto básico de antena se puede adaptar a diferentes productos electrónicos.
Estas ventajas son especialmente relevantes para los fabricantes que quieren combinar la radio FM con modernas funciones inalámbricas y digitales en una carcasa compacta.
¿Qué productos pueden utilizar una antena FM incorporada?
El rango de aplicación es más amplio que el de las radios independientes tradicionales. Siempre que el sistema electrónico incluya una función de recepción de FM y proporcione un entorno de instalación adecuado, se puede considerar una antena interna.
| Solicitud | Requisito típico | Ventaja de la antena interna |
|---|---|---|
| audio del coche | Recepción FM estable en una unidad de control compacta | Instalación oculta |
| Altavoces Bluetooth | Función FM combinada con audio inalámbrico | Diseño que ahorra espacio |
| Radios portátiles | Carcasa compacta y funcionamiento portátil | Componentes externos reducidos |
| Despertadores | Función de radio FM integrada | Aspecto limpio del producto |
| Equipo de audio inteligente | Múltiples funciones dentro de un gabinete | Colocación interna flexible |
| Receptores especializados | Integración de RF específica de la aplicación | Configuración personalizable |
¿Qué factores afectan el rendimiento de la recepción de FM?
Elegir una antena con la frecuencia nominal correcta es sólo el primer paso. El rendimiento en el mundo real puede verse influido por varios factores adicionales.
1. Ubicación de instalación
La antena debe colocarse donde pueda recibir la señal de RF de manera efectiva. Instalarlo junto a componentes conductores grandes o circuitos de alto ruido puede reducir el rendimiento práctico.
2. Diseño de PCB
La PCB puede influir en el entorno electromagnético de la antena. Los ingenieros deben considerar la distancia entre la antena y los procesadores, las fuentes de alimentación conmutadas, las interfaces de alta velocidad y otras posibles fuentes de interferencia.
3. Material del recinto
Las carcasas de plástico y no conductoras generalmente proporcionan un entorno de RF diferente al de las carcasas metálicas. Por lo tanto, la vivienda final debería incluirse en las pruebas de prototipo.
4. Enrutamiento de cables
El cable de la antena debe tenderse con cuidado y mantenerse alejado de fuentes innecesarias de ruido eléctrico. El enrutamiento uniforme de los cables también puede ayudar a mantener un rendimiento de producción repetible.
5. Sensibilidad del receptor
Una antena no puede compensar todas las limitaciones del circuito receptor. Las características de la antena y el rendimiento del receptor deben evaluarse conjuntamente durante el desarrollo del producto.
¿Qué especificaciones deberían comparar los compradores?
Al adquirir una antena de FM, los equipos de compras deben crear una hoja de especificaciones técnicas antes de solicitar cotizaciones. Esto hace que la comparación de proveedores sea más significativa y reduce el riesgo de seleccionar un componente basándose únicamente en el precio.
| Especificación | Evaluación recomendada | Importancia de compra |
|---|---|---|
| Rango de frecuencia | Confirmar compatibilidad con la banda FM requerida | Básico |
| Material de ferrita | Evaluar el material y la consistencia. | Alto |
| Bobinado | Verifique la precisión y repetibilidad del bobinado. | Alto |
| Dimensiones | Haga coincidir el espacio interno disponible | Básico |
| Longitud del cable | Confirmar los requisitos de ensamblaje y PCB | Medio |
| Conector | Verificar compatibilidad eléctrica y mecánica. | Alto |
| Rango de temperatura | Coincidir con el entorno operativo | Medio a alto |
| Personalización | Determinar si las especificaciones OEM son compatibles | Alto |
Para la producción en volumen, los compradores también deben considerar los procedimientos de aprobación de muestras, la inspección de entrada, la consistencia de la producción, el embalaje, el tiempo de entrega y el soporte técnico.
¿Cómo pueden los ingenieros integrar la antena en un producto?
Un proceso exitoso de integración de la antena debe comenzar antes de que se congele el recinto final. La coordinación temprana entre el proveedor de antenas, el ingeniero de PCB, el ingeniero mecánico y el fabricante del producto puede evitar costosos rediseños.
- Defina el requisito de RF:Establezca el rango de frecuencia FM objetivo y la arquitectura del receptor.
- Reservar espacio de instalación:Identifique la ubicación de una antena antes de completar el diseño mecánico.
- Proporcionar dibujos:Comparta las dimensiones disponibles y los requisitos de conexión con el fabricante de la antena.
- Desarrollar muestras:Evaluar prototipos de antena personalizados en el producto previsto.
- Pruebe el conjunto completo:Mida la recepción en condiciones de funcionamiento realistas.
- Finalizar las especificaciones de producción:Dimensiones de bloqueo, parámetros de bobinado, cables, conectores y criterios de inspección.
Las pruebas de prototipos son especialmente importantes porque el rendimiento de la antena medido fuera del producto puede no representar el rendimiento una vez instalada la antena dentro de la carcasa final.
¿Qué debe buscar en un proveedor de antenas FM?
Un proveedor adecuado debería poder proporcionar más que un componente del catálogo. Para proyectos OEM y ODM, la comunicación técnica y la capacidad de personalización pueden ser tan importantes como la especificación básica de la antena.
Al evaluar un fabricante o proveedor de antenas en China, considere lo siguiente:
- Experiencia en la producción de componentes de antenas de FM y otros RF.
- Capacidad para personalizar las dimensiones del núcleo de ferrita y las estructuras de bobinado.
- Control estable del devanado de la bobina y del montaje de componentes.
- Capacidad para personalizar cables, pines y conectores.
- Desarrollo de muestras antes de la producción en masa.
- Dibujos técnicos claros y especificaciones de producto.
- Procedimientos de inspección de calidad de lotes de producción.
- Comunicación receptiva durante el desarrollo de productos.
Qianmu se centra en el desarrollo y la fabricación de antenas para diferentes aplicaciones electrónicas. Su enfoque personalizado permite a los clientes analizar los requisitos de frecuencia, las dimensiones de instalación, los métodos de conexión y otros parámetros específicos del proyecto antes de finalizar una solución de producción.
Preguntas frecuentes sobre la antena de radio FM incorporada
¿Puede una antena de radio FM incorporada reemplazar una antena telescópica externa?
Para muchos productos electrónicos compactos, se puede utilizar una antena interna en lugar de una antena telescópica tradicional. Sin embargo, la elección final depende del diseño del receptor, la estructura del producto, el espacio de instalación disponible y el rendimiento de recepción requerido.
¿Qué rango de frecuencia FM se admite normalmente?
Muchas aplicaciones comerciales de radio FM funcionan dentro del rango de 88 a 108 MHz. El diseño exacto de la antena debe adaptarse al rango de frecuencia requerido y al circuito receptor.
¿Se puede personalizar la antena para un recinto pequeño?
Sí. La personalización puede abordar las dimensiones de la ferrita, la estructura de la bobina, la longitud del cable, la configuración de los terminales y otros requisitos mecánicos. Se recomienda realizar pruebas de prototipos cuando el espacio de instalación es muy restringido.
¿La ubicación de la antena afecta la recepción de radio?
Sí. La colocación puede tener un efecto significativo. Los componentes metálicos, circuitos de alimentación, procesadores, trazas de PCB, baterías y cables cercanos pueden cambiar el entorno electromagnético alrededor de la antena.
¿Se debe probar una antena dentro del producto terminado?
Sí. Probar la antena dentro del recinto real proporciona información más realista sobre el rendimiento de la recepción final que probar la antena como un componente independiente.
¿Por qué elegir una antena personalizada en lugar de un modelo estándar?
Se puede diseñar un modelo personalizado en función de las dimensiones específicas, la interfaz del receptor, la ubicación de instalación y las limitaciones mecánicas del producto. Esto puede facilitar la integración y reducir la necesidad de modificaciones estructurales.
¿Es una antena de radio FM incorporada adecuada para su producto?
Para los productos electrónicos modernos donde el espacio, la apariencia, la confiabilidad y la funcionalidad de RF deben coexistir, una antena incorporada puede proporcionar una alternativa práctica a los diseños externos convencionales. Su éxito depende del proceso de ingeniería completo, incluida la selección de ferrita, el devanado de la bobina, los requisitos de frecuencia, el diseño de PCB, la posición de instalación, la estructura del gabinete y las pruebas del producto final.
Qianmu ofrece soluciones personalizadas de antena de radio FM integrada para fabricantes que desarrollan equipos de audio, electrónica automotriz, radios portátiles, parlantes Bluetooth y otros dispositivos habilitados para FM. Si tiene un rango de frecuencia, un tamaño de gabinete, un requisito de cable o una interfaz de receptor específicos,contáctanospara discutir su proyecto y desarrollar una configuración de antena que se ajuste a los requisitos de su producto.
