Antena WiFi para auriculares

La antena WiFi para auriculares es una antena de comunicación inalámbrica compacta y altamente adaptable y sirve como hardware central que permite que los auriculares se conecten a WiFi, transmitan audio de alta definición de forma inalámbrica, realicen actualizaciones de firmware basadas en la nube y logren sincronización de audio y video de baja latencia. A diferencia de las antenas externas convencionales o las antenas Bluetooth estándar, esta antena WiFi dedicada para auriculares ha sido optimizada específicamente para las limitaciones de espacio reducido de los auriculares supraaurales, el blindaje de la carcasa metálica, el desgaste ajustado que causa obstrucción de la señal y los complejos entornos de señal en interiores. Presenta un factor de forma más pequeño, una mayor capacidad antiinterferencias y un rendimiento superior de penetración de señal.

Como fabricante experimentado de antenas WiFi para auriculares, nos hemos alejado del enfoque genérico y único para el diseño de antenas. En cambio, nos centramos en los casos de uso únicos de los dispositivos de auriculares, desarrollando soluciones de antena dedicadas ligeras, altamente compatibles y estables. Estos productos resuelven eficazmente problemas comunes de la industria, como desconexiones, retrasos, distorsión de audio y señal débil que normalmente se encuentran con las antenas estándar de los auriculares. Nuestras antenas son ampliamente compatibles con todo tipo de dispositivos, incluidos audífonos audiovisuales de consumo, audífonos para deportes electrónicos, audífonos supraaurales con cancelación de ruido para negocios y audífonos educativos.

Principio de funcionamiento básico

El principio de funcionamiento central de la antena WiFi para auriculares se basa en la tecnología de conversión de RF de ondas electromagnéticas y los principios de coincidencia de resonancia, integrándose con el circuito de RF del dispositivo de auriculares para lograr una transmisión de señal bidireccional. Garantiza alta eficiencia, bajo consumo de energía, estabilidad y una fuerte capacidad antiinterferencia durante todo el funcionamiento. El proceso de trabajo consta de dos módulos principales: transmisión y recepción de señales, con principios claros, tecnología madura y rendimiento verificable con precisión.

1. Principio de transmisión de señal: la placa principal del auricular convierte los datos de audio y los comandos de control en señales eléctricas de alta frecuencia, que se transmiten a través de un circuito de impedancia adaptado con precisión a la antena Wi-Fi del auricular. Dentro de la antena, una estructura resonante de microcinta multicapa transforma las señales eléctricas en ondas electromagnéticas de doble banda de 2,4 GHz/5 GHz, que irradian omnidireccionalmente para permitir el intercambio inalámbrico de datos entre los auriculares y enrutadores, computadoras o dispositivos móviles.

2. Principio de recepción de señal: las señales de ondas electromagnéticas WiFi emitidas por dispositivos externos son capturadas completamente por la antena WiFi del auricular. Estas señales pasan a través de una cavidad resonante en la antena, que filtra la banda de frecuencia correspondiente y elimina las interferencias de ruido. Luego, las ondas electromagnéticas se convierten nuevamente en señales eléctricas de alta frecuencia y se transmiten al chip decodificador del auricular, donde se reciben y decodifican los comandos de audio y datos.

Optimizamos el diseño del espacio libre de la antena y el método de polarización para abordar los problemas de protección de la señal causados ​​por las diademas metálicas, las baterías y los controladores de audio de los auriculares. Esto permite que la antena mantenga una alta eficiencia de radiación incluso dentro de una carcasa compacta y cerrada, logrando una tasa de pérdida de señal medida de menos del 8%, superando significativamente los puntos de referencia de antenas estándar de la industria.

Gama de dispositivos compatibles

Como proveedor profesional de antenas WiFi para auriculares, nuestros productos ofrecen una excelente compatibilidad y admiten el 99 % de los auriculares supraaurales inalámbricos actualmente en el mercado. Cubren una amplia gama de escenarios y categorías de dispositivos. Los modelos compatibles se enumeran a continuación:

• Auriculares para juegos: Admiten redes de baja latencia WiFi 6, compatibles con PC y dispositivos de juegos de consola para audio y video sincronizados

• Auriculares audiovisuales de alta definición: auriculares inalámbricos de alta fidelidad para el hogar, auriculares audiovisuales con cancelación de ruido y auriculares compatibles con cine en casa

• Auriculares de oficina empresarial: auriculares inalámbricos para reuniones remotas, auriculares de oficina con cancelación de ruido y auriculares diseñados para clases en línea

• Auriculares educativos: auriculares para entrenamiento auditivo en el campus, auriculares inalámbricos para enseñanza en línea

• Cascos portátiles inteligentes: auriculares inteligentes con conectividad Wi-Fi y auriculares de audio inmersivos compatibles con realidad virtual

• Auriculares industriales: auriculares inalámbricos para comunicación en talleres y auriculares WiFi con cancelación de ruido para inspección de equipos

Las antenas WiFi para auriculares personalizadas también se pueden diseñar de acuerdo con las dimensiones de la placa base del dispositivo del cliente, la estructura del chasis y los requisitos de banda de frecuencia, admitiendo configuraciones personalizadas como tamaños no estándar, impedancias especiales y radiación direccional, satisfaciendo diversas necesidades de producción de varios fabricantes.

Ventaja de diferenciación

Las antenas de auriculares comunes en el mercado a menudo sufren de señales débiles, desconexiones frecuentes, alta latencia, gran tamaño y susceptibilidad a interferencias. Como fabricante líder de antenas WiFi para auriculares, hemos optimizado repetidamente nuestros productos para abordar estos puntos débiles de la industria, ofreciendo cinco ventajas principales: el rendimiento en el mundo real supera significativamente a la competencia.

Cobertura total de doble banda, transmisión perfecta y sin demoras

1. Admite transmisión Wi-Fi de doble banda a 2,4 GHz y 5 GHz, compatible con protocolos Wi-Fi 4/5/6. La banda de 2,4 GHz ofrece una fuerte penetración en la pared, ideal para uso doméstico y de oficina de largo alcance; La banda de 5 GHz proporciona mayor ancho de banda y menos interferencia, logrando una baja latencia de transmisión de audio y video de solo 15 ms en pruebas del mundo real, cumpliendo completamente con los exigentes requisitos de los juegos y multimedia de alta definición, eliminando el retraso del audio y los problemas de sincronización de audio y video.

2. Diseño compacto y delgado, se adapta perfectamente sin agregar presión al dispositivo

Utilizando la tecnología de integración cerámica multicapa LTCC, la antena tiene un espesor total de solo 0,8 mm, lo que la hace compacta y no requiere un gran espacio libre. Se adapta perfectamente al reducido espacio interno de los auriculares sin ocupar áreas para baterías, placas base o controladores de audio, y no agrega peso adicional al dispositivo, lo que garantiza una experiencia de uso liviano.

3. Excelente capacidad antiinterferencias y fuerte estabilidad de la señal.

Ángulo de radiación de antena optimizado y estructura de blindaje para evitar eficazmente la interferencia de señal causada por la carcasa metálica, la batería de litio y la unidad de altavoz de los auriculares. En pruebas del mundo real en entornos electromagnéticos complejos (como conectividad de múltiples dispositivos y escenarios de enrutadores densos), la tasa de estabilidad de la señal alcanzó el 99,6%, sin desconexiones, saltos de frecuencia ni interferencias de ruido.

4. Bajo consumo de energía y alta ganancia para una mayor duración de la batería

La ganancia de la antena está optimizada a 2,5 dBi, con una eficiencia de radiación de ≥92%, lo que mejora significativamente la sensibilidad de recepción de la señal y mantiene un consumo de energía extremadamente bajo. Los auriculares equipados con esta antena pueden extender la duración de la batería entre un 12% y un 18% en el modo de conectividad Wi-Fi, lo que prolonga efectivamente el tiempo de uso del dispositivo.

5. Alta compatibilidad y fácil instalación, producción en masa sin preocupaciones

Estructura de montaje en superficie estandarizada compatible con los procesos de colocación automatizada SMT, lo que permite una instalación conveniente y una soldadura estable con una alta tasa de rendimiento de hasta el 99,8 %. Admite la producción en masa y el suministro a gran escala, al mismo tiempo que ofrece configuraciones de pines, dimensiones y parámetros de impedancia personalizables para adaptarse a varias líneas de fabricación de auriculares de diferentes marcas.

Especificaciones técnicas detalladas

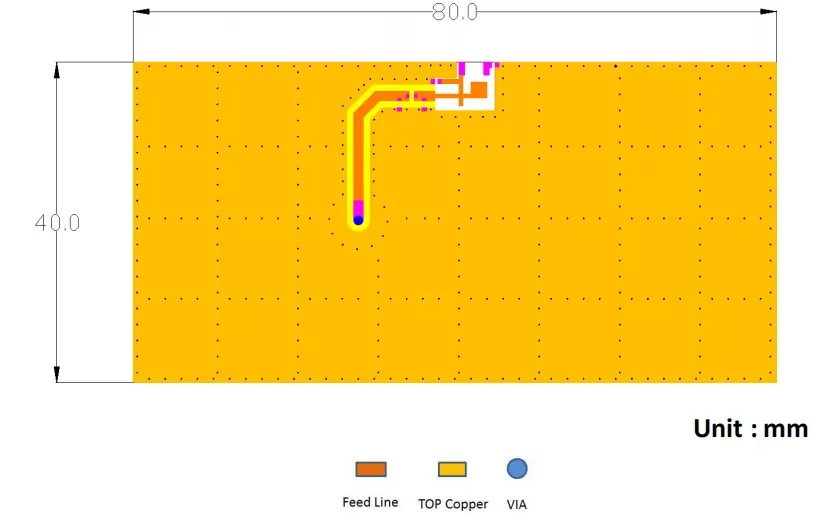

Dimensiones recomendadas de la placa de evaluación del patrón de PCB

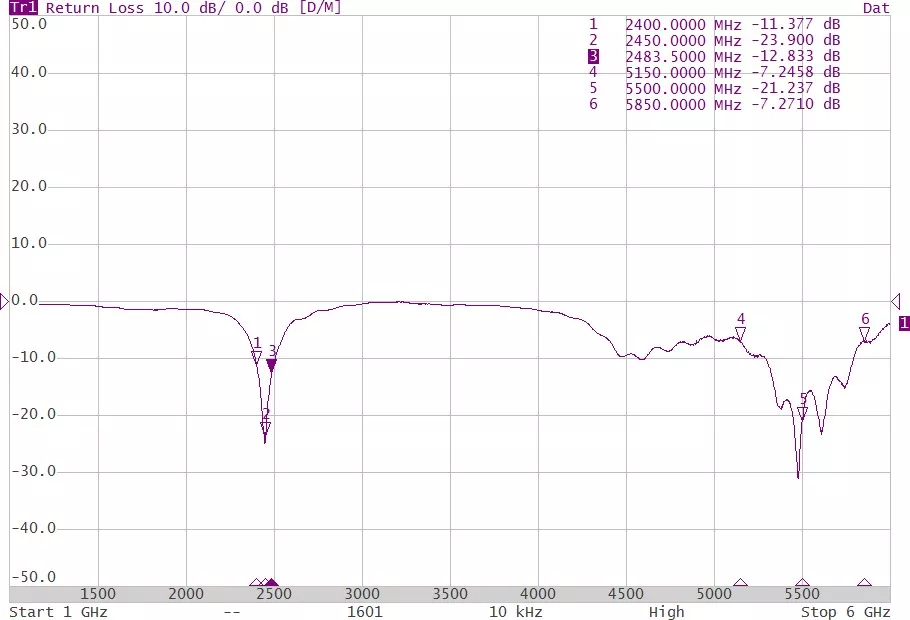

Resultados de la medición Pérdida de retorno

Ventajas del producto en comparación con la competencia

Guía de instalación y uso con ilustraciones

Esta antena WiFi para auriculares presenta un diseño de montaje en superficie estandarizado, compatible con la colocación SMT automatizada y la soldadura manual. Es fácil de instalar y altamente adaptable, con instrucciones de instalación claras y sencillas:

1. Preparativos antes de la instalación

Limpie el área de instalación de la placa base de los auriculares para asegurarse de que la superficie esté libre de aceite, polvo y suciedad. Confirme que el área libre alrededor de la placa base esté al menos a 3 mm, alejada de componentes metálicos, baterías y cubiertas protectoras para evitar interferencias de señal. Prepare herramientas como una estación de soldadura a temperatura constante, pasta de soldadura y pinzas antiestáticas, y realice todas las operaciones con las precauciones antiestáticas adecuadas.

2. Instalación de soldadura de montaje en superficie

Alinee la antena con precisión con la almohadilla preestablecida en la placa base y asegúrela en su lugar con unas pinzas antiestáticas. Utilice una estación de soldadura de temperatura constante (con temperatura controlada entre 320 y 350 °C) para soldadura manual o emplee equipos automatizados SMT para montaje por lotes. Después de soldar, inspeccione las uniones de soldadura para asegurarse de que estén llenas, sin soldaduras en frío, faltantes de uniones ni puentes, lo que garantiza una conectividad estable del circuito.

3. Fijación y detección de posición

Asegure la antena en un área abierta de la carcasa del auricular, evitando la diadema metálica y la unidad del altavoz. Después de la instalación, conecte el dispositivo para realizar pruebas de señal, verificando la velocidad de la conexión WiFi, la intensidad de la señal y los parámetros de latencia. Una vez que no se detectan anomalías, el dispositivo se puede utilizar normalmente.

4. Precauciones de uso

No doble el cuerpo cerámico de la antena durante la instalación, ya que esto podría dañar la estructura resonante interna. Evite instalar componentes metálicos alrededor de la antena para evitar el blindaje de la señal. Durante el uso normal, mantenga la antena alejada de altas temperaturas y ambientes húmedos para extender efectivamente su vida útil.

Preguntas frecuentes

P1: ¿Esta antena WiFi para auriculares es compatible con WiFi 6?

R: Totalmente compatible, el producto es compatible con toda la gama de protocolos WiFi4, WiFi5 y WiFi6, ofreciendo cobertura de doble banda en frecuencias de 2,4 GHz y 5 GHz, cumpliendo con los requisitos de conectividad de alta gama de los últimos auriculares inalámbricos inteligentes.

P2: ¿Se puede personalizar la antena según las dimensiones de la placa base del auricular?

R: Admite personalización completa, incluido el tamaño, tipo de pin, parámetros de impedancia, ángulo de radiación y compatibilidad de bandas de frecuencia. El equipo de I+D puede desarrollar rápidamente soluciones y producir prototipos para realizar pruebas en función de la estructura del equipo del cliente.

P3: ¿Cuánto dura la garantía del producto y cómo se manejan los problemas de calidad?

R: Todos los productos vienen con una garantía de un año. Cada unidad se somete a una inspección completa antes de salir de fábrica. En caso de problemas de calidad no provocados por el hombre, los clientes pueden disfrutar de un reemplazo o reparación gratuitos. Para defectos de lote, se encuentran disponibles reembolsos e cambios completos, lo que garantiza una protección integral de los derechos del cliente durante todo el proceso.

P5: ¿Es usted un proveedor directo de fábrica y admite pedidos de comercio internacional?

R: Somos una fábrica y fabricante directo de antenas WiFi para auriculares, sin intermediarios. Contamos con todas las calificaciones de exportación y tenemos experiencia a largo plazo en el manejo de pedidos comerciales globales, proporcionando documentación completa de certificación y despacho de aduanas.
