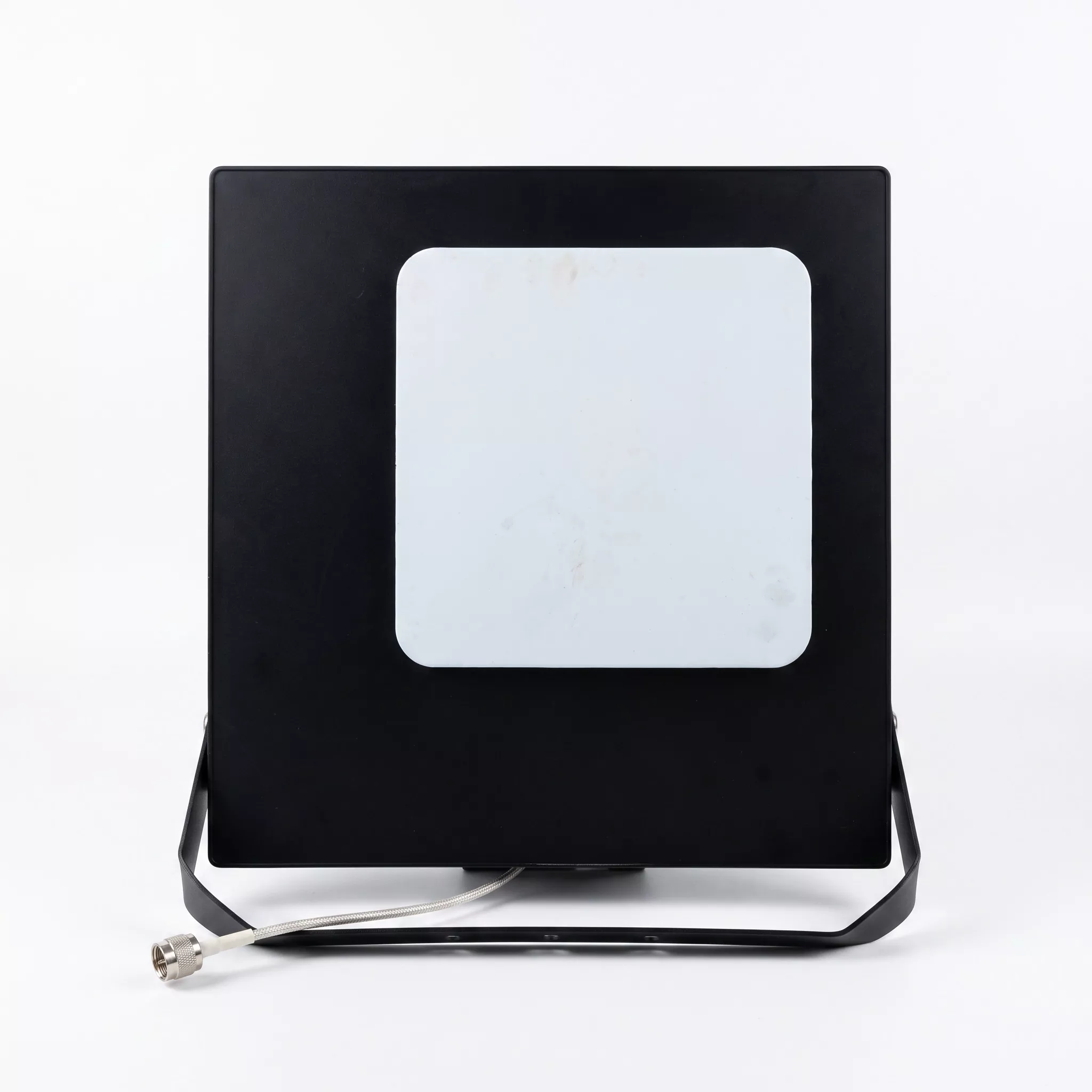

Antena de foco

La antena de foco, también conocida como antena de estación base de foco decorativo o camuflada, es una antena de comunicación externa direccional para exteriores. Su carcasa replica con precisión el diseño de los focos de iluminación exterior, integrando unidades de radiación RF 4G/5G dentro del cuerpo de la lámpara para combinar la transmisión y recepción de señales con la mejora del paisaje urbano. Elimina la necesidad de torres de señalización adicionales y se puede instalar en tejados, fachadas de edificios o plataformas, resolviendo fundamentalmente problemas comunes como la obstrucción visual y las restricciones de propiedad en el acceso a la construcción asociados con las antenas tradicionales. Esta antena de Qianmu Communications es una antena de estación base direccional de doble polarización de banda ancha, que sirve como un componente central de RF diseñado específicamente para proyectos colaborativos de cobertura profunda en interiores y exteriores. A diferencia de las simples imitaciones disponibles en el mercado, nuestra antena presenta un aislamiento electromagnético optimizado dentro de su estructura de cavidad, lo que garantiza que la carcasa de la lámpara no obstruya la radiación de RF. Ofrece una excelente estética de camuflaje y un alto rendimiento de RF, lo que lo hace adecuado para proyectos de actualización de infraestructura de comunicaciones en todo el mundo.

Principio de funcionamiento

1. Principios básicos de transmisión y recepción de señales.

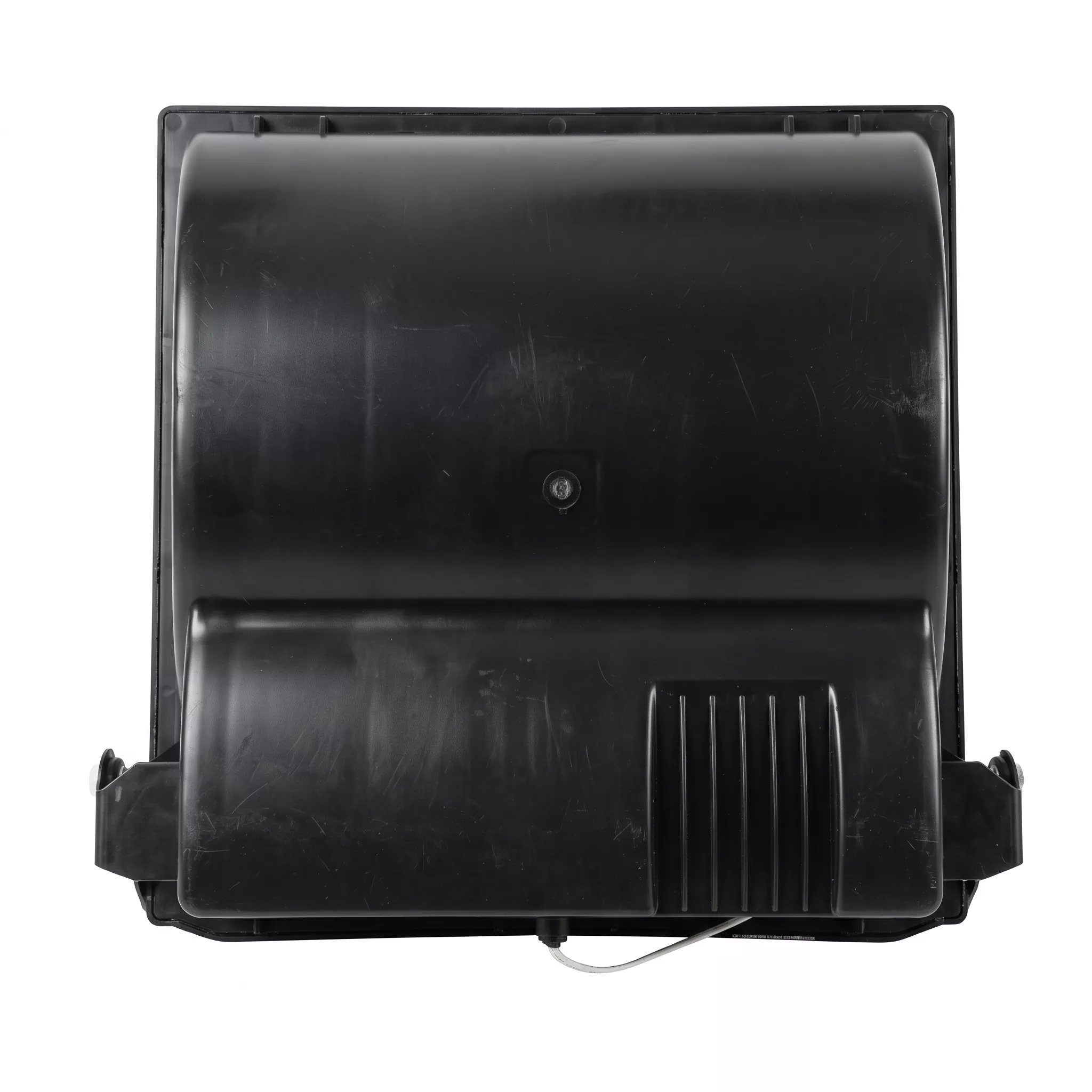

Toda la antena del foco consta de cuatro componentes principales: la unidad de radiación de RF, el panel posterior reflectante de metal, la carcasa de camuflaje impermeable y los conectores dobles tipo N.

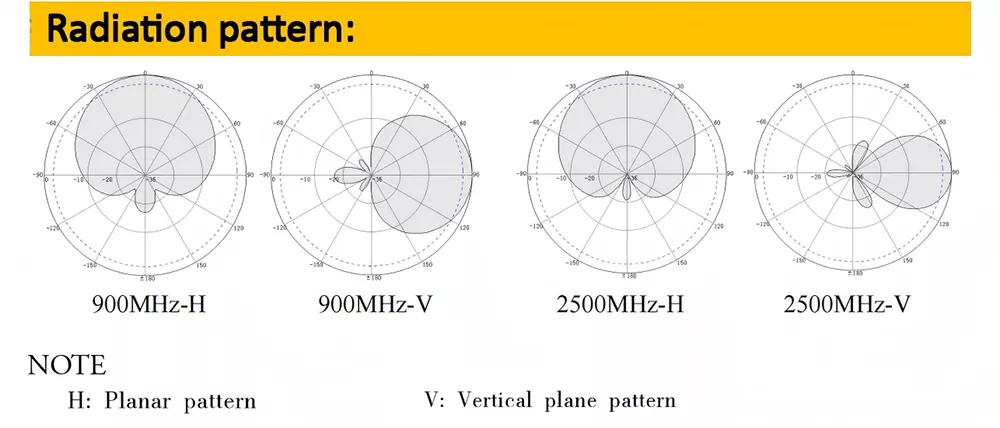

①Transmisión de señal: El dispositivo RRU emite señales eléctricas de radiofrecuencia, que se transmiten a través de dos conectores N-K a los elementos radiantes internos de aluminio dentro de la antena. Estas señales se convierten en ondas electromagnéticas en el rango de 698-3600 MHz mediante cavidades resonantes y luego se irradian hacia afuera a través de un haz direccional horizontal de 65°, cubriendo con precisión los pisos del edificio objetivo.

②Recepción de señal: la antena captura omnidireccionalmente las ondas electromagnéticas ascendentes emitidas por teléfonos móviles y dispositivos IoT dentro del edificio. El reflector recoge y filtra señales de interferencia, convirtiendo las ondas electromagnéticas en señales eléctricas que se transmiten de vuelta al equipo de la estación base, completando así la comunicación bidireccional.

2. Carcasa de camuflaje con núcleo optimizado para no atenuar la señal

La mayoría de las antenas de bajo costo utilizan carcasas de plástico estándar, lo que genera una pérdida de RF superior al 15%, lo que genera señales débiles y velocidades de red lentas en los bordes de las celdas. La fábrica de Qianmu Communications ha desarrollado de forma independiente una carcasa de onda transparente UABS modificada, y las mediciones de laboratorio muestran una pérdida de RF tan baja como solo el 6,2%. Combinado con una matriz de radiación de aluminio en capas, evita el efecto de blindaje causado por los soportes metálicos en las carcasas convencionales, logrando un aumento del 30% en la velocidad de la red de enlace descendente en las mismas condiciones. Los datos de medición sin procesar de analizadores de redes vectoriales están disponibles a pedido.

Especificaciones técnicas

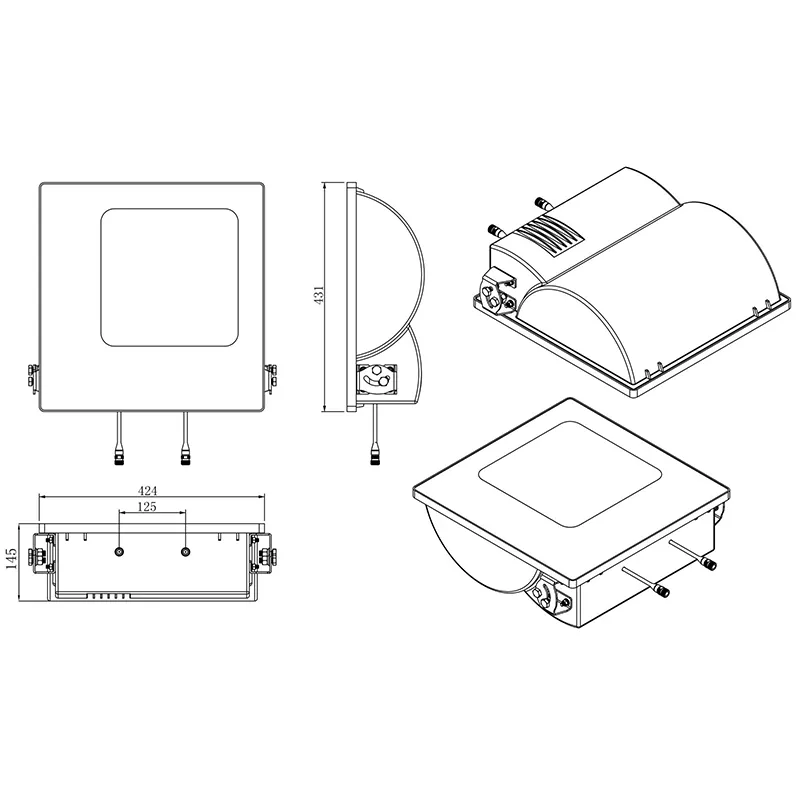

Parámetros estructurales mecánicos.

Guía de compra y selección

1. Priorizar la confirmación de la cobertura de la banda de frecuencia. Para la principal banda 5G de 3,5 GHz de China, es esencial seleccionar antenas de foco de banda ancha que admitan 1710-3600 MHz. Las antenas más antiguas con un máximo de 2700MHz no pueden soportar las redes 5G actuales y requerirán un reemplazo completo más adelante, lo que aumentará significativamente los costos del proyecto.

2. Verifique los parámetros de RF reales y rechace especificaciones engañosas. Antes de comprar, solicite a los proveedores que proporcionen curvas del analizador de redes vectoriales medidas para el mismo modelo, centrándose en verificar tres indicadores clave: ganancia, VSWR y relación de adelante hacia atrás. Los productos de bajo costo en el mercado a menudo exageran las ganancias, lo que resulta en una distancia de cobertura real reducida en más del 40%.

3. Énfasis en la protección y los materiales exteriores: en zonas costeras con lluvias frecuentes y tifones, se deben utilizar vibradores de aluminio fundido a presión combinados con recintos UABS resistentes a la intemperie. Los vibradores de láminas de hierro delgadas y las carcasas de plástico comunes sufrirán corrosión y entrada de agua después de 1 a 2 años, lo que generará costos de mantenimiento extremadamente altos con el tiempo.

4. Seleccionar fabricantes con capacidades internas de I+D y producción. Los intermediarios carecen de investigación y desarrollo, control de calidad y no pueden proporcionar personalización, informes de prueba o soporte técnico posventa. La conexión directa con los fabricantes originales permite el suministro sincronizado de materiales auxiliares, parámetros personalizados, un servicio posventa rápido y una entrega estable para pedidos de gran volumen.

Preguntas frecuentes

P1: ¿Qué bandas de frecuencia de comunicación cubre completamente esta antena de foco? ¿Es compatible con 5G?

R: La antena opera en las bandas de frecuencia 698-960 MHz y 1710-3600 MHz, totalmente compatible con todas las bandas de 2G GSM, 3G UMTS y 4G LTE. Es compatible con las principales bandas 5G NR nacionales N41/N78, así como con las principales bandas 5G en países extranjeros. Una única implementación permite la cobertura colaborativa 4G+5G sin la necesidad de un reemplazo gradual de la antena.

P2: ¿Admite la personalización OEM/ODM? ¿Qué parámetros se pueden modificar?

R: Como fábrica en origen, ofrecemos servicios de personalización de dimensiones completas: ganancia de antena ajustable, ancho del haz, tipo de conector (N/4.3-10), color de la carcasa y logotipo serigrafiado en el cuerpo. Para proyectos especiales de banda estrecha en el extranjero, nuestro equipo de I+D puede resintonizar el oscilador de RF.

P3: ¿La empresa admite auditorías de fábrica in situ? ¿Puede proporcionar documentos de calificación?

R: Shenzhen Qianmu Communication Technology Co., Ltd. ofrece visitas guiadas a la fábrica a los visitantes con cita previa con un día de antelación, lo que permite el acceso a las instalaciones de fabricación, las líneas de producción y el laboratorio de RF. Las certificaciones ISO, CE, FCC y RoHS completas, junto con informes de pruebas de terceros, están disponibles de forma gratuita en formato electrónico; Se pueden proporcionar copias originales impresas con sellos oficiales para fines de licitación.
