Antena de panel

¿Qué es una antena direccional de panel plano?

Nuestra antena direccional de panel plano montada en pared de 14DBI es una antena de radiación direccional de haz estrecho y alta ganancia, diseñada específicamente para redes WiFi de larga distancia en interiores, recepción de señal de estación base exterior e ingeniería de amplificación de señal inalámbrica. Las señales de antena omnidireccional convencionales se distribuyen 360° y la distancia de transmisión es limitada; Las antenas direccionales dependen de sus reflectores traseros para recolectar señales de radiofrecuencia y concentrar la energía de radiofrecuencia en una sola dirección, mejorando significativamente las capacidades de transmisión a larga distancia. Nuestra antena de doble propósito para interiores y exteriores producida en masa cuenta con una carcasa de plástico sellada integrada, es resistente al agua y al polvo, admite montaje en pared, es compatible con GSM, 4G, 5G, WiFi de doble banda, multibanda de baja frecuencia de Internet de las cosas 433, viene de serie con un alimentador de baja pérdida RG58 y tiene dos conectores RF comunes, pin interno SMA y N macho. Es la solución de antena de panel plano con la mayor cobertura en ingeniería de comunicaciones y proyectos de iot.

Cómo funciona la antena

Muchos clientes asumen erróneamente que el diseño del panel plano es sólo por apariencia. Sin embargo, la antena direccional de panel plano logra una transmisión y recepción de señal enfocada a través de su estructura interna multicapa. El principio de funcionamiento se puede verificar mediante equipos de prueba profesionales, incluidos analizadores de redes vectoriales, cámaras anecoicas de RF y análisis de simulación electromagnética.

1. Principio de enfoque del haz de radiación del oscilador y reflector metálico

El oscilador de matriz interna es responsable de transmitir y recibir señales de RF. El reflector metálico colocado detrás del oscilador refleja las señales irradiadas hacia atrás y hacia los lados hacia el frente, estrechando el ancho del haz y mejorando la concentración de la señal. Esta estructura permite que la antena alcance un rendimiento de alta ganancia de hasta 14 dBi.

Comparación medida: una antena omnidireccional estándar de 3 dBi normalmente proporciona una distancia de transmisión de alrededor de 300 metros en un entorno abierto, mientras que la antena direccional de 14 dBi puede alcanzar una distancia de transmisión estable de más de 1200 metros en las mismas condiciones.

2. Estructura de coincidencia resonante multibanda

El oscilador interno adopta un diseño de matriz de múltiples ranuras para lograr una amplia compatibilidad de frecuencia. Admite múltiples bandas de frecuencia inalámbrica, incluidas redes celulares de 700 a 960 MHz, WiFi de 2,4 GHz/5,8 GHz y aplicaciones IoT de 433 MHz. Una antena puede admitir diferentes dispositivos inalámbricos sin reemplazos frecuentes, lo que ayuda a reducir los costos de inventario y simplifica la gestión de ingeniería.

3. Transmisión de señal de baja pérdida con cable alimentador RG58

La antena utiliza un cable de alimentación coaxial RG58 con una estructura de blindaje de doble capa para reducir la pérdida de señal durante la transmisión. Incluso con distancias de instalación de cable extendidas, la relación de onda estacionaria permanece estable, evitando una atenuación significativa de la señal causada por el cableado de larga distancia.

4. Diseño de protección exterior antiinterferencias

La carcasa está hecha de material ABS ignífugo y presenta una estructura sellada para proteger los componentes internos de la lluvia exterior, el polvo y las interferencias electromagnéticas industriales. Este diseño evita la oxidación del oscilador y la variación del rendimiento de la señal durante el funcionamiento en exteriores a largo plazo.

Preguntas frecuentes

P1: ¿Se pueden reemplazar la longitud de alimentación y el conector de RF de una antena direccional de panel plano?

R: Se admite la personalización. Los alimentadores de antena estándar se pueden personalizar para cualquier longitud, desde 1 metro hasta 15 metros. Los conectores SMA macho y hembra, cabeza N, BNC se pueden reemplazar según sea necesario. Para pedidos grandes, el logotipo en la carcasa se puede serigrafiar para personalizarlo.

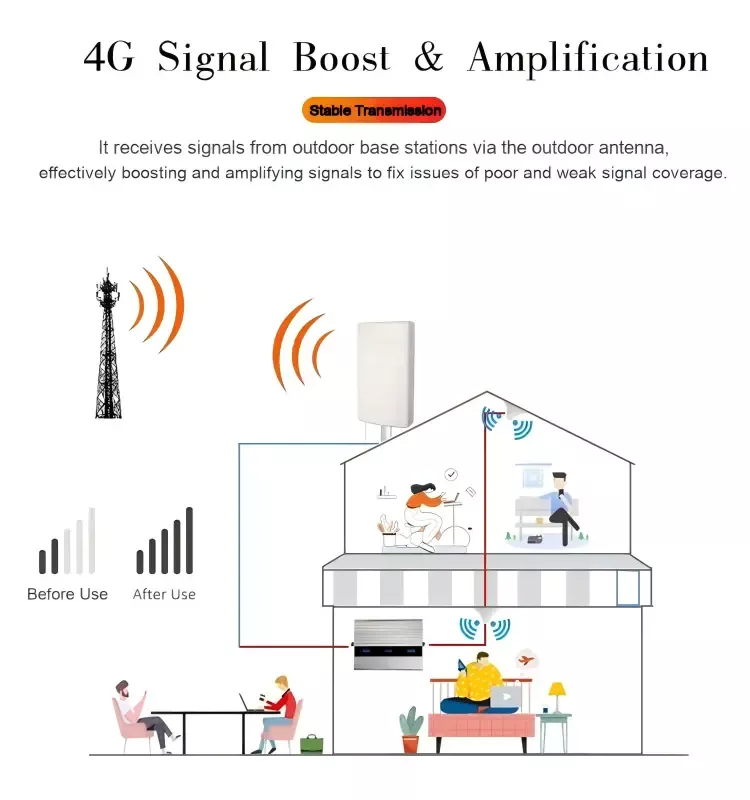

P2: ¿Se puede utilizar esta antena de panel plano como amplificador de señal 4G y como puente WiFi?

R: Exactamente. Nuestra antena cubre múltiples bandas GSM/4G/5G/2.4G/5.8G y es compatible con repetidores de señal, puentes inalámbricos y 433 dispositivos de transmisión de datos iot. Un juego de antena es compatible con múltiples dispositivos de ingeniería.

P3: ¿Las paredes metálicas y las estructuras de acero afectarán las señales de la antena?

R: Las láminas de metal pueden reflejar y proteger las señales de radiofrecuencia. Durante la instalación, la superficie de radiación frontal de la antena debe evitar grandes áreas de blindaje metálico. Si es imposible evitar esto, se puede agregar una antena adicional para recibir señales en diferentes puntos y los ingenieros pueden proporcionar un plan de ajuste de puntos.

P4: ¿Cómo resolver el problema de que la junta de alimentación es propensa a la entrada de agua y a cortocircuitos cuando se usa al aire libre durante mucho tiempo durante la temporada de lluvias?

R: Después de la instalación, envuelva cinta aislante impermeable alrededor de la posición de la junta metálica. La antena exterior montada en poste también se puede personalizar con una junta impermeable mejorada para evitar por completo que el agua de lluvia erosione la junta.
