Antena Sectorial

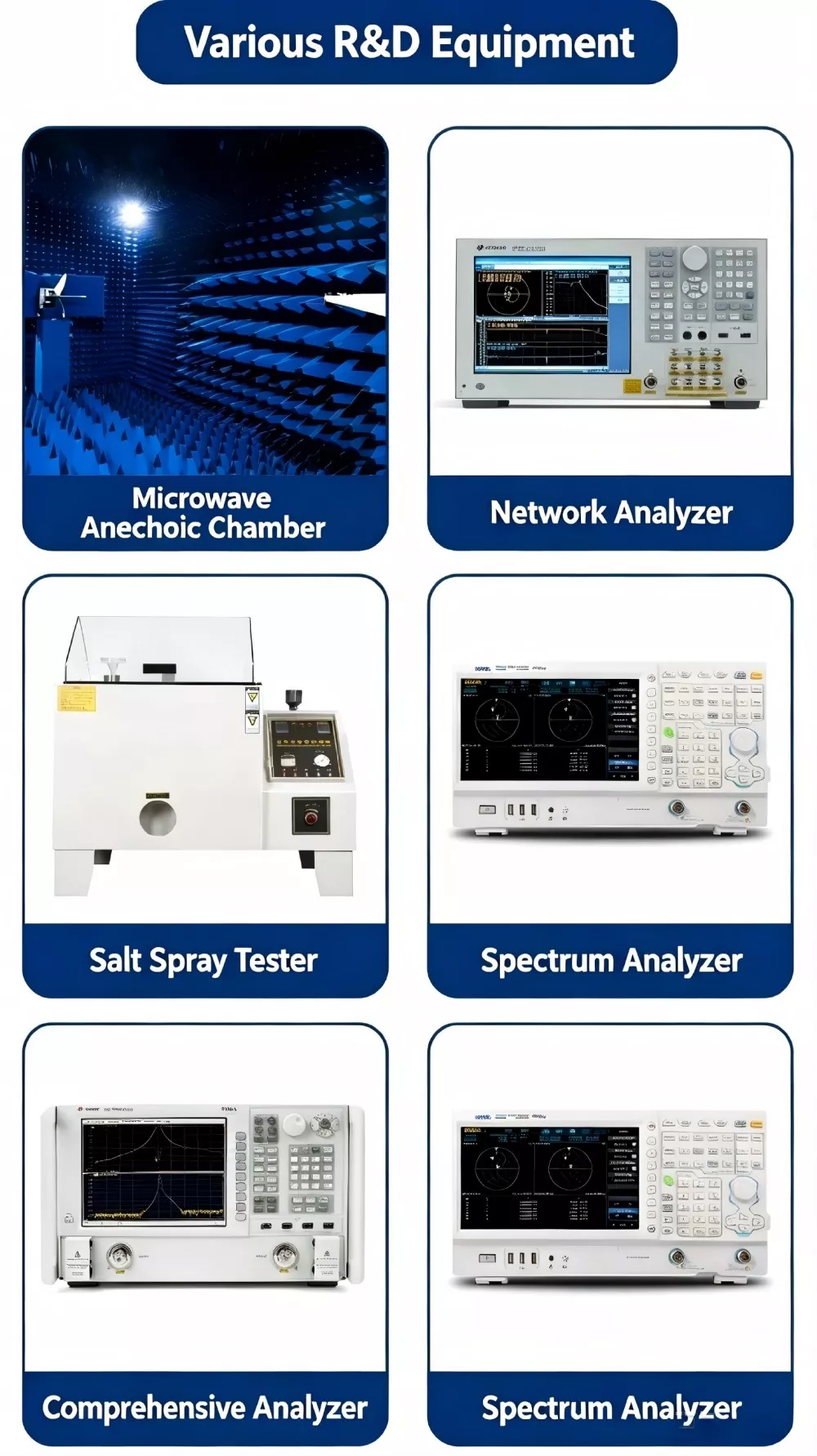

Shenzhen Qianmu Communication Technology Co., Ltd. es un fabricante profesional de antenas del sector chino en China, con su propia fábrica de producción y proveedor integral global. Investiga, desarrolla y produce de forma independiente una gama completa de antenas sectoriales direccionales de alta ganancia que cubren toda la banda de frecuencia de comunicación de 698-3800 MHZ. Compatible con estaciones base de operadores, cobertura WiFi de parques, puentes inalámbricos en obras de construcción, transmisión de datos de Internet de las cosas en áreas de fábricas y otros escenarios de ingeniería. Con su propia cámara anecoica de radiofrecuencia y su línea de montaje automatizada, todas las antenas se prueban en fábrica en cuanto a onda estacionaria, ganancia, temperatura alta y baja e impermeabilización, y se puede emitir un conjunto completo de informes de prueba con los productos. Se admite banda OEM/ODM, ángulo de haz y personalización de interfaz.

como funciona

Toda la estructura sigue el principio de enfoque del haz direccional: placa posterior del reflector de aleación de aluminio, múltiples conjuntos de osciladores de microcinta, cubierta de antena sellada a prueba de agua, línea de alimentación de RF y soporte de montaje ajustable.

1. El conjunto de osciladores envía y recibe ondas electromagnéticas en diferentes bandas de frecuencia, y la placa posterior de metal refleja señales inversas inútiles, mejorando la relación de adelante hacia atrás; La relación medida de adelante hacia atrás es ≥25 dB en el mismo entorno y la interferencia de desorden se reduce en un 65 %;

2. Restricciones físicas del ángulo del haz: el modelo estándar de 120° irradia energía solo al área del sector delantero y no filtra señales a áreas adyacentes. Medido en redes de áreas urbanas densas, el rendimiento de la red de las células adyacentes aumentó en un 42%;

3. Diseño de oscilador cruzado de polarización dual ±45°, compatible con transmisión multitrayecto MIMO, la tasa de conexión del dispositivo terminal aumentó en un 35% con la misma potencia de transmisión;

4. La carcasa está hecha de material UPVC resistente a los rayos UV, sin pérdida de protección metálica. La fluctuación del rendimiento de RF en el rango de -40 °C a +85 °C es ≤0,3 dBi y la atenuación de la señal es mínima para uso en exteriores a largo plazo.

Puntos de venta principales

La compra al por mayor de antenas del sector de comunicaciones de malla 1000 ayuda a abordar los puntos débiles de las grandes redes exteriores, incluidas las interferencias, la distancia de cobertura corta, los daños en exteriores y los altos costos de construcción de ingeniería. Las cinco ventajas principales son compatibles con varios proyectos de comunicación:

1. Enfoque direccional de alta ganancia

Con opciones de ganancia de 8 a 18 dBi, la antena sectorial de cobertura amplia y largo alcance proporciona una cobertura ampliada. En comparación con las antenas omnidireccionales convencionales, el radio de cobertura aumenta en un 70% con la misma potencia de transmisión. No se requiere un despliegue denso en áreas montañosas y áreas de fábricas abiertas, lo que reduce la inversión en equipos de ingeniería.

2. Antiinterferencia controlable por haz

Con ángulos multihaz disponibles de 60°/90°/120°, la antena proporciona una división precisa de las áreas de cobertura de la señal y una conexión en red estable en escenarios de alta densidad. Evita interferencias cruzadas, retrasos y desconexiones de señales en entornos de acceso a Internet de alta densidad, como grupos de oficinas, áreas residenciales y campus.

3. Estructura exterior resistente a la intemperie IP67 completamente sellada

La antena adopta una cubierta impermeable de una sola pieza moldeada por inyección con juntas selladas, que es resistente a tormentas, nieve y corrosión por niebla salina costera. El nivel de resistencia al viento alcanza los 60 m/s, lo que permite la instalación de postes exteriores durante 5 años sin fugas ni fallos por envejecimiento.

4. Soporte de montaje universal ajustable

La antena está equipada con un soporte de montaje en poste de acero inoxidable, lo que proporciona una gran adaptabilidad de ingeniería. Admite ajuste de inclinación hacia arriba y hacia abajo y ajuste fino horizontal de 360°, adecuado para diversos soportes de montaje, como torres de comunicación, postes eléctricos, fachadas de edificios y fábricas de estructuras de acero.

5. Servicio de personalización integral de Source Factory

Como fábrica de antenas sectoriales profesionales, admite recorte de banda, personalización del ángulo del haz, reemplazo de interfaz N/SMA/BNC/Fakra, personalización de la longitud del cable, serigrafía del logotipo del cliente y pruebas rápidas de muestras para lotes pequeños.

Especificaciones técnicas

Escenarios de aplicación

1. Cobertura de la estación base celular del operador

Las torres de estaciones base móviles, Unicom y Telecom utilizan antenas sectoriales para el despliegue por lotes. La segmentación del haz de 120° divide el área de la señal de 360° para reducir la interferencia entre celdas. Las compras al por mayor a largo plazo respaldan docenas de proyectos de transformación de las comunicaciones a nivel de condado en todo el país.

2. Cobertura WiFi Total en Parques Industriales y Fábricas

La instalación de postes en grandes plantas de fabricación, parques logísticos y áreas de almacenamiento resuelve los problemas de señales débiles de IoT para equipos de talleres y patios de almacenamiento al aire libre. Varias empresas han medido que la tasa de terminales en línea en las áreas de fábrica aumentó del 62% al 98%.

3. Redes inalámbricas públicas en campus, comunidades y áreas escénicas

Implementadas en tejados residenciales y en los puntos más altos de áreas escénicas, las antenas brindan una amplia cobertura para hogares y turistas, reemplazando una gran cantidad de pequeños AP omnidireccionales y reduciendo los costos de operación y mantenimiento posteriores en un 50%.

4. Puentes de monitoreo inalámbrico para minas y sitios de construcción

La transmisión remota de vídeo desde obras de construcción montañosas y minas a cielo abierto está respaldada por un rendimiento direccional de alta ganancia. La señal puede atravesar obstáculos ligeros, proporcionando señales de monitoreo estables e ininterrumpidas en las entradas y pendientes de los túneles.

5. Señalizar proyectos de puntos ciegos en zonas urbanas, rurales y montañosas

La antena mejora las señales 4G en pueblos, ciudades y caminos montañosos remotos. Cuando se utiliza junto con estaciones repetidoras, ayuda a resolver problemas como teléfonos móviles sin acceso a la red y pérdida de posicionamiento para vehículos de transporte compartido.

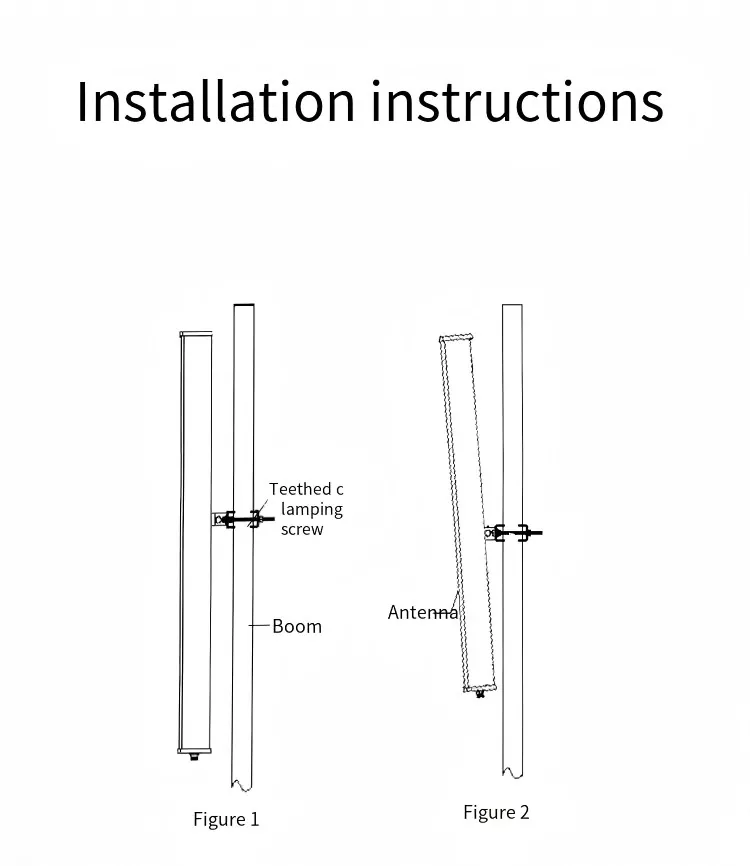

Guía de instalación estandarizada

1. Soporte de montaje en poste: bloquee el soporte de abrazadera de acero inoxidable correspondiente en el poste/tubo de comunicación, dejando espacio para el ajuste hacia arriba y hacia abajo;

2. Montaje del cuerpo de la antena sectorial: Inserte la hebilla trasera de la antena en la ranura del soporte y apriete inicialmente los pernos de fijación;

3. Calibración del ángulo del haz: gire la antena horizontalmente para alinearla con el área objetivo de acuerdo con la orientación del área de cobertura y ajuste el ángulo de inclinación verticalmente para que coincida con la cobertura alta y baja;

4. Conexión de cable RF: Alinee el conector tipo N con la interfaz de la estación base/dispositivo AP y apriételo. Envuelva el conector con cinta impermeable para sellar.

5. Refuerzo general y reinspección: Vuelva a apretar todos los pernos, verifique que la antena no esté suelta y que el cable no esté tirado, y complete el despliegue en exteriores.

Preguntas frecuentes Preguntas frecuentes

P1: ¿La antena sectorial se mojará o dañará si se utiliza al aire libre durante mucho tiempo?

R1: No. Toda la unidad adopta una estructura de sellado de una sola pieza IP67. Las costuras de la cubierta de la antena están selladas con pegamento impermeable y los conectores de RF están equipados con cinta impermeable. Ha pasado pruebas continuas de impermeabilidad por pulverización antes de salir de fábrica y no goteará durante lluvias intensas o limpieza a alta presión. Es adecuado para su instalación en exteriores durante todo el año.

P2: ¿Se pueden personalizar la banda de frecuencia, el ángulo del haz y el logotipo de la antena?

R2: Sí. Como fábrica de origen, admitimos la personalización del recorte de banda, el ajuste del ángulo del haz, la longitud del cable, el tipo de interfaz y la serigrafía del logotipo de la marca del cliente en el gabinete de acuerdo con requisitos específicos, satisfaciendo las necesidades de ingeniería personalizada y OEM de comercio exterior.

P3: ¿Hay alguna marca falsa en la ganancia de la antena? ¿Se puede proporcionar un informe de prueba?

R3: No. Todos los parámetros se miden en una cámara anecoica de RF profesional para evitar etiquetado falso. Se pueden proporcionar informes de prueba completos para la antena correspondiente con cada envío de lote, y los datos se pueden verificar y rastrear.

P4: ¿Qué accesorios se incluyen en un conjunto de antenas sectoriales?

R4: La configuración estándar incluye la unidad de antena, el soporte de montaje en poste de acero inoxidable y los pernos de fijación. Los cables y adaptadores RF se pueden seleccionar según los requisitos. Infórmenos del equipo que está utilizando al realizar el pedido y los accesorios estarán completamente preparados.

P5: ¿Cuál es la cantidad mínima de pedido para pedidos en el extranjero?

R5: Para los modelos estándar en stock, la cantidad mínima de pedido es de 50 piezas. Para modelos personalizados OEM, la cantidad mínima de pedido es de 100 piezas. Se pueden proporcionar muestras por separado para pruebas de rendimiento.
