Las antenas flexibles para auriculares son componentes transceptores de RF en miniatura que utilizan sustratos flexibles PI/LCP como base, con patrones de radiación conductiva formados mediante grabado. Están diseñados específicamente para auriculares Bluetooth TWS, auriculares inalámbricos supraaurales y auriculares de conducción ósea con cavidades internas compactas. A diferencia de las antenas rígidas de PCB o de resorte, las antenas flexibles para auriculares ofrecen una excelente capacidad de flexión y perfiles ultrafinos, lo que les permite adaptarse a las paredes internas de las carcasas de los auriculares, a los lados de la batería y a los tallos de los oídos con formas irregulares. Esto aborda de manera efectiva desafíos como el espacio limitado de la cavidad y la obstrucción de la señal causada por estructuras metálicas.

Shenzhen Qianmu Communication Technology Co., Ltd., como fabricante de antenas con sede en Shenzhen, confía en su laboratorio de RF interno para perfeccionar continuamente las soluciones de diseño de antenas para auriculares y sirve como proveedor confiable para numerosas marcas de auriculares.

Principio de funcionamiento

Son esencialmente componentes de radiación de RF planos en miniatura. Las señales eléctricas de alta frecuencia del módulo de audio inalámbrico se transmiten al circuito radiante de la antena, que las convierte en ondas electromagnéticas mediante inducción electromagnética. Al mismo tiempo, la antena captura ondas electromagnéticas Bluetooth externas y las convierte nuevamente en señales eléctricas para transmitirlas al chip de control principal, lo que permite la transferencia de datos de audio bidireccional entre teléfonos inteligentes y auriculares. Para optimizar el rendimiento en escenarios de uso de auriculares, hemos refinado el punto de alimentación de la antena y el diseño de conexión a tierra para reducir la pérdida de absorción de señal causada por la cabeza humana. Caso de prueba del mundo real: para los mismos auriculares TWS, reemplazar una antena de resorte estándar con nuestra antena flexible para auriculares Qianmu aumentó la distancia de conexión estable a través de una pared de 3,2 m a 6,1 m, lo que redujo la probabilidad de desconexión en un 72 % (datos de prueba recopilados en una cámara anecoica con desgaste humano real; informes de prueba disponibles a pedido).

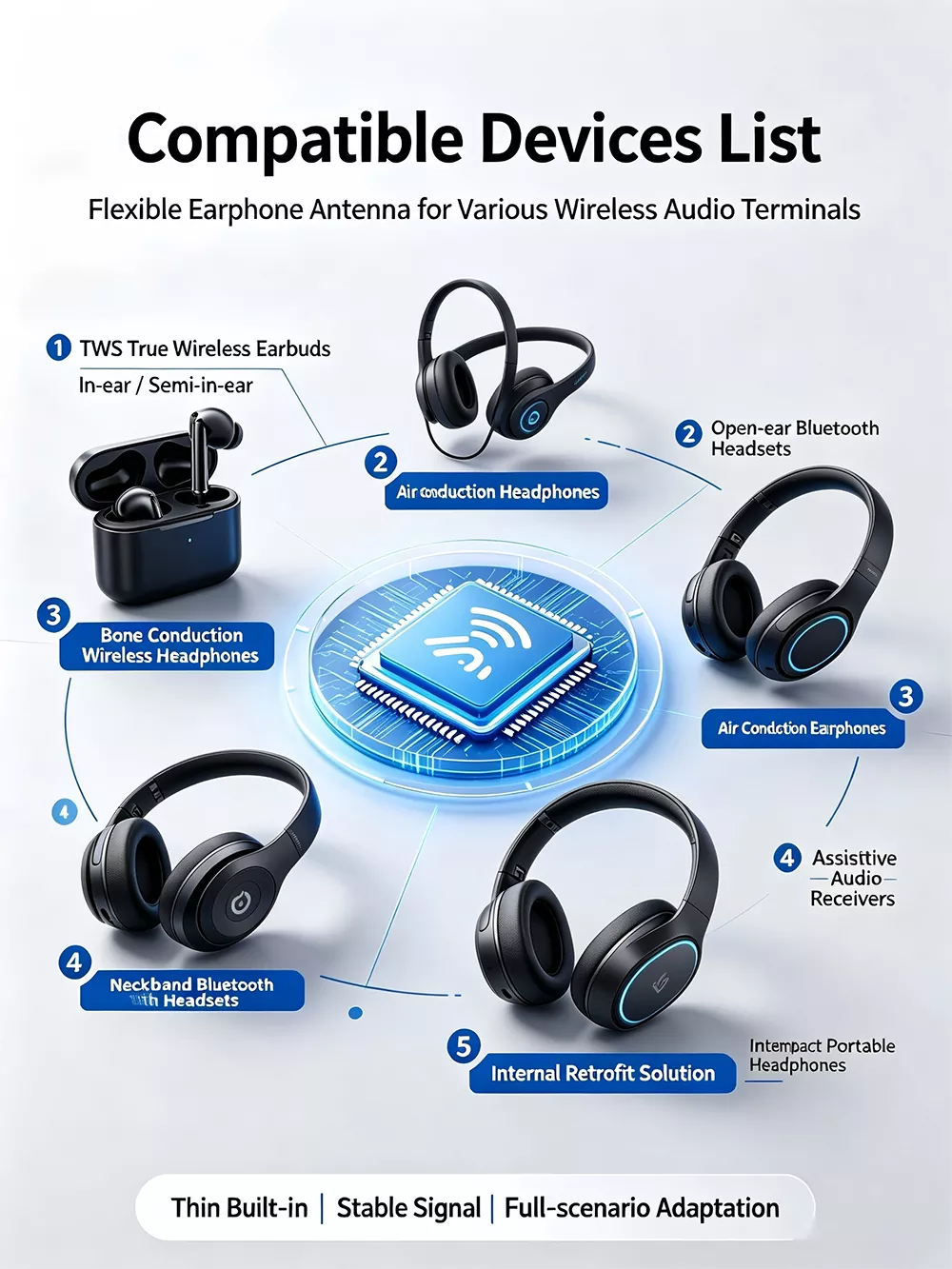

Lista de dispositivos compatibles

Esta antena flexible para auriculares es ampliamente compatible con varios terminales de audio inalámbricos:

1. Auriculares TWS True Wireless Bluetooth (intrauditivos, semiintrauditivos)

2. Auriculares Bluetooth con parte trasera abierta, auriculares de conducción aérea

3. Auriculares inalámbricos de conducción ósea, auriculares Bluetooth con banda para el cuello

4. Auriculares auxiliares de recepción de audio, auriculares inalámbricos estilo audífono

5. Auriculares inalámbricos portátiles compactos con solución de modificación incorporada

Puntos clave de venta

1.Ultrafino y flexible, diseñado para adaptarse al apilamiento extremo de auriculares

Disponible en espesores de 0,12 a 0,3 mm, con un radio de curvatura mínimo de ≤1,5 ​​mm, soporta decenas de miles de ciclos de flexión sin agrietamiento ni delaminación del cobre. Se puede adherir a los vástagos de los auriculares, a los lados de la batería o a las paredes internas curvas de las carcasas, lo que elimina la necesidad de áreas planas de PCB y ayuda a los ingenieros estructurales a reducir el tamaño de los auriculares.

Foto real: Prueba de flexión multiángulo de la antena en tiempo real

2. El rendimiento estable de RF reduce las desconexiones y el retraso

El equipo de RF de Qianmu Communications completó la simulación de adaptación de impedancia antes de lo previsto, logrando una antena de auriculares VSWR ≤1,8 y una alta eficiencia de radiación de señal. Esto mitiga eficazmente la atenuación de la señal causada por la obstrucción de la cabeza durante el uso, lo que reduce la tartamudez del audio al correr y desplazarse.

3.Equipado con respaldo adhesivo de alta temperatura para un fácil montaje automatizado

La parte posterior de la antena cuenta con adhesivo de doble cara resistente a altas temperaturas, lo que permite una fijación rápida y segura simplemente retirando la película protectora, sin necesidad de clips ni tornillos. Este diseño es ideal para un montaje rápido en líneas de producción de fábrica, reduciendo el tiempo de mano de obra durante la instalación.

4.Alta personalización (ventaja del suministro directo de fábrica)

Como fabricante de antenas para auriculares en China, admitimos la personalización de 外形轮廓 (外形), sintonización de banda de frecuencia (principalmente Bluetooth de 2,4 GHz, ampliable), longitud del cable, tipo de terminal (U.FL, contactos estañados) y material del sustrato (PI para grado económico/LCP para gama alta). Ofrecemos producción de muestras para lotes pequeños y plazos de entrega confiables para pedidos de gran volumen.

5.Estricto control de calidad, alta consistencia

Cada lote de antenas de auriculares se somete a muestreo y pruebas en una cámara anecoica de RF, así como a pruebas de envejecimiento por flexión y ciclos de temperatura alta y baja, lo que elimina las variaciones de rendimiento del lote y los hace adecuados para la producción en masa a largo plazo de auriculares de marca.

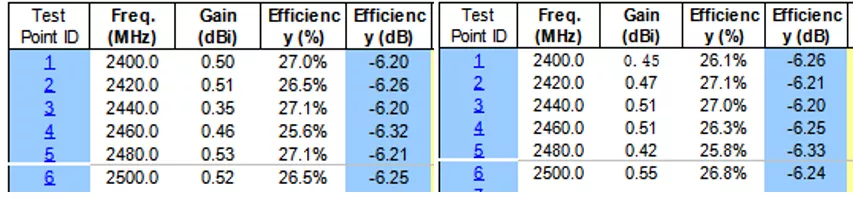

Especificaciones técnicas

Antena de auriculares flexible versus soluciones de antena comunes en la industria

Muchos fabricantes de auriculares tienen dificultades a la hora de seleccionar antenas, divididos entre antenas de resorte, antenas de PCB rígidas y antenas de cerámica. Basándonos en pruebas del mundo real en miles de proyectos de auriculares, hemos compilado una comparación clara e intuitiva:

Si sus auriculares tienen un espacio interno limitado, formas de carcasa irregulares o requieren una alta consistencia en la producción en masa, una antena flexible para auriculares es la solución óptima. Como fabricante original con sede en Shenzhen, Qianmu Communications puede optimizar rápidamente el diseño de la antena de acuerdo con su prototipo.

Equipos de prueba de cámara anecoica de RF

Cómo elegir la antena de auriculares flexible adecuada

Muchos ingenieros de adquisición de auriculares suelen cometer errores al seleccionar modelos. Basados ​​en años de experiencia en servicios de proveedores, a continuación se presentan cuatro criterios de selección clave:

1. Priorice la confirmación del espacio interno disponible dentro del auricular y proporcione dibujos en 3D de la longitud, el ancho, la altura y la estructura de la cavidad. Evaluaremos las dimensiones máximas de la antena y las áreas de flexión permitidas. No compre directamente antenas estándar disponibles en el mercado, ya que es muy probable que esto provoque un rendimiento deficiente de la señal.

2. Definir claramente los objetivos de uso ambiental. Para productos destinados a auriculares deportivos y para exteriores, seleccione versiones optimizadas para resistencia a la flexión y a la vibración; para productos de exportación, confirmar de antemano los requisitos de certificación ambiental del mercado objetivo.

3. Preste atención a los servicios de soporte de sintonización de RF: ¡la simple compra de una antena flexible para auriculares no garantiza su usabilidad! Sin una adaptación y sintonización adecuadas de la antena, incluso los mejores materiales pueden provocar un retraso en el rendimiento. Elija un fabricante con ingenieros de RF internos, en lugar de simplemente un intermediario.

4. Envíenos una muestra para probarla antes de realizar el pedido oficial. Produciremos prototipos de antenas para que el cliente las pruebe in situ. La producción en masa sólo comenzará después de pruebas exitosas, minimizando los riesgos de desarrollo.

Preguntas frecuentes

P1: ¿La antena del auricular admite tamaños personalizados?

R: Sí, admitimos la personalización. Como fábrica, podemos moldear y personalizar las dimensiones externas, la longitud del cable y el tipo de terminal de acuerdo con la estructura interna del auricular. Puede proporcionar dibujos 2D/3D, evaluaremos el diseño y produciremos muestras.

P2: ¿Cuál es la cantidad mínima de pedido (MOQ) para antenas de auriculares?

R: Antenas de auriculares estándar en stock con MOQ bajo; Se pueden negociar muestras personalizadas disponibles en pequeñas cantidades y MOQ para pedidos de producción en masa. No dude en ponerse en contacto con nuestro equipo de ventas para consultas.

P3: ¿Pueden proporcionar un informe de prueba de RF de la antena?

R: Sí. Cada lote de productos viene con datos de pruebas de fábrica y también podemos proporcionar informes de inspección de terceros a pedido del cliente, lo que garantiza la trazabilidad completa de la documentación.

P4: ¿Puede la antena del auricular ser compatible con un módulo Bluetooth 5.3?

R: Totalmente compatible. La antena flexible para auriculares funciona en la banda ISM estándar de 2,4G y es compatible con toda la serie de módulos de audio Bluetooth 5.0/5.1/5.2/5.3.

P5: ¿Qué documentos se pueden proporcionar para la exportación del producto?

R: Podemos proporcionar facturas proforma, listas de empaque, informes RoHS y CE, licencias comerciales y otros documentos para cumplir con los requisitos de despacho de aduanas en varios países.
