Antena de sello de metal

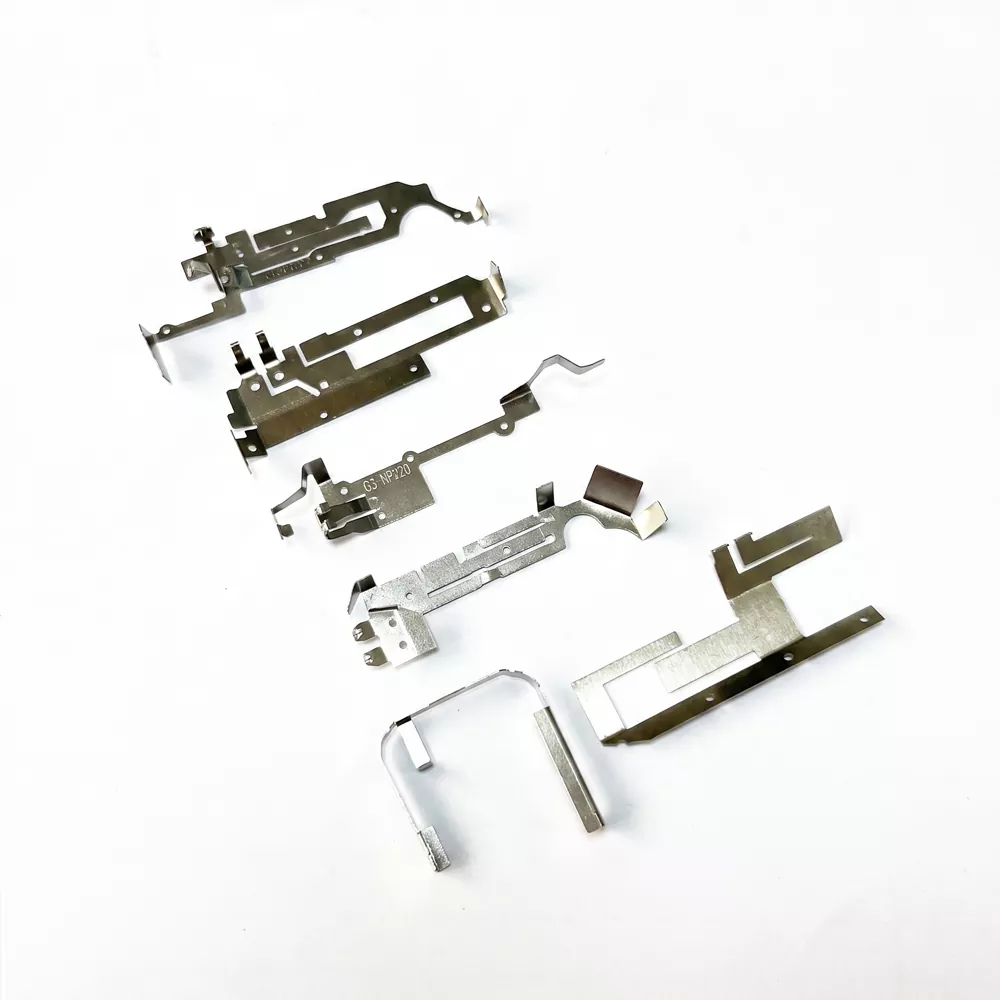

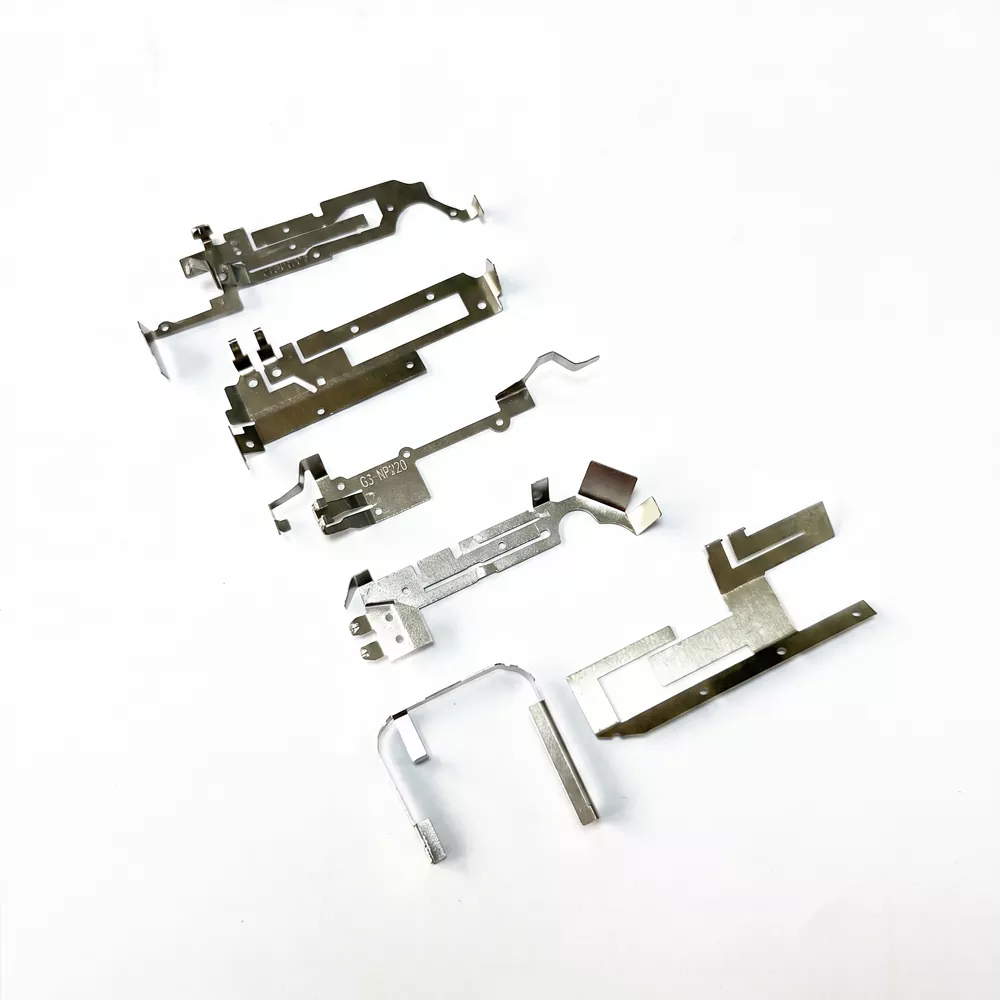

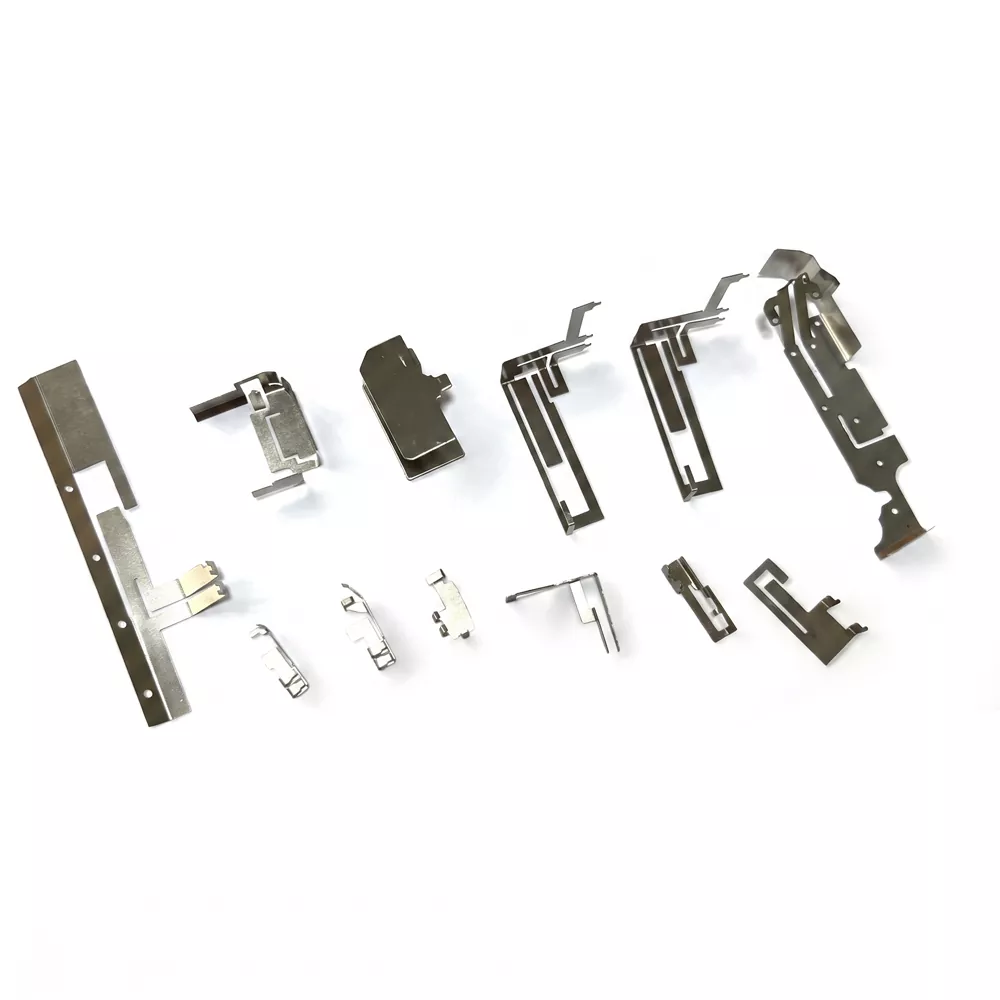

Una antena de sello metálico es un componente de RF fabricado con acero inoxidable ultrafino (como SUS301 o SUS304) o aleación de cobre mediante un proceso de estampado de precisión. Por lo general, tiene menos de 1 mm de espesor y está diseñado para adaptarse perfectamente a las superficies curvas o irregulares de los dispositivos, lo que lo hace adecuado para productos electrónicos compactos.

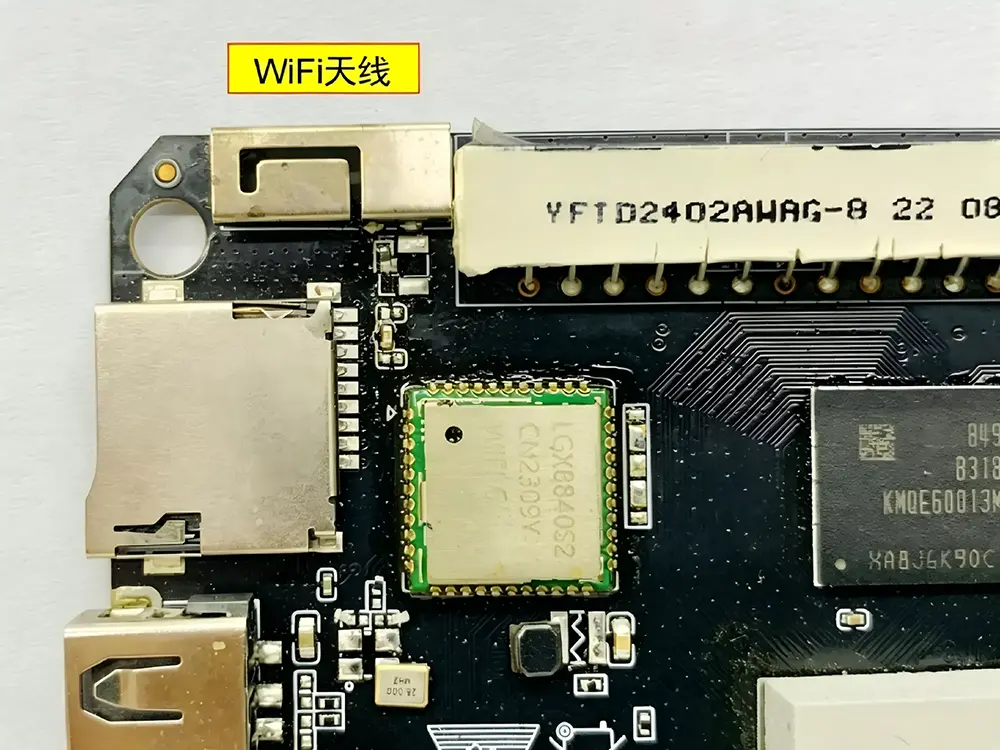

Esta antena opera a través de resonancia electromagnética generada por su geometría metálica cuidadosamente diseñada. Durante la instalación, los puntos de contacto inferiores se presionan sobre los terminales de antena de PCB, formando una conexión eléctrica confiable sin soldadura. La estructura de contacto del resorte garantiza una transmisión de señal estable al tiempo que absorbe la tensión mecánica a través de la deformación elástica, lo que respalda la durabilidad a largo plazo en condiciones repetidas de montaje y vibración.

Especificaciones técnicas básicas

La antena de sello metálico está diseñada para aplicaciones de RF compactas con impedancia controlada y rendimiento de contacto mecánico estable.

Condiciones de prueba estandarizadas

Para garantizar la coherencia de los datos, todos los parámetros mecánicos y de RF se miden en las siguientes condiciones estandarizadas:

Medición de impedancia y VSWR

Probado utilizando un analizador vectorial de redes (VNA) calibrado con un sistema de referencia de 50 Ω.

Entorno de rendimiento de RF

Mediciones realizadas en un entorno de espacio libre o semianecoico con un plano de tierra de referencia estándar.

Prueba de contacto mecánico

La antena está montada en un diseño de placa de PCB estándar con altura de contacto definida y fuerza de presión controlada.

Condición de medición de frecuencia

Frecuencia central evaluada después de la instalación en un gabinete de dispositivo representativo para tener en cuenta los efectos de desafinación.

Condición de prueba de temperatura

Ciclos térmicos realizados de -40 ℃ a +85 ℃ bajo monitoreo eléctrico continuo.

Dispositivos aplicables y escenarios de aplicación

Punto clave de venta: ¿Por qué elegir una antena de resorte de hardware?

Diseño que ahorra espacio

Su estructura de bajo perfil puede adaptarse a superficies curvas o irregulares, lo que ayuda a maximizar el espacio interno para baterías y otros componentes.

Montaje rentable

La conexión a presión a los contactos de PCB elimina los procesos de soldadura, lo que reduce el tiempo de ensamblaje y el costo de fabricación en la producción en masa.

Durabilidad mecánica

La estructura de contacto elástica mantiene un rendimiento eléctrico estable bajo vibraciones, golpes y tensiones mecánicas repetidas.

Diseño de posicionamiento preciso

Los orificios de alineación estampados (redondos y ranurados) garantizan un posicionamiento preciso entre el punto de alimentación de la antena y la PCB durante el montaje automatizado.

Guía de instalación y recomendaciones de ingeniería

Shenzhen Qianmu Communication Technology Co., Ltd. proporciona las siguientes pautas de instalación para garantizar un rendimiento óptimo de la antena de sello metálico en aplicaciones a nivel de sistema.

1. Diseño de posicionamiento

Diseñe al menos dos orificios de alineación en la estructura de la antena: un orificio circular para posicionamiento primario y un orificio alargado para alineación secundaria. El espacio debe ser suficiente para garantizar la estabilidad mecánica durante el montaje.

2. Requisitos de autorización

Mantenga el elemento radiante libre de componentes metálicos circundantes y materiales conductores. Se debe mantener una zona despejada adecuada para minimizar los efectos de desafinación causados ​​por estructuras cercanas. Se puede utilizar fijación adhesiva para un montaje estable.

3. Control de presión de contacto

La fuerza de contacto entre el terminal de resorte y la almohadilla de alimentación de la PCB debe controlarse dentro del rango mecánico especificado. Una presión insuficiente puede afectar la estabilidad del contacto de RF, mientras que una presión excesiva puede provocar una deformación permanente de la estructura de contacto.

4. Ajuste a nivel del sistema

Después del montaje en el dispositivo final, el rendimiento de la antena puede variar debido al acoplamiento con la carcasa y los componentes circundantes. Se recomienda el ajuste final utilizando un analizador de redes vectoriales (VNA) para garantizar la precisión de la resonancia a nivel del sistema.

¿Cómo elegir la antena de resorte de hardware adecuada?

Al seleccionar una antena de sello metálico, la evaluación debe basarse en los siguientes factores clave de diseño:

Espacio disponible en el dispositivo

Mida el espacio interno del gabinete y seleccione una antena con la longitud, el ancho y el grosor adecuados para garantizar un ajuste mecánico adecuado.

Frecuencia de funcionamiento y ancho de banda

Defina la banda de comunicación de destino (por ejemplo, WiFi, Bluetooth o bandas IoT sub-GHz). Para diseños de banda estrecha, el rendimiento de la antena se puede ajustar mediante ajustes estructurales durante el desarrollo.

Entorno de aplicación

Para uso automotriz, exterior o industrial, se recomienda la selección de materiales como SUS304 y revestimiento de superficie para mejorar la resistencia a la corrosión y la estabilidad de la temperatura.

Diseño de PCB y ensamblaje

Asegúrese de que el punto de alimentación en la PCB esté correctamente alineado. Elija una estructura de montaje adecuada (diseño de ajuste a presión o de contacto con resorte) para mejorar la consistencia del ensamblaje y el rendimiento de la producción en masa.

¿Por qué elegir Shenzhen Qianmu Communication Technology Co., Ltd.?

Shenzhen Qianmu Communication Technology Co., Ltd. se centra en el diseño y producción de soluciones de antenas de sello metálico para dispositivos inalámbricos, respaldando el desarrollo OEM/ODM y estructuras de antena personalizadas para diferentes aplicaciones de RF.

Capacidad de fabricación interna

El estampado y las herramientas de precisión se controlan internamente, lo que garantiza una consistencia de producción estable y una producción escalable.

Personalización basada en aplicaciones

Las estructuras de antena se pueden ajustar en geometría, elasticidad y tratamiento de superficie para adaptarse a los diferentes requisitos de dispositivos y gabinetes.

Control de calidad a nivel de proceso

La confiabilidad mecánica y el rendimiento de RF se verifican durante toda la producción, incluidas las comprobaciones de estabilidad del contacto y consistencia eléctrica.

Soporte de ingeniería durante el desarrollo

Hay asistencia técnica disponible desde la creación de prototipos hasta la producción en masa, incluida la orientación de integración a nivel de PCB y de sistema.

Preguntas frecuentes

P1: ¿Cómo es la eficiencia de la señal de la antena con clip metálico?

R: Debido a su tamaño compacto, la eficiencia suele oscilar entre el 30% y el 50%. Es adecuado para aplicaciones de corto alcance y sensibles a los costos, como dispositivos domésticos inteligentes. Para requisitos de largo alcance, Qianmu Communications también ofrece soluciones de antena optimizadas.

P2: ¿Qué debo hacer si el terminal de soldadura se presiona contra la PCB y el contacto es deficiente?

R: Asegúrese de que la altura de la almohadilla de la PCB sea correcta y la presión adecuada del accesorio durante el montaje. La estructura del resorte está diseñada para un contacto estable y se realizan pruebas estándar antes del envío.

P3: ¿Apoya el muestreo de lotes pequeños?

R: Totalmente solidario. Como proveedor profesional de antenas de sello metálico, entendemos los requisitos durante la fase de I+D y ofrecemos servicios de creación de prototipos flexibles para ayudarle a avanzar rápidamente en la validación de su proyecto.

P4: ¿Qué afecta el rendimiento de una antena de sello metálico?

 R: El rendimiento se ve afectado principalmente por la disposición de la PCB, el tamaño del suelo, el metal circundante y la estructura del gabinete.

P5: ¿Por qué cambia la frecuencia después de la instalación?

R: Los alrededores metálicos y los materiales de la carcasa pueden desafinar la resonancia, lo que requiere una sintonización final a nivel del sistema.

P6: ¿Qué causa un rendimiento deficiente del contacto?

R: La altura incorrecta de la almohadilla de la PCB o una presión insuficiente del resorte pueden afectar la estabilidad eléctrica.

P7: ¿Apoya la creación de prototipos? R: Sí, tanto la producción de muestras como la personalización de lotes pequeños son compatibles para la validación de I+D.
