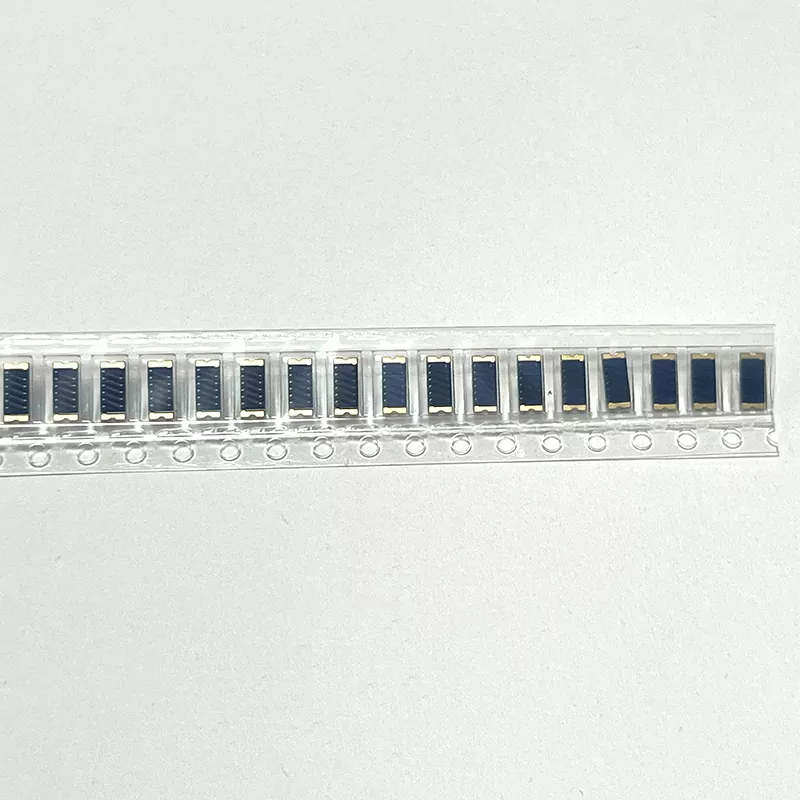

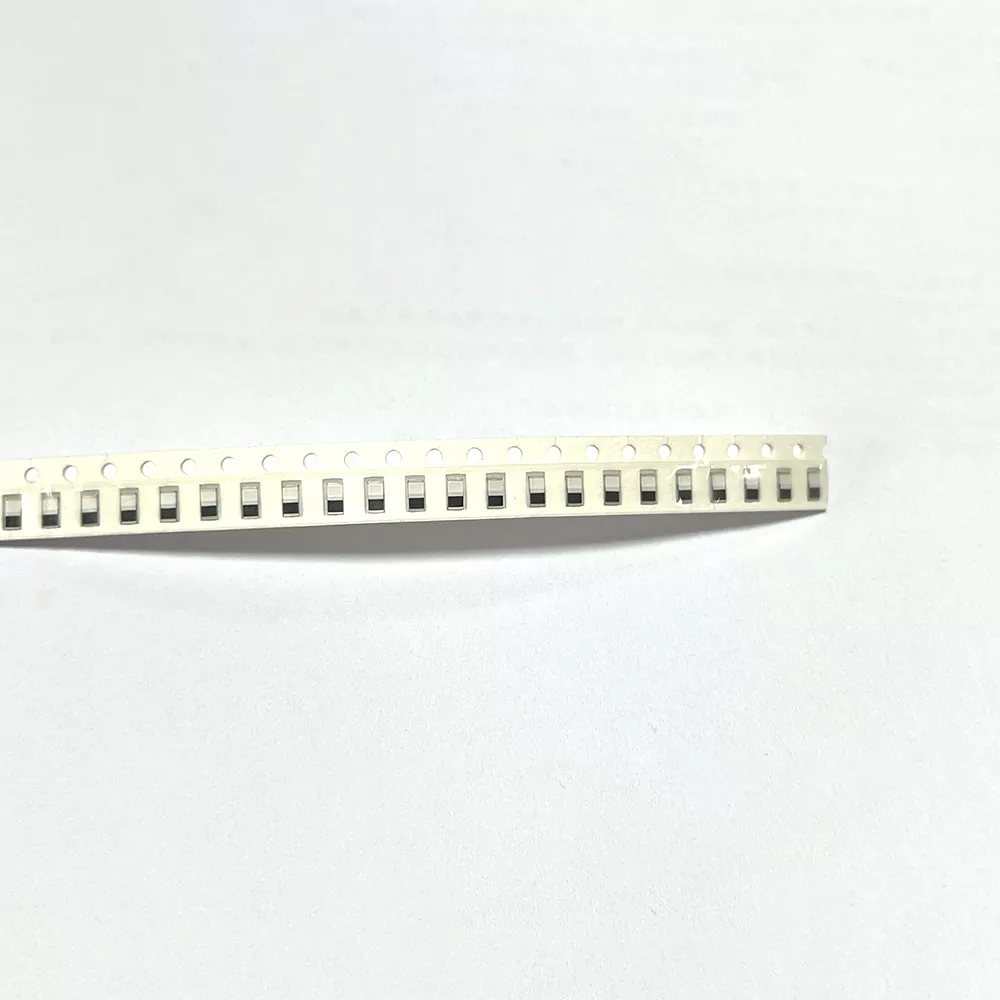

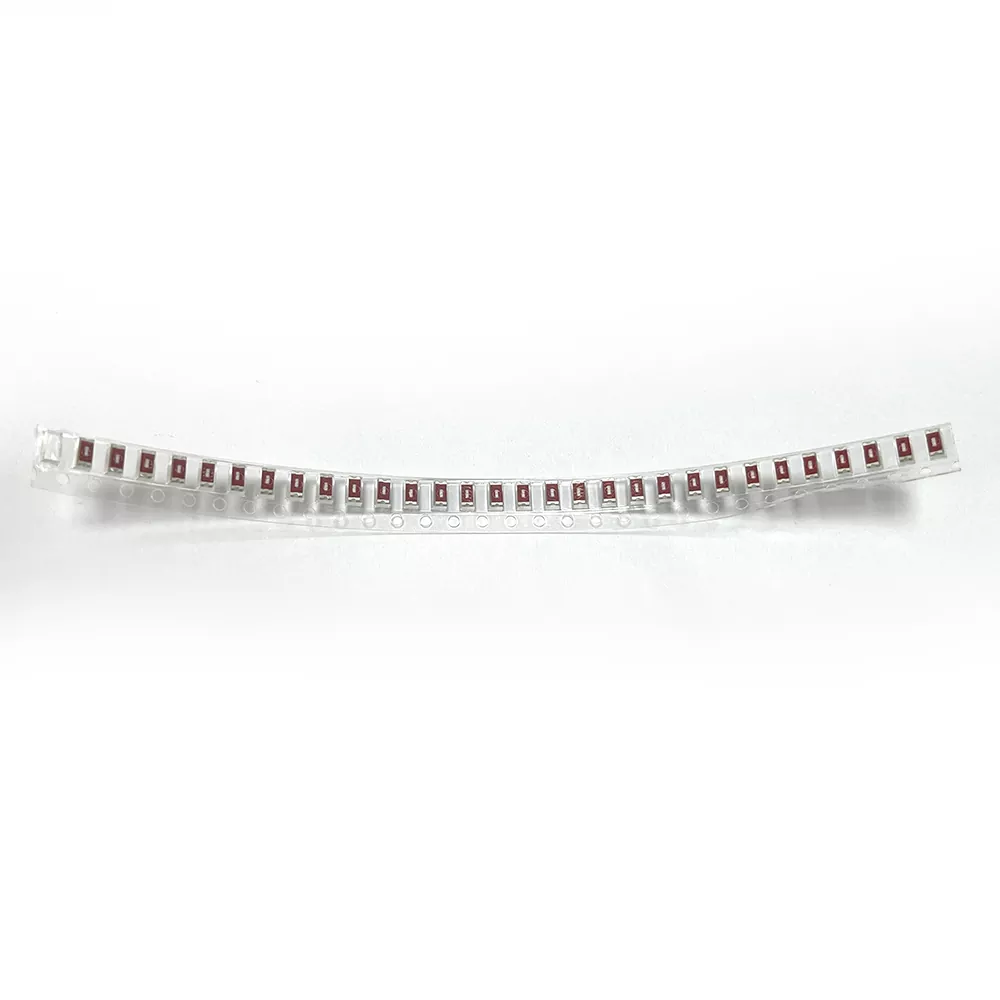

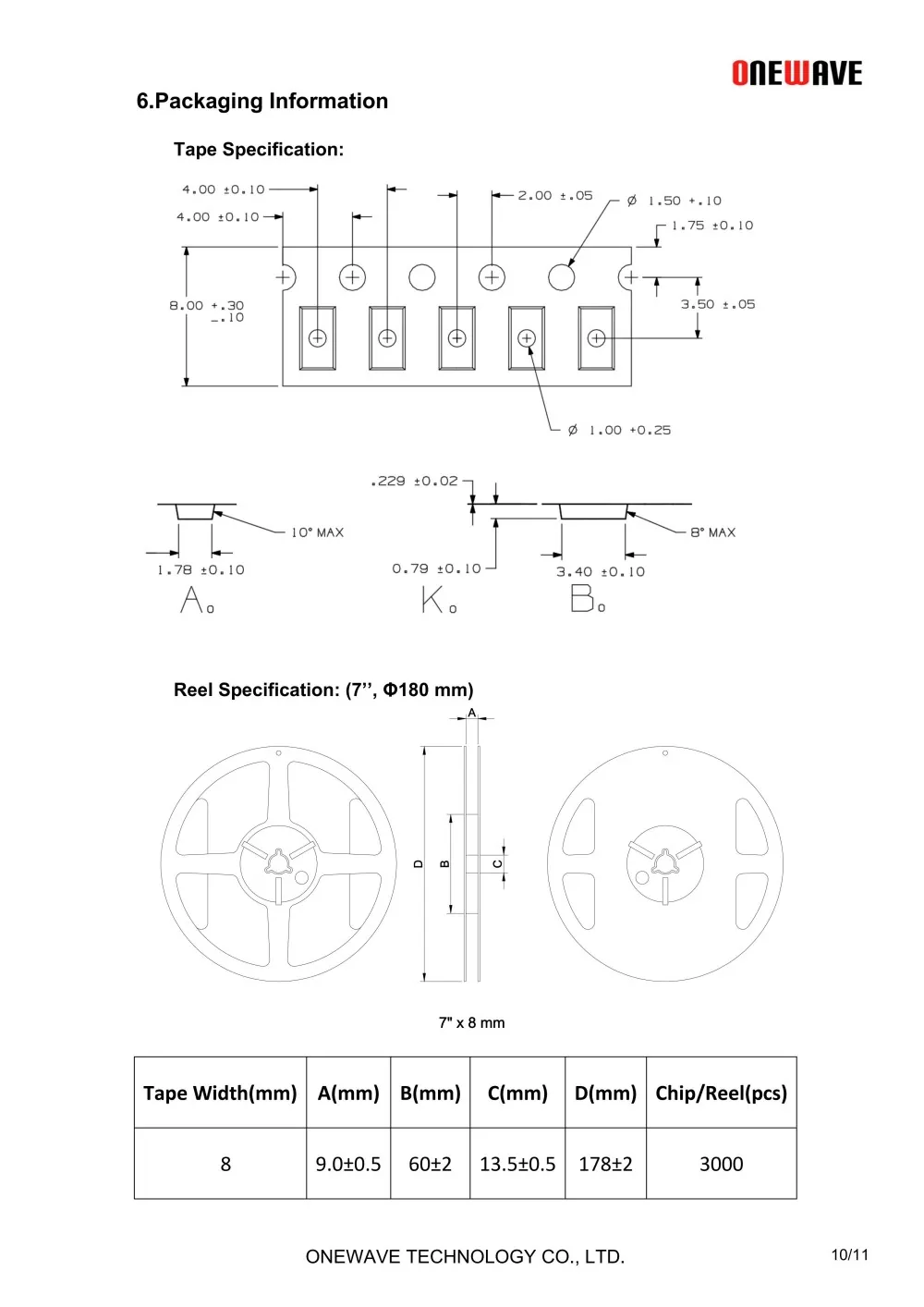

Antena de parche de cerámica

La antena de parche cerámico Bluetooth es una antena RF miniaturizada incorporada especialmente desarrollada para la banda de comunicación Bluetooth de 2,4 GHz. Utiliza cerámica de alto dieléctrico como sustrato central y se fabrica mediante sinterización capa por capa a alta temperatura y grabado de circuito metálico de precisión.

Esta antena es un componente transceptor de RF de parche pasivo. No requiere cableado externo ni una gran área libre durante la instalación.

Con su material altamente dieléctrico y su estructura compacta, logra una transmisión y recepción eficiente de la señal Bluetooth en un espacio limitado y al mismo tiempo ofrece ventajas como bajo consumo de energía, fuerte rendimiento antiinterferencias y alta estabilidad.

Se utiliza ampliamente como solución de antena integrada de alta gama para la producción en masa de dispositivos portátiles Bluetooth, productos para el hogar inteligente, terminales IoT y dispositivos Bluetooth montados en vehículos.

Cómo funciona

La antena de parche cerámico Bluetooth de comunicación Qianmu adopta una resonancia cerámica dieléctrica alta y una estructura de radiación de microcinta, que consta de un sustrato dieléctrico cerámico, un parche de radiación de metal en la superficie y una capa inferior de coincidencia de tierra.

La estructura proporciona una transmisión de señal estable, un control preciso de los parámetros y un rendimiento confiable verificado mediante pruebas de laboratorio.

Resonancia de banda precisa

Utilizando un sustrato cerámico de alto dieléctrico 9,2, la antena coincide con precisión con la banda de frecuencia Bluetooth completa de 2400–2483,5 MHz. Con una precisión de coincidencia de banda de hasta el 99,6%, reduce eficazmente el desplazamiento de frecuencia y la atenuación de la señal, lo que ayuda a resolver problemas de desconexión y retraso de Bluetooth.

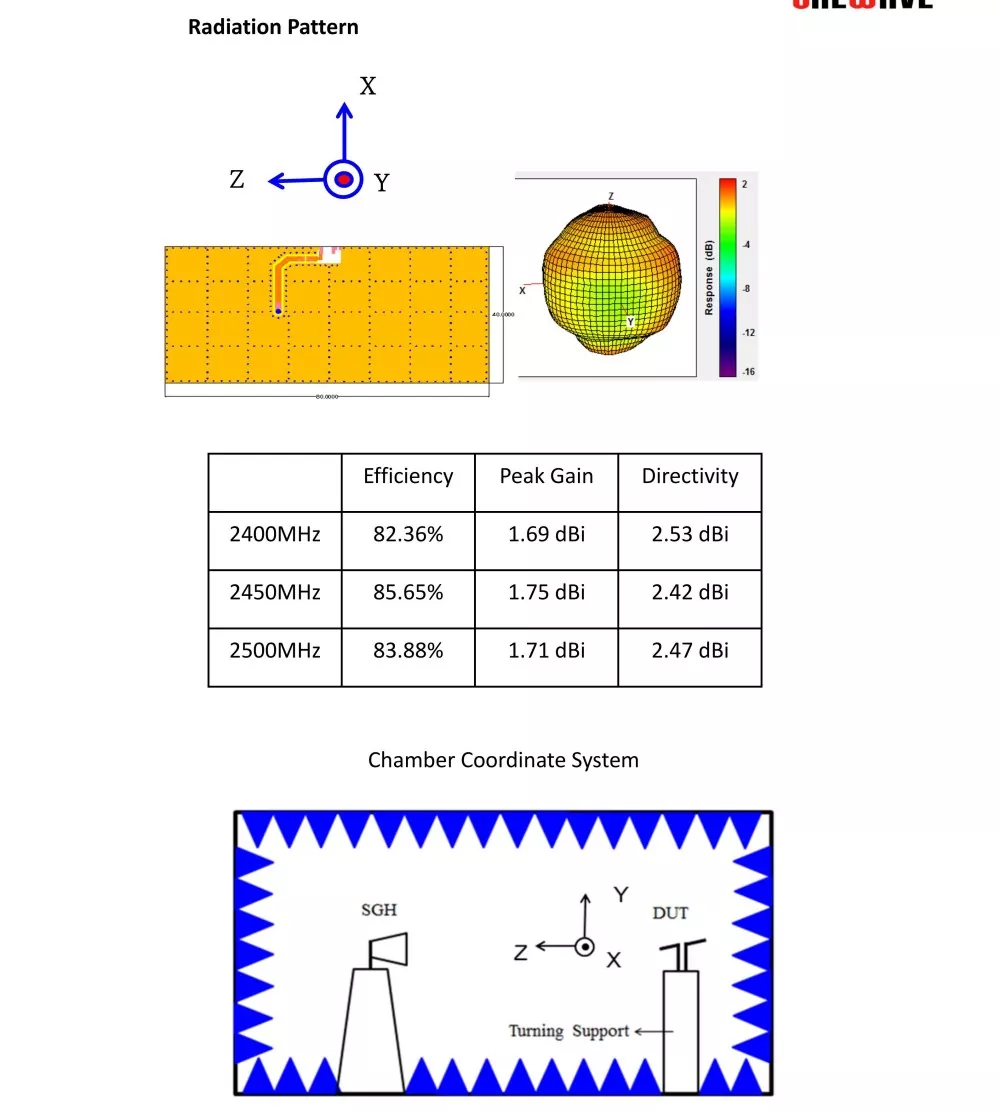

Radiación omnidireccional de 360°

El circuito microstrip de precisión de superficie genera un campo de radiación electromagnética uniforme con una uniformidad de radiación de hasta el 95%. En comparación con las antenas de PCB comunes, reduce significativamente los puntos ciegos de la señal y proporciona conexiones multiángulo más estables para los dispositivos.

Fuerte resistencia a la interferencia electromagnética

El material dieléctrico cerámico proporciona un aislamiento electromagnético inherente, lo que ayuda a proteger la interferencia de los chips de la placa base, las fuentes de alimentación y el ruido de la batería. En condiciones complejas, la relación señal-ruido aumenta entre 4 y 6 dB, lo que proporciona un mejor rendimiento antiinterferencias que las antenas de resorte y PCB convencionales.

Coincidencia de impedancia de baja potencia

La antena adopta una adaptación de impedancia precisa estándar de 50 Ω con una relación de onda estacionaria de ≤1,3, lo que garantiza una pérdida de señal extremadamente baja. Puede reducir el consumo de energía de Bluetooth en un 15%, lo que lo hace adecuado para aplicaciones BLE de bajo consumo y requisitos de batería de larga duración.

Operación estable bajo un amplio rango de temperatura

La estructura sinterizada integrada de alta temperatura proporciona una excelente estabilidad térmica. Después de las pruebas de ciclos de temperatura alta y baja de -40°C a +85°C, la desviación de frecuencia permanece dentro de ≤±2MHz. La antena mantiene un rendimiento estable en entornos de alta y baja temperatura.

Guía de selección de productos

Muchos desarrolladores y compradores de hardware solo se centran en el tamaño e ignoran la adecuación de las condiciones y parámetros de trabajo, lo que resulta en retrabajos de producción en masa y fallas en los terminales. Al elegir una antena de parche cerámico Bluetooth, puede combinarla con precisión según tres dimensiones centrales:

• Seleccione según los requisitos de energía del dispositivo: para dispositivos portátiles y dispositivos portátiles BLE de baja potencia que funcionan con baterías, dé prioridad a las antenas cerámicas estándar de energía ultrabaja para mejorar significativamente la duración de la batería del dispositivo; Para dispositivos enchufables, elija la versión mejorada de alta ganancia.

• Seleccione según las condiciones de funcionamiento: para equipos civiles de temperatura normal en interiores, es aceptable un modelo normal; Para equipos industriales, exteriores y montados en vehículos, se deben seleccionar modelos antivibración de amplia temperatura de grado industrial. Pueden soportar entornos hostiles y su rendimiento no se deteriorará durante un largo período de uso.

• Seleccione según la estructura del equipo: Para equipos con un cuerpo muy pequeño y sin espacio libre reservado, elija modelos miniaturizados de montaje en superficie; Para dispositivos que requieren transmisión Bluetooth de larga distancia y redes Mesh, elija modelos personalizados de alta ganancia y alta antiinterferencia.

Preguntas frecuentes

P1: ¿Cuál es la mayor ventaja de una antena de parche cerámico Bluetooth sobre una antena normal?

R1: Las principales ventajas son alta estabilidad, bajo consumo de energía, fuerte antiinterferencia, resistencia a altas y bajas temperaturas, alta consistencia en la producción en masa, abordando perfectamente los puntos débiles de las antenas de PCB y antenas de resorte comunes, como la fácil interferencia, la gran desviación de frecuencia, el alto consumo de energía y la baja resistencia a las vibraciones, especialmente adecuado para la producción en masa de hardware inteligente de alta gama, dispositivos industriales y automotrices.

P2: ¿Esta antena admite el protocolo de baja potencia Bluetooth 5.0/5.1/5.3 BLE?

A2: Totalmente compatible. Es compatible con todas las versiones del protocolo Bluetooth, compatible con BLE de baja energía, red Bluetooth Mesh, transmisión inalámbrica universal 2.4G y compatible con todos los módulos Bluetooth convencionales del mercado.

P3: ¿Se pueden personalizar el tamaño, los parámetros y el logotipo de la marca?

A3: Admite personalización en dimensiones completas. Como fábrica de origen, puede ajustar el tamaño, la impedancia y la ganancia de la antena de acuerdo con los requisitos del cliente, admitir la serigrafía del logotipo exclusivo del cliente en la carcasa y adaptarse a los requisitos de producción en masa de etiquetas privadas OEM/ODM.
