Antena PIFA

¿Qué es una antena PIFA?

Las antenas PIFA, también conocidas como antenas planas de F invertida, son una de las estructuras de antenas de radiación integradas más utilizadas en electrónica de consumo y dispositivos IoT. Son antenas de RF miniaturizadas y de bajo perfil diseñadas para aplicaciones cerradas.

En comparación con las antenas cerámicas ordinarias, las antenas de alambre y las antenas de PCB, la principal ventaja es su capacidad para mantener una resonancia estable en carcasas metálicas, estructuras selladas de plástico y espacios internos limitados, con una fuerte resistencia a la atenuación del blindaje.

Nuestros productos producidos en masa se dividen en dos estructuras principales:

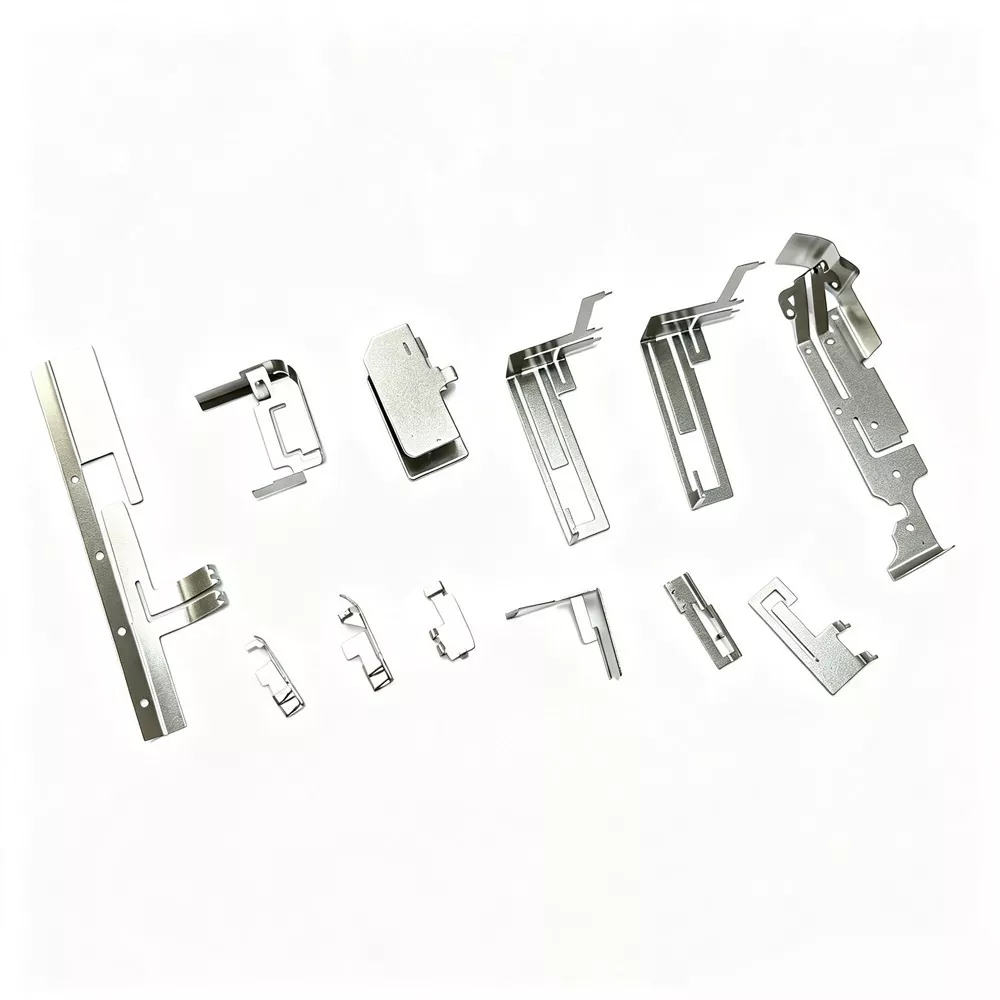

1. Antena PIFA de resorte

El resorte de acero inoxidable/bronce fosforado está formado por estampado de una sola pieza, con alta dureza, buena resiliencia, resistencia a los golpes, adecuado para montaje en vehículos, control industrial, equipos deportivos, no se afloja ni se oxida en contacto a largo plazo, adecuado para producción en masa estandarizada.

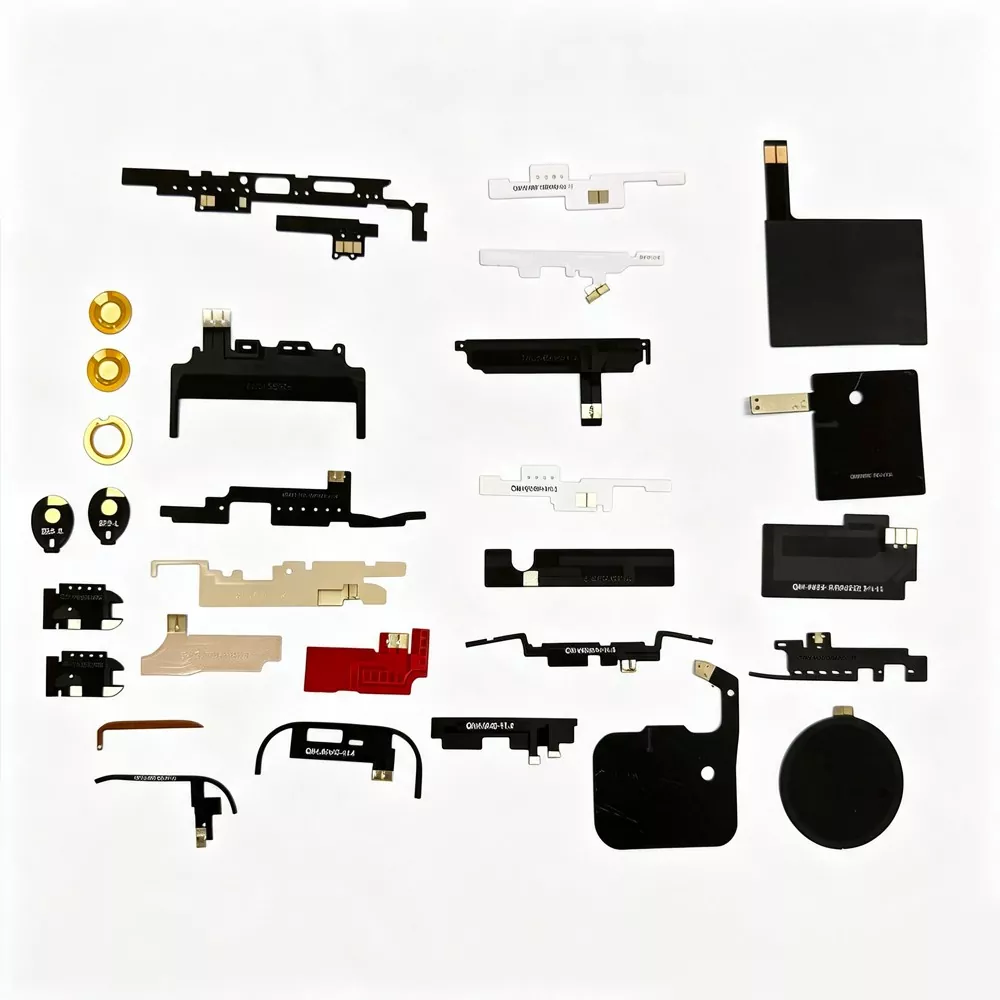

2. Antena PIFA flexible de FPC única

Con un proceso de grabado de placa de circuito flexible FPC de una sola capa, es liviana, delgada, flexible, flexible y se fija a la pared, adecuada para dispositivos ultradelgados, estructuras irregulares y cuerpos pequeños. Actualmente es la principal solución de antena integrada para hardware inteligente.

Cómo funcionan las antenas PIFA

Muchos clientes piensan erróneamente que la antena incorporada es sólo un "parche de metal". De hecho, tiene una estructura de resonancia de radiofrecuencia muy rigurosa y el principio puede verificarse completamente mediante analizadores de espectro, analizadores de redes y pruebas de cámara anecoica sin la teoría del vacío.

1. Principio de resonancia de tierra: la estructura PIFA se basa en el brazo de radiación + acoplamiento de tierra para formar un bucle de resonancia F invertido. En comparación con las antenas comunes, depende menos de la conexión a tierra de la placa principal del dispositivo y tiene una tasa de tolerancia de ajuste general más alta.

2. Radiación de bajo perfil: La antena es extremadamente baja y está instalada cerca del fuselaje, lo que puede reducir efectivamente la atenuación de la señal causada por el blindaje de la carcasa metálica y resolver el problema de la caída de la señal después de instalar el equipo.

3. Filtrado de ruido: PIFA tiene propiedades de filtrado inherentes que pueden filtrar el ruido de alta frecuencia generado por la CPU de la placa base, la fuente de alimentación y la memoria, reduciendo significativamente el ruido de fondo y mejorando la relación señal-ruido.

4. Resonancia compatible con múltiples bandas: a través de un diseño preciso de enrutamiento, ranuras y adaptación de impedancia, una sola antena FPC PIFA puede acomodar simultáneamente múltiples bandas, incluidas 2.4G, 5G, Bluetooth y LTE, lo que ahorra significativamente espacio interno del dispositivo.

Especificaciones técnicas detalladas

Ventajas sobre productos similares

Las antenas comunes en el mercado a menudo tienen problemas comunes, que incluyen una alta atenuación de la carcasa, VSWR inestable, poca resistencia a las interferencias y un rendimiento de lote inconsistente. Nuestra Antena PIFA aporta claras ventajas:

· En comparación con antenas de PCB ordinarias: Las antenas de PCB se ven fácilmente afectadas por el blindaje de la carcasa. La antena reduce la atenuación de la carcasa en más del 70%.

· Comparado con antenas cerámicas: Las antenas cerámicas son frágiles y sensibles a las diferencias de temperatura, mientras que esta estructura proporciona una mejor resistencia a los golpes, al calor y una tasa de aprobación general más alta.

· En comparación con antenas FPC ordinarias: Las antenas FPC comunes carecen de una estructura resonante PIFA, lo que resulta en una desviación significativa de la señal. Nuestra solución FPC única proporciona resonancia precisa y rendimiento estable.

· En comparación con antenas de resorte sin nombre: Las antenas de resorte comunes carecen de adaptación de impedancia, lo que provoca un rendimiento de señal inestable. Qianmu Communication realiza una inspección y calibración completas antes del envío.

Cómo elegir una antena PIFA de calidad

1. Mire la estructura: para cuerpos herméticos, elija la estructura PIFA en lugar de usar ciegamente antenas FPC/PCB comunes;

2. Considere los escenarios de aplicación: para equipos de vibración, seleccione la antena PIFA de resorte; para equipos ultradelgados, elija la antena FPC PIFA.

3 Busque la coherencia de los lotes: calibración de producción en masa en grandes fábricas, diferencias de rendimiento de lotes pequeños, baja tasa de fallas posventa;

4 Observe las capacidades de personalización: el tamaño, el cableado y la combinación se pueden modificar de acuerdo con la estructura general de la máquina para adaptarse a diferentes diseños de identificación de productos.

Preguntas frecuentes

P1: ¿Se puede personalizar en tamaño y banda de frecuencia?

R: Sí. Nuestra empresa admite adaptación de impedancia personalizada, de tamaño completo y de banda completa para antenas PIFA de resorte y antenas PIFA FPC individuales, y ofrece optimización de esquema gratuita.

P2: ¿Cuáles son las mejores señales de las antenas PIFA que las antenas normales?

R: La mayor ventaja es que tiene menos atenuación en la carcasa, es resistente al blindaje y a las interferencias y la experiencia real en todo el entorno de la máquina es mucho mejor que la de las antenas normales.

P3: ¿Admiten la exportación y pueden proporcionar un certificado?

R: Se admite la exportación global. CE, ROHS, FCC, informes de prueba y calificaciones de fábrica están disponibles, cumpliendo plenamente con los requisitos de adquisición B2B para el comercio exterior.
