Antena de moneda

La antena de moneda es una antena de RF externa cilíndrica y compacta con forma de botón. Diseñada como una antena de doble banda de 2,4 GHz y 5,8 GHz, proporciona una solución de transmisión inalámbrica liviana para dispositivos electrónicos pequeños que utilizan comunicación WiFi, Bluetooth y ZigBee.

La antena de varilla de goma con botón de desarrollo propio de Qianmu Communication adopta tecnología de sellado y moldeo por inyección de una sola pieza. Integra un elemento resonante de cobre completo y una capa protectora reflectante de metal en la parte inferior.

Equipada con una interfaz roscada SMA estándar, esta antena SMA de doble banda se puede montar y asegurar directamente a la carcasa del dispositivo. En comparación con las delgadas antenas de varilla de goma y las antenas de PCB integradas, ofrece una estructura compacta y discreta con una carcasa sellada para aplicaciones en interiores y exteriores.

Cómo funciona

La antena de moneda utiliza un oscilador interno de anillo de cobre de doble capa para transmisión y recepción de RF de doble banda. La base en forma de botón incorpora una capa reflectante de metal diseñada para ayudar a gestionar la radiación de la señal y reducir la influencia de los componentes electrónicos cercanos.

1. Diseño de oscilador en capas:La capa superior está diseñada para la banda de 2,4 GHz utilizada por Bluetooth y ZigBee, mientras que la capa inferior admite la banda de 5,8 GHz utilizada por dispositivos WiFi compatibles. El VSWR de banda completa indicado es ≤1,35.

2. Blindaje de bases y gestión de interferencias:La capa reflectante de metal inferior está diseñada para reducir la influencia de la interferencia electromagnética de la placa principal del dispositivo, la batería de litio y la carcasa metálica. El rendimiento real depende del entorno de instalación y requiere pruebas en el dispositivo terminado.

3. Carcasa sellada y resistencia a la temperatura:La carcasa de una sola pieza moldeada por inyección está diseñada para proteger el medio ambiente. El rango de temperatura de funcionamiento indicado es de -35 °C a +70 °C. La estabilidad de la frecuencia relacionada con la temperatura debe confirmarse en las condiciones de prueba especificadas.

4. Coincidencia de impedancia de RF:La antena utiliza una impedancia nominal de 50 Ω para admitir la integración de RF y reducir la falta de coincidencia de impedancia. La ganancia, el VSWR y la eficiencia de la radiación se pueden evaluar mediante pruebas de RF adecuadas.

Equipos y aplicaciones compatibles

1. Hogar inteligente:Como antena para dispositivos domésticos inteligentes, se puede utilizar en mini puertas de enlace inteligentes, enchufes WiFi, alarmas de puertas y ventanas y controles remotos Bluetooth. Su estructura compacta ayuda a acomodar la conectividad inalámbrica en dispositivos con espacio de instalación limitado.

2. Internet industrial de las cosas:Esta antena de sensor inalámbrico se puede considerar para terminales miniatura de temperatura y humedad, nodos de seguimiento de activos de almacén y módulos de transmisión de datos inalámbricos. También es relevante para aplicaciones de antena para dispositivos IoT donde la banda de frecuencia y las condiciones de instalación coinciden con los requisitos del sistema.

3. Electrónica portátil:Como antena compacta para dispositivos portátiles, se puede utilizar en equipos de escaneo portátiles, detectores portátiles y mini parlantes Bluetooth. El diseño del dispositivo y el rendimiento de RF deben evaluarse antes de la integración final.

4. Dispositivos de seguridad:Esta Antena para Dispositivos de Seguridad Inalámbricos puede ser adecuada para pequeñas cámaras inalámbricas y sistemas de control de acceso. Para sistemas de entrada compatibles con Bluetooth, puede servir como antena de control de acceso Bluetooth.

5. Accesorios de radiofrecuencia:Los accesorios opcionales incluyen cables alimentadores SMA a IPEX y otros componentes de conexión RF compatibles. La selección del conector debe confirmarse con el módulo inalámbrico y la interfaz del dispositivo.

Características principales del producto

Qianmu Communication ofrece opciones de antenas tipo moneda para dispositivos inalámbricos compactos, con especificaciones y configuraciones de interfaz seleccionadas según los requisitos de la aplicación.

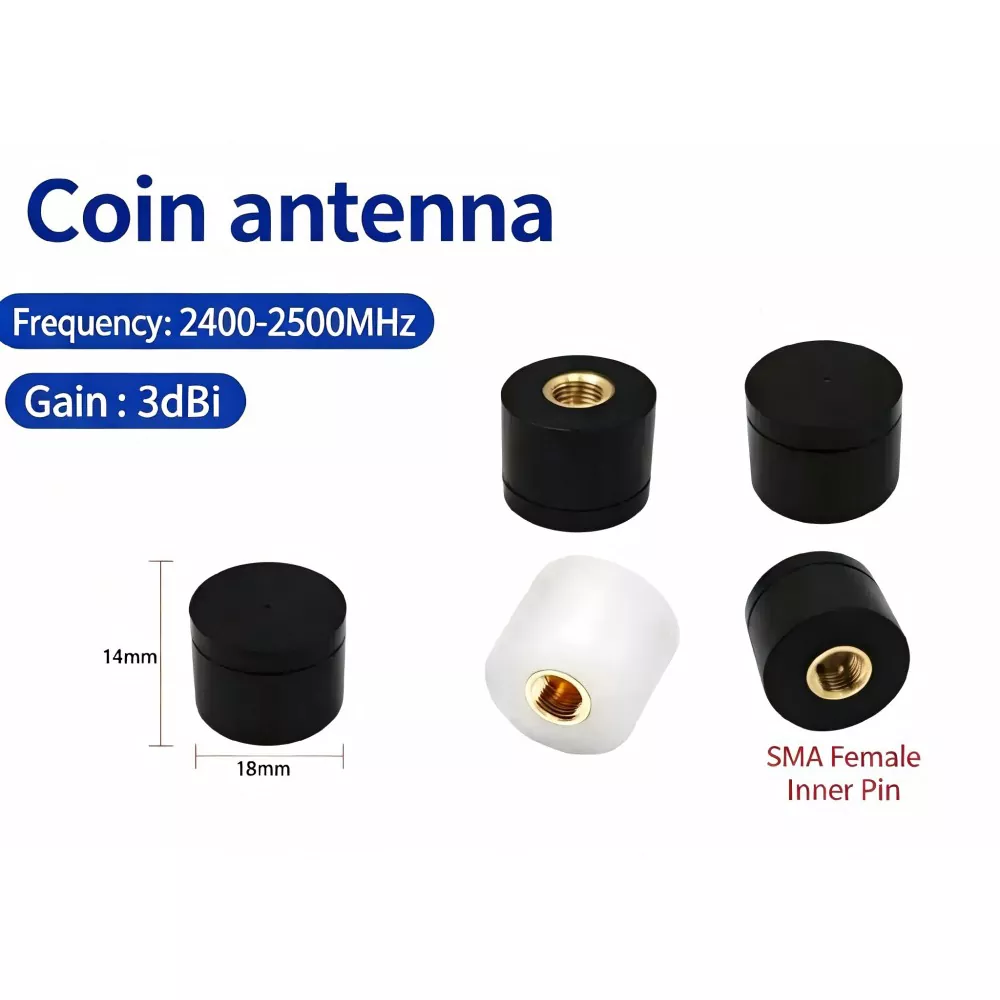

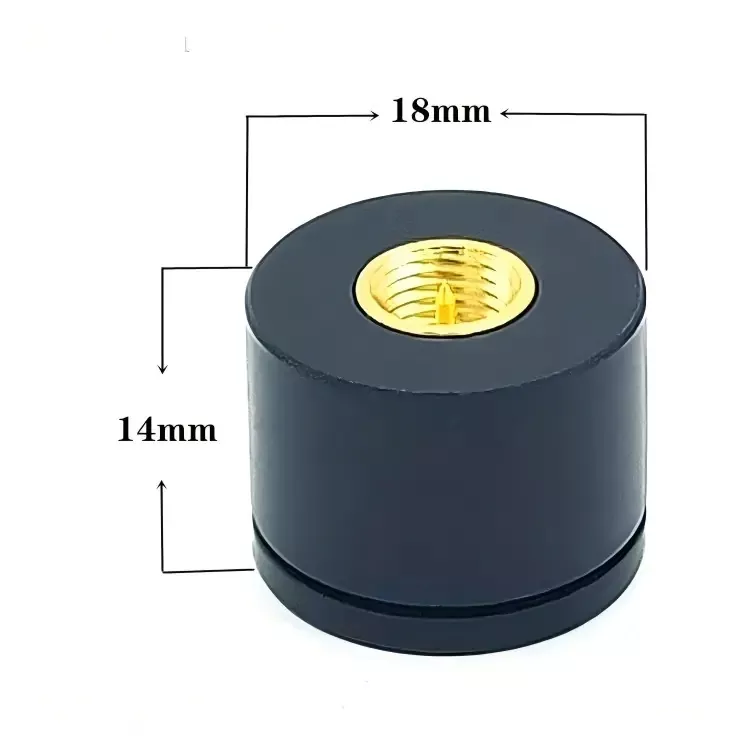

1. Estructura compacta en forma de botón:Disponible en diámetros de base de 15 mm y 18 mm, con una altura de 14 mm. El tamaño reducido admite instalaciones donde el espacio de la antena externa es limitado.

2. Operación de doble banda:Esta mini antena WiFi admite los rangos de frecuencia especificados de 2,4 GHz y 5,8 GHz. Dependiendo de la configuración del dispositivo, la antena se puede utilizar en aplicaciones WiFi, Bluetooth y ZigBee compatibles. Confirme los requisitos de frecuencia específicos del protocolo antes de la selección.

3. Opciones de interfaz:Las configuraciones estándar incluyen interfaces SMA con diferentes disposiciones de contactos. Los accesorios compatibles pueden incluir terminales de soldadura y cables de alimentación IPEX de primera o cuarta generación, dependiendo de la configuración seleccionada.

4. Protección ambiental:La carcasa con clasificación IP54 está diseñada para brindar protección contra la entrada de polvo y salpicaduras de agua. Las opciones de carcasa en blanco y negro están disponibles según los requisitos de stock y pedido.

5. Personalización:Las opciones de antena SMA personalizadas pueden incluir ajustes dimensionales, impresión del logotipo de la carcasa y configuraciones de conectores RF. Se debe confirmar la disponibilidad de existencias, el tiempo de entrega de las muestras y el precio por volumen para cada pedido.

Especificaciones técnicas

Ejemplos de aplicación

1. Equipos para el hogar inteligente:Se puede instalar una antena compacta en una alarma WiFi de puerta o ventana donde el espacio de la vivienda es limitado. El rango de conexión final depende de la ubicación de la antena, las paredes, las interferencias y la configuración de RF del dispositivo.

2. Terminales de sensores industriales:Se puede utilizar una antena de sensor inalámbrico con equipos de monitoreo de temperatura y humedad. Para dispositivos con carcasa metálica, se debe evaluar la posición de la antena y la estructura del terreno circundante para determinar su efecto en el rendimiento de RF.

3. Equipos de control de acceso exterior:Una antena montada externamente puede admitir dispositivos de control de acceso Bluetooth compatibles. La carcasa, el sello del conector y la disposición de montaje deben verificarse según las condiciones ambientales requeridas.

4. Equipo de mano:Esta miniantena para dispositivos portátiles se puede considerar para lectores de códigos de barras inalámbricos y otros dispositivos electrónicos portátiles que requieren una antena externa compacta. La estabilidad de la conexión debe validarse en el entorno operativo previsto.

Guía de selección y pedidos

1. Selección de frecuencia:Para dispositivos que utilizan configuraciones de WiFi y Bluetooth compatibles, evalúe el modelo de doble banda de 2,4 GHz y 5,8 GHz. Para aplicaciones exclusivas de Bluetooth, se puede considerar una configuración de banda única de 2,4 GHz, si está disponible.

2. Entorno de instalación:Para dispositivos con carcasas metálicas, revise la posición de montaje, el espacio libre y la disposición de conexión a tierra de la antena. Una base reflectante no elimina la necesidad de realizar pruebas de RF en el recinto final.

3. Selección de tallas:Considere la versión de 15 mm de diámetro cuando el espacio de montaje sea limitado. Se podrá considerar la versión de 18 mm cuando el espacio disponible y las características de RF requeridas lo permitan; confirme el rendimiento en lugar de asumir que el modelo más grande siempre proporciona una mayor ganancia.

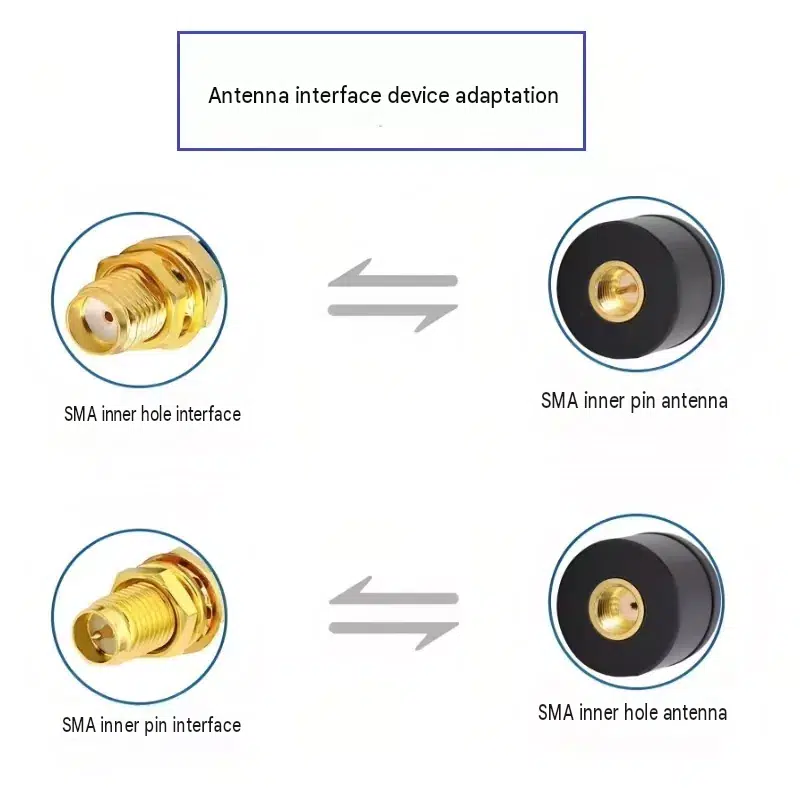

4. Requisitos de interfaz y exportación:Confirme si el dispositivo requiere una interfaz de pin interno o de orificio interno SMA. Los cables adaptadores IPEX, las configuraciones de conectores y el embalaje de exportación neutro se pueden analizar al preparar un pedido.

Preguntas frecuentes

1. ¿Se puede utilizar esta antena con dispositivos con carcasa metálica?

Puede ser adecuado para dispositivos con carcasa metálica, pero el rendimiento depende de la posición de montaje de la antena, el espacio libre, la estructura del suelo y el diseño de la carcasa. La base reflectante está destinada a ayudar a gestionar la interacción con las estructuras cercanas. Se recomienda realizar pruebas en el dispositivo terminado.

2. ¿Se puede cambiar la interfaz SMA a IPEX?

Es posible que haya disponibles cables de alimentación y configuraciones de interfaz compatibles, incluidas generaciones IPEX específicas. Confirme el tipo de conector requerido, la longitud del cable y la disposición de instalación antes de realizar el pedido.

3. ¿Se puede proporcionar un informe de prueba de laboratorio?

La documentación de prueba de RF puede estar disponible para las configuraciones de producto aplicables. Confirme los informes disponibles, los parámetros medidos y las condiciones de prueba con Qianmu Communication antes de realizar un pedido.

4. ¿Esta antena de doble banda de 2,4 GHz y 5,8 GHz es adecuada para dispositivos WiFi y Bluetooth?

Los rangos de frecuencia especificados cubren el funcionamiento de 2,4 GHz y 5,8 GHz. La compatibilidad depende del protocolo inalámbrico del dispositivo, la banda de frecuencia requerida, el conector y el diseño de RF. Para dispositivos ZigBee que funcionan a 2,4 GHz, confirme la configuración coincidente y valide el rendimiento en el producto final.

5. ¿Se puede personalizar la configuración del conector o del cable?

Es posible que haya configuraciones de antena SMA personalizadas disponibles para diferentes interfaces de dispositivos y requisitos de instalación. Proporcione el tipo de conector, la longitud del cable, el rango de frecuencia y la aplicación de destino para que se pueda evaluar la configuración requerida.

6. ¿Se puede utilizar esta antena en sensores inteligentes y equipos portátiles?

Puede ser adecuado para aplicaciones de antena WiFi para sensores inteligentes y otros productos inalámbricos compactos cuando el rango de frecuencia y las características de RF cumplen con los requisitos del dispositivo. Para equipos portátiles, evalúe el espacio de montaje disponible, los materiales del gabinete y la posición de la antena antes de finalizar el diseño.
