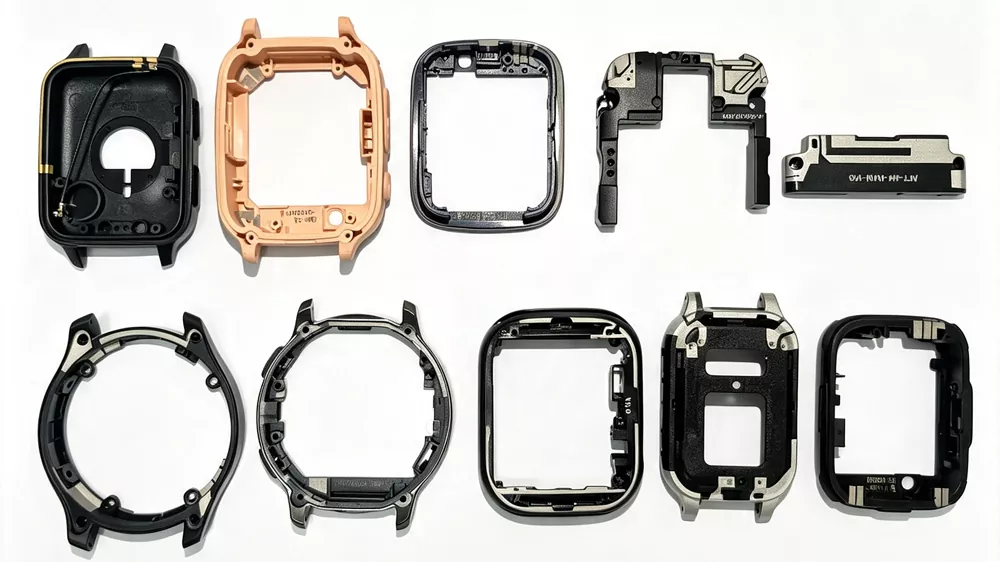

Antena SUD

La antena LDS (Antena de estructuración directa por láser) es una estructura de RF basada en 3D-MID fabricada aplicando activación láser sobre sustratos de plástico moldeados por inyección, seguida de un revestimiento químico selectivo para formar trazas de antena conductoras.

El proceso permite definir patrones conductores directamente en componentes tridimensionales de la carcasa, donde la geometría de la antena está incrustada en la estructura mecánica en lugar de ensamblarse como una pieza de RF separada.

A diferencia de las antenas convencionales estampadas o de chapa metálica que requieren un montaje discreto dentro del dispositivo, la antena LDS integra la estructura radiante en el gabinete o marco de plástico interno, lo que permite que la trayectoria de la antena siga geometrías 3D complejas mientras mantiene características eléctricas definidas.

Desde una perspectiva de sistema, la tecnología LDS pertenece a 3D-MID (dispositivo de interconexión moldeado tridimensional), donde un único componente moldeado puede combinar funciones estructurales, conductoras y de carcasa mediante la metalización selectiva de superficies activadas por láser.

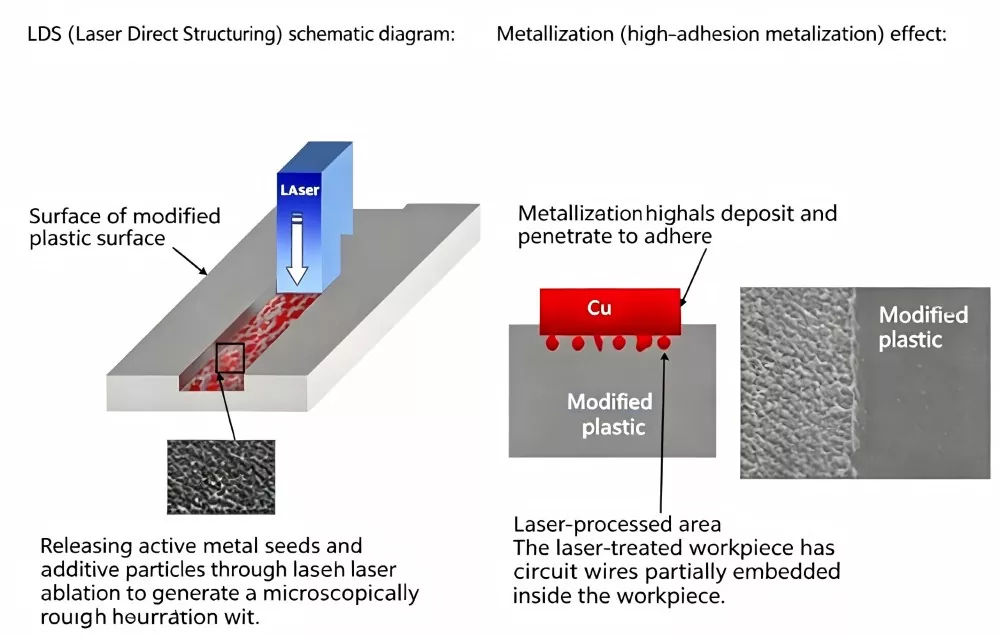

Principio de funcionamiento

El proceso de fabricación de antenas LDS se puede dividir en cuatro pasos principales:

Paso 1: Moldeo por inyección: utilizando plásticos funcionales específicos de LDS (que contienen aditivos compuestos organometálicos especiales), se produce un soporte o carcasa de plástico tridimensional mediante moldeo por inyección.

Paso 2: Activación del láser: la computadora controla el movimiento del láser de acuerdo con la trayectoria del patrón conductor, proyectando el láser sobre la superficie del componente plástico tridimensional y activando el patrón del circuito en segundos. En las zonas irradiadas por el láser, los aditivos se activan, creando una superficie microscópicamente rugosa que favorece la deposición de metal.

Paso 3: revestimiento químico: coloque las piezas de plástico activadas en un baño de revestimiento químico, donde metales como cobre, níquel y oro se depositan selectivamente en las áreas activadas, formando trazas conductoras.

Paso 4: ensamblaje y prueba: la carcasa LDS para el circuito de antena está conectada eléctricamente a la placa base de PCB mediante contactos de resorte, clavijas o conectores B2B. Después de una inspección completa mediante un analizador de redes, se entrega el conjunto.

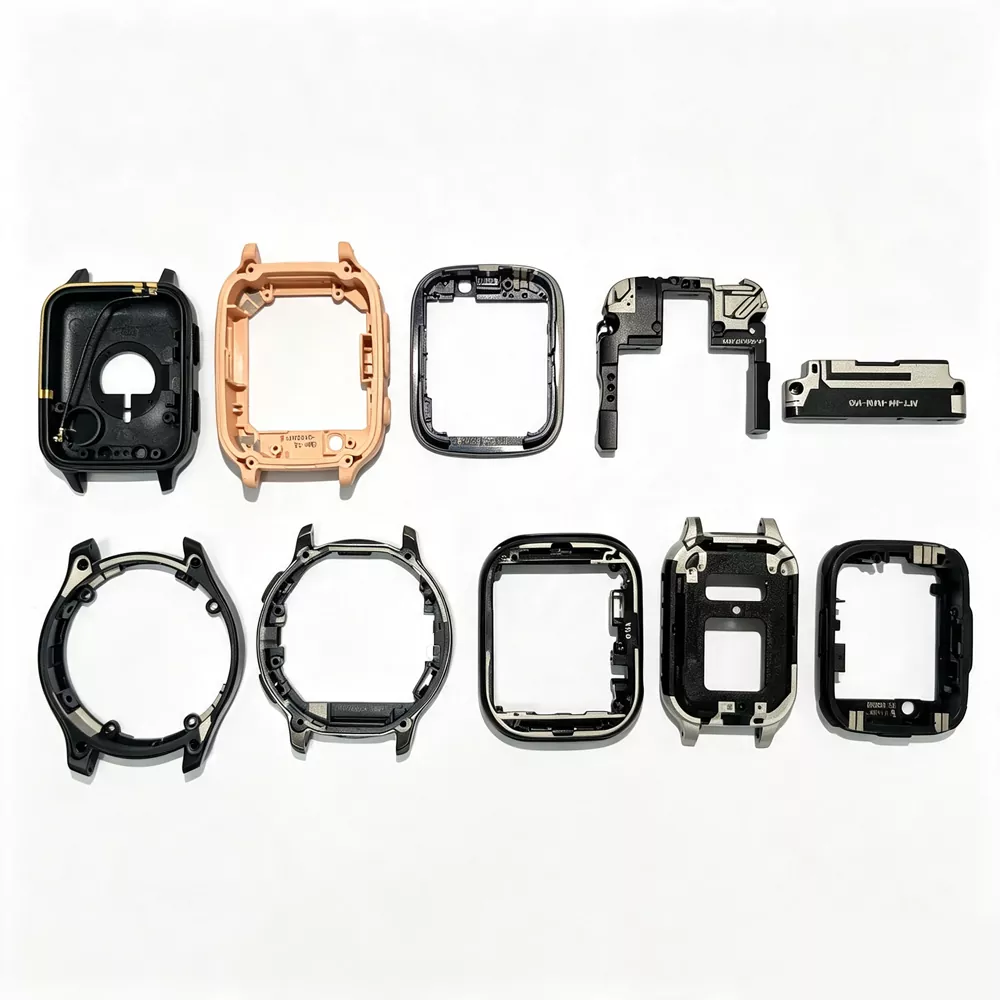

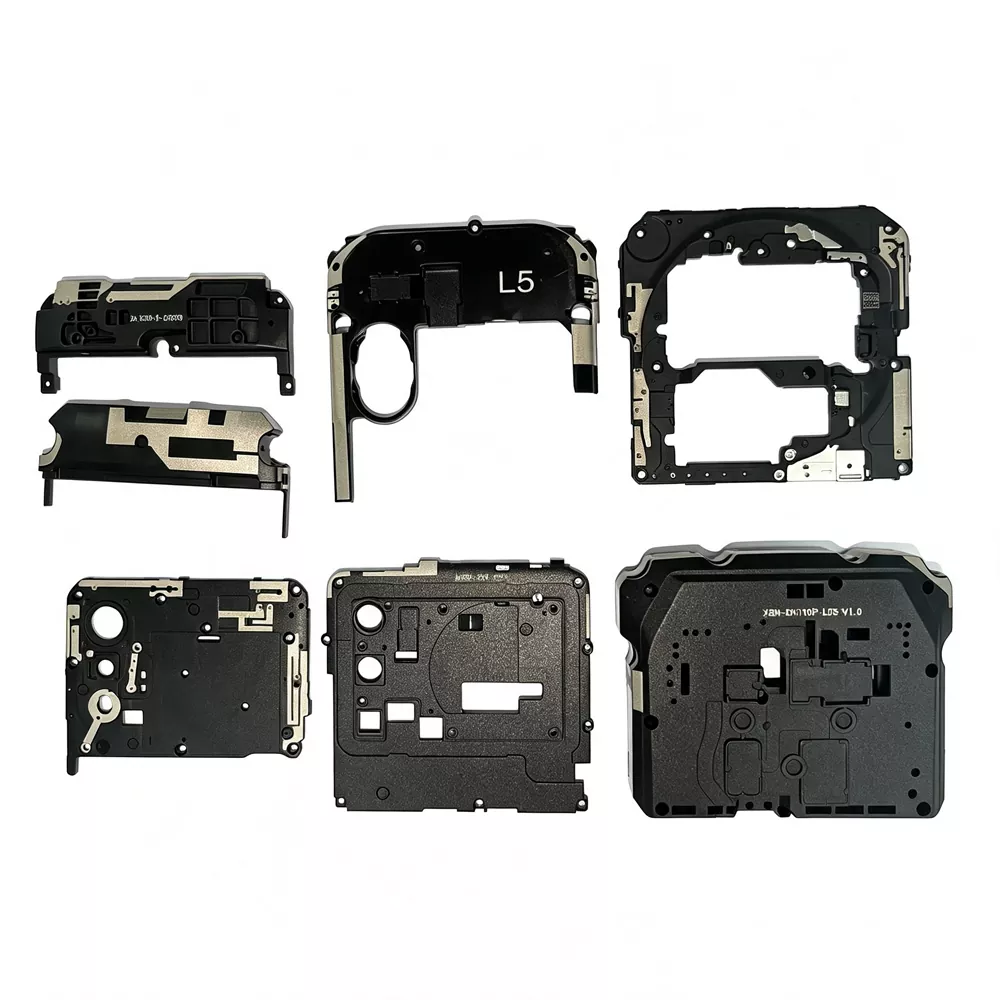

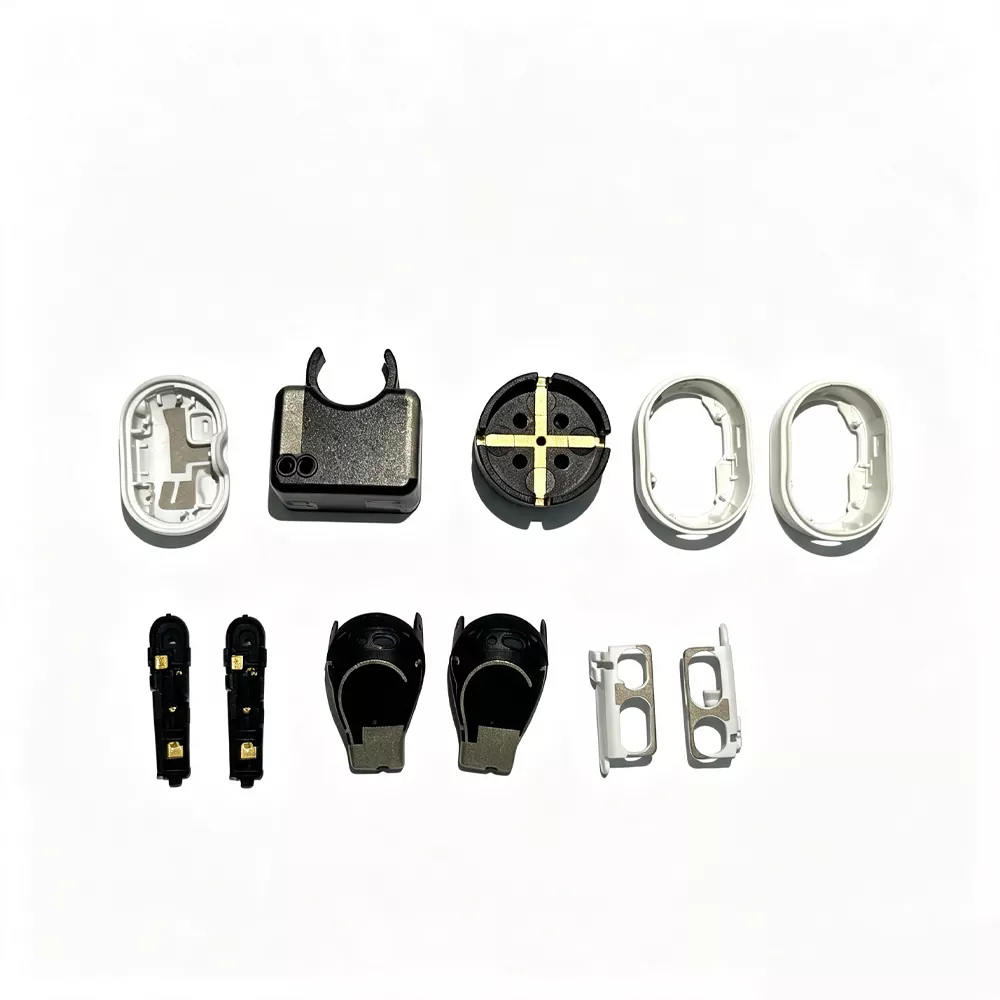

Dispositivos aplicables

La tecnología de antena LDS se utiliza ampliamente en múltiples industrias y aplicaciones inalámbricas:

Puntos de venta principales

1. Alta capacidad de integración espacial

Las antenas LDS se pueden integrar directamente en carcasas de dispositivos o soportes estructurales, lo que permite diseños de productos más delgados sin comprometer significativamente el rendimiento de RF. La separación de la antena se logra mediante un patrón 3D preciso sobre sustratos de plástico, lo que la hace adecuada para dispositivos inalámbricos multibanda compactos.

2. Estabilidad de la producción y coherencia del proceso.

La estructuración por láser proporciona una alta repetibilidad y una resolución de patrón estable, lo que la hace adecuada para entornos de producción continua. Cada unidad generalmente se valida mediante pruebas de RF, con parámetros clave como S11 verificados para garantizar un rendimiento coincidente dentro de los objetivos de diseño.

3. Interferencia de RF interna reducida

Dado que los patrones conductores se forman directamente en la carcasa del dispositivo, las estructuras LDS reducen la dependencia del cableado interno y minimizan la interferencia causada por componentes metálicos cercanos dentro de la carcasa.

4. Capacidad de integración de antena multibanda

Se pueden integrar múltiples antenas funcionales (LTE / GSM / Wi-Fi / Bluetooth / GNSS) en un único sustrato 3D, lo que reduce el número general de componentes y simplifica la arquitectura de RF a nivel del sistema.

5. Capacidad de diseño RF 3D flexible

La tecnología LDS admite la implementación de geometrías conductoras complejas en superficies curvas, lo que permite que el diseño de la antena siga contornos mecánicos manteniendo al mismo tiempo restricciones de RF definidas en diferentes bandas de frecuencia.

Especificaciones técnicas

Proceso de grabado láser y precauciones

(1) Notas sobre el diseño de circuitos conductores

① El trazado de trazado en sustratos LDS 3D debe evitar transiciones frecuentes en ángulos agudos. En estructuras de múltiples caras, el recorrido continuo a través de superficies adyacentes generalmente mejora la estabilidad del proceso y la uniformidad del revestimiento, especialmente en carcasas más grandes.

② El ancho mínimo de traza definido por láser suele ser de alrededor de 0,2 mm, según la resolución del diseño y la geometría del sustrato.

③ El espacio mínimo entre pistas conductoras adyacentes generalmente se mantiene por encima de 0,5 mm para reducir el riesgo de formación de puentes de revestimiento durante la deposición electroquímica.

④ El espacio libre entre las áreas conductoras y los límites del gabinete normalmente se controla en una escala submilimétrica. Normalmente se aplica una distancia de amortiguación de aproximadamente 1 a 2 mm cerca de las paredes de la cavidad para reducir la contaminación de los bordes durante el procesamiento con láser.

⑤ La geometría de la superficie influye en el comportamiento del revestimiento. Las regiones planas tienden a proporcionar una activación láser y una consistencia del recubrimiento más estables, mientras que las superficies curvas pueden introducir variaciones en el espesor y la adhesión debido a diferencias de exposición angular.

⑥ Después de la estructuración con láser, las piezas se transfieren directamente a galvanoplastia para minimizar la oxidación y la contaminación de la superficie antes de la metalización.

(2) Requisitos de almacenamiento del producto LDS antes del revestimiento y revestimiento

① Las piezas activadas por láser deben almacenarse en condiciones de humedad controlada (normalmente por debajo del 60 % de humedad relativa) y transferirse al revestimiento tan pronto como lo permita el flujo del proceso, para reducir el riesgo de oxidación de la superficie.

② Se evita el contacto directo con superficies procesadas con láser, ya que la contaminación puede afectar la calidad de la deposición posterior del metal.

③ Se utilizan bandejas o accesorios dedicados durante el manejo y el transporte para mantener la estabilidad posicional y evitar daños en la superficie o microrrayas.

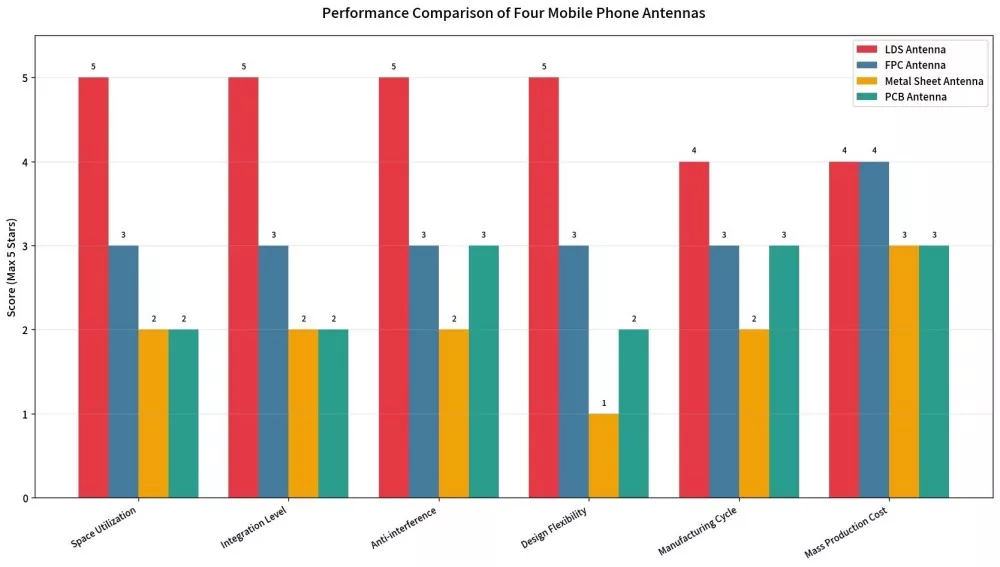

Comparar con sus compañeros

Proceso de control de calidad

1. Inspección del material entrante: prueba del contenido de aditivos metálicos en partículas de plástico diseñadas específicamente para LDS

2. Control de moldeo por inyección: Precisión dimensional ±0,05 mm

3. Marcado láser: inspección óptica automatizada AOI para la integridad del circuito

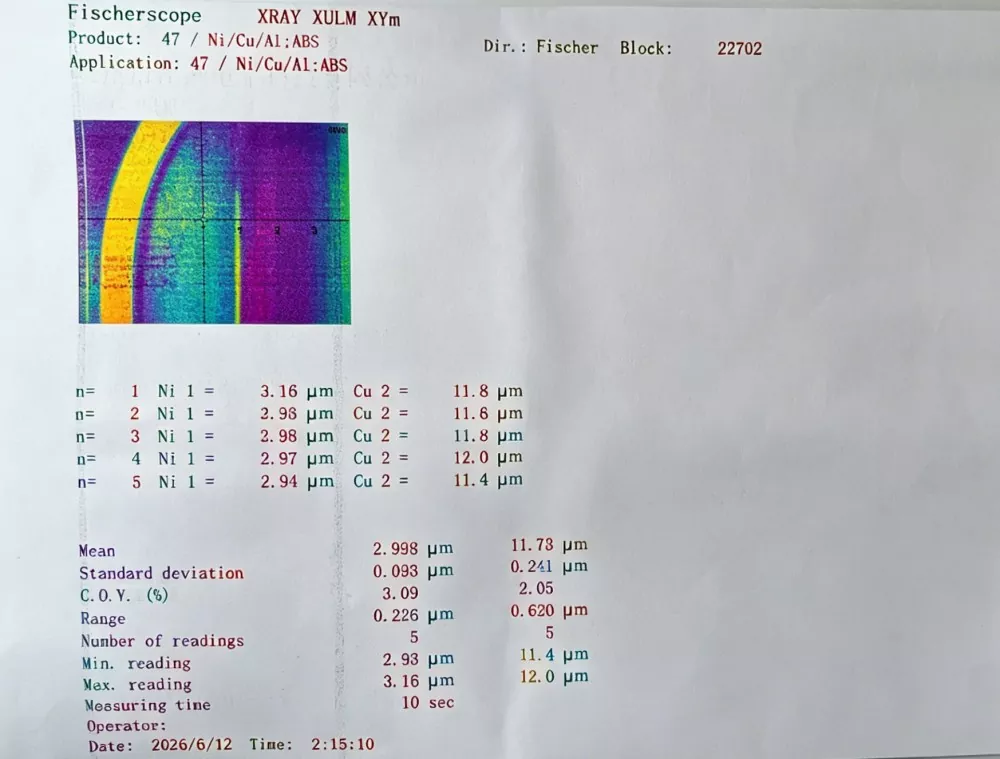

4. Recubrimiento químico: Inspección de uniformidad del espesor del recubrimiento (capa de cobre ≥ 5 μm, capa de níquel/oro ≥ 0,1 μm)

5. Prueba de RF: el analizador de red realiza una inspección completa de S11, VSWR, ganancia y eficiencia.

6. Inspección de muestreo de confiabilidad: Pruebas de adhesión con todo incluido de cien cuadrículas

Como proveedor confiable, cada lote de nuestros productos viene con un informe de prueba que puede rastrearse hasta el lote de materia prima correspondiente.

Cómo elegir productos de antena SUD

1. Ver los requisitos de banda de frecuencia

Especifique claramente qué bandas de frecuencia de comunicación debe admitir el dispositivo: 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC y otras. Diferentes bandas de frecuencia corresponden a diferentes diseños de enrutamiento de antena.

2. Verifique el espacio de instalación

- ¿Tiene la carcasa del dispositivo suficiente espacio LDS?

- ¿Es necesario que la antena siga el recorrido a lo largo de una superficie curva 3D? Ahí es precisamente donde sobresale LDS.

3. Verifique la selección del sustrato.

El material del sustrato para las antenas LDS debe ser un plástico funcional específico para LDS. Las opciones comunes incluyen PC, ABS, PC+ABS y LCP. Los diferentes materiales tienen sus propias ventajas y desventajas en términos de resistencia a la temperatura, constante dieléctrica y resistencia mecánica.

4. Verifique el plazo de entrega y la cantidad mínima de pedido.

Como fabricante, ofrecemos:

- Etapa de muestra: 10 Creación rápida de prototipos

- Lotes pequeños: 100–1000 unidades, entrega en 2 semanas

- Producción a gran escala: Capacidad mensual superior a 100.000 unidades, con plazos de entrega garantizados.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una antena LDS y una antena FPC?

R: Una antena FPC es una solución de circuito flexible instalada dentro del dispositivo que requiere un espacio plano dedicado. UnAntena SUDestá estructurado directamente con láser en la carcasa o soporte del dispositivo, lo que permite una mejor adaptación a superficies 3D y una mejor utilización del espacio. También proporciona una mayor capacidad de integración y un rendimiento antiinterferencias más sólido en comparación con las soluciones FPC tradicionales.

P: ¿Cuál es la cantidad mínima de pedido para la personalización?

R: No se requiere una cantidad mínima de pedido durante la etapa de muestra. Admitimos solicitudes de muestras, producción en lotes pequeños a partir de 100 unidades y pedidos de mayor volumen según los requisitos del cliente. Como fábrica directa, brindamos soporte de producción flexible a lo largo de las diferentes etapas del proyecto.

P: ¿Qué información se requiere para la personalización?

R: Los clientes pueden proporcionar dibujos CAD en 3D del dispositivo (formato STEP o IGS), la banda de frecuencia objetivo, el diseño de la PCB y el tipo de conector. Nuestro equipo de ingeniería se encargará del diseño de enrutamiento, la optimización de la simulación y la verificación de prototipos.

P: ¿Puede esta tecnología admitir aplicaciones de ondas milimétricas 5G?

R: Sí. La tecnología admite diseños de antenas para bandas de frecuencia de ondas milimétricas y sub-6 GHz. La solución final se optimizará según la estructura del dispositivo, el espacio disponible y el rendimiento de frecuencia requerido.

P: ¿Cuál es la vida útil de la antena?

R: Las pruebas de confiabilidad muestran que después de 100 ciclos térmicos de -40 ℃ a +85 ℃ y pruebas de alta temperatura/alta humedad a 85 ℃/85 % de humedad relativa durante 168 horas, la degradación del rendimiento permanece por debajo del 5 % mientras que la adhesión permanece estable. La vida útil diseñada puede exceder los 10 años.

P: ¿Pueden proporcionar soporte para la sintonización de antena?

R: Sí. Brindamos servicios de ajuste completos, que incluyen simulación, creación de prototipos y optimización a nivel de sistema, ayudando a que los productos cumplan con los requisitos de certificación como CTA, CE y FCC.
