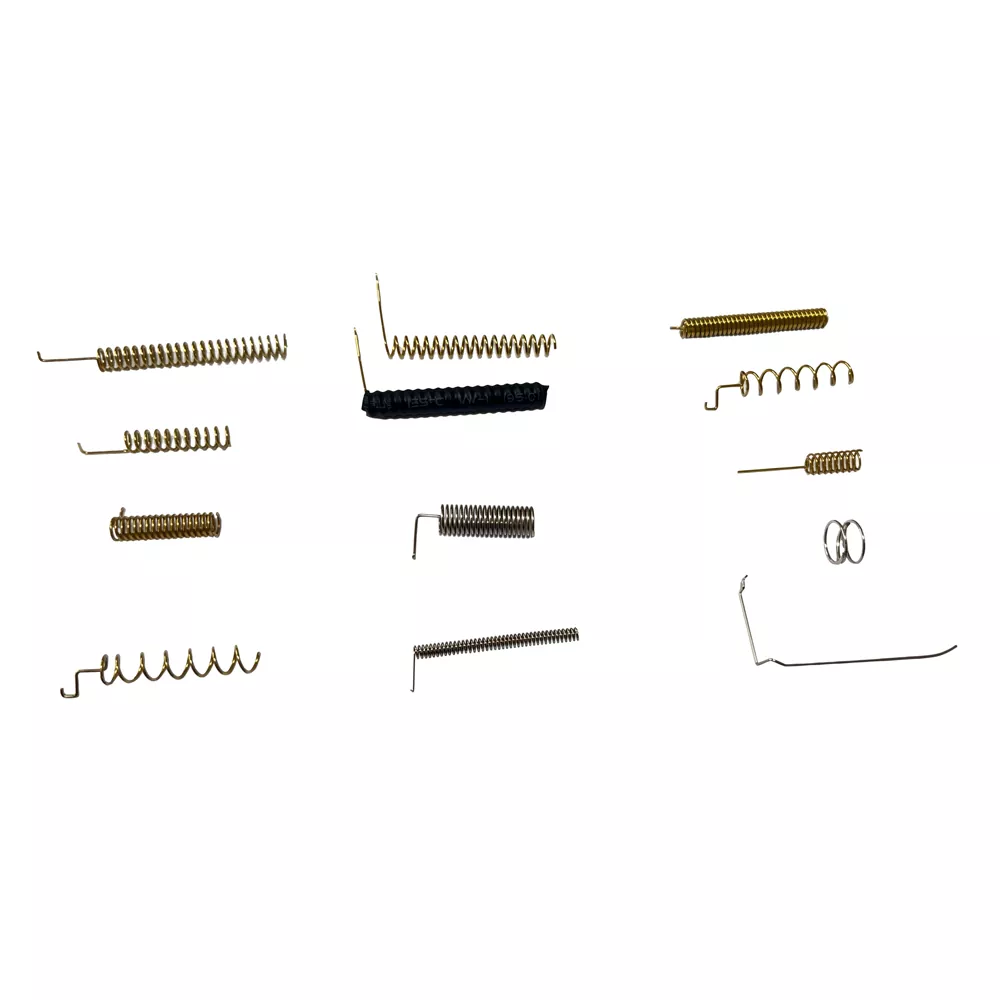

Antena de resorte
Como proveedor profesional, Qianmu Communication ofrece servicios personalizados de antenas de resorte helicoidal de alta precisión. Fabricado con materiales de primera calidad. Acero al carbono niquelado. Fabricado en bronce fosforado, cuenta con una conductividad y resistencia a la corrosión excepcionales. Somos confiables. Fabricante chino Ofrecemos una solución integral que va desde la creación de prototipos hasta la producción en masa, ampliamente utilizada en IoT, controles remotos y módulos de comunicación inalámbrica.

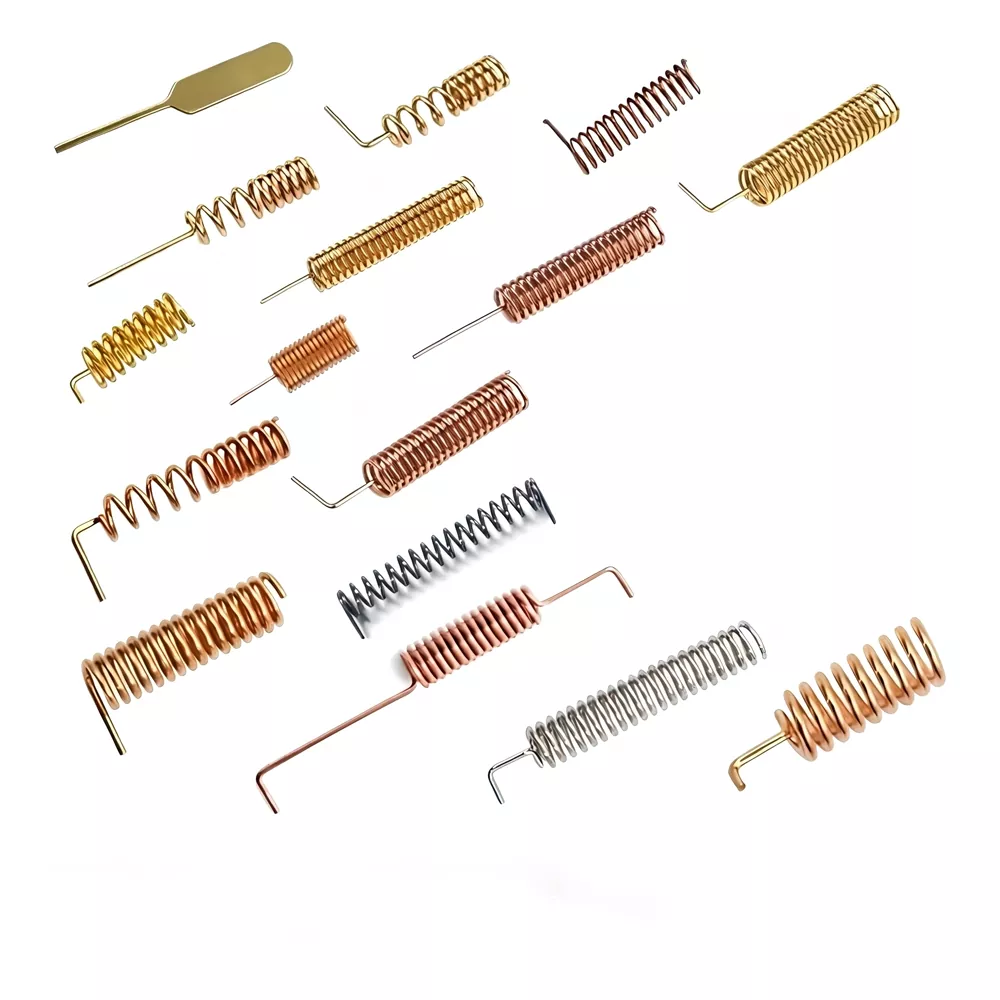

Una antena de resorte (también conocida como antena helicoidal) es una estructura de antena en la que un conductor metálico se enrolla en forma de resorte en espiral, utilizando el conductor metálico configurado helicoidalmente como medio para la transmisión de señales. Presenta un diseño de impedancia de 50 ohmios y consta de tres componentes principales: un cable de cobre interno (utilizado para transmitir y recibir señales), un cable de blindaje externo (diseñado para bloquear interferencias electromagnéticas externas) y una capa aislante externa (que contrarresta los efectos de la capacitancia e inductancia externas). Juntos, estos componentes forman un sistema cerrado con un fuerte rendimiento antiinterferente.
Shenzhen Qianmu Communication Technology Co., Ltd., una empresa profesional especializada en I+D, fabricación y venta de antenas de productos de comunicación, ha estado profundamente comprometida en el campo de las antenas durante muchos años y se compromete a proporcionar a los clientes globales soluciones de antenas de resorte de alta calidad.

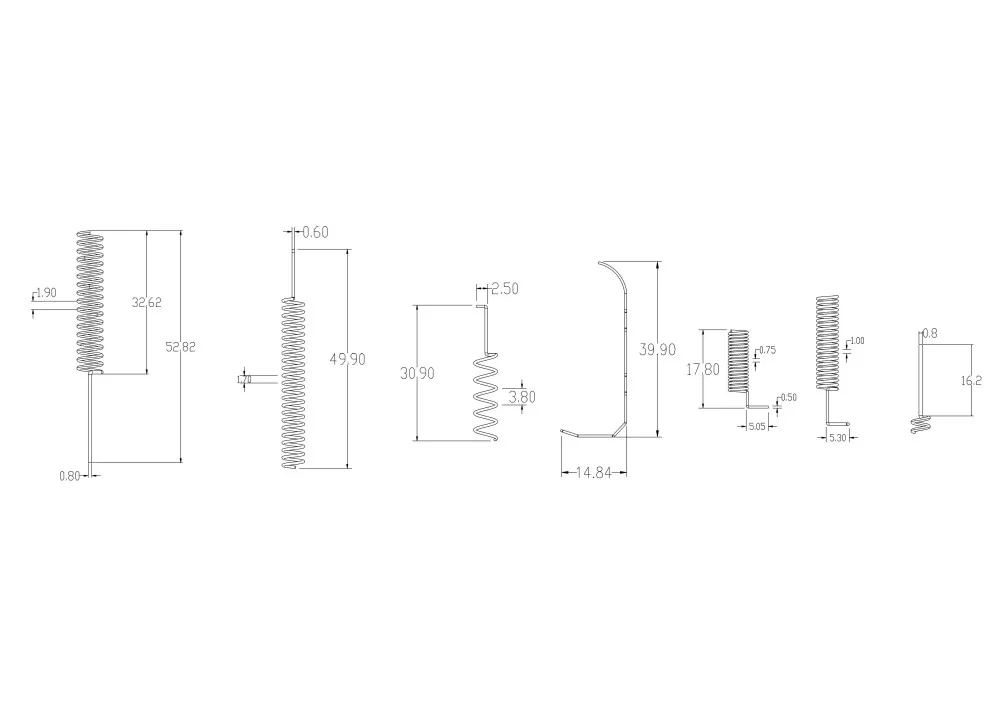

Especificaciones técnicas
La antena de resorte de Qianmu Communication cubre múltiples bandas de frecuencia que van desde frecuencias bajas hasta altas, cumpliendo con los requisitos de diversos escenarios de aplicación. Los principales parámetros técnicos son los siguientes:
|
Elemento de parámetro |
Rango de especificaciones |
|
Rango de frecuencia |
315MHz/433MHz/470MHz/490MHz/868MHz/915MHz/2,4GHz/GSM 824-2170MHz |
|
Ganar |
0,8 dBi ~ 3,5 dBi |
|
Impedancia |
50omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarización |
Polarización vertical/polarización circular |
|
Patrón de radiación |
Omnidireccional |
|
Capacidad de energía |
Máximo 50W |
|
Temperatura de funcionamiento |
-40℃ ~ +85℃ |
|
Eficiencia de la antena |
35~ 80% (Depende del entorno de instalación) |
|
Material |
Cobre, chapado en oro, niquelado, etc. |

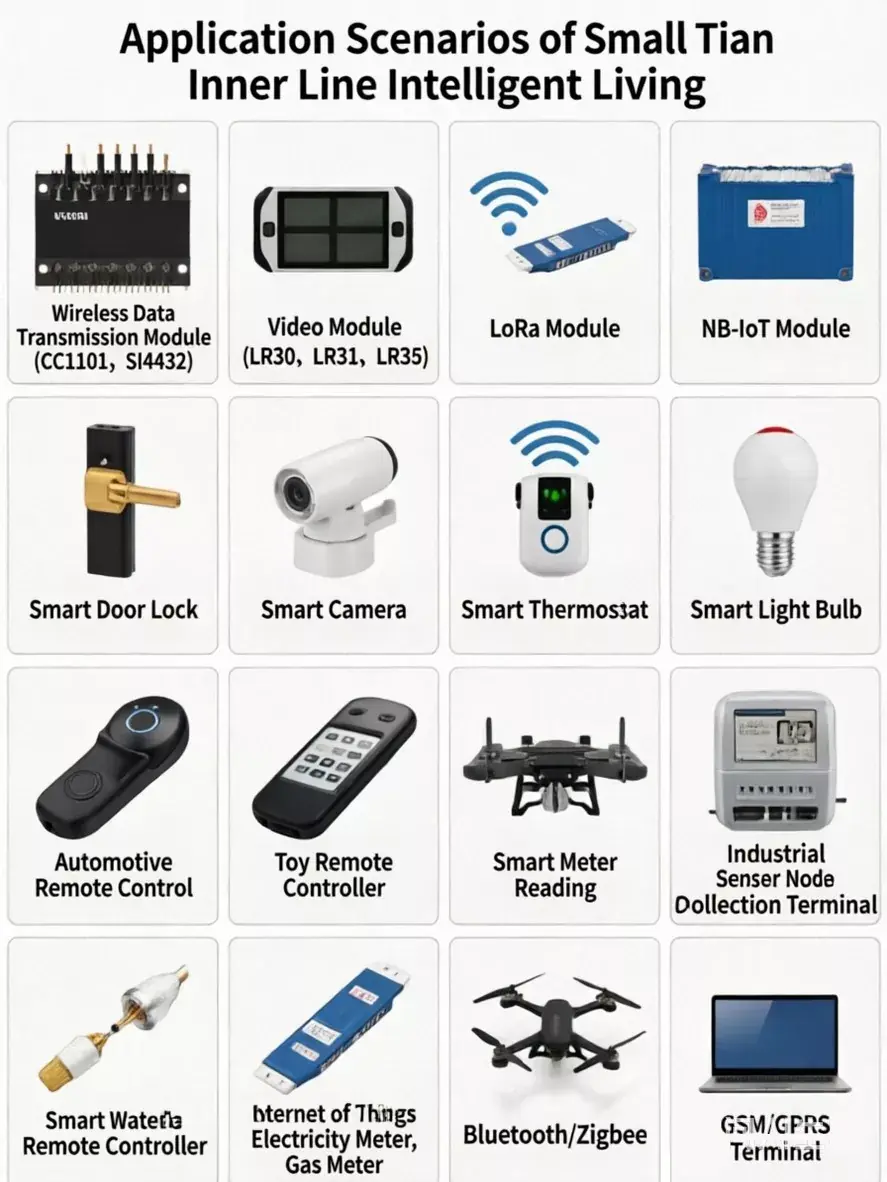

Dispositivos aplicables
La antena de resorte de comunicación Qianmu se usa ampliamente en los siguientes dispositivos y escenarios:
Módulo de transmisión de datos inalámbricos: CC1101, Si4432 y otros módulos RF inalámbricos
Módulos LoRa: LR30, LR31, LR36 y otros módulos de comunicación LoRa
Módulo NB-IoT: terminal de comunicación inalámbrica NB-IoT
Dispositivos domésticos inteligentes: cerraduras de puertas inteligentes, cámaras inteligentes, termostatos inteligentes, bombillas inteligentes y más
Dispositivos de control remoto inalámbrico: llaves remotas de automóviles, controles remotos de juguetes, controles remotos industriales y más
Terminal IoT: Nodos sensores IoT, terminales de adquisición de datos
Medición inteligente: contadores inteligentes de agua, contadores de electricidad y contadores de gas.
Módulo Bluetooth/Zigbee: comunicación inalámbrica Bluetooth, dispositivos de red Zigbee
Telemetría de drones: enlace de datos para drones pequeños
Dispositivos GSM/GPRS: Módems GSM, sistemas de monitorización remota
Comparación con productos de la competencia.
|
Artículo de comparación |
Antena de resorte de comunicación Qianmu |
Antena PCB |
Antena de varilla externa |
|
Ganar |
0,8~3,5 dBi |
2~6 dBi |
relativamente alto |
|
Rendimiento omnidireccional |
★★★★★ Excelente |
★★☆ Fuerte direccionalidad |
★★★★ Bueno |
|
Tamaño |
★★★★ Compacto |
★★★★★ Ultrapequeño |
★★☆ Grande |
|
Capacidad antiinterferencias |
★★★★★ Fuerte |
★★★ Promedio |
★★★★ Relativamente fuerte |
|
Flexibilidad de instalación |
★★★★★ Extremadamente flexible |
★★★ Fijado únicamente en PCB |
★★★ Se requiere instalación externa |
|
Costo |
★★★★ Moderado |
★★★★★ Bajo |
★★☆ Relativamente alto |
|
Modificación del diseño |
★★★★ flexibles |
★★☆ Se requiere reconstrucción de PCB |
★★★ Ordinario |
La antena de resorte Qianmu Communication logra un equilibrio óptimo entre cobertura omnidireccional, capacidad antiinterferencias, flexibilidad de instalación y costo general, lo que la convierte en una opción de antena integrada ideal para IoT y dispositivos de comunicación inalámbrica.

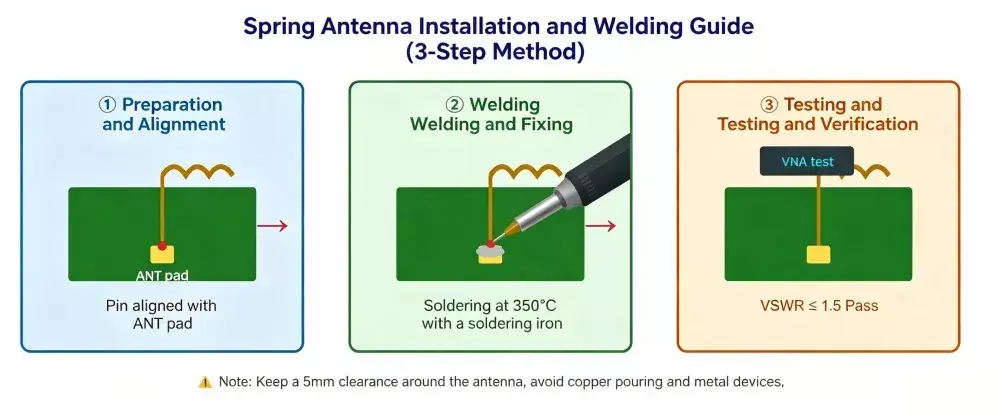

Guía de instalación
Paso 1: Prepárese para soldar
Alinee el pin (generalmente un solo pin o almohadilla de soldadura) al final de la antena de resorte con la almohadilla de soldadura ANT reservada en la PCB. La plataforma de soldadura debe conectarse a la línea de alimentación de RF, como una línea microstrip de 50 ohmios o una guía de ondas coplanar, para garantizar una transmisión de señal adecuada.
Paso 2: Soldadura y Fijación
Doble la sección en forma de gancho y conéctela al pin ANT del módulo inalámbrico, luego complete el proceso de soldadura de forma segura. Se recomienda la soldadura por reflujo ya que es compatible con los procesos estándar de ensamblaje de montaje en superficie.
Paso 3: Inspección y Pruebas

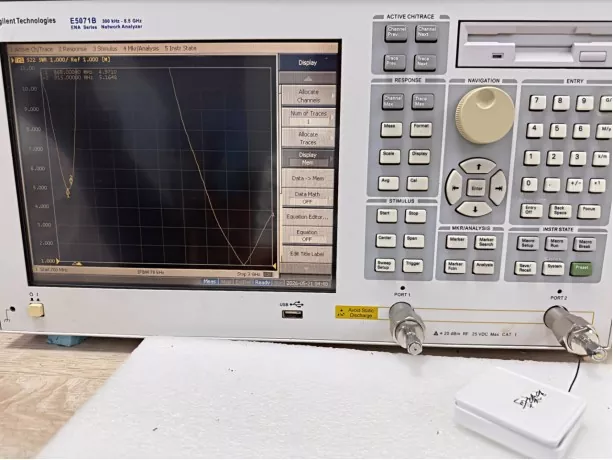

Después de soldar, utilice un analizador de red vectorial para medir la relación de onda estacionaria de voltaje (VSWR) y verificar que el rendimiento de RF cumpla con las especificaciones requeridas.
Notas
1. Mantenga la zona libre: evite pasar cables y colocar componentes metálicos dentro de un radio de 5 mm de la antena; No cubra la batería ni la cubierta protectora a menos de 10 mm o más por encima de la parte inferior.
2. Línea de transmisión de 50 Ω: conecte el chip RF directamente a través de una microcinta en la misma capa o una línea de banda en la capa interna; utilice chaflanes de 45° en las esquinas para evitar cambios bruscos de impedancia.
3. Manténgase alejado del metal: cuando utilice una antena de resorte, el primer paso es asegurarse de que la antena se mantenga alejada de materiales metálicos, incluidos planos de tierra en placas de circuito, cables, baterías, pantallas, carcasas metálicas y más.
4.Dirección de soldadura consistente: en la producción en masa, es esencial garantizar que la dirección de soldadura de la antena coincida con la dirección de soldadura especificada por el fabricante de la antena en el momento de la selección.
5. Sintonización y márgenes: si el entorno electromagnético de todo el dispositivo con carcasa de plástico es complejo, se puede reservar una red π en el extremo de RF y la frecuencia de resonancia se puede sintonizar con precisión utilizando un condensador ajustable que oscila entre 3 pF y 6,8 pF.
¿Cómo elegir una antena de resorte?
|
Pasos de selección |
Puntos clave |
Detalles |
|
1. Confirmar la frecuencia de funcionamiento |
Seleccionar antena por protocolo de comunicación y banda de frecuencia |
Bandas de frecuencia comunes: • 315 MHz: dispositivos de control remoto tradicionales • 433 MHz: LoRa, medidores inteligentes, controles remotos industriales • 470/490 MHz: equipos IoT industriales • 868/915 MHz: bandas ISM para Europa y América del Norte • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Banda GSM: módulos de comunicación celular |
|
2. Evaluar el requisito de ganancia |
Haga coincidir la ganancia con la distancia de transmisión |
•Corta distancia (<100m): 0,8~2 dBi • Media distancia (100-500m): 2~3 dBi • Larga distancia (>500m): Por encima de 3 dBi |
|
3. Verifique el espacio de instalación |
Haga coincidir el tamaño y la estructura con PCB |
1. Measure the internal space of the equipment to select the proper length and diameter. 2. Bent-type antennas are available for edge PCB mounting in spaces with limited room. |
|
4. Evaluar el entorno de la aplicación |
Protección antiinterferencias y anticorrosión |
1. Equipos con blindaje metálico: Se recomienda antena de polarización circular. 2. Ambiente húmedo/exterior: Chapado en plata/oro para evitar la oxidación. |
|
5. Elija un proveedor confiable |
Servicio de fabricación personalizado todo en uno |
Qianmu Communication es una fábrica y proveedor profesional de antenas que admite OEM y ODM y brinda un servicio completo que incluye diseño de antenas, muestreo y producción en masa. |
Preguntas frecuentes
P1: ¿Qué es mejor, una antena de resorte o una antena de PCB?
R: La elección depende de los requisitos específicos de la aplicación. Las soluciones Spring Antenna son adecuadas para aplicaciones que requieren transmisión de larga distancia (>100 metros), cobertura omnidireccional e instrucciones de instalación flexibles, mientras que las antenas PCB son más adecuadas para dispositivos compactos con limitaciones estrictas de tamaño y costo. Qianmu Communication proporciona ambas soluciones y ofrece recomendaciones profesionales basadas en las diferentes necesidades del proyecto.
P2: ¿Una mayor ganancia siempre significa un mejor rendimiento de la antena?
R: No necesariamente. Una ganancia más alta generalmente mejora la concentración de la señal, pero puede reducir la cobertura en ciertas direcciones. La selección óptima debe considerar la distancia de transmisión, los requisitos de cobertura y el entorno de aplicación. Qianmu Communication ofrece productos con diferentes opciones de ganancia de 0,8 a 3,5 dBi.
P3: ¿Se puede personalizar la antena?
R: Sí. Qianmu Communication proporciona servicios de personalización OEM/ODM, que incluyen ajuste de frecuencia, modificación de tamaño, selección de materiales y personalización del ángulo de flexión para cumplir con los diferentes requisitos de la aplicación.
P4: ¿Cuál es el rango de temperatura de funcionamiento?
R: Los productos de Qianmu Communication funcionan de manera confiable desde -40 ℃ a +85 ℃, cumpliendo con los requisitos de la mayoría de las aplicaciones industriales y de consumo.
P5: ¿Se requiere adaptación de impedancia?
R: Sí. La impedancia estándar es de 50 Ω y las aplicaciones prácticas pueden requerir componentes coincidentes entre la antena y el puerto del transmisor de RF para lograr un rendimiento óptimo. Qianmu Communication brinda soporte técnico para la adaptación y depuración de antenas.
P6: ¿Cuál es la cantidad mínima de pedido (MOQ)?
A: Qianmu Communication supports flexible order quantities, from prototype samples and small batches to large-scale production. For detailed MOQ requirements, please contact our sales team.
